Как разобрать зеркало у Mobilio SPIKE
Внезапно накрылся женским половым органом механизм раскладывания правого зеркала, пришлось переставлять его от контрактного зеркала, которое досталось с накладками — повторителями.
Может кому пригодится процесс разборки:
1. Наклоняем зеркальный элемент верхним краем вперёд до упора, снизу в образовавшуюся щель заводим пальцы под зеркальное полотно и плавно тянем на себя-вверх: в результате нижние защелки отщелкиваются, полотно чуть вверх и на себя, и освождаются верхние зацепы, в результате зеркальный элемент снят.
Места нажних защелок выделил оранжевым, верхних- синим
Если зеркала с подогревом, то ещё два проводка отщёлкнуть надо.
2. Снимается обшивка двери, откручиваются три гайки крепления, отщелкиваются штекер и две клипсы-хомута на проводе.
Изнутри двери отжимаются уши клипсы основания зеркала, и все- оно в руках.

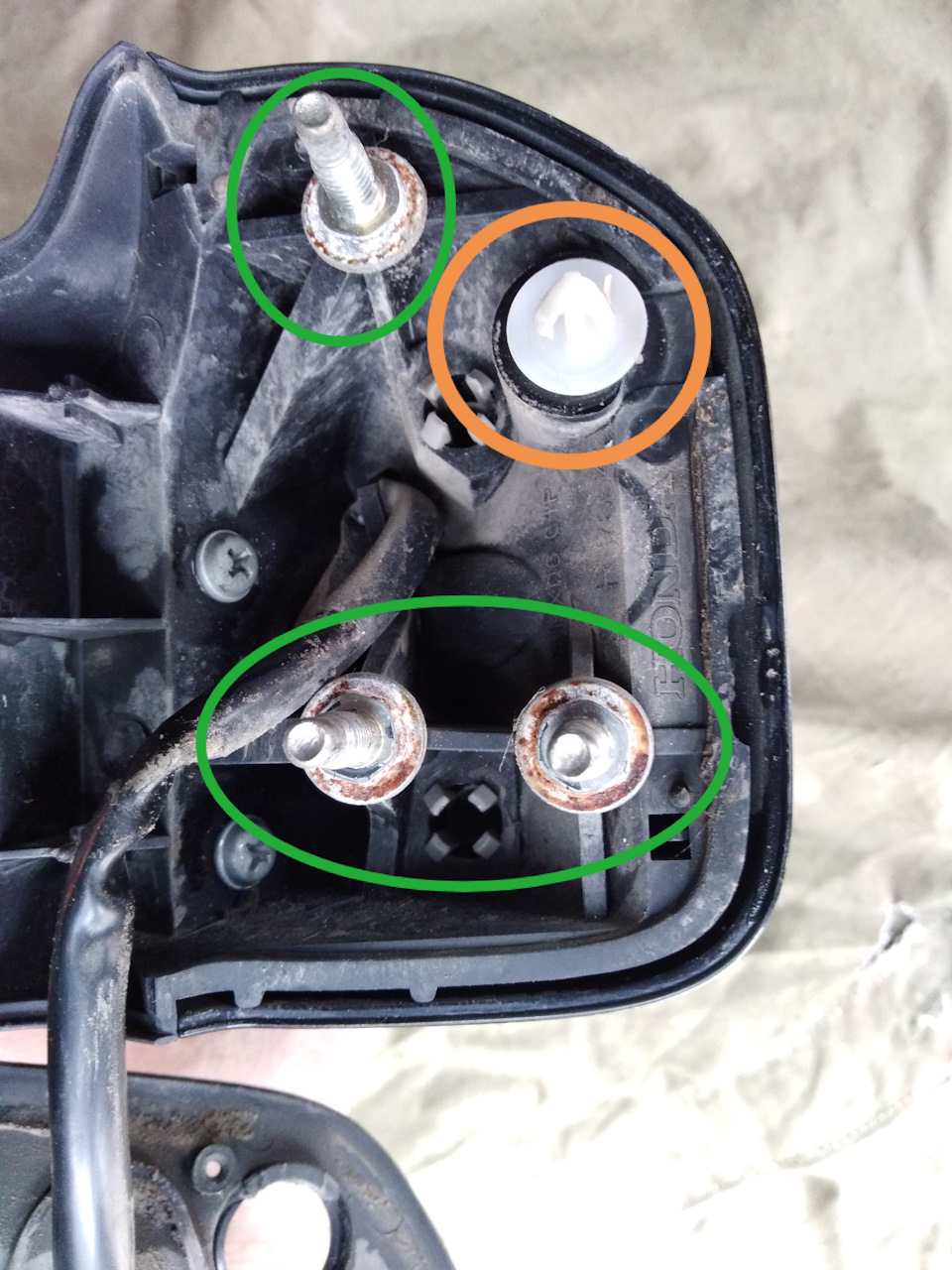

Клипсу выделил оранжевым, шпильки гаек — зеленым

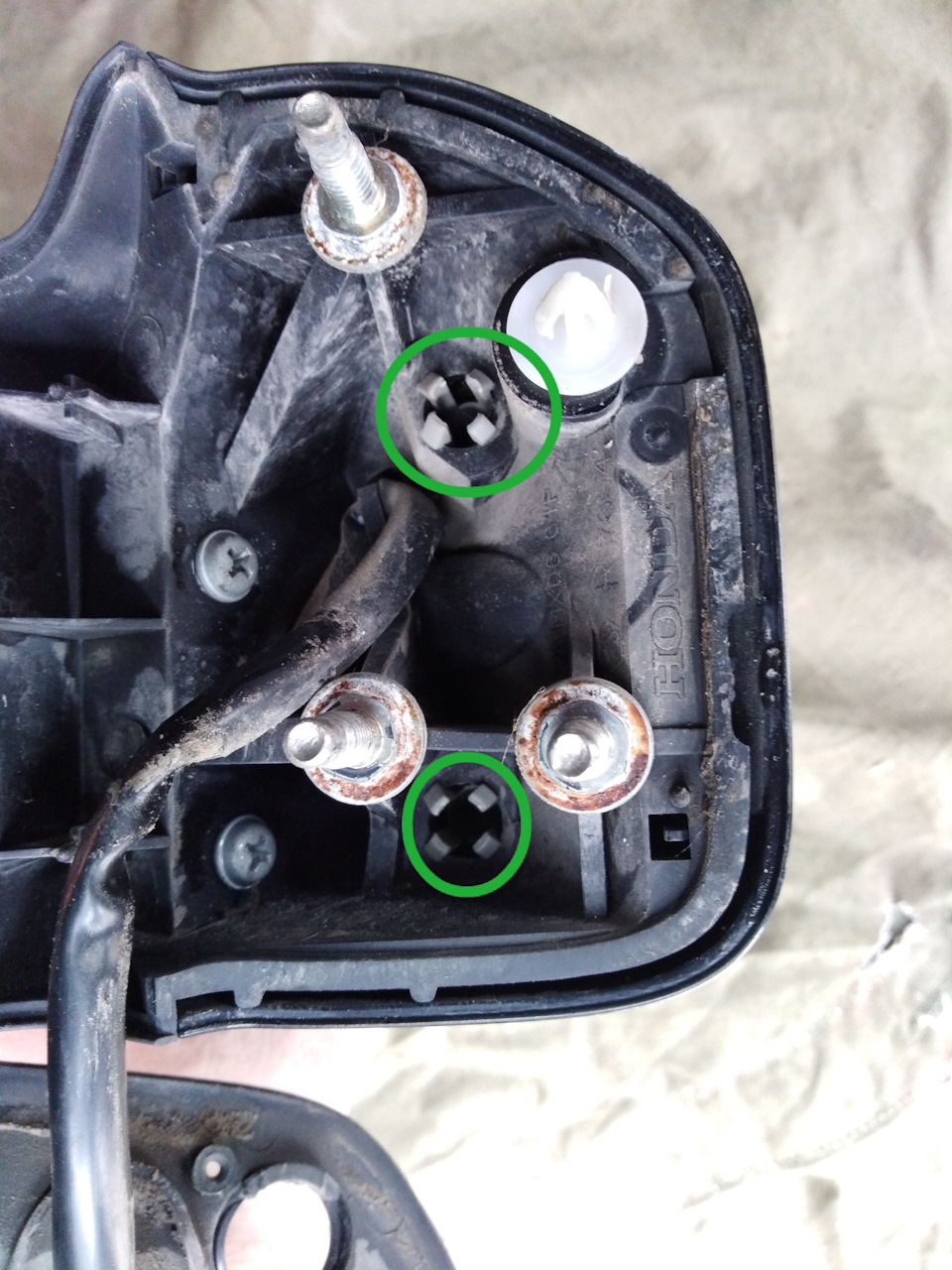

3. Нужно отжать две круглые защелки и снять внешнюю накладку ножки зеркала

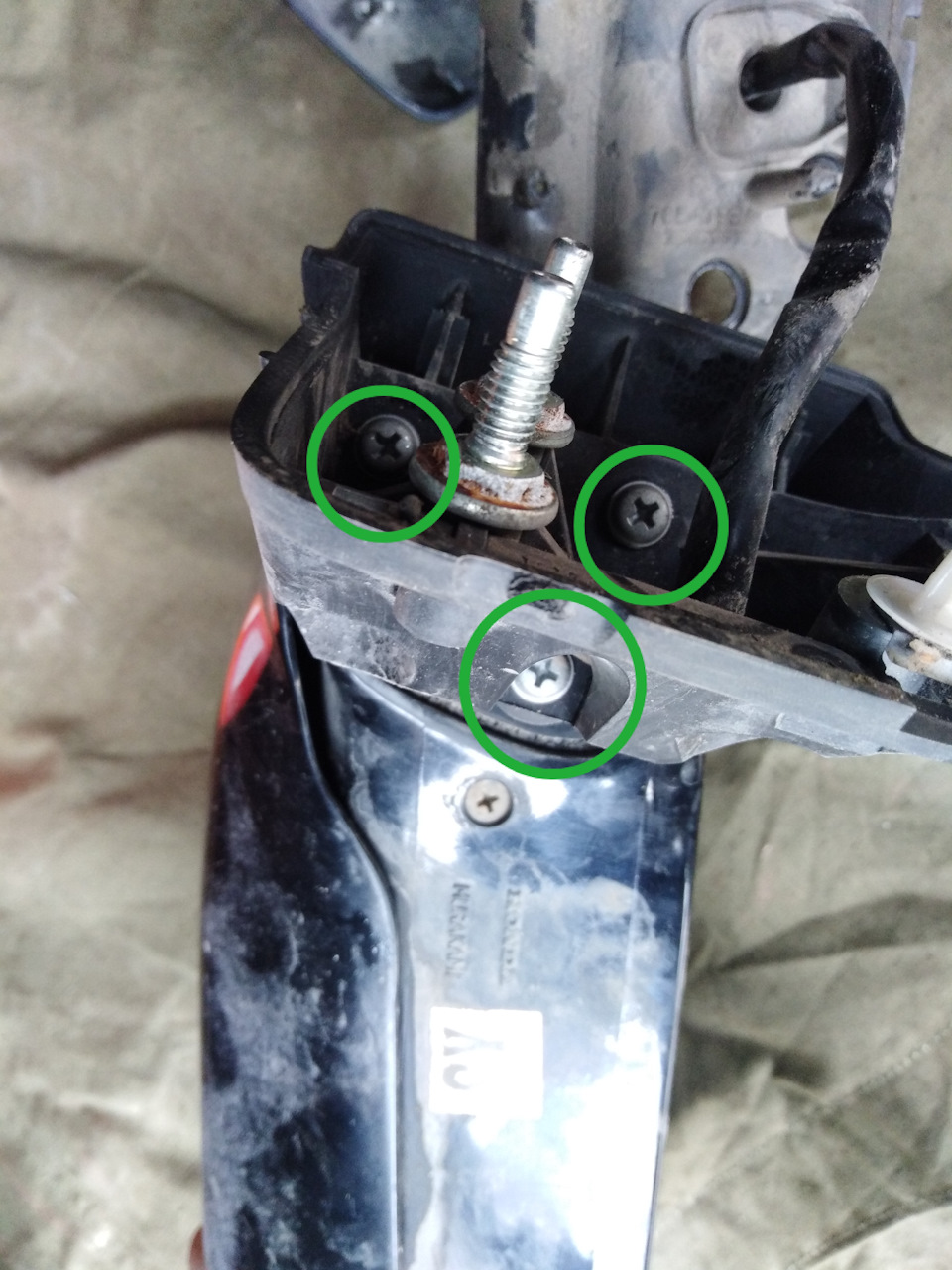

4. Открутить 3 винта крепления зеркала к ножке. Они на фиксаторе резьбы сидят, лучше воспользоваться ударной отвёрткой.

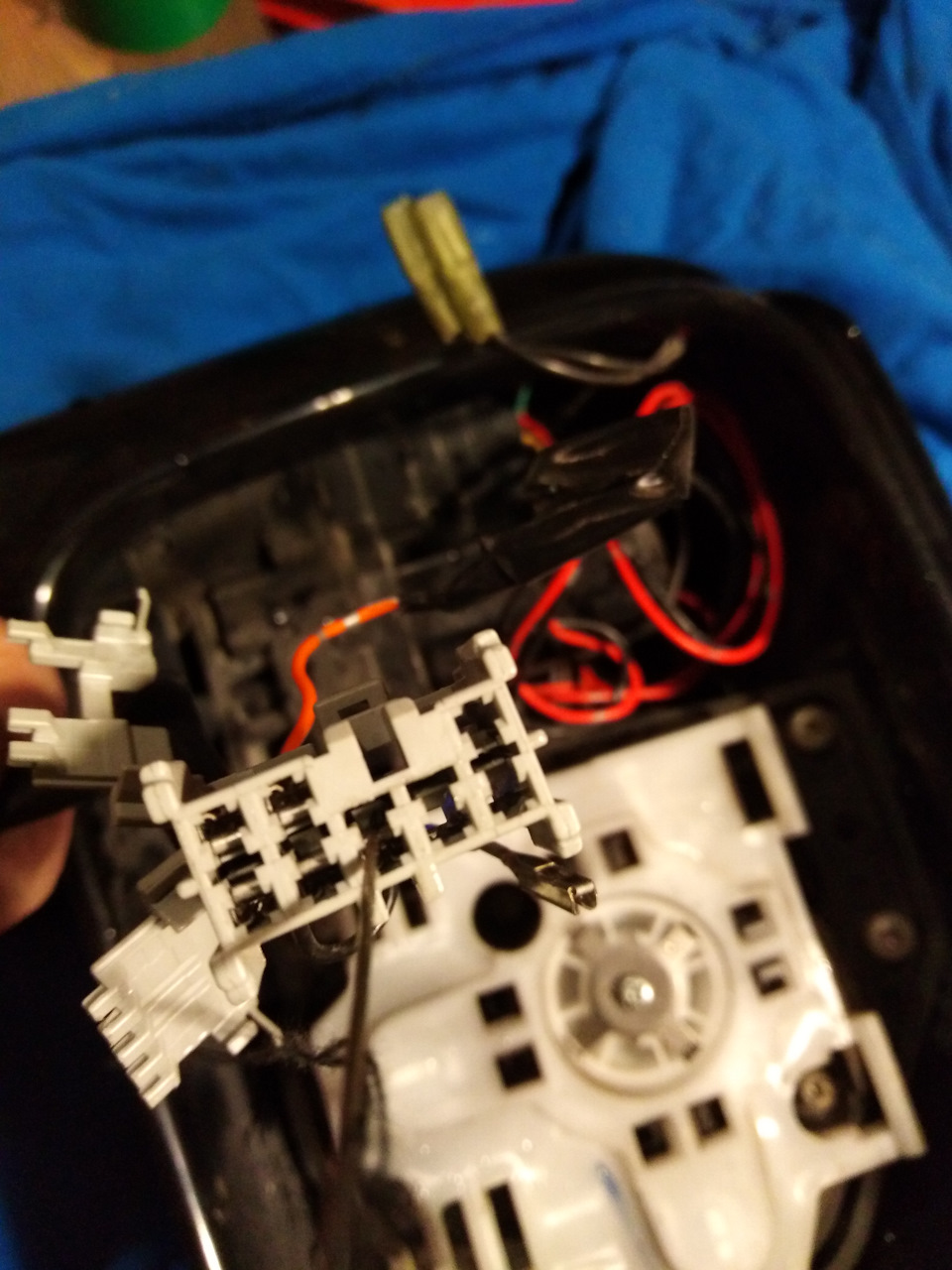

5. Чтобы вытащить жгут проводки из ножки придётся разбирать штекер, делается это просто:
Со стороны проводов поддеваются крышечки на штеккере,
Затем иголкой со стороны разъёма отжимаются поочерёдно защелки пинов и провода без усилий вытаскиваются.
Что самое интересное, штеккеры у зеркал с подогревом (7 проводов) и без него (5 проводов) абсолютно разные. Поэтому мне пришлось переставлять весь жгут на новую начинку зеркала.
После разборки штеккера ножка зеркала и ее уплотнитель без проблем снимаются.

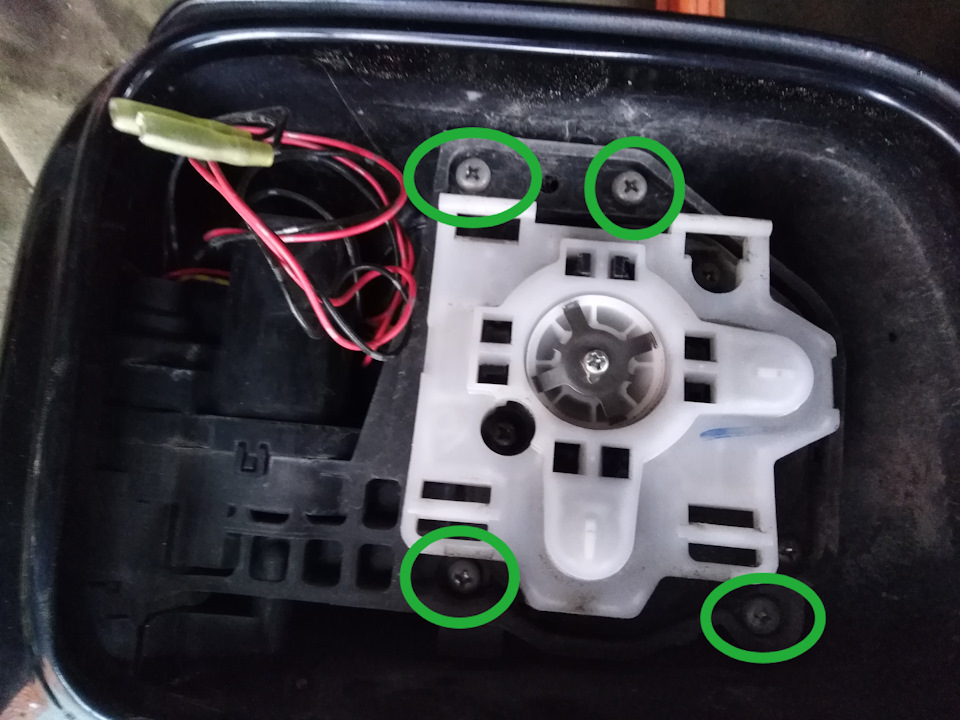

5. Нужно открутить 4 болта крепления механизма внутри корпуса

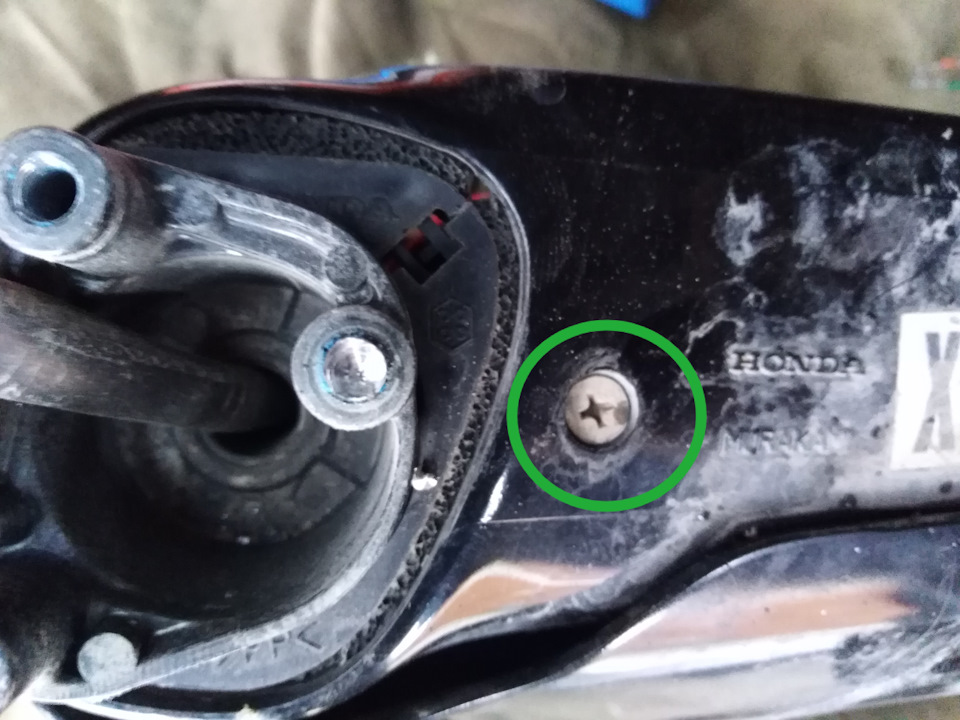

И один снаружи снизу корпуса

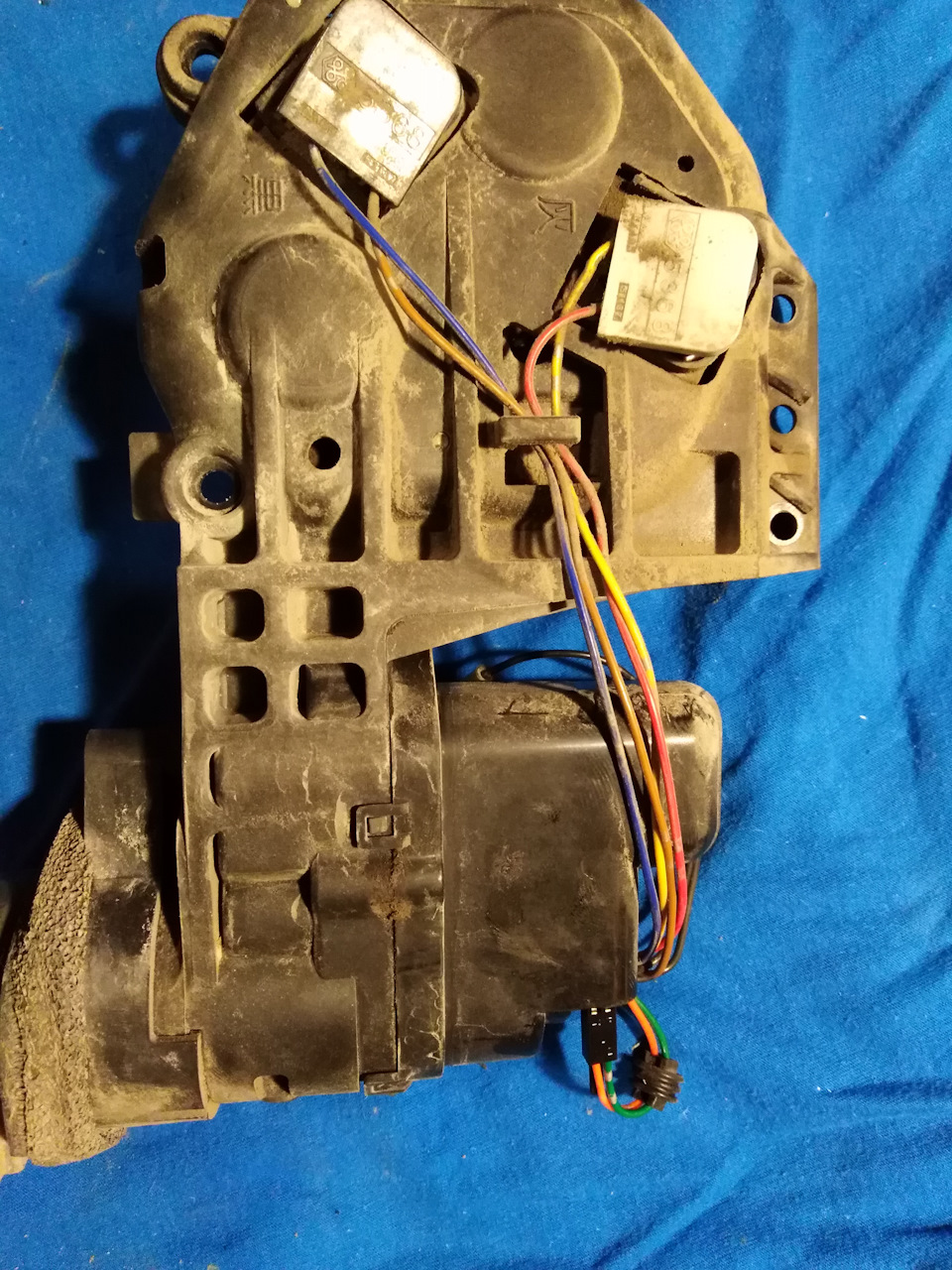

После чего механизм достаётся из корпуса.
6. Отщелкиваются разъёмы моторчиков верх-низ и право-лево, а также штеккер моторчика складывания, предварительно выковыряв резиновый уплотнитель
После чего весь жгут вытягивается вверх и переставляется на новый механизм.
Сборка в обратной последовательности.
Я же пользуясь случаем при сборке сразу запихал проводку поворотника и поставил подсветку под зеркалами.
Как разобрать дверь хонда мобилио
Разбираем водительскую дверь Honda Fit
Вчера снимал замок водительской двери!
Вот маленький фото отчет!
И так начинаем со снятие обшивки двери.
Снимаем пластиковый кожух с подлокотника обшивки. Для этого вдавливаем 3 защелки и тянем на себя кожух. Делаем все аккуратно т.к. задняя часть кожуха вынимается вперед (по отношению к автомобилю).
Кожух снят, откручиваем 3 винта.
Снимаем разъем с блока управления стеклоподъемниками. Нажимая на фиксатор.
Осталось снять обшивку. которая держится на клипсах (довольно крепко).
Откручиваем планку, по которой ходит стекло и отводим ее в сторону, чтоб можно было добраться до самого замка. Планка прикручена болтиком (ключик на 10), который расположен с внешней стороны двери, чуть ниже винтов крепления самого замка.
Так же снимаем тягу с внешней ручки открывания двери.
И отсоединяем тягу внутреней ручки на самом замке.
И вынимаем замок. На фото он с подключенными разъемами.
Собираем все в обратном порядке!
Извините за качество фотографий (фоткал на телефон).Надеюся этот отчет кому нибудь поможет!
