Выбор смазки для внешних ШРУСов, внутренних ШРУСов (трипоидов) и не только
Как-то раз угодил я к рукожопам в автосервис Ferrum (vk.com/ferrum33) с подозрением на хруст в левом ШРУСе (честно сказать на тот момент я особо не разбирался и не мог понять откуда этот звук идет и хруст ли это вообще), они мне посмотрели и вынесли вердикт, что ШРУС скорее всего в порядке (но это не точно), а откуда и что за звук они не понимают.
Поездил я ещё какое-то время, звук всё усиливался и стал слышен уже более отчетливо, и стало понятно, что он с левой стороны и возможно даже откуда-то из передней части. Приехал к ним ещё раз и получил вердикт, что ШРУС нужно бы поменять (но это не точно).
Купил HDK-065 и вернулся к ним, а дальше был цирк: рукастые сервисмены никак не могли снять этот ШРУС и решили его сбить молотком, попутно (как бы случайно) выбив и внутренний ШРУС. Агонь! Ничего страшного, говорят, и вставили обратно. Однако, чуйка мне подсказала, что стоит снять пыльник и проверить, что они и сделали, попутно растеряв все иголки. Молодцы! Ничего страшного, говорят, и собрали всё обратно, набив оба ШРУСа смазкой Liqui Moly LM-47.
С тех пор я проехал около 100 тыс. км. и, естественно, внутренний ШРУС закончился, прихватив с собой сальник (судя по всему от возросшей вибрации). Кстати говоря, внешний тоже не долго проходил.
Что же теперь делать? Отдельно оба ШРУСа стоят около 40 тыс. руб., а вал в сборе стоит около 50 тыс. руб. — для меня это дороговато (или это я мало зарабатываю? о_О). Принял решение купить вал в сборе с разборки у проверенных парней.
И вот, собственно, вопрос: Стоит ли заменить в них смазку? Я всё же считаю, что стоит заменить и смазку и пыльники. А вот какую смазку выбрать?

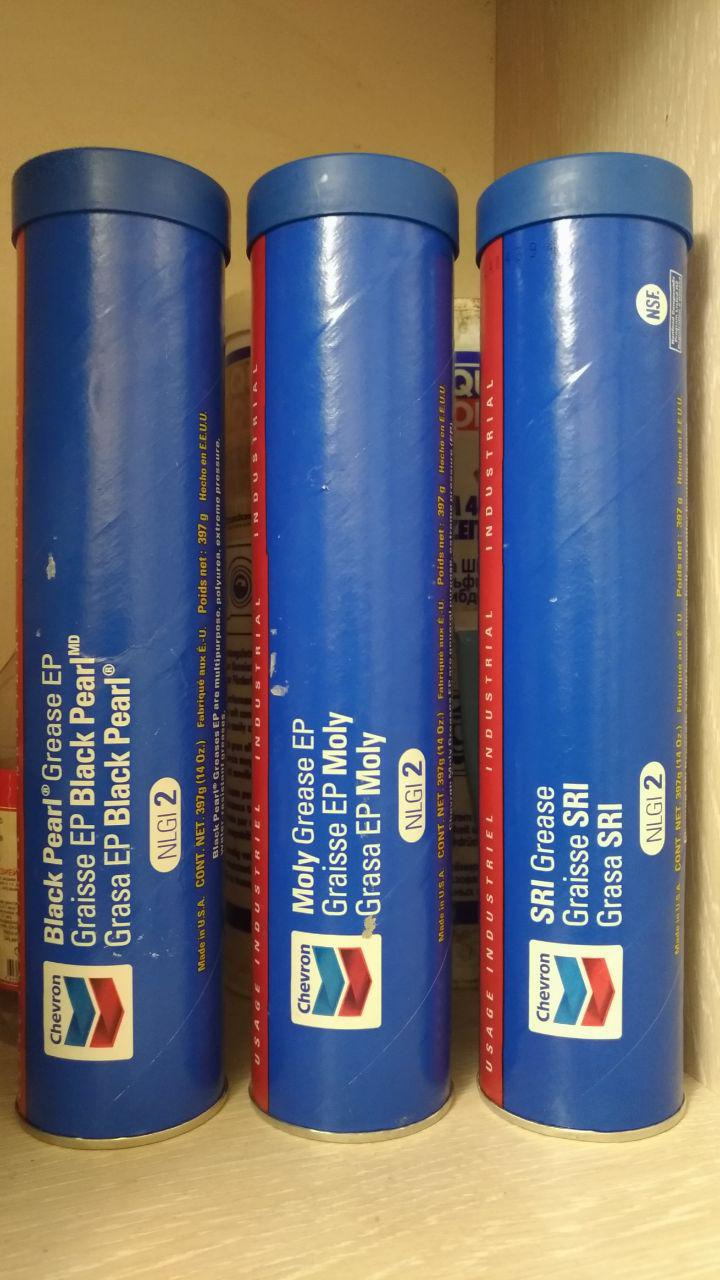

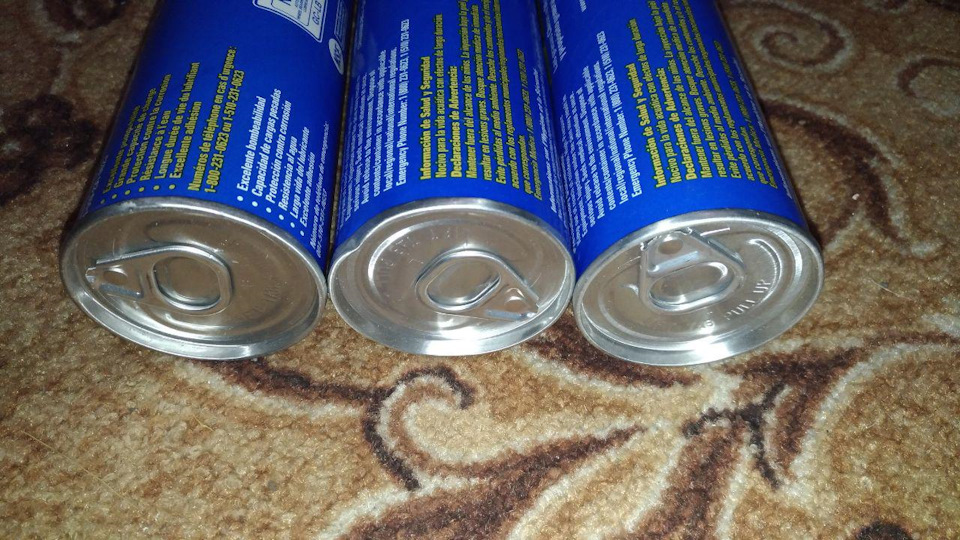

CHEVRON ULTI-PLEX SYNTHETIC
Арт. 250188642
CHEVRON BLACK PEARL
Арт. 254591542 — эта, как я предполагаю, подойдёт для внутреннего ШРУСа (трипоида)
CHEVRON MOLY
Арт. 255660652 — эта, как я предполагаю, подойдёт для внешнего ШРУСа
Кто сможет подсказать какая смазка для чего предназначена из представленного списка? Кто-то, может быть, посоветует более лучшую и подходящую смазку для описанных выше функций?
Смазка ШРУС — что это и какую смазку выбрать?
В большинстве автомобилей используется ШРУС (шарнир равных угловых скоростей) разных типов, для которых требуются смазки с определенными свойствами. Об этом и пойдет речь.
Основные виды ШРУСов:
Шариковые ШРУСы передают крутящий момент, обладают большим углом поворота. Поэтому, шарниры данного типа в большинстве случаев применяются в качестве наружных шарниров. Но, такая конструкция шарнира не допускает осевых перемещений, поэтому не применяется на внутренних ШРУСах. Для компенсации осевых перемещений применяются шарниры Типа трипод и шариковые с осевым перемещением.
Данный ШРУС, компенсирует осевые перемещения и называется шарнир-трипод. В его корпусе находится трехлучевая вилка с роликами на игольчатых подшипниках. Благодаря этой конструкции, трипод обеспечивает как угловые перемещения, так и осевые, при которых ролики перемещаются по направляющим канавкам корпуса при поворотах или иных колебаниях подвески. Из-за особенностей конструкции, их часто применяют в качестве внутренних ШРУСов приводов колес.
3. Шарикового типа с осевым перемещением.
В качестве внутренних ШРУСов также применяют и шариковые шарниры с определенной конструктивной особенностью канавок, позволяющей осевые смещения, при поворотах или иных колебаниях подвески.
Самые распространенные ошибки, встречающиеся при использовании смазки:
1. Использование литола-24 или графитной смазки.
2. Самая распространенная — Использование в триподах смазки, которые предназначены только для шариковых шарниров.
Поэтому очень важно отличать смазки для шариковых ШРУС и триподов!
Для современных шариковых ШРУСов используется консистентная литиевая смазка консистенции NLGI 2, чаще всего на основе минеральных масел с содержанием дисульфида молибдена в качестве антифрикционной присадки. Из-за черного цвета ее можно спутать с графитной смазкой. На упаковке таких смазок обычно указывается индекс «М».
Для триподов использовать смазку, описанную выше нельзя. Для них можно использовать только специальные мягкие смазки, консистенции NLGI 1 или NLGI 1.5, без твердых добавок. Смазки с твердыми частицами дисульфида молибдена, типа ШРУС-4 и аналогичные, в триподах применять нельзя! Обычно, на упаковке смазок для триподов, их применимость указана фразами типа «Tripod», «Для игольчатых подшипников», «Для триподов» и т.д.
ШРУС-М – это специальная пластичная смазка, содержащая дисульфид молибдена, антиокислительную и противозадирную присадки. Смазка предназначена для использования в узлах, работающих при повышенных нагрузках.
Применяется для смазывания шарниров равных угловых скоростей автомобилей, подшипников сцепления, места посадки заднего тормозного барабана, крестовин карданных сочленений и других механизмов, работающих при высоких нагрузках.
В качестве бонуса – всем покупателям с Драйва СКИДКА 10% на весь ассортимент. При оформлении заказа нужно указать промокод: drive2
Буем рады видеть Вас среди наших покупателей!
Бесплатные звонки по России: 8-800-333-92-93
Выбор смазки для внутренних гранат типа «трипод»
Собрался я поменять передние привода. Поскольку ценник на них аховый, то конечно же берем контракт и меняем смазку в гранатах. И все бы ничего, но внутренние гранаты у нас не простые, а золотые триподы (или трайподы — кому как больше нравится). И, соответственно, смазка для них тоже нужна своя особенная, с полимочевиной. Тут-то и возник вопрос: что брать?
Мануал говорит следующее: «Используйте смазку предусмотренного типа … NKG302 (номер
детали 28495AE010)».
В надежде найти еще какие-нибудь варианты, я создал запись в своем БЖ. И, к моему удивлению, люди вообще не заморачиваются специальной смазкой для триподов и пихают то, что попадется под руку!
Продолжил поиски далее в интернете. Информации оказалось очень мало. Наткнулся на продукцию от ВМПАВТО. Я конечно рад за отечественного производителя, но, пока нет достаточного количества положительных отзывов, быть испытателем этой продукции не хочу.
Цепочка форумов вывела меня на тему на oil-club
www.oil-club.ru/forum/top…-sootnosheniyu-tce/page-1
Там было взято 3 смазки именно для триподов и проведены их испытания. Результаты тестов всяко лучше обычных советов.
Итак, какие смазки можно использовать для внутренних гранат типа «трипод»:
1. NKG302. Артикул 28495AE010 — рекомендация по мануалу.
2. Whitmores Polyna CV grease NLGI 1.5. Артикул E2841575 или 7020175 — 1 место в тесте на оил клабе.
3. Chevron Black Pearl NLGI 2. Артикул 254591642 — 2 место в тесте на оил клабе.
4. Slipkote Polyurea CV Joint grease NLGI 2. Артикул 42398-02 — 3 место в тесте на оил клабе.
5. HUSKEY Polyurea MP-2 Grease NLGI 2. Артикул 42103.
6. Miles. Артикул GG00090.
6. ВМПАВТО Смазка МС ШРУС триподный NLGI 1. Артикул 1807 — отзывов нет, предлагаю как крайний вариант.
Возможно, вы обратили внимание, что у названий смазок приписано «NLGI» с цифрой. Что это такое?
National Lubricating Grease Institute (NLGI) — Национальный институт пластичных смазок (США). Разработал классификацию смазок, которая приобрела международный статус. Вот сравнительная таблица разных классов
Надеюсь, эта запись поможет вам с выбором и сэкономит кучу времени на поиск подходящей смазки.
Какая смазка для ШРУСа лучше
Конструкция шрус и срок службы
Известно, что приводной вал имеет внутренний и наружный ШРУС. По конструкции они отличаются. И могут быть трипоидным. Или шариковым. Срок службы зависит от конструкции. Также и от эксплуатации автомобиля. Или манеры езды. Но, и тут хочется особо обратить внимание автолюбителей и слесарей автомастерских. Срок службы также зависит от регулярного осмотра пыльника на предмет наличия трещин. Повреждений и проколов. А также состояния хомутов. Зачастую ведь, как происходит? Машину подняли, ТО сделали. Колеса покрутили. И нам этом все. Пыльник ШРУС осматривать надо внимательно, с «толком и расстановкой». При наличии вышеуказанных повреждений, следует заменить пыльник. И набить новую смазку. Казалось бы, все просто. Хруст, щелчки и характерный треск происходит в следствии износа сепаратора и шарика. Однако, это следствие. А причиной служит смазка ШРУС. Которая либо высохла, либо потеряла свои смазывающие и защитные свойства. Почти все бренды добавляют в смазку молибден. Который вроде, как должен препятствовать износу. И вроде, как даже восстанавливать. Однако, если в изношенный ШРУС добавить новую смазку с молибденом, то вышеупомянутые посторонние звуки не пройдут. Почему так?
Смазка ШРУС с молибденом
Молибден по идее должен защищать от разрушений. И это действительно так. Но относится это к высоконагруженным узлам с низкими оборотами. Молибден в свое время нашел применение в военной промышленности. И это было оправдано. Одно из свойств дисульфида молибдена –это окисление. В результате которого образуется серная кислота. А сам молибден выступает в роли абразива, усугубляя ситуацию в зонах трения. То есть, при наличии трещины или порыва пыльника ШРУС, запускаются процессы необратимого износа.
Смазка ШРУС RVS для восстановления
Ремонтно-восстановительные составы Rvs Master успешно зарекомендовали себя у автолюбителей, как присадки в масло. Кроме того, они используются и в промышленности и в автосервисах. Достаточно добавить в смазку профессиональный гель и можно добиться восстанавливающего эффекта. Смазка ШРУС Rvs Master компенсирует износ шариков и сепаратора. В результате чего зазоры оптимизируются. А хруст и стук пропадет. Лучше всего использовать смазку без молибдена. Но, если такую не удалось найти, то можно использовать и ее. Процесс восстановления в присутствии дисульфида молибдена будет проходить немного дольше. Таким образом, можно существенно сэкономить на покупке запчастей. Особенно в тех случаях, когда ШРУС неразборный и поставляется в сборе с приводным валом. Как происходит реальное восстановление при добавлении профессионального геля можно увидеть на видео, которое снималось в автосервисе. На примере Субару Аутбек (Subaru Outback) 2011 года выпуска, часть 2.
Кому интересно, можно посмотреть и часть 1.
Важно. После добавления новой смазки ШРУС c профессиональным гелем необходимо эксплуатировать машину в нагруженном режиме. И желательно совершая маневры и повороты. Это нужно, чтобы металлокерамический защитный слой образовывался равномерно на всей поверхности шарика.
По вопросам приобретения профгеля обращайтесь по телефону или запросом на электронную почту, указанные в контактах.
Как выбрать правильную смазку для ШРУС
В личной переписке меня часто спрашивают, какую смазку закладывать в шарниры равных угловых скоростей (ШРУС) приводов автомобилей. Казалось бы, в чем проблема, если написано на банке «Смазка для ШРУС» — бери и пользуйся на здоровье. Однако, как и в любом другом вопросе, здесь есть свои нюансы, о которых я расскажу в этой записи.
Внимание: присутствует много букв и скучных картинок.
Часто, в комплекте с новым шарниром или пыльником, уже прилагается тюбик или пакетик со смазкой. Но не торопитесь не глядя использовать эту смазку. Бывает, что производитель запчасти не учитывает, что для разных шарниров смазки существенно отличаются, и в комплекте может быть не та смазка.
Дело в том, что в автомобиле могут использоваться ШРУС разных типов, для которых требуются смазки с определенными свойствами. Об этом и пойдет речь ниже.
Для передачи вращательного движения от агрегатов трансмиссии (КПП или редукторов) к колесам, часто применяются шарниры равных угловых скоростей (ШРУСы). Эти шарниры обеспечивают постоянную скорость вращения приводных валов (полуосей), вне зависимости от угла поворота колес и перемещений подвески и агрегатов трансмиссии.
Такой тип привода состоит из двух шарниров, внутреннего и внешнего, которые закреплены на полуоси. Внутренний ШРУС вставляется в агрегат трансмиссии, а наружный закреплен в ступице колеса (рис. 2).
2. ШРУС шарикового типа
Шарниры шарикового типа передают вращение с помощью шариков, скользящих по направляющим канавкам, выполненным в корпусе шарнира (рис. 3, 4):
Работа шарикового шарнира показана на видео:
Конструкция шарикового шарнира «живьем»:
Шариковые ШРУСы способны передавать большой крутящий момент, обладают большим углом поворота и минимальным люфтам между элементами. Поэтому, шарниры данного типа в большинстве случаев применяются в качестве наружных шарниров приводов колес. Однако, такая конструкция шарнира не допускает осевых перемещений, поэтому они не способны компенсировать осевые перемещения подвески и агрегатов трансмиссии. Для компенсации осевых перемещений применяются шарниры другой конструкции.
3. ШРУС типа трипод
Одним из самых распространенных ШРУС, позволяющих компенсировать осевых перемещения, являются шарниры-триподы. В корпусе такого шарнира располагается трехлучевая вилка с роликами на игольчатых подшипниках (трехшиповик, трипод). Благодаря такой конструкции, трипод допускает как угловые перемещения, так и осевые, при которых ролики перемещаются по направляющим канавкам корпуса при поворотах или осевых колебаниях (рис. 5, 6):
Работа и конструкция шарнира типа «трипод» показана на видео:
Благодаря особенностям конструкции, триподы часто применяются в качестве внутренних ШРУС приводов колес, так как они позволяют компенсировать колебания подвески и агрегатов трансмиссии, а требуемые углы работы шарнира меньше, чем со стороны колес.
Прошу прощения за занудство, небольшое примечание. Довольно часто слышу, когда триподы называют «трипоиды». Это не совсем правильно, так как в оригинале существует только английское слово tripod, но многие его коверкают. Правильнее говорить «трипод».
4. Шариковые ШРУС с осевым перемещением
Помимо триподов, в качестве внутренних ШРУС могут применяться и шариковые шарниры с определенной конфигурацией канавок, позволяющей осевые перемещения (фото 7). Например, в качестве внутреннего ШРУС переднеприводных автомобилей ВАЗ семейства 2108-2110 применялись как триподы, так и шариковые шарниры.
Подробнее о разновидностях шарниров равных угловых скоростей можно почитать в Википедии: ru.wikipedia.org/wiki/%D0…E%D1%81%D1%82%D0%B5%D0%B9
5. Важность выбора правильной смазки для ШРУС
Так как ШРУСы применяются в приводах колес, то они передают большой крутящий момент и испытывают большие нагрузки, как механические, так и температурные. Для обеспечения надежной работы, шарнир заполняется смазочным материалом и герметично закрывается резиновым или пластиковым пыльником.
При этом, первую попавшуюся смазку в ШРУС закладывать нельзя, так как от используемой смазки сильно зависит работоспособность и ресурс шарнира. В связи с высокими нагрузками, смазки для ШРУС должны быть противозадирными и высокотемпературными. Более того, шарниры разного типа (шариковые или триподы) требуют разных смазок. В шариковых ШРУС, шарики скользят по направляющим корпуса, и от смазки требуются высокие противозадирные свойства, а в триподах работают ролики с игольчатыми подшипниками, для которых также нужны смазки с определенными свойствами (в частности, игольчатым подшипникам противопоказаны смазки с твердыми частицами). Неправильная смазка может быстро прикончить шарнир:
Из сказанного выше становится понятно, что в ШРУС требуется использовать специализированные смазки, причем, для шарниров разного типа — разные смазки.
К сожалению, на практике иногда приходится видеть примеры, когда при ремонте в шарниры по незнанию закладывают неподходящие смазки — графитную, литол и т.д.
Вторая самая распространенная ошибка — использование в триподах смазок, предназначенных только для шариковых шарниров:
Специализированные смазки для ШРУС, за редким исключением, обычно обозначаются в явном виде, по надписям на упаковке «Для ШРУС», «CV Joints» или «Constant Velocity Joints». Кроме того, необходимо отличать смазки для шариковых ШРУС и триподов, о чем пойдет речь ниже.
6. Смазки для шариковых ШРУС
Для шариковых ШРУС применяются смазки консистенции NLGI 2 дополнительными противозадирными присадками в виде твердых частиц дисульфида молибдена MoS2. Такие смазки предотвращают сваривание и ускоренный износ при ударных нагрузках и перемещении шариков в металлических направляющих корпуса шарнира.
Идентифицировать смазки смазки с дисульфидом молибдена можно довольно просто — по цвету. Такие смазки, как правило, обладают характерным темно-серым или черным цветом, иногда с темно-синим отливом:
На упаковке таких смазок обычно указывается «С дисульфидом молибдена», «MoS2», «Molybdenum Disulfide», «Moly», «Для шариковых ШРУС» и другие обозначения, указывающие на предназначение смазки. Также, для шариковых шарниров предназначена распространенная отечественная смазка ШРУС-4 (также ШРУС-4М). Примеры см. на фото 12-15 (только для иллюстрации, это не рекомендации):
7. Смазки для ШРУС типа трипод
Так как в конструкции триподов применяются игольчатые подшипники, для смазки таких шарниров применяются специализированные мягкие смазки консистенции NLGI 1 или NLGI 1.5 без твердых добавок.
Внимание: Смазки с твердыми частицами дисульфида молибдена, типа ШРУС-4 и аналогичные, в триподах применять нельзя.
Как правило, на упаковке смазок для триподов, их применимость указана в явном виде, фразами типа «Tripod Joints», «Для игольчатых подшипников», «Triple Roller Joints», «Для триподов» и т.д. Кроме того, так как наиболее часто триподы применяются во внутренних ШРУС, на упаковке со смазкой может быть явно указано «Inboard», «Inner» и т.д.
Примеры смазок для триподов см. на фото 16-20:
8. Смазки, требующие дальнейшего уточнения
Есть две смазки, с которыми я лично до конца не определился насчет их применимости в ШРУС.
1) Смазка RedLine CV-2 с красным молибденом. В описании смазки указано, что она может применяться в ШРУС, при этом в составе используется красный (как пишут на форумах, «органический») молибден (Red Moly). В шарнирах какого типа применять эту смазку, мне пока не очень понятно. В высокоскоростных шариковых подшипниках она служит хорошо, я проверил на себе. Возможно, ее можно применять и в триподах.
Уточнение из комментариев: Возможно, в состав этой смазки входит хлорид молибдена — MoCl3 красного цвета.
2) Смазка Ravenol Arctic Tripoid Grease mit MoS2. Смущают две вещи — указано «Tripoid» (не Tripod, а именно Tripoid), плюс в составе смазки указан дисульфид молибдена MoS2. Я бы воздержался от использования ее в триподах до точного выяснения применимости.
ВЫВОДЫ:
1. В ШРУСах используются специализированные смазки, предназначенные именно для шарниров равных угловых скоростей. Обычно, они обозначаются явно, словами «ШРУС» или «CV», хотя бывают и исключения.
2. В связи с высокими нагрузками, смазки для ШРУС должны быть противозадирными и высокотемпературными.
3. В ШРУСах разного типа должны применяться разные смазки, для шариковых шарниров свои, для триподов — свои.
4. Смазки для шариковых ШРУС имеют в своем составе дополнительные противозадирные присадки в виде твердых частиц дисульфида молибдена Mo2S. Консистенция таких смазок обычно NLGI 2.
5. Смазки для триподов должны обеспечивать смазку игольчатых подшипников, поэтому они более мягкие (консистенция NLGI 1 или NLGI 1.5) и не должны содержать в своем составе твердых частиц, таких как MoS2.
6. Наружные ШРУСы чаще всего встречаются шарикового типа, а внутренние — типа трипод, но бывают и исключения. Поэтому, выбирая смазку для ШРУСов, необходимо точно знать, шарниры какого типа применены в данном конкретном случае.
Надеюсь, информация была для вас полезной.
Всем хорошего дня, до связи!
