Как разобрать заднюю дверь Форд Фокус 2: делимся знаниями
Иногда возникают ситуации, когда необходимо разобрать дверь на Форд Фокус 2. Но процесс этот весьма непростой, хотя каких-либо особых навыков не требуется. В данном случае самое главное – знать весь процесс от начала и до самого конца, а также то, какие инструменты там понадобятся и еще много различных нюансов. Итак, разберем то, как снять дверцу на Форд Фокус.
Снимаем дверную карту задней двери на Фокус 2 с механическим приводом стеклоподъемника
В зависимости от комплектации, на втором Фокусе может быть установлен либо электрический, либо механический стеклоподъемник. Для начала разберём дверь с механическим стеклоподъемником. Работу проводим в такой последовательности:
Берем крючок и плоскую отвертку.
Цепляем стопор крючком и извлекаем из-под рукоятки.
Тянем ручку на себя и снимаем.
Выворачиваем два самореза крепления подлокотника.
Поддеваем лопаткой нижний угол обшивки и отодвигаем её пока не щёлкнет клипса, затем смещаемся лопаткой к следующей клипсе и всё повторяем.
Если оригинальные клипсы покажутся вам слишком дорогими, можно использовать изделия с кодом VAG 6Q0 868 243 (аналог клипс от ауди – нормально подходят и стоят раза в два дешевле).
Электрические подъёмники стёкол
Работа проводится практически так же, но начинается с демонтажа подлокотника, по такой же схеме, как и в первом случае.
Заключение
Если при демонтаже некоторые пистоны сломались, их необходимо заменить новыми. Сборка обшивки проводится в обратном порядке. Удачной всем работы и тишины в салоне!
Процесс разборки
Чтобы понять, как разобрать дверцу у Форда Фокус 2, нужно определить, какие инструменты нам понадобятся. Их совсем немного, всего четыре.
Последнее, кстати, понадобится с одной единой целью – чтобы вытаскивать пистоны из металла, а они 100% останутся при снятии обшивки. Вообще, Форд Фокус – машина несложная и процесс разбора дверей вряд ли вызовет особые сложности, но, тем не менее, лучше понять, как все делается поэтапно.
Как снять обшивку
Итак, чтобы разобрать дверь у Форда Фокус, необходимо сделать следующее:
Чтобы снова поставить обшивку на Форд Фокус, все эти шаги необходимо выполнить в обратной последовательности. На самом деле, процедуры по снятию обшивки крайне просты.
Как разобрать непосредственно сами двери
Снятие обшивки поможет увидеть стеклоподъемник, в некоторых случаях акустическую систему, механизм открывания и все остальные коммуникации. Все это легко снимается при помощи головки и отсоединяется от двери. Предварительно необходимо отсоединить штекеры от динамика и любые другие провода, которые идут к коммуникациям, расположенным в двери.
После этого необходимо открутить ручку. Делается это при помощи обычной фигурной отвертки, шурупов там немного, поэтому особых проблем данная операция вызвать не должна. Первым делом нужно открутить опорную рамку, на которой, в основном, и держится сама ручка.
Следующим шагом будет снятие тяговой точки, что делается путем отсоединения от нее коммуникации. Вообще, все вышеупомянутые коммуникации удобно располагаются на одной единой панели, чтобы отсоединить которую, нужно просто убрать уплотнители. Осталось отсоединить всего один большой штекер с центрального замка.
В общем, никаких особых трудностей разборка дверей на Форд Фокус 2 вызвать не должна, ведь система там крайне простая. Фактически, все легко можно понять и чисто интуитивно, но лучше все-таки следовать вышеописанным инструкциям. Это хотя бы даст возможность знать, что и где располагается.
Как снять обшивку передней двери Форд Фокус 2
Как снять обшивку задней двери форд фокус 2
Разбор двери Ford Focus 2
Видео про разборку двери с электрическим подъемником
The following two tabs change content below.
Коротко о себе: автомобильный фанат. Менеджеры автосалонов знают меня в лицо, тестирую все новинки. В год меняю по три автомобиля. Жена смеётся, у неё уже 5 лет 4 ситроен, а я всё на новом. Сплю с ключами, гараж мой второй дом!
Как снять обшивку задней двери форд фокус 2
ПРИСОЕДИНЯЙТЕСЬ ПРОГРАММА ПАРТНЕРА ГРУППЫ ВСП:.
Чтобы вернуть триммер на Ford Focus, все эти шаги должны выполняться в обратном порядке. Фактически, процедуры удаления кожи чрезвычайно просты.
Шумоизоляция задних дверей
Ну вот дошла очередь и до задних дверей.
На старт, внимаааание! Начали!
Левая задняя дверь.
Снимаем обшивку двери.
● Через зазор между ручкой стеклоподъемника и ее розеткой плоской отверткой сдвигаем пружинный фиксатор ручки, Оттягиваем ее на себя.
● Далее поддеваем плоской отверткой накладку где ручка и тянем на себя.
● Поддев все той же плоской отверткой край накладки подлокотника, снимаем накладку и убираем в сторону. После этого головкой на 8 надо открутить 2 самореза (показано красными стрелками).
● Осталось оттянуть обшивку на себя, преодолевая сопротивление пистонов, я под каждый пистон плоскую отвертку обмотанную в тряпку подкладывал и рычагом оттягивал, ничего не сломалось.
Обшивка снята, теперь перед нами вот такая защитная железка.
Теперь выполняем следующие действия:
1. Отдираем кусок сплена что был прилеплен на заводе (в конце не забыть прилепить такой же, но новый), опускаем стекло до тех пор пока не увидим в этом отверстии болт.

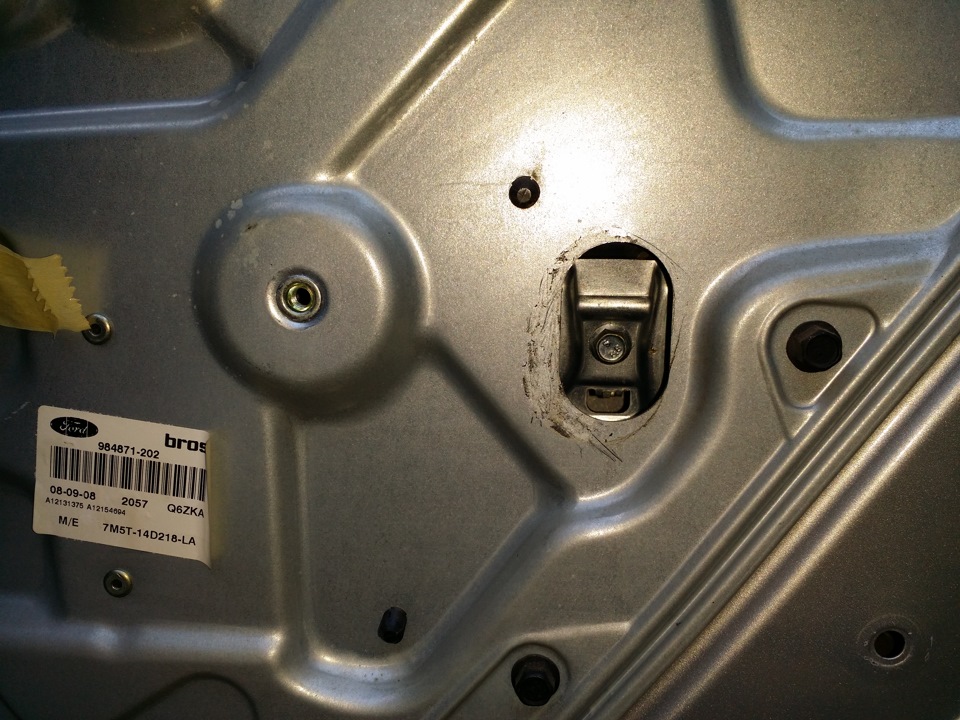

Отпускем его головкой на 10, только совсем немного, не до конца.
Поднимаем стекло руками и закрепляем его в верхнем положении скотчем.
2. Плоской ответкой вбиваем пластиковые заглушки вовнутрь, Позже их надо будет достать как снимем железную защиту.
3. Далее снимаем ручку двери. Её держат две клипсы. Одна белая, вторая желтая. Желтую вынимать не надо. Снимайте белую. В неё ввернут небольшой саморез — выворачиваем его и вытягиваем клипсу на себя, а ручку в сторону передних сидений.
4. После этого откручиваем головкой на 10 девять болтов по периметру металлической защиты. Они выделены розовым.
Начинаем снимать защиту. После того, как получите небольшой доступ к пространству внутри защиты — увидите разъем, подсоединенный к замку двери — отсоединяем его.
После этого уже можно отсоединить накладку. и поставить её рядом. Снимется она не полностью, но этого пространства более чем хватит, чтобы все хорошенько проклеить изнутри.
● И опять все тот же совет: обратите внимание на тросик, который идет к замку
двери. Там всё пластиковое внутри, поэтому смотрите, чтобы тросик не находился в напряжении.
После этого отмываем внутреннюю стенку от мовиля уайт-спиритом.
Вырезаем шаблоны из картона и начинаем клеить. Для удобства прикатывания, напомню, нужен валик, пластиковый или деревянный.
Внутренняя часть двери:
— 1-й слой «Вибропласт Сильвер»
Как самостоятельно разобрать обшивку дверей на Ford Focus 2
Компания Ford презентовала компактную модель малого среднего класса Focus в 1998 году. Первое поколение переднеприводных бюджетных городских автомобилей вышло на рынок в трех вариантах кузова: седан, универсал, хэтчбек. За двадцать лет производства линейка Фокус прошла семь обновлений, но наибольшей популярностью у водителей СНГ пользуется дорестайлинг второго поколения. Чаще всего владельцы интересуются тем, как снять обшивку двери Форд Фокус 2, чтобы провести тюнинг и обновить интерьер салона. Разберем подробнее этот вопрос для всех поколений авто.
Зачем снимать обшивку с дверей Форд Фокус
Кроме варианта с тюнингом, снимать облицовку водительской или пассажирской дверки потребуется в следующих случаях:
Штатно на Фокус первого и второго поколения устанавливается пластиковая дверная карта. Материал становится хрупким под действием низких температур, поэтому при неаккуратном демонтаже можно поломать панель.
Все работы по переустановке облицовки рекомендуется проводить при температуре воздуха не ниже плюс 15 градусов.
Инструменты и расходные материалы
Полный демонтаж дверной карты занимает до 20 минут. Разборка обшивки не требует специальных инструментов, достаточно стандартного набора автомобилиста. Для работ понадобится:
Перед любыми работами, связанными с переустановкой обшивки, необходимо снимать минусовую клемму с аккумуляторной батареи.
Обшивка установлена на пластиковые пистоны, в процессе работ некоторые клипсы будут сломаны, поэтому рекомендуется приобретать наборы крепежей для Форд заранее. Стоимость оригинального комплекта из 25 пистонов составляет около 150 руб.
О различиях в процессе демонтажа обшивки с Ford Focus 1, 2 и 3
Независимо от года выпуска алгоритм работ по демонтажу не меняется. Каждое поколение Фокус получило обновленный кузов. В зависимости от этого дверные карты имеют оригинальные формы и изготавливаются из разного материала. Облицовка в версии дорестайл и рестайлинг имеет различные места под установку пистонов и винтов, есть отличия в форме защитных накладок и заглушек.
Для всех моделей одинаковыми остаются форма клипс и материал их изготовления. Штатный фиксатор имеет формы двухстороннего нажимного пистона с двойной юбкой. Основание клипсы устанавливается в обшивку, на двери расположены ячейки фиксации.
Пошаговая инструкция для FordFocus 1
Первое поколение хэтчбеков, седанов и универсалов Фокус выпускалось с 1998 по 2005 год. В 2001 прошел плановый рестайлинг. Обновление не коснулось формы обшивки и мест крепежа пистонов. Облицовку с первого поколения дорабатывают и устанавливают на рестайлинговую версию в штатные места для саморезов и пистонов. Разборка передней дверки Форд Фокус 1 по шагам:
Установка облицовки на передние двери проводится в обратном порядке. Демонтаж обшивки задней двери на Фокус первого поколения рестайлинг имеет небольшие отличия. Процесс работ по шагам:
Если на авто установлена механика, приподнять шайбу ручки открывания стекла, продвинуть стальной крючок и сдернуть фиксатор с посадочного места.
Последовательность демонтажа обшивки с передних и задних дверей Ford Focus 2
Второе поколение Фокус выпускалось с 2004 по 2011 год. Для модели была выбрана новая платформа Ford C1, но форма кузова для всей линейки перешла с первой генерации. После рестайлинга 2008 года модельный ряд был полностью перестроен. Фокус получил обновленный кузов, на дверях появились стильные выштамповки, форма дверей, капота переднего и заднего бампера изменилась.
Мастера меняют металлические двери и обшивку автомобилей доресталинговой сборки на рестайл второго поколения. Ремонт требует значительных доработок и своими руками проводится редко. При переустановке облицовки меняется расположение пистонов и накладок. Порядок того, как снять обшивку с передней двери Форд Фокус 2 рестайлинг по шагам:
Клипсы выходят из гнезд с характерным щелчком. Сломанные фиксаторы можно вытянуть с обшивки плоскогубцами, а после заменить на новые.
Особенностью демонтажа пассажирских дверей на Форд остается конструкция ручки стеклоподъемника. Зацепляющий механизм крепится на стальной фиксатор, который необходимо отсоединить внутри механизма. Для этого используется стальная проволока с крючком. Порядок разборки задней двери на Фокус 2 версия рестайлинг:
Обшивка на пассажирские дверки крепится на 7 пистонов. Стоит аккуратно поддеть облицовку с нижнего угла, вставив клин между дверью и картой, отстегнуть по периметру все клипсы.
Под картой расположен плотный лист влагозащиты, которая наклеена на дверь и защищает все внутренние механизмы. Если необходим ремонт замков, тяги, то нужно провести антикоррозийную обработку внутренних карманов, рекомендуется устанавливать новую вибро- и влагозащиту после демонтажа старой пленки.
Снятие обивки с передней двери Ford Focus3
Третье поколение Фокус выпускалось семь лет, до 2018 года. Генерация модернизировалась в 2014. В 2018 на рынок вышло четвертое поколение авто, линейки получили обновленные формы кузова, новые моторы.
Демонтаж водительской дверной карты на модели Форд Фокус 3 выполняется довольно просто. Как и для предыдущих поколений, провести ремонт можно за 15–20 минут. Главным инструментом для работ на Фокус 3 остается пластиковая линейка и тонкая отвертка с плоским жалом.
Обшивка водительской двери установлена на 6 пистонов. Необходимо аккуратно, начиная с нижнего угла, поддеть обшивку, прикладывая усилия, осторожно отщелкнуть клипсы со своих мест. Под обшивкой дверь защищена стальным листом, в котором расположены технологические отверстия под фиксаторы с выведенным блоком электрокабелей.
Как снять элемент с Ford Focus 3
Снятие облицовки задней дверки на Фокус считается самым простым ремонтом. Водителю необходимо открутить четыре самореза и отстегнуть 7 внутренних клипс. Для некоторых сложность заключается только в том, что не всегда мастера знают, где расположены болты. Последовательность действий:
Переустановка дверных карт на Фокус последнего поколения проводится достаточно редко. Для третьего и четвертого поколения в качестве материала используется термоустойчивый пластик, фактурой напоминающий натуральную кожу.
Шумоизоляция задних дверей фф2 часть 1
1.Снимаем нижнюю крышку под подлокотником, плоской отверткой аккуратной поддеваем снизу.
2.Далее головкой на «8» откручиваем два самореза :
3.Снимаем крышку замка, поддеваем отверткой и вытаскиваем(смотрите фото с шумоизоляции передних дверей)
4.сверлим отверстие также как на передних дверях(смотрите фото с шумоизоляции передних дверей)
5.Далее аккуратно сбоку поддеваем обшивку, дотягиваемся до клипс и потихоньку оттопыриваем, отсоединяем клипсы пищалки и замка, снимаем замок отворачиваем замок и в сторону «от зеркала»вверх, снимаем тросик, чтобы он нам не мешался:
6.Убираем заводской сплен, чтобы нам добраться до креплений стекла, сплен обязательно приклеить новый на свои места после проделанной работы.
7.Опускаем стекло до отверстий, головкой на «10» ослабляем наши болты, откручиваем не до конца!Далее поднимаем стекло руками и клеим на молярный скотч.(смотрите фото с шумоизоляции передних дверей)
8.Снимаем моторчик доводчика стекол:
9.Отворачиваем головкой на «10» десять болтов и снимаем крышку, вот мы и добрались до внутренней части двери, как вы видите заводская шумоизоляция просто превзошла все наши ожидания)))
10.Оттираем мостику Уайт-спиритом, все протираем на сухо
——— теперь клеим 1-й слой «Вибропласт Gold», и пластмассовым валиком разглаживаем.
11.—— 2-й слой Сплен 4,все теже махинации
12.Ставим крышку обратно на свое место и проклеиваем
— 1-й слой «Вибропласт Gold» :
13.Проводка:
— «Битопласт 5»
15.Проклеиваем обшивку
— 1-й слой «Вибропласт Gold» (фото с пассажиркой передней двери(все тоже самое)
16.— 2-й слой «Битопласт 10»
_______________________________________________
Собираем все в обратной последовательности…
—————————————————————
Продолжение во второй части…
Снятие обивки задней двери в автомобиле Ford Focus 2
Инструменты:
Детали и расходники:
Примечания:
Работу проводим при замене стеклоподъемника, стекла, внутреннего замка двери.
На автомобиле с механическими стеклоподъемниками задних дверей операции по снятию обивки выполняются в следующей последовательности.
1. Берем небольшую проволочку (на конце нужно сделать крючок) и вставляем ее между розеткой и ручкой стеклоподъемника. Делается это для снятия пружинного фиксатора и самой ручки.
2. Снимаем розетку ручки.
3. Отверткой или лопаткой поддеваем декоративную накладку подлокотника задней двери.
4. Преодолевая сопротивление фиксаторов, снимаем ее.
5. Головкой «на 8» отворачиваем два самореза крепления подлокотника к монтажной панели двери.
6. Отверткой или лопаткой поддеваем декоративную накладку внутренней ручки двери.
7. Отжав рычаг ручки и преодолевая сопротивление фиксаторов, снимаем накладку.
8. Потянув за край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов и снимаем ее.
Примечание:
Поврежденные пистоны заменяем новыми.
9. Устанавливаем обивку задней двери в обратной последовательности.
На автомобиле с электростеклоподъемниками задних дверей операции по снятию обивки выполняются в следующей последовательности.
1. Отворачиваем два самореза крепления подлокотника к монтажной панели двери.
2. Поддеваем декоративную накладку внутренней ручки двери.
3. Отжав рычаг ручки и, преодолевая сопротивления фиксаторов, отделяем ее от обивки двери.
4. Нажав на фиксатор, отсоединяем колодку жгута проводов от выключателя электростеклоподъемника.
5. Берем небольшую проволочку (на конце нужно сделать крючок) и вставляем ее между розеткой и ручкой стеклоподъемника (делается это для снятия пружинного фиксатора и самой ручки).
6. Потянув за нижний край обивки, отделяем обивку двери от внутренней панели, преодолевая сопротивление семи пистонов.
7. Отводим обивку двери от внутренней панели двери насколько это позволяет длина проводов.
8. Нажав на фиксатор, отсоединяем колодку проводов от динамика системы звуковоспроизведения и снимаем обивку задней двери.
Примечание:
Поврежденные пистоны заменяем новыми.
9. Устанавливаем обивку задней двери в обратной последовательности.
