Установка сигнализации и активаторов дверей СВОИМИ руками!
Итак, сезон уже открыт, со дня на день поеду на работу, поэтому необходимо подготовить авто к защите от наркоманов и хулиганов, которые любят забирать музыку, аккумулятор и т.д.
Все владельцы классики знакомы со способом быстрого открытия капота (без всякого инструмента) через решетку?! Кто не знает, сейчас научу: Выдергивается пластиковая решетка, через полученное громадное отверстие в капоте дергаем за оплетку троса и всё! Делай с моторным отсеком что хочешь. Как правило, снимают аккумулятор и за 400 рублей сдают на приеме.
Последняя мода в Ульяновске, это откручивание колес и сливание бензина.
Не буду писать здесь модель сигнализации, т.к. это не имеет никакого смысла. Я установил сигнализацию с обратной связью. Все сигнализации подключаются однотипно. Здесь я распишу, какие провода куда цеплять, чтобы подключить сигнализацию самому и сэкономить несколько тысяч рублей!
Что нам понадобится
— Сигнализация (Для классики стоит брать сигнализацию без автозапуска, иначе с подсосом намучаетесь)
— Сирена (Не обязательно, если вам достаточно брелка обратной связи, чтобы молча спуститься к машине и надавать люлей злодею.)
— Активаторы дверей (Не обязательно, если не нужно автоматическое запирание/отпирание дверей. Для передних дверей достаточно активаторов с усилием 4кг, для задних 6кг. При желании можно поставить активатор на багажник, там тоже 6кг.)
— Провода (Не обязательно, если не ставить активаторы, сечение 0,75-1мм. У меня ушло где-то 4-5 метров, чтобы все аккуратно уложить и оставить запас на случай ремонта.)
По деньгам
Сигнализация: от 1,500 до 3,500 руб. в среднем
Сирена: 150-250 руб.
Активатор 1шт. 100-160 руб.
Провод 5м, 1мм сеч. 100-120руб.
Установка
Т.к. на каждой сигнализации цвета проводов выходящие из разъема могут отличаться, то стоит воспользоваться инструкцией от самой сигналки, чтобы определить какой провод для чего нужен. Там схематично изображено, куда что подключить, ну а конкретно для Ваз 2106 я распишу сам.
1. Для подключения к поворотникам от сигнализации идет обычно 2 провода (иногда один). Если 2, то можно подцепиться на разъеме подрулевого переключателя. Там один провод голубой, второй синий с черной полосой. Один провод к одному, другой к другому.
3. Провод, что идет от сигналки на зажигание подключаем к 15-му контакту на замке зажигания.
4. Питание сигнализации подключаем так: (+) провод от сигнализации тянем либо на АКБ (глупый способ), либо на коричневый провод на малой колодке предохранителей, либо на розовый / коричневый провод замка зажигания. (-) провод подключаем к массе, т.е. закрепляем на корпусе автомобиля. Главное чтобы везде были хорошие контакты!
5. Провода, что идут на активаторы крепим так: зеленый и синий непосредственно на активатор двери, там расцветка проводов такая же.Зеленый и синий с черными полосками на массу, а оставшиеся 2 провода, как правило тоже зеленый и синий, только уже с красными полосами, это плюсовые контакты, которые крепятся (ОБЯЗАТЕЛЬНО) через предохранитель к любому контакту, где есть постоянный плюс (см. подключение питания сигнализации в п.4)
6. Для подключения сирены и концевика капота берутся 2 провода, которые вытягиваем под капот. У сирены 2 провода, черный это масса, её закрепляем, например под один из болтов крепления самой серены, либо еще куда-нибудь, где будет хороший контакт с массой, а красный провод подключаем к одному из проводов, который вытащили от сигнализации под капот (не перепутайте с проводом для концевика капота!). У концевика всего один контакт, это собственно масса, его подключаем ко второму проводу, который вытащили под капот. Когда концевик не нажат, на провод подается (-) от корпуса авто, к которому прикручен сам концевик, следовательно, сработает сигнализация.
7. Подключение концевика багажника/крышки бензобака делается аналогично подключению концевика капота. Идет один единственный провод.
Крепление активаторов дверей

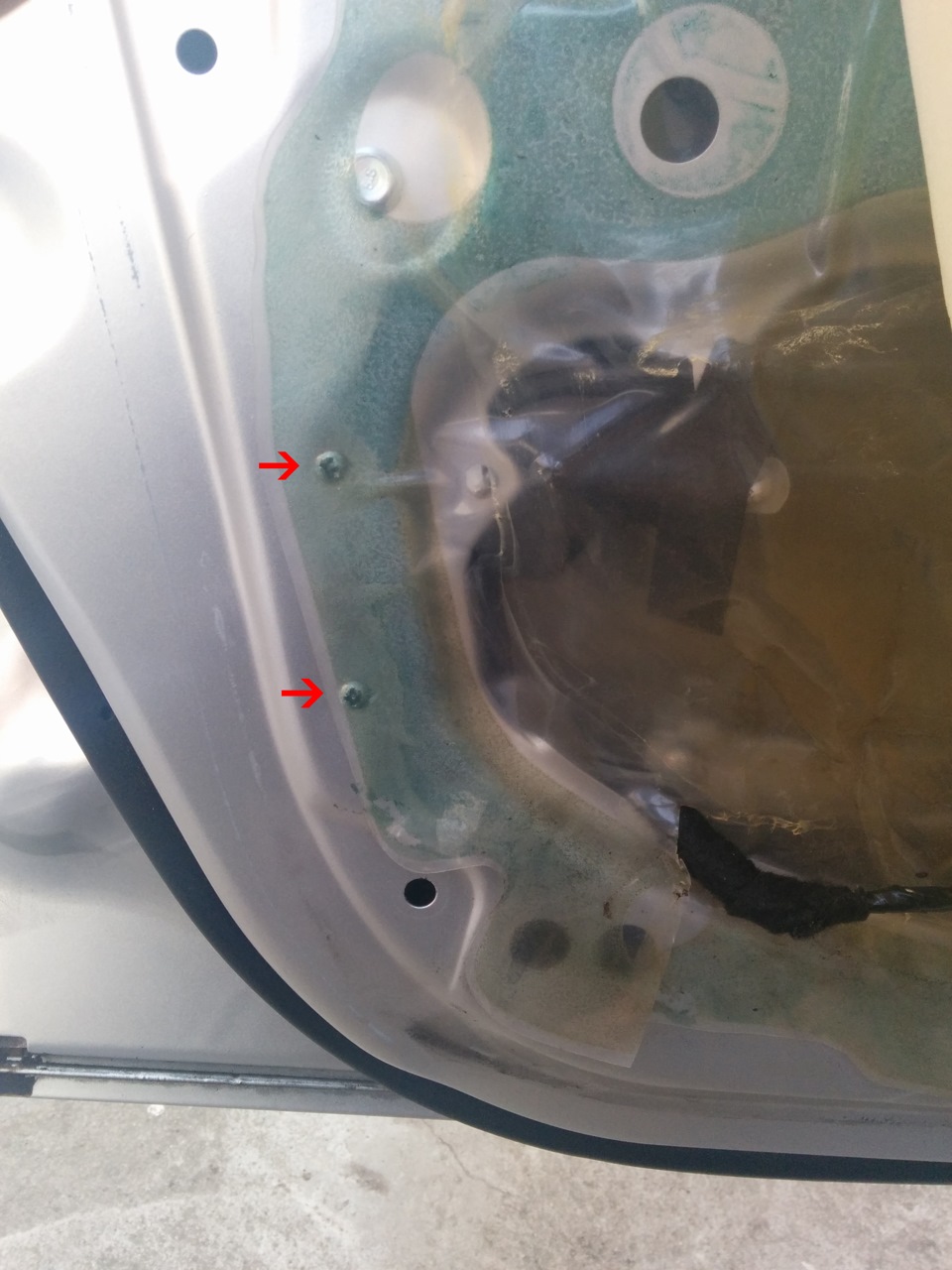

Активаторы можно закрепить по разному, но я бы советовал закрепить их так, как показано на моем фото. При таком креплении можно выкинуть металлическую пластинку для монтажа и не возить с собой лишний дребезжащий мусор. Лишнюю часть спицы обрезаем как на фото.
Внимание! Перед креплением активатора к передней пассажирской двери убедитесь, что его не задевает стекло. Скорее всего его придётся развернуть другим боком, чтобы активатор не мешал работе стеклоподъемника.
Не забываем благодарить (LIKE), если информация оказалась полезной. 🙂
Хорошая темка про подключение сиги к ЦЗ
Никогда бы не подумал, что на клубном форуме чего-то нет. Но про электрическую работу ЦЗ одна вода. Все только ищут обрывы, чистят/меняют пружинки, замки. А реального отчета нет.
В инете (vovik8.ru) нашел хорошую темку про установку сиги на разные цз. Выкладываю ее здесь. Потом адаптирую ее под эсперо.
«На схеме изображено подключение четырех активаторов к реле встроенным в сигнализацию. Иногда эти реле называют встроенным интерфейсом ЦЗ. Но их может и не быть в сигнализации, тогда существуют минимум два слаботочных вывода для управления внешними реле.
По схеме, если точки B1 и B2 вывести на разъем, тогда к ним подключаются внешние реле и соответственно B1 будет контакт отпирания, а B2 контакт запирания. Точка A может быть выведена на разъем, а может и нет. В последнем случае питание для общей точки (A) реле берется от питания сигнализации либо от силового питания активаторов (в одной из точек D).
Краткое описание работы схемы.
Импульс управления открыванием/закрыванием ЦЗ поступает на точку B1 или B2. Соответствующее реле срабатывает. Коммутация самих активаторов происходит силовыми контактами реле. Одно реле и его силовые контакты называют — реле запирания, другое — отпирание. Из схемы видно, что активаторы подключены к 30-тым контактам реле и в спокойном состоянии через нормально замкнутые 87а контакты на обоих выводах активатора присутствует масса. Теперь если сработает какое либо реле (30 контакт кратковременно подключается к плюсу на 87 контакте), то на соответствующий вывод активатора будет кратковременно подано напряжение и соответственно шток активатора выдвигается или задвигается, тем самым закрывая или открывая замок двери. Поскольку все активаторы включены параллельно, то все двери откроются (закроются).
Два провода этого активатора как обычно — силовое управление. Оставшиеся три провода подключены к микропереключателю внутри активатора. Один из трех проводов — центральный контакт и в зависимости от положения штока активатора замкнут на один оставшихся двух проводов. Такой активатор еще называют мастер замком.
С помощью отдельного модуля центрального замка можно организовать закрывание всех дверей управляя, или механически ключом, или нажимая кнопку замка водительской двери в салоне. Этот способ управления центральным замком используют и отечественные производители.
Модули центрального замка могут несколько отличаться сигналами управления, об этом будет рассказано ниже. Здесь можно дополнить, что некоторые сигнализации имеют отдельный провод, для реализации подобной функции. У этого способа управления есть недостаток. При провороте личины откроются все замки сразу, хотя лучше для охраны автомобиля, что б замки открывались поэтапно, а закрывались одновременно.
И еще один недостаток в точной и надежной регулировке механического крепления тяги. Если движение штока активатора будет не до конца или на грани срабатывания, то в некоторых случаях возможно все двери либо не закроются, либо не откроются. Самое неприятное, что открывание может произойти случайно в отсутствии владельца. Особенно это актуально на отечественных автомобилях, где всегда присутствуют люфты, зазоры, щели в которые попадает грязь и осаждается на смазку препятствуя надежному срабатыванию активатора, не говоря о коррозии механических деталей.
Заводской центральный замок отечественных автомобилей.
Современные отечественные авто все чаще оборудуют центральным замком, который управляется ключом от личины или подниманием — опусканием кнопки замка в двери водителя. Мне встречались три варианта реализации функции ЦЗ.
Первый вариант — в три двери автомобиля устанавливался обычный двухпроводный активатор, а в водительскую дверь — пятипроводный мастер замок. Центральный провод микропереключателя мастер замка подключают к массе (обычно черный), оставшиеся провода управления (белый и коричневый) к блоку ЦЗ. В зависимости от наличия сигнала массы на том или ином проводе управления модуль ЦЗ даст команду по силовым проводам «закрыть или открыть» всем активаторам. В таком (первоначальном по времени производства) варианте дополнительная сигнализация просто подключалась к этим проводам и управлялась сигналом массы.
Второй вариант управления аналогичен первому, но при этом чтоб управлять активаторами, недостаточно было подать сигнал массы на провод, например — «закрывания», необходимо перед этим отключить от массы провод «открывания». Что при этом и происходит, если управлять ключом или кнопкой замка двери, но сигнализацию подключить уже чуть сложнее.
Есть две схемы подключения сигнализации в этих случаях. В первом случае коммутация слаботочной цепи управления и при удалении блока сигнализации ЦЗ полностью не работает. Во втором случае от общей силовой цепи отрезается активатор водительской двери и его управление передается на сигнализацию, при удалении блока сигнализации работа ЦЗ не меняется.
Так же производитель ВАЗов пожелал сэкономить на активаторе водительской двери и стал вставлять туда только переключатель. В этом случае для полного ЦЗ необходимо установить дополнительно обычный активатор в дверь подключив его к штатным проводам. А силовое управление управлении активатором водительской двери отрезать от общей проводки и передать его сигнализации как на схеме второго варианта (см выше). Дополнительный активатор будет управлять от сигнализации посредством механики, переключателем ЦЗ и соответственно оставшимися дверьми.
Последний третий вариант — модуль ЦЗ автомобиля Волга.
В водительской двери Волги стоит также пятипроводный мастер замок, управление по одному проводу. Точнее по присутствии или отсутствие на этом проводе сигнала массы. Центральный контакт микропереключателя активатора подключен к массе. Недостатки этого варианта аналогичны выше описанным».
Решение проблемы с ЦЗ — установка 5-контактного актюатора
Еще с прошлой зимы вылезла проблема с центральным замком — при закрытии дверей с брелка закрывалась только водительская дверь. Чтоб закрыть остальные приходилось немного поворачивать ключ в замке, при чем в сторону открытия.
Чистить механизм, как сделал mkovalenko, я не захотел, т.к. работы по сравнению с заменой актюатора не меньше, а проблема со временем может вылезти опять. Поэтому приобрел и установил 5-ти проводной электропривод центрального замка Cyclon DL-5.
Как работало раньше
Сигналка посылала сигнал на 2-контактный актюатор, который либо запирал, либо отпирал дверь. Солдатик в двери опускался или подымался, при этом замыкая одну из цепей стокового ЦЗ, который находится рядом с механизмом замка. Но, ввиду выработки и грязи, ЦЗ перестал правильно функционировать.
Как работает сейчас
По-сути, 5-контактный актюатор отличается от 2-контактного тем, что механизм ЦЗ вмонтирован в него. Поэтому, если на актюатор подается сигнал, он подастся и на другие двери.
2. Отсоединил тягу актюатора, снял старый актюатор и отрезал его.
3. Вытащил фишку со стокового ЦЗ и отрезал ее.
4. Соединил проводку вот таким образом.
Актюатор подключил вот так:
Перед пайкой и изоляцией лучше проверить корректность работы актюатора на открытие-закрытие, т.к. цвета проводов могут отличаться.
5. Установил новый актюатор обратно, подсоединил тягу. Кстати, та тяга, что шла в комплекте, оказалась короткой для такого типа истановки.
С тягой пришлось довольно долго поиграться, чтоб замок работал корректно во всех режимах: с брелка, ключем и солдатом. Точность там понадобилась до долей милиметра.
Проверку лучше проводить не собирая обшивку при опущенном стекле двери.
6. Собрал все обратно и радуюсь. Все работает как часы)
Замена механизма замка водительской двери, подключение ЦЗ через 5 конт. активатор starline
Всем доброго времени суток!
Получилось устранить проблему с тугим открытием (заклиниванием) внешней ручки двери путём многих путей и проб, а именно:
Сначала регулировал тягу на внешнюю ручку двери не помогло. Потом решил поменять механизм замка — взял в магазине замок, он оказался сырого качества и весь разболтанный после установки стал клинить хуже старого, пришлось его снять и поставить старый временно и за одно снять внешнюю ручку водительской двери (старого образца) и промыть очистителем карбюратора подвижные элементы, чтобы курок не залипал в открытом положении, грязи было много 🙉 после чего все установил обратно.
Были планы перейти на евро ручки, но решил для начала снова купить добротный и более качественный механизм замка ДААЗ и я его нашёл и он соответствует нужному качеству по сравнению с прошлым купленным механизмом, есть большая разница👌😎
Стоимость замка 300₽
По замене нечего сложного, кроме снятия тяжек на открытие двери от внешней ручки и личинки замка двери.
При замене внутреннего механизма за одно решил убрать с него «микрик» более понятнее он работает как ЦЗ на четырке с завода, когда закрываешь машину с ключа или через сигу. У меня к нему был подцеплен электропривод двери от starline через тягу — все это вместе работало не всегда корректно и зажимы между 2 тягами, через время срывались и подклинивали и приходилось снова выставлять правильный момент срабатывания ЦЗ и самого активатора, такое себе занятие🤦♂️ такая система не надёжная!
Пришёл к идее перенести ЦЗ на электропривод двери от starline он позволяет это сделать, так как идёт на 5 проводов. Для этого нужно взять 3 провода обрезать с «микрика» и подключить к электроприводу, подключал клеммами и заизолировал изолентой (ниже есть фото с цветами проводов для верного подключения) 👇.
После подключения проводки к активатору, поставил, собрал механизм замка, уменьшив длину тяг внешней ручки двери и личинки замка; также укоротил 2 металлических прута (сделал длиной 7 см примерно), которые необходимы для работы активатора (открытие и закрытие дверей через ЦЗ) они соединяются и регулируется по длине — зажимом с винтами, один конец к активатору, другой к замочному механизму на открытие и закрытие двери.
В итоге добился идеального открытия и закрытия водительской двери, внешняя ручка стала мягко и легко открывать дверь, как и должно быть😎👌 до евро ручек дело не дошло 😄
Также работа ЦЗ стала чёткая и слаженная — с водительской дверью закрывается все остальные двери через сигналку.
Всем спасибо за внимание и всего самого лучшего!
Как установить центральный замок своими руками
Подробно и доступно объясняю, как установить центральный замок в автомобиль своими руками. Подключить ЦЗ таким образом может любой желающий автовладелец. Показываю установку на примере автомобиля ZAZ Sens.
Выполняем подготовку автомобиля к установке центрального замка. Разбираю дверные карты на всех дверях. Снимаю порожки, сапожок и среднюю накладку на среднюю стойку. Снимаю боковую и нижнюю накладку с торпедо, щиток приборов, бардачок. В этом автомобиле проводку буду пускать поверху, потому что снизу она сильно гниет.
Центральный замок, который устанавливаю — RS L720. Это модель с дистанционным управлением, рассчитанная на 4 двери. Комплектация ЦЗ: блок ЦЗ с антенной; комплект проводов; 2 пульта дистанционного управления; 4 электропривода; жало для одного из ключей; крепежные саморезы, винты, гайки; по 4 планки и тяжки; двухсторонний скотч и инструкция.
Навожу порядок в проводке. Распутываю провода, аккуратно складываю и попутно сматываю изолентой. Пять проводов пойдут в водительскую дверь и по 2 в другие. Провода электроприводов также замотал изолентой.
Проверяю комплект центрального замка на работоспособность. Подаю питание с блока и тестирую пультики и приводы.
Определяю место, где провода зайдут в стойку и где будем размещать блок ЦЗ. Одна коса проводов пойдет через разъем и уплотнительную резинку в водительскую дверь, вторая — со штатными проводами по порогу, в заднюю левую дверь. Провода для правой части автомобиля пойдут за щитком приборов, также по штатному жгуту. Они выйдут в районе бардачка. Для просовывания проводов в дверной переход использую металлическую протяжку. Не забываем пристяживать провода пластиковыми стяжками.
На удивление, обнаружил, что в задних дверях автомобиля установлены электроприводы. Есть разъем с проводами, но в салоне ответной части нет.
Теперь необходимо завести провода в передние двери. Для этого надо вынуть со стойки разъем, сделать в нем отверстие и проложить через него провода. С водительской стороны проводов больше, поэтому буду сверлить. С пассажирской — просто откушу кусок пластика. Чтобы достать разъем, снимаю резинку и использую приспособления, которые облегчают работу.
Используя шуруповерт и несколько сверл различного диаметра, делаю отверстие.
Протягиваю провода через свежее отверстие в разъеме дверного перехода. Возвращаю на место разъем, предварительно надев на него резинку.
Небольшой лайфхак. Если надо закрепить провод к отверстию, а под рукой нет нужной клипсы (фиксатора проводки), то можно использовать пластиковый хомут и кусок жесткого провода. Стяжку сгибаем, просовываем в отверстие и продеваем в нее, с внутренне стороны, кусочек провода. Далее укладываем провода и фиксируем с помощью стяжки.
Установка электропривода центрального замка в водительскую дверь. Солдатик находится не вертикально, как обычно, а возле дверной ручки, поэтому привод будем размещать горизонтально, вдоль тяги. Электропривод крепится с помощью пластины, но та, которая шла в комплекте оказалась короткая. Поэтому я нашел у себя вариант подлиннее. Саморезом крепим пластину к приводу, далее прикручиваем к двери автомобиля. Чтобы зафиксировать к двери использовал саморез со сверлом. Теперь сгибаю тяжку так, чтобы она была параллельна штатной тяге. Откусываем лишннее и фиксируем на винтиках. Носик электропривода должен ходить ровно и не загибаться. Подключаю проводку, длины проводов хватило впритык.
Подключаю питание к центральному блоку и закрепляю его. Крепим на двухсторонний скотч и стяжки. Массу от блока закреплю на штатный болт, используя клемму. В блоке предохранителей стоял предохранитель, но не было проводки, поэтому я ее провел и вставил контакт.
Проверяю работоспособность привода водительской двери с пульта и ключа. У меня все отлично работает. Заодно проверю приводы задних дверей. Они также работают, поэтому остается только подключить провода к штатному разъему.
Переднюю пассажирскую дверь подключал аналогично водительской. Единственное, что не было длинной планки, поэтому привод крепил на 2 короткие, соединенные между собой. Тяжку сделал из куска, который остался с водительской двери. Не забываем проверить электропривод в работе.
