Концевики дверей
Запись скорее для себя, чтоб не забыть, но думаю многим может пригодиться — так пусть будет.
Концевики дверей пассажиров, одноконтактные
Оригинальный ОЕМ код — 96175901
ОЕМ код Daewoo Nexia — 96175902
В чем принципиальное отличие кроме последней цифры — я лично так и не нашел.

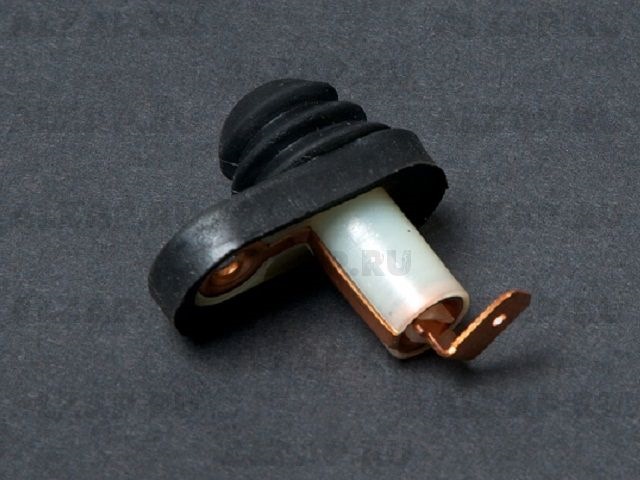

Концевик водителя, двухконтактный
Оригинальный ОЕМ код — 96220669 (достать практически нереально)

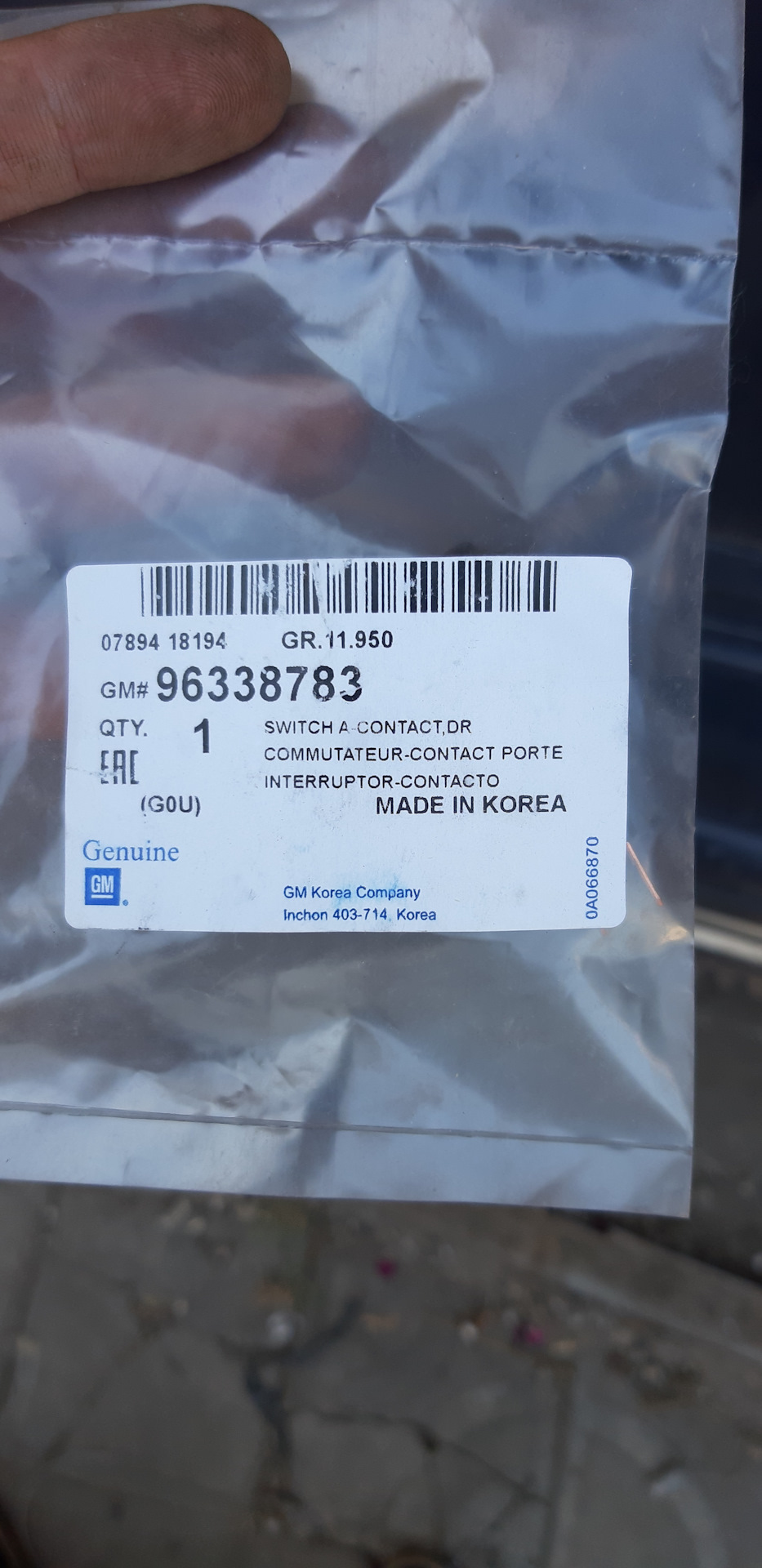

ОЕМ код Chevrolet Lacetti — 96338783
Отличается от нашего резиновым кожухом. Если это столь принципиально, можно купить наш одноконтактный и перетянуть с него кожух на этот…
Концевик багажника
Оригинальный ОЕМ код — 96100612
Запчасти
Daewoo Espero 1999, 105 л. с. — электроника
Машины в продаже
Daewoo Espero, 1998
Daewoo Espero, 1998
Daewoo Espero, 1997
Daewoo Espero, 1999
Комментарии 10
Я правильно понял что это кнопка которая при открытии двери показывает на приборке что дверь не закрыта а так же врубает свет в салоне?
Ну не одна она. Свет в салоне и лампочку на приборной доске врубают все 4 концевика, а водительский просто имеет еще одну ножку — которая отвечает за зуммер (пиликалку оставленного света).
ну да я так и имел ввиду.пригодится, а то живые остались только две
я, кстати, ни одну кроме водительской не открывал еще при соединенных (временно) проводах. Сегодня протестирую, может и действительно не орёт 🙂
по двухконтактному, можно просто соединить два провода вместе — которые идут на концевик и поставить одинарный
Ну конечно же… И потом зуммер включенного света будет срабатывать на все двери, и выглядеть это будет так. Сидишь себе в машине вечером, ждешь пассажира, у тебя включенны габариты чтобы твое авто было видно на дороге, подходит пассажир, открывает дверь (предположим заднюю левую) и ты слышишь назойливое «динь-динь-динь» зуммера, напоминающее тебе о том что у тебя включен свет…
Конечно можно выпендриться и вкрутить в цепь водительского концевика диод Шотке — чтобы отсекать сигнал с других концевиков. Но нафиг оно нужно, если можно поставить концевик от лачика за 40 рублей и не городить колхоз…
Извини конечно, если обидел, но твой вариант не самый правильный…
Да ни чего, просто у меня провода соединены, но при этом зуммер включенного света не срабатывает на все двери, а только на водительскую — вообщем то как и было
Новая подсветка в ногах и в зоне высадки. Часть 1. Двухконтактные концевики. Светодиодизация «Ксюхи» (Часть 5.1)
Захотел я себе сделать новую подсветку в ногах и заменить концевики дверей на двухконтактные…
Когда-то у меня уже была подсветка в ногах спереди, и даже когда-то она подвергалась изменениям. Но я, все же, решил сделать все красиво…

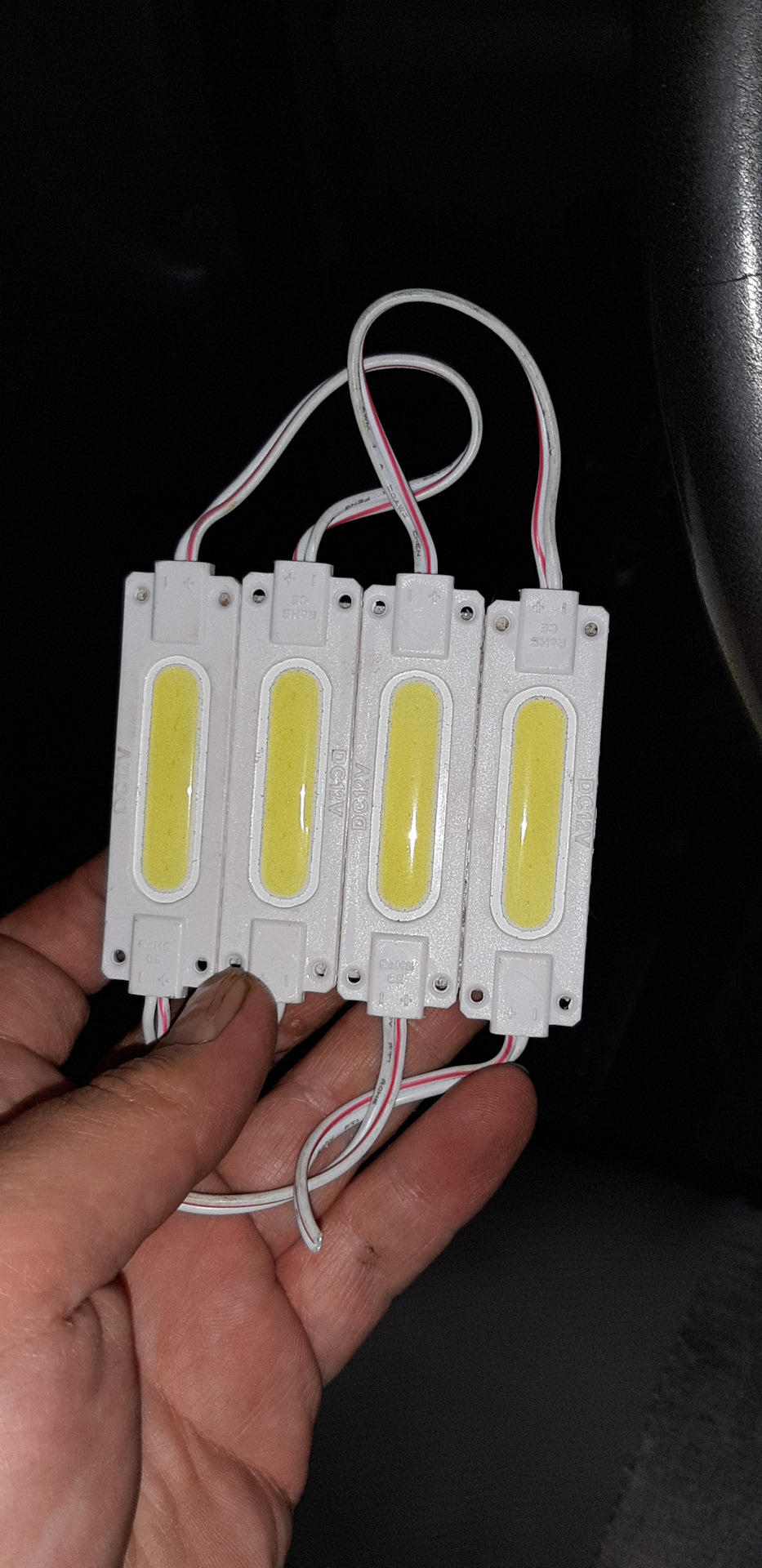

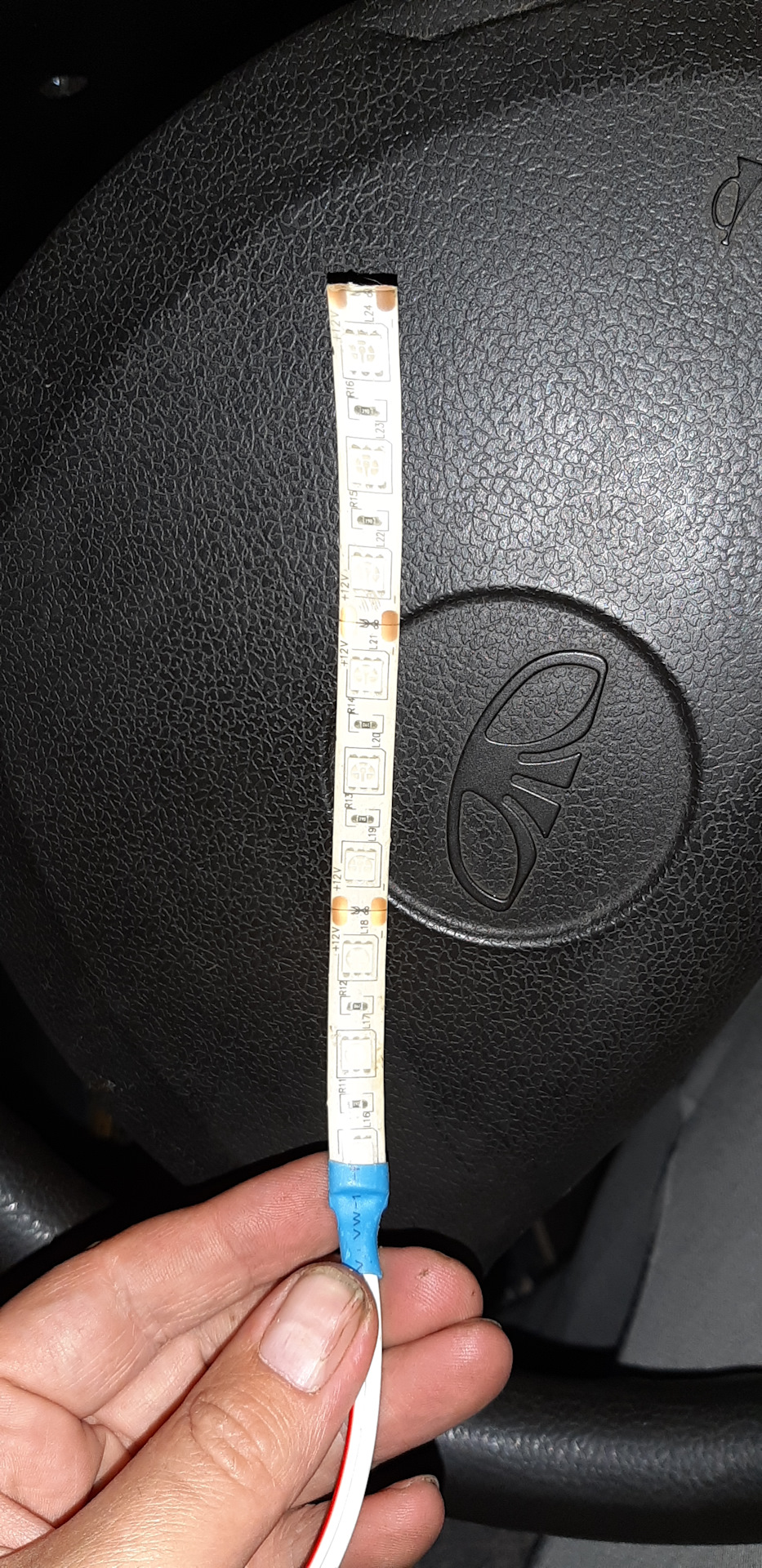

Концевики, провода и новую светодиодную ленту я купил и закинул «в долгий ящик». Мне просто не до них было…
И вот настал тот момент, когда меня посетило настроение и возможность заменить концевики. Снял я старый, уже ОЧЕНЬ УСТАВШИЙ концевик с водительской двери. Он когда-то был новый…
Сделал все по «фен-шую». Поставил новый наконечник, заизолировал термоусадкой и все поставил на место…
Но чуда не случилось…
В итоге у меня вообще перестали реагировать на открытие двери плафон и лампочка на панели приборов…
Стал «прозванивать» провода. Один провод не «прозванивался». Именно тот, который идёт на панель приборов и сигнализацию…
Так же искал решение в интернете и нашел вот такую схему из статьи о внедрении герконовых концевиков…

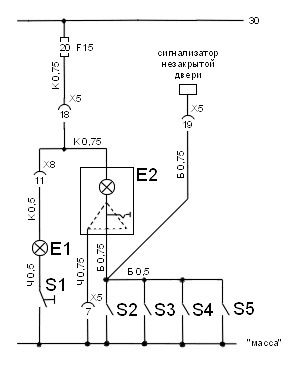

Штатная схема освещения салона Daewoo Nexia выглядит следующим образом. Основные элементы схемы:
«30» — положительный провод (постоянный «плюс»);
E1 — лампа освещения багажника;
Е2 — плафон освещения салона;
S1 — выключатель освещения (концевик) багажника;
S2…S5 — концевые выключатели дверей.
Судя по схеме, у меня перебит провод (Б-0,75), который идёт от концевиков к сигнализатору, а от него уже идёт провод на сигнализацию…
Стал его искать, но поиски не увенчались успехом. Он был закопан в жгуты проводов после разъёмов в ногах водителя. Но, предварительно, я прокинул дополнительную массу на этот провод от плафона для проверки. С проводом у меня все заработало нормально. Решением для себя я выбрал прокидку нового провода от плафона в случае неработоспособности…
Для начала заменил провод, идущий к концевику водительской двери, затем попытался открутить концевик на задней двери. Шуруп там был «слизан», а концевик барахлил. По этому последний был без сожалений разломан, а шуруп извлечен при помощи плоскогубцев…

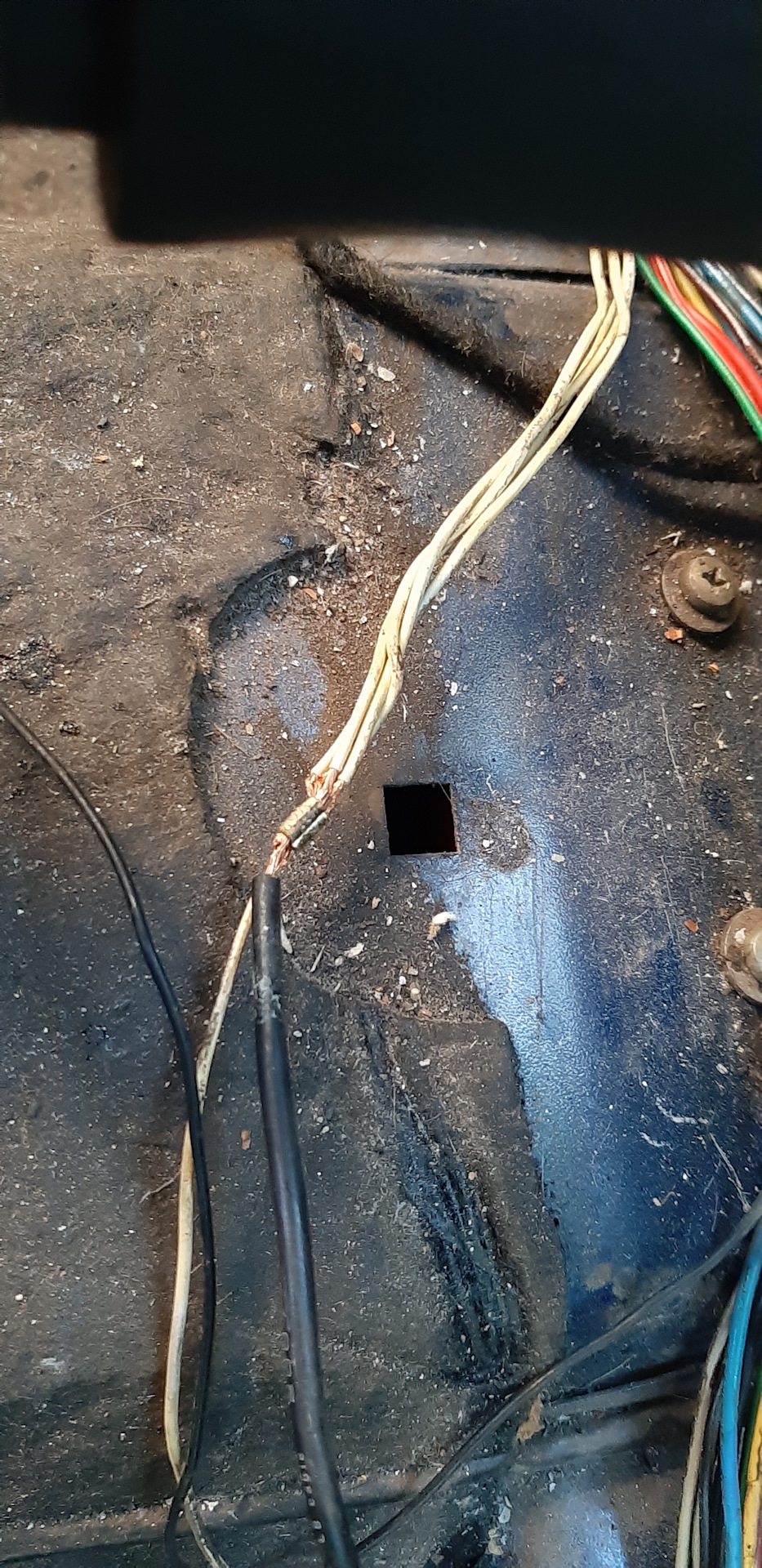

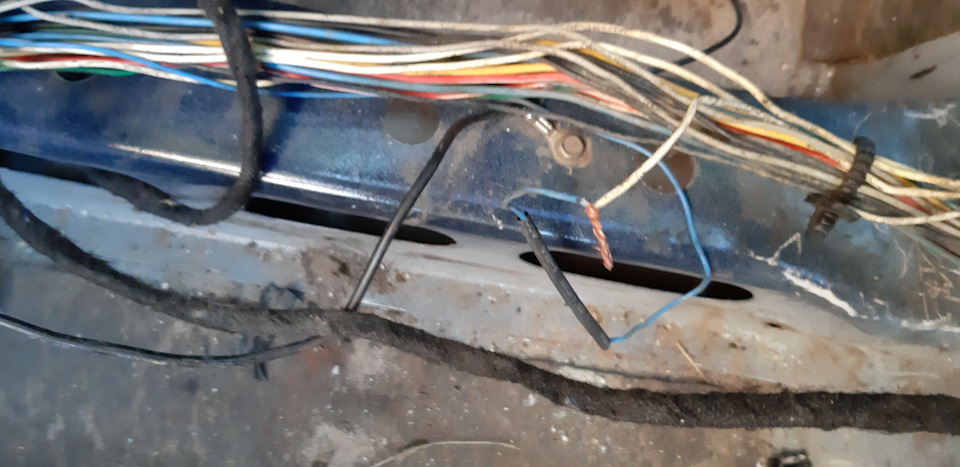

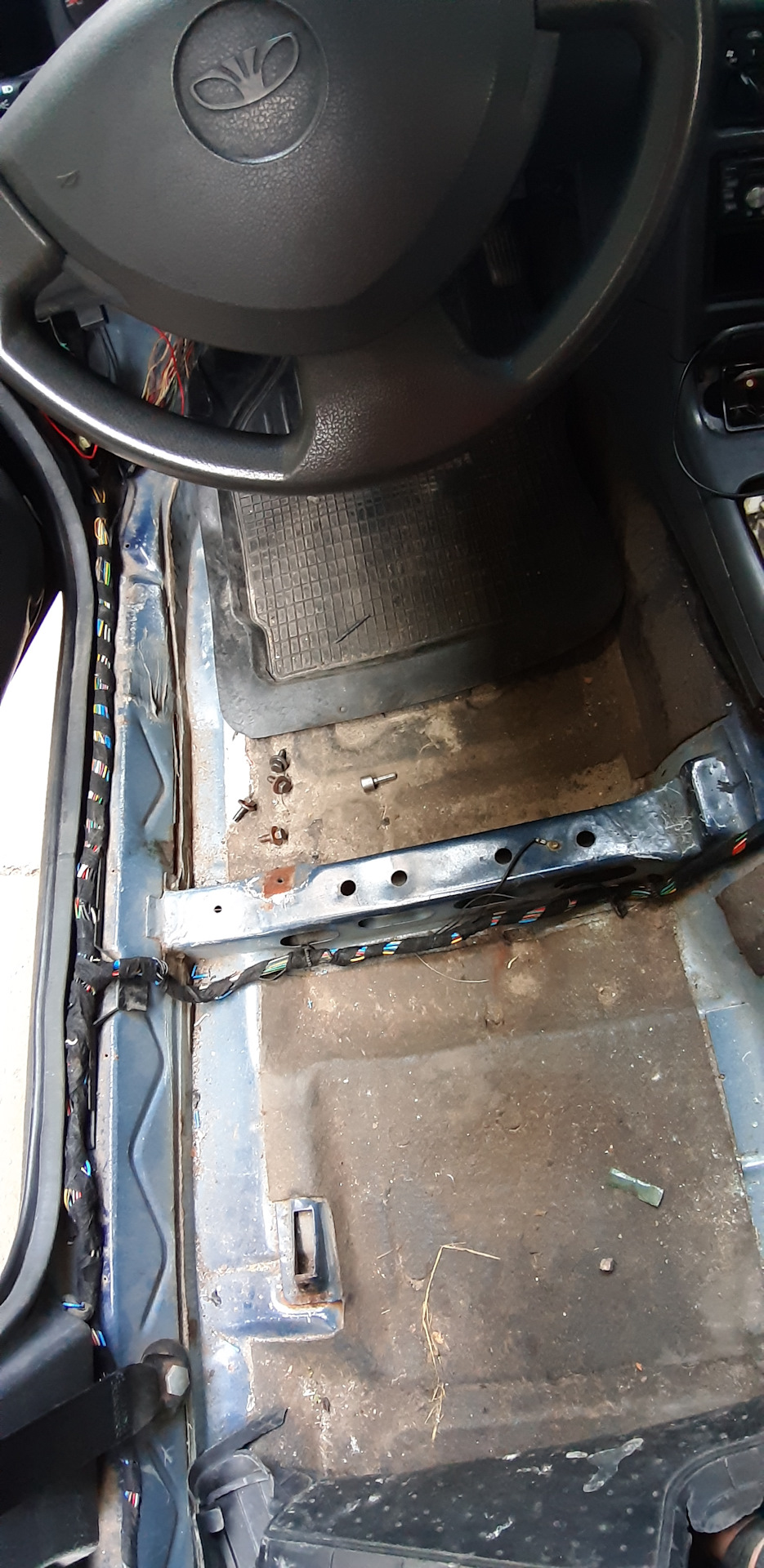

При замене провода на водительской и поиске скрутки провода с задней левой двери, были сняты кресла. Под ними я обнаружил непонятные скрутки и разъёмы…
Именно после таких находок решил заменить все провода от концевиков…
В итоге у меня сел телефон и фото процесса увы не сохранилось для истории. По этому в конце будут фото готового результата…
А пока о процессе «прокидывания» новых проводов…

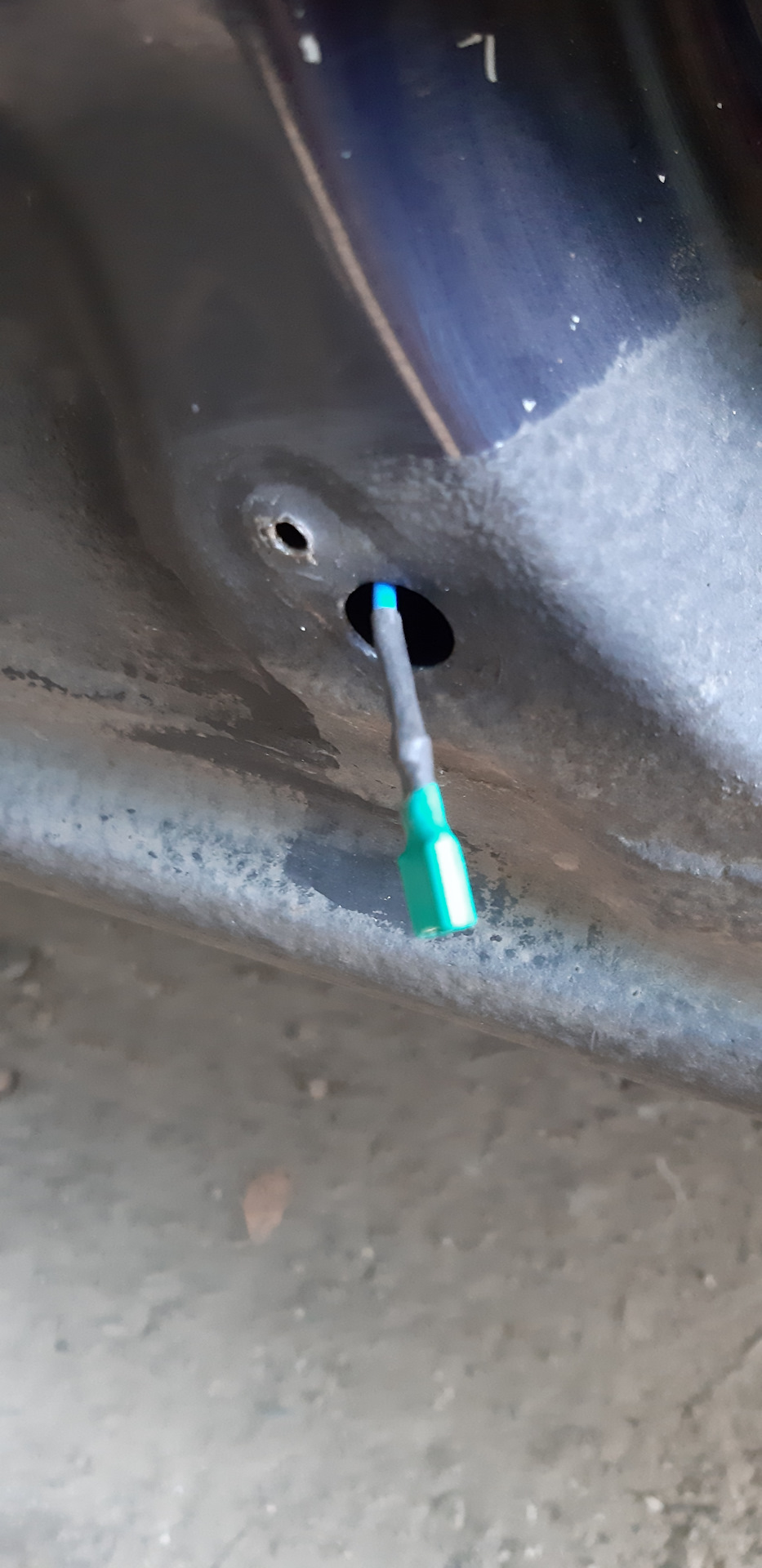

После извлечения всех концевиков (на одном даже контакт отвалился), я стал протягивать новые провода. В начале протянул провода с правой стороны, затем приступил к левой, а скрутку, которая была между сиденьями, перенес к водительской двери…
В процессе все косы проводов были обтянуты антискрипом…
Далее, для проверки проводки, скрутил все провода, которые подогнал по длине, и стал проверять на работоспособность…
К моей радости плафон и лампочка на приборке загорались при открытии каждой двери, а сигнализация реагировала на открытие двери в «режиме охраны». Теперь и дополнительную массу не нужно прокидывать..
И вот, с чистой совестью, я окончательно скрутил провода, заизолировал их, и стянул косы антискрипом и максимально аккуратно уложил все на полу…
Теперь я у меня, при открывании любой двери, загорается плафон. Осталось теперь вновь изменить подсветку ног. Но теперь я буду делать на четыре двери, чему и посвящена вторая часть…
Всем спасибо за внимание и работающих Вам концевиков дверей!
Изготовление герконовых концевиков для Нексии

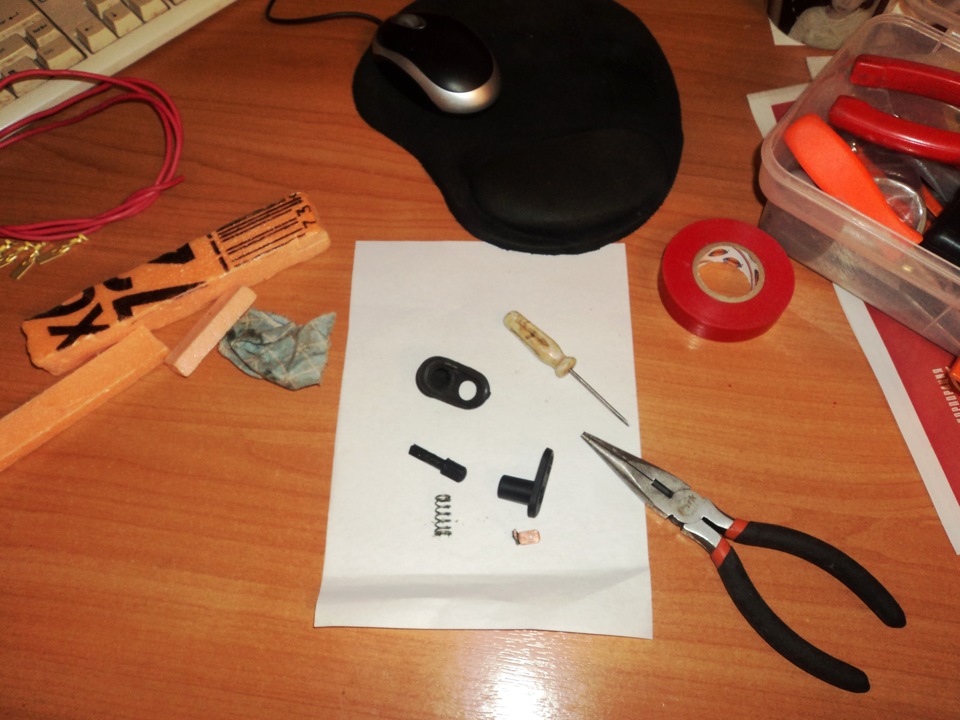

Доброго вечера Всем. Решил попробовать переделать концевик двери на авто. Снял сзади один концевик. Принес домой, помню его обрабатывал сверхтемпературным маслом наподобие литола, так что взял тряпку и стал очищать. Потом взял плоскогубцы и вытянул контакт, снял шток вместе с пружиной

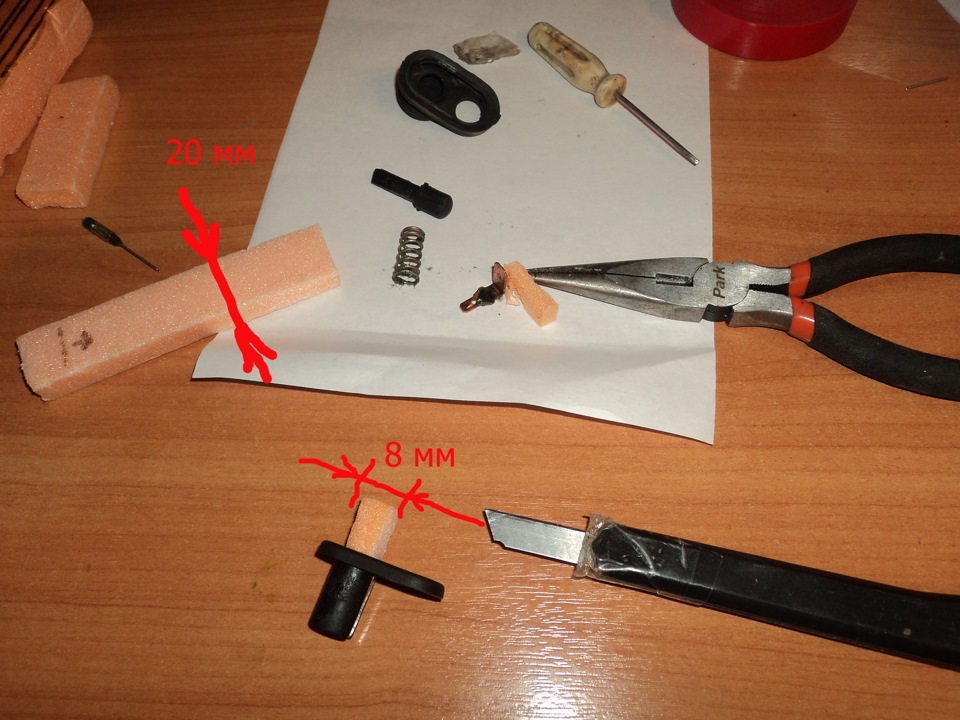

. Снова все зачистил. Оглядел разобранный концевик и подумал может сделать крепление для стеклянного геркона из техноплекса…материал мне нравиться наподобие пенопласта, но лучше и обрабатывается проще мягкий(держит удар), не гниет, не впитывает воду и.т.д. Взял высотой 2 см толщиной 8 мм и отрезал прямоугольником 8 на 8 мм
…затолкал в концевик.
. Геркон откусил один контакт, который одиночно выходит, остаются только два контакта с другой стороны, вот они нам и нужны. Взял сверло диаметром меньше чем геркон
, рукой прокрутил его и сделал отверстие в техноплексе
, глубина по размеру стеклянной части геркона. Попробовал посадить, заходил с трением и отлично держался.
Изогнул контакт на герконе(аккуратно а то треснет) зачистил концевик место «под массу»
и припаял его на массу

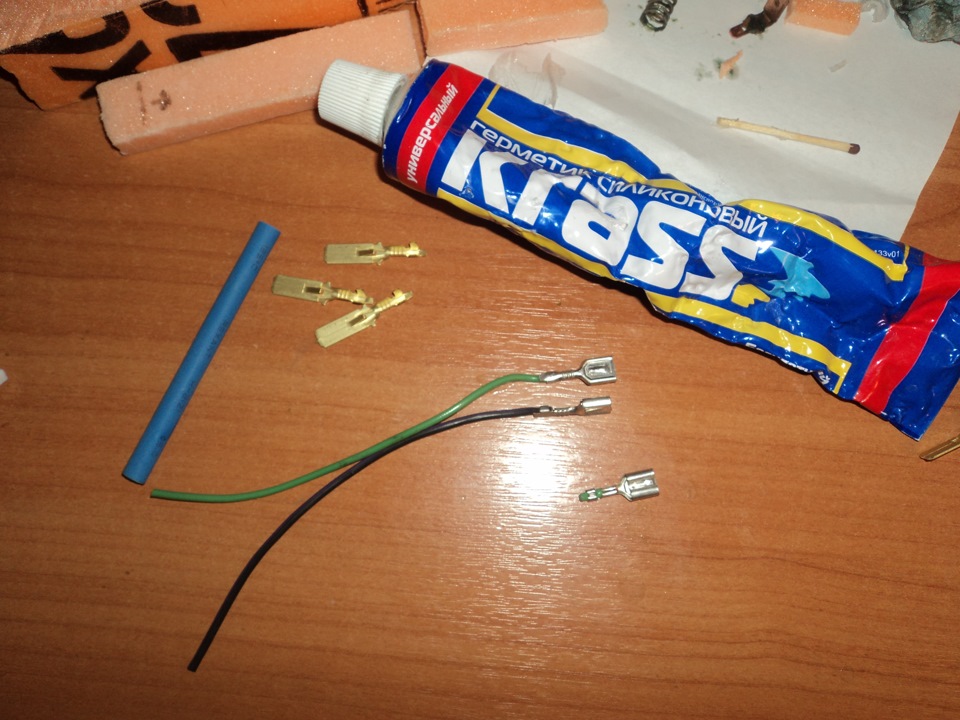

. Другой контакт геркона напаял провод(провода взял которые остались от реле контактной группы)
надел термотрубки места пайки смазал силиконовым герметиком, одел поверх термотрубки и нагрел
. Термотрубки сжались и силиконовый герметик начал выходить

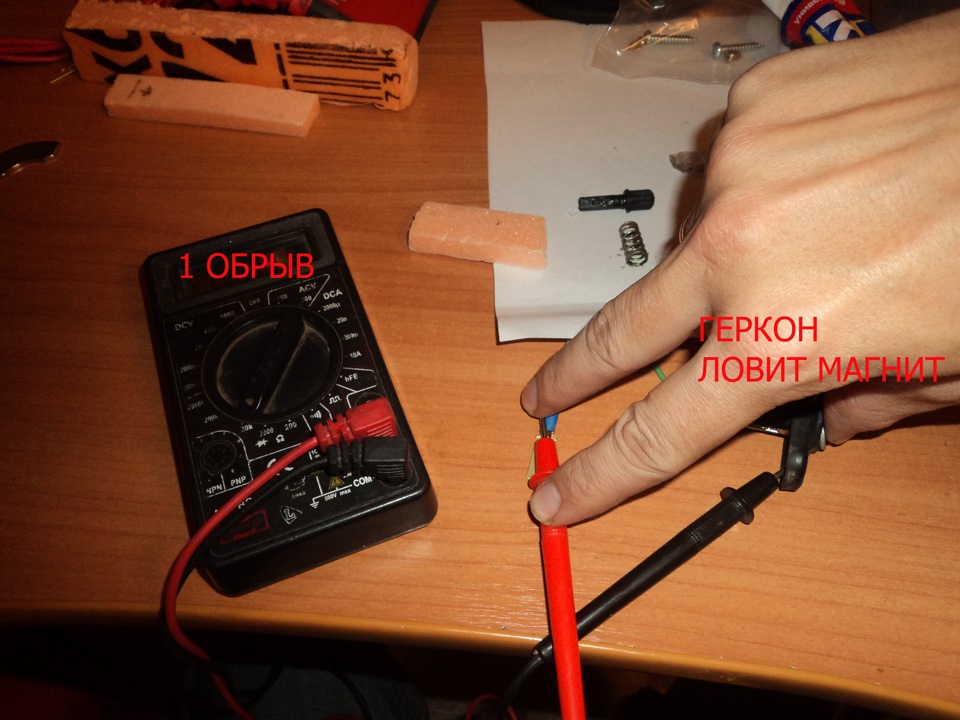

…заранее подготовился чтобы контакты пайки не ржавели и не гнили от влаги под термотрубками… Встал мультиметром и стал проверять.
Все срабатывает. Осталось покрасить сами магниты чтобы не ржавели и все установить.
Еще пару раз покрою герметиком для надежности. Продолжение установки в бортовом журнале…

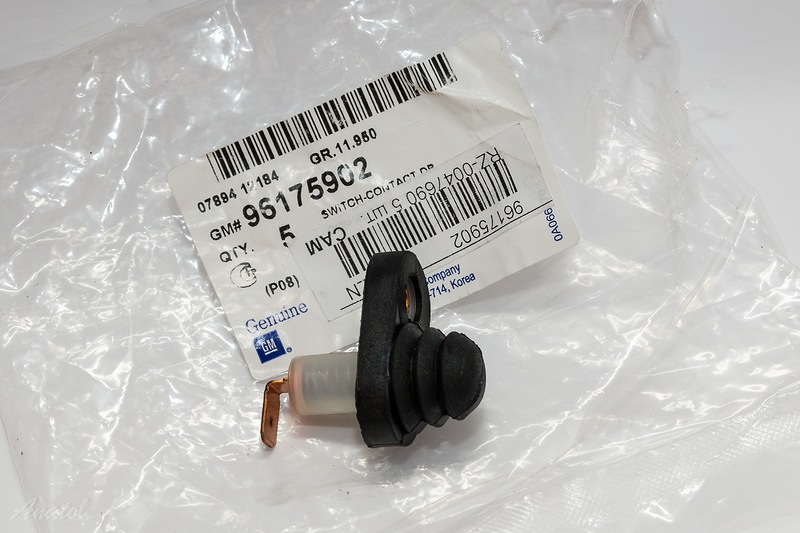

Концевик двери DAEWOO Nexia GENERAL MOTORS 96175902
| Производитель | GENERAL MOTORS |
| Оригинальный номер | 96175902 |
| Артикул | 96175902 |
Магазин запчастей Nexia SHOP предлагает вам купить автозапчасть Концевик двери DAEWOO Nexia 96175902 в наличии в Белгороде.
Концевик двери DAEWOO Nexia относится к категории Электрика, потому что в нашем интернет-магазине запчастей категория Электрика содержит множество сопутствующих запчастей к товару Концевик двери DAEWOO Nexia.
Также в нашем автомагазине вы можете найти аналоги запчасти Концевик двери DAEWOO Nexia в наличии с оригинальным номером 96175902.
Отзывы о Концевик двери DAEWOO Nexia 96175902 вы можете найти на нашем сайте интернет магазина Nexia SHOP в Белгороде.
Применимость запчасти:
96175902 Концевик двери DAEWOO Nexia применяется на следующих автомобилях:
Nexia
Производитель запчастей GENERAL MOTORS изготовил Концевик двери DAEWOO Nexia в соответствии со всеми требованиями.
Автозапчасть Концевик двери DAEWOO Nexia с оригинальным номером 96175902 является примером высокого качества, несмотря на то, что производитель GENERAL MOTORS установил для нее свой внутренний артикул 96175902.
Купив запчасть Концевик двери DAEWOO Nexia 96175902 в Белгороде, от производителя GENERAL MOTORS, вы можете быть уверены, что ваш Nexia прослужит вам долго.
Обрыв провода концевика двери на нексии
Перестала реагировать на открытие дверей моя нексия, решил разобраться в причинах и устранить неисправность.
Как выяснилось, причин данной неисправности могут быть две:
Для работы понадобится:
Снимаем концевик. Состояние места крепления концевика говорит о постоянном наличии влаги.
Немного отогнув нижнюю часть накладки средней стойки, вытаскиваем старый провод концевика и протягиваем новый провод
Надеваем на новый провод термоусадку среднего размера, чтобы потом ею закрыть место скрутки.
Соединяем скруткой старый провод (предварительно удалив сгнивший участок) с новым проводом, закрываем место скрутки термоусадкой и нагреваем ее. При наличии паяльника место скрутки можно пропаять, для надежности
Одеваем провод на концевик. Промазываем герметиком место соединения резинки с концевиком и резинки с кузовом машины.
Устанавливаем концевик на место. Теперь можно надолго забыть о проблеме, провода хватит надолго
Метки: ремонт проводки концевика двери на нексии, не работает датчик открытия двери на нексии
Комментарии
#5
pavel12
10.06.2014 10:08
Внутри концевик всегда находится в воде, когда лужи. В пороге есть для этого есть сливные (в нашем случае заливные) отверстия. Лучше ставить герконовые. У меня стоят 2 года, проблем почти не бывает.
#4
polltur
20.04.2014 07:13
Цитирую Dobryak:
У меня все концевики работают (проверял светом на открытие двери) но почему то не горит чек открытой двери на панели….лампочка целая…в чем причина?в концевиках?
под водительским сиденьем,под ковролином, есть диод. белый кубик с 2 контактами он сгнил. была такая проблема – обнаружил когда салон стирал.
#3
ALEX222
12.12.2013 17:10
Цитирую Dobryak:
У меня все концевики работают (проверял светом на открытие двери) но почему то не горит чек открытой двери на панели….лампочка целая…в чем причина?в концевиках?
ищи гдето провод сгнил, у меня так было только ещё и свет в салоне не горел на открытые двери, а на сигнализацию концевики работали.
#2
Dobryak
17.11.2013 10:26
У меня все концевики работают (проверял светом на открытие двери) но почему то не горит чек открытой двери на панели….лампочка целая…в чем причина?в концевиках?
#1
Ahmerovmr
16.11.2013 18:07
На картинке видно что под концевиком ржавчина – поэтому на мой взгляд в место герметика лучше намазать “мовилем” он законсервирует повреждение очень на долго. Проверил на своем опыте.
