Что внутри iPhone SE
В странах «первой волны» уже стартовали продажи нового смартфона от компании Apple — iPhone SE. Устройство создано для тех, кто остается верен классическому форм-фактору — дисплей с диагональю 4 дюйма и дизайн в стиле iPhone 5. Аппарат выглядит практически идентично iPhone 5S, но внутри все изменилось. Что именно? Это решили узнать ребята с популярного портала iFixit.
Как и все заметные новинки, iPhone SE тоже был полностью разобран руками экспертов iFixit. Напомним, внутри обновленного iPhone 5S находятся:
В результате вскрытия стало известно, что iPhone SE — это смесь старых и новых компонентов, которые Apple использовала в разное время. Например, дисплейная панель и сенсорный датчик идентичный таковым из iPhone 5S, то есть экран не изменился, хотя это было вполне ожидаемо. Также не претерпели изменений динамики и вибро-моторчик. Батарея сохранила свой объем, но коннекторы для нее изменились.
Как и заявлялось в официальной презентации Apple 21 марта, модем для Wi-Fi и сотовых сетей действительно новый — Qualcomm MDM9625M, который изначально появился в iPhone 6. В новом iPhone SE используется его модификация со свежими компонентами. Конструкция смартфона осталось практически той же, что и у iPhone 5S, поэтому новинка получила среднюю оценку ремонтопригодности — 6 баллов из 10 возможных.
Внутри iPhone SE: старое встречается с новым
iPhone SE внешне настолько сильно напоминает 5s, что простые люди на улице просто не могли заметить подвоха, когда под видом новинки мы подсовывали им аппарат трехлетней давности. Но, как уверили нас обитатели Купертино, внутри этот аппарат обладает самым современным технологическим наполнением. Пришло время узнать, не обманывали ли нас господа Шиллер и Кук.
Компания Chipworks стала первой, кому удалось разобрать новый смартфон, и вот что она смогла выяснить. «Вскрытие» показало, что новый iPhone SE с незначительными оговорками действительно можно назвать iPhone 6s, втиснутым в корпус iPhone 5s.
На материнской плате, очень напоминающей аналогичный компонент 5s, расположился процессор A9 с номером APL1022, что недвусмысленно указывает на производителя — компанию Taiwan Semiconductor Manufacturing Company. Маркировка даты 1604 говорит о том, что чип был изготовлен всего девять недель назад. Системная память была поставлена компанией SK Hynix и представляет собой тот же двухгигабайтный модуль LPDDR4, который используется в iPhone 6s.
Компания NXP предоставила NFC-модуль NXP 66V10 для бесконтактных платежей, который также перекочевал из iPhone 6s, равно как и шестиосевой датчик InvenSense. За беспроводную связь отвечают модем Qualcomm MDM9625M и WTR1625L, которые были впервые замечены в 2014 году в iPhone 6.
iPhone SE также получил и несколько ранее не использовавшихся компонентов, среди которых модуль усиления питания Skyworks SKY77611, чип контроля питания Texas Instruments 338S00170, флеш-память Toshiba NAND, модуль переключения антенн EPCOS D5255 и микрофон от компании AAC Technologies.
Как видно из всего вышеизложенного, перед нами действительно уменьшенная версия iPhone 6s, отличающаяся уменьшенным размером экрана и отсутствием поддержки 3D Touch. Планируете ли вы приобрести iPhone SE, после того как мы вооружили вас этим знанием?
Новости, статьи и анонсы публикаций
Свободное общение и обсуждение материалов
Лонгриды для вас
Один из основателей компании Apple Стив Возняк считает, что новые iPhone 13 почти не отличаются от предыдущего поколения. В статье поговорим о том, насколько правомочны его заявления и постараемся объективно оценить разницу между устройствами.
iPhone 11 — отличный смартфон даже по меркам 2021 года. Особенно, если вы пересаживаетесь на него с более старой модели. Рассказываем о нюансах, на которые нужно обратить внимание: цены, автономность, производительность
Apple выпускает много разных продуктов, в том числе таких, о которых ещё 10 лет никто даже не помышлял. Мы собрали, пожалуй, самые криповые гаджеты, которые в Купертино наверняка бы не выпустили
Идея(думаю не раз озвученная) : к статьям, заканчивающимся вопросом (как тут » Планируете ли вы приобрести iPhone SE, после того как мы вооружили вас этим знанием?») прикрутите голосование. Люди очень любят голосовать. И количество бессмысленных комментариев сократится. 😉
Что внутри материнской платы iPhone SE
Вскрытие обошлось без сюрпризов.
О том, что Apple готовит «бюджетную версию» iPhone заговорили еще задолго до презентации. Уже за месяц до официального мартовского анонса профильные ресурсы окрестили его iPhone SE и 21 марта компания представила модель смартфона, к которой мы были психологически готовы.
Дизайн полностью позаимствованный у iPhone 5s с аппаратной начинкой флагмана iPhone 6s. Но из чего на самом деле состоит iPhone SE? Зарубежный ресурс Chipworks разобрал новенький смартфон и представил подробный фотоотчет.
Процессор и память
В iPhone SE действительно такой же процессор, что в 6s – A9 в модификации APL1022, указывающей на производителя TSMC.
Дата разработки процессора приходится на август/сентябрь прошлого года.
«Маленький iPhone» получил 2 ГБ LPDDR4 DRAM оперативной памяти. Точной такой же модуль установлен и в iPhone 6s, а производством оперативки компания занялась в декабре 2015.
NFC и гироскоп
Беспроводной модуль NFC с маркировкой NXP 66V10 также знаком нам по представленному в сентябре iPhone 6s.
По части гироскопа все также без изменений.
Все тот же производитель InvenSense.
Модем, аудио чип, контроллер Touch Screen
Вариант исполнения модема возвращает нас во времена iPhone 6/6 Plus. В iPhone SE инженеры установили популярный чип Qualcomm MDM9625M.
С аудио все также без изменений: традиционные 338S00105 и 338S1285 от Cirrus Logic.
Контроллер Touch Screen экрана был разработан еще в далеком 2011 году и использовался в модели iPhone 5s. Broadcom BCM5976 и Texas Instruments 343S0645
Практически все компоненты позаимствованы у ранее представленных смартфонов.
Что из нового?
Единственное, что удалось обнаружить Chipworks из новых компонентов – чип с номером 338S00170, который, скорее всего, отвечает за управление питанием смартфона.
Осталось дождаться ребят из iFixit, но вряд ли они обнаружат что-нибудь новенькое в смартфоне, концепция которого предусматривала выпуск «iPhone 5s по меркам 2016 года». [CW]
Что находится внутри iPhone SE?
Сотрудники компании Chipworks, которая работает в сфере поддержки патентных портфолио, исследовали внутренности нового iPhone SE. Они обнаружили, что большинство компонентов нового смартфона Apple с 4-дюймовым экраном позаимствованы у iPhone 6s, при этом некоторые части остались от iPhone 5s.
iPhone SE действительно использует процессор A9, который присутствует в iPhone 6s. Маркировка чипа позволила определить, что изделие было собрано на заводе TSMC приблизительно 9 недель назад. В состав процессора входит модуль на 2 ГБ оперативной памяти LPDDR4 от SK Hynix, такой же, как и в iPhone 6s.
Различные элементы процессора были произведены в августе-сентябре и декабре прошлого года.
Обнаруженные в iPhone SE модуль NFC с маркировкой NXP 66v10 и инерционный сенсор также впервые использовались в iPhone 6s.
Найденные в смартфоне контроллеры сенсорного экрана Broadcom BCM5976 и Texas Instruments 343S0645 использовались во многих устройствах Apple ещё с 2011 года, в том числе в iPhone 5s.
Единственная принципиально новая деталь iPhone SE — микросхема, отвечающая за питание. Учитывая, что в состав смартфона входят модули из нескольких устройств, наличие уникальной платы для распределения питания удивлений не вызывает.
«Нам предстоит ещё многое узнать о новом iPhone, но сейчас становится ясно, что это необычный релиз от Apple. Здесь используется очень мало новых деталей, но это не говорит об отсутствии инноваций. Будучи гением и бесстрашным лидером Apple, мистер Кук создал успешный продукт, правильно скомбинировав внутренние части. Сложно выдержать баланс между старым и новым по такой низкой цене», — заявили в Chipworks.
iFixit разобрали iPhone SE. Смотри, что в внутри (фото)
Как только новое мобильное устройство поступает в продажу, специалисты из iFixit берут паяльную станцию, отвертки и прочие инструменты, и начинаю его разбирать. Ну и iPhone SE не обошли стороной, который вчера начал продаваться в странах «первой волны».
Первое, что нужно заметить, в характеристиках iPhone SE, так это увеличенный объем батареи. Если в iPhone 5 он был 1440 мАч, в модели iPhone 5s его увеличили до 1560 мАч, а в новом iPhone SE он уже стал 1624 мАч. Специалисты iFixit обращают внимание на довольно трудный процесс разборки смартфона. Некоторые компоненты очень сильно залиты клеем, что очень усложняет или же вообще делает неосуществимой замену отдельных компонентов iPhone SE.

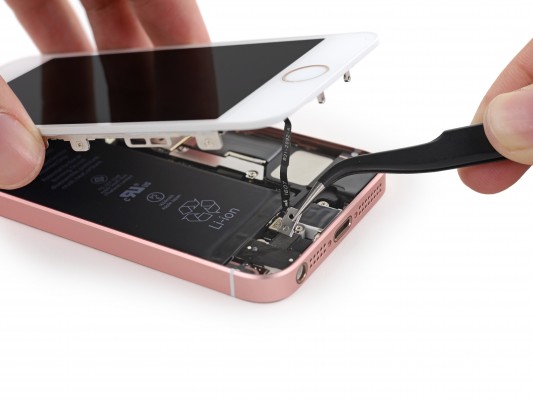

Разбор iPhone SE усложняется из-за сканера отпечатков пальцев Touch ID. Так как из-за короткого шлейф, соединяющий сенсор с материнской платой тяжело отсоединить переднюю панель.
Изучив компоненты нового айфона, мастера из iFixit сделали вывод, что смартфон собран из элементов, использовавшихся в последних четырех поколениях айфонов. В частности, в новом айфоне стоит процессор и оперативная память LPDDR4, взятые из iPhone 6s.
Контроллеры воспринимающего экрана, установленные в iPhone SE, использовались еще в iPhone 5s. а чип NXP 66V10, отвечающий за работу NFC, в первый раз был установлен iPhone 6s.
Модем и радиочастотный передатчик взяли для iPhone SE из iPhone 6, звуковой чип — из iPhone 6s, остальные составляющие также взяты у прошлых моделей. В сущности, перечень микросхем, раньше не установленных не на одном айфоне, содержит лишь контроллер питания, усилитель мощности и антенный коммутатор.
В целом, корпус нового iPhone SE собран так, как и должен был собран смартфон этого класса. Общий балл, который получил новый айфон, 6 из 10, то есть делать ремонт в домашних условиях будет трудно.
