Как выбрать бинокль (2019)

Вряд ли кому-то следует объяснять, что такое бинокль. Назначение этого прибора известно каждому – ведь это частый атрибут детских игр, не таящий в себе ничего непонятного (не счесть, сколько игрушечных биноклей было разобрано для удовлетворения детского любопытства). И, когда возникает необходимость приобрести бинокль для охоты, туризма или профессиональной деятельности, многие руководствуются детскими еще представлениями о его устройстве и особенностях – «главное, чтобы увеличение побольше было».

Однако современный бинокль – это сложный оптический прибор с множеством характеристик, заметно влияющих на возможность его использования в разных областях.

Театральный бинокль непригоден для охотника, а тяжелый астрономический бинокль будет весьма неудобен в походе.

Особенно тщательно следует подойти к подбору характеристик, если бинокль планируется применять в профессиональной деятельности – стоят профессиональные модели недешево, и ошибка в определении того или иного параметра может влететь в копеечку.

Характеристики биноклей

Максимальное увеличение (кратность) определяет, во сколько раз видимое через бинокль изображение будет крупнее видимого невооруженным взглядом.

С одной стороны, большая кратность позволяет разглядеть мелкие детали на большом удалении.

С другой стороны, большая кратность – это не всегда хорошо. Чем больше кратность, тем меньше поле зрения каждого объектива и тем меньше света в него попадает.

Поэтому бинокль кратностью больше 8 будет неудобен в театре – хоть большое увеличение и позволит разглядеть детали костюмов актеров, но малое поле зрения не даст оценить их игру, а низкая светосила сделает слабо освещенные участки сцены совершенно неразличимыми.

Для охотника оптимальной будет кратность в диапазоне 8-12 – ветки деревьев и кусты все равно не дадут что-то разглядывать на большом расстоянии, а вблизи чересчур мощный бинокль даст слишком маленькое поле зрения.

Кратность 15-20 пригодится при использовании бинокля на открытых пространствах – но следует иметь в виду, что при таком увеличении картинка уже будет заметно «дрожать» из-за тремора рук, а сами такие бинокли довольно тяжелы и имеют больший размер.

Модели с кратностью более 20 применяются, когда увеличение изображения важнее всего остального – они тяжелы, дороги и требуют установки на штатив для получения стабильного (не «трясущегося») изображения.

Чтобы понять, каким именно будет поле зрения выбранного бинокля, следует обратить внимание на два параметра – истинный угол зрения и линейное поле зрения. Оба этих параметра характеризуют поле зрения.

А тем, кто использует бинокль для наблюдения за наземными объектами, проще ориентироваться на линейное поле зрения – оно показывает, какой максимальной длины отрезок будет полностью виден в бинокль на расстоянии 1000 м.

Для устранения проблем, возникающих при большой кратности, диаметр объектива на мощных биноклях увеличивают – это позволяет слегка компенсировать потерю светосилы и уменьшение поля зрения.

Кратность и диаметр объектива (апертура) являются наиболее важными параметрами бинокля и обычно указываются как в его названии, так и в маркировке на корпусе в виде АхВ, где А – кратность, В – диаметр объектива.

Поделив диаметр объектива на кратность, можно получить еще один важный параметр – диаметр выходного зрачка, т.е. диаметр изображения, формируемого объективом на зрачке глаза.

Этот параметр определяет светосилу (относительную яркость) бинокля и должен быть не меньше диаметра зрачка человеческого глаза. Однако зрачок глаза может менять свой размер от 2 до 8 мм в зависимости от освещенности, поэтому подбирать выходной зрачок следует по тому, при какой освещенности планируется использовать бинокль.

В солнечный день на открытой местности и 3 мм выходного зрачка будет достаточно, в ясный день на городской улице или в лесу потребуется диаметр около 5 мм, а в сумерках – от 7 мм.

Увеличение выходного зрачка достигается либо уменьшением кратности, либо увеличением апертуры (и соответственно, габаритов и цены) бинокля. Какой вариант вам подойдет лучше – зависит, опять же, от сферы применения бинокля.

На светосилу влияет также просветляющее покрытие линз – нанесенная на оптические элементы пленка, увеличивающая светопропускание за счет устранения бликов.

— усложнение конструкции ведет к удорожанию;

— очень сложно обеспечить строгую синхронность подстройки кратности на обоих объективах, поэтому раздвоение изображения и повышенная нагрузка на глаза в такихз моделях бывают довольно часто;

— такую конструкцию сложно герметизировать.

Вынос выходного зрачка – это расстояние от поверхности глаза до внешней линзы окуляра. Для людей с хорошим зрением этот параметр не сильно важен, но если вы носите очки, то при выносе выходного зрачка менее 15 мм могут возникнуть проблемы – очки просто не дадут поднести бинокль так близко к глазам.

Впрочем, не обязательно смотреть в бинокль через очки – многие модели позволяют отрегулировать окуляр конкретно под остроту зрения. Следует только убедиться, что ваша острота зрения попадает в диапазон диоптрической коррекции бинокля.

Призма.

Самая простая конструкция бинокля (галилеевская) не имеет призм, и в каждом объективе все линзы расположены на одной линии. Такая конструкция дешевле и обеспечивает большую светосилу, (т.к. исключается сложный оптический элемент), но при этом она сильно ограничивает кратность бинокля.

Редко встречаются бинокли без призмы с кратностью больше 5 – да и те имеют неприлично большие габариты (представьте себе две соединенные подзорные трубы). Поэтому чаще всего такая конструкция применяется в театральных биноклях, где важны малые габариты и высокая светосила, а большая кратность не нужна.

При использовании длиннофокусных линз (в биноклях с большим увеличением) для уменьшения линейных габаритов используются призмы, «складывающие» оптическую ось объектива. Такие бинокли называются призматическими.

Призмы типа Porro (по имени автора – итальянского оптика Игнацио Порро) считаются классической, именно она определяет характерный внешний вид морского бинокля с широко разведенными объективами. Призма Porro обеспечивает минимальные потери света, но увеличивает габариты прибора. Последнее, впрочем, не всегда является недостатком: эта призма позволяет разнести ось окуляра и ось объектива, что сильно влияет на «трехмерность» видимого изображения.

Основным преимуществом бинокля перед подзорной трубой является то, что при использовании бинокля сохраняется бинокулярное зрение, позволяющее наблюдателю четко различать, какие объекты в поле зрения находятся дальше, а какие – ближе. Разведение объективов в стороны позволяет усилить этот эффект, увеличив «глубину» видимого пространства.

Однако не всегда это бывает нужно – иногда требуется более «плоское» изображение. В этом случае объективы наоборот, сводятся почти вплотную – и это тоже делается с помощью призм Porro. Кроме того, конструкция, в которой объективы объединены в одном корпусе, намного устойчивее к ударам.

Призмы Porro II имеют все преимущества и недостатки призм Porro, немного отличаясь от них формой и габаритами. Бинокли с такой призмой будут чуть уже классических, зато толще – форма объектива у них ближе к цилиндрической.

Бывает, что все вышеперечисленные параметры у двух моделей одинаковы, но цена одного раз в десять больше. Профессиональные модели отличаются некоторыми особенностями, заметно влияющими как на качество изображения и светосилу бинокля, так и на его стоимость:

— Материал призм. Призмы изготавливаются из бариевого или боросиликтного крона – бесцветного стекла с низкой дисперсией света в нем. Крон BK-7, из которого изготовлены призмы большинства биноклей, имеет больший предельный угол внутреннего отражения, из-за чего изготовленная из него призма имеет большие размеры (либо «подрезает» изображение по углам).

Призмы из крона BaK-4 компактнее, легче, имеют меньшую дисперсию (меньше искажают изображение), но намного дороже. Призмы из BaK-4 – один из основных признаков профессиональной модели.

— Герметичный корпус с азотным наполнением, во-первых, предотвращает запотевание стекол в любых погодных условиях, во-вторых, предотвращает попадание пыли и влаги внутрь корпуса и обеспечивает водонепроницаемость при падении бинокля в воду.

— Стабилизация изображения позволяет получить четкое, не «дрожащее» изображение даже при использовании с рук бинокля с большой кратностью. К сожалению, эта опция очень сильно увеличивает цену прибора. Установка бинокля на штатив, конечно, не так удобна, зато даст устойчивое изображение по меньшей цене для тех моделей, у которых есть возможность крепления на штатив.

Варианты выбора биноклей

Любителям театра наверняка пригодится театральный бинокль – с ним вы будете с легкостью следить за игрой актеров даже с самой дальней галерки.

Легкий бинокль для спорта и отдыха поможет рассмотреть в деталях интересную сцену и при этом не стеснит вас во время пробежек и не займет много места в рюкзаке или сумке.

Охотникам, рыболовам и туристам придется по душе полевой бинокль.

Астрономы пользуются биноклями с большой кратностью – это позволяет рассматривать небесные объекты с максимальным увеличением.

Если бинокль нужен вам для профессиональной деятельности – выбирайте среди соответствующих моделей.

Источник

О биноклях

Выбираем бинокль

Главные особенности бинокля

Смотрим в оба. Возможность проводить наблюдения, задействовав оба глаза, что не только удобно, но и благодаря стереоэффекту позволяет получить объемное изображение.

Видим больше. Большое поле зрения делает бинокль идеальным инструментом для наблюдений звездных полей, астеризмов и ярких комет. Также бинокль часто используется для общего обзора созвездий.

Основные характеристики биноклей

Увеличение бинокля

В оптических приборах увеличение обычно обозначается как X (читается «крат») и указывает, во сколько раз увеличивается линейное изображение объекта. Так, бинокль с увеличением 12Х, увеличивает размер объекта в 12 раз (делает его в 12 раз ближе к наблюдателю). Как правило, в продаже имеются бинокли с увеличением от 7 до 25Х. Стоит обратить внимание, что с ростом увеличения становится трудней удерживать объект в поле зрения, поэтому рекомендуется установить бинокль на штатив.

Апертура

Апертура или диаметр объектива бинокля, как правило, указывается в миллиметрах. Чем больше апертура, тем больше света способен собрать объектив, тем более тусклые объекты становятся доступны наблюдателю. По апертуре бинокли условно можно разделить на несколько категорий:

Поле зрения бинокля

Еще одним важным параметром является поле зрения, те видимая через бинокль часть пространства (ее называют также истинным уголом поля зрения (Real angle of view)). В астрономии поле зрения бинокля принято обозначать в градусах, что говорит о том, какая часть неба будет доступна наблюдателю. Нередко производители указывают так называемое «линейное поле зрения», которое имеет смысл только для наземных наблюдений и выражается в максимально доступном линейном изображении объектов (в метрах), которое можно увидеть с расстояния 1 км. Линейное поле зрения в метрах легко перевести в градусы, для этого его следует поделить на 17.4.

Выходной зрачок

Вынос выходного зрачка

Призмы бинокля

Необходимо отметить, что существует два вида Порро-призм: BaK-4 и BK-7. Благодаря конструктивным особенностям, BaK-4 пропускают через себя практически весь свет, что позволяет получать наиболее качественную картинку. Для того, чтобы определить, какие именно Порро-призмы установлены в приборе, следует окуляры бинокля расположить на некотором расстояние от глаз (как правило, на расстоянии выходного зрачка) и посмотреть на изображение позади окуляров. Если изображение будет круглым, то в бинокле используется BaK-4 призмы, а если изображение будет ромбовидным с перепадами яркости, то BK-7.

Схематическое устройство биноклей с Порро призмами (слева) и Roof Призмами (справа)

Просветляющее покрытие

Обычно бинокль состоит из 6-10 линз, каждая поверхность которых отражает небольшую часть света (до 4%), проходящего через них. Таким образом, из 100% поступающего в объектив света, до глаз наблюдателя доходит от 45% до 60% (в зависимости от количества оптических поверхностей в бинокле). Чтобы уменьшить отражение от линз, на каждую из оптических поверхностей наносят специальное просветляющее покрытие, например фторид магния (MgF или MgF2). Для бинокля, состоящего из 10 линз, такое покрытие пропускает в среднем 73% света (отражая 27%).

Гораздо лучшие результаты дает применение просветляющего покрытия, состоящего из нескольких различных по химическому составу слоев (многослойное просветление), что позволяет свести отражение к минимуму. К сожалению, производители биноклей (как и любого другого оптического прибора), желая сократить затраты на производство, просветляют не все оптические поверхности, а также уменьшают количество слоев в просветляющем покрытии. Ниже приведена стандартная терминология, описывающее качество просветления оптических приборов.

Итог

Источник

Выбираем бинокль

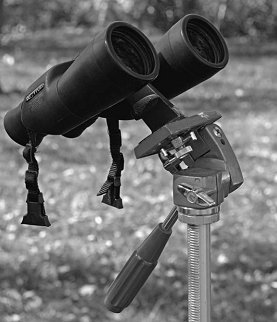

Бинокль установленный на фотоштатив с помощью L-адаптера

Апертура

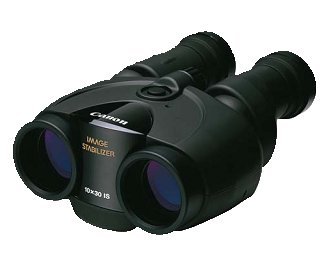

Бинокль со стабилизацией изображения фирмы Canon

Поле зрения бинокля

Обычно бинокль состоит из 6-10 линз, каждая поверхность которых отражает небольшую часть света (до 4%), проходящего через них. Таким образом, из 100% поступающего в объектив света, до глаз наблюдателя доходит от 45% до 60% (в зависимости от количества оптических поверхностей в бинокле). Чтобы уменьшить отражение от линз, на каждую из оптических поверхностей наносят специальное просветляющее покрытие, например фторид магния (MgF или MgF₂). Для бинокля, состоящего из 10 линз, такое покрытие пропускает в среднем 73% света (отражая 27%).

Гораздо лучшие результаты дает применение просветляющего покрытия, состоящего из нескольких различных по химическому составу слоев (многослойное просветление), что позволяет свести отражение к минимуму. К сожалению, производители биноклей (как и любого другого оптического прибора), желая сократить затраты на производство, просветляют не все оптические поверхности, а также уменьшают количество слоев в просветляющем покрытии. Ниже приведена стандартная терминология, описывающее качество просветления оптических приборов.

Источник

На что влияет диаметр выходного зрачка в бинокле?

Мы регулярно рассказываем о разных технических особенностях биноклей и в этот раз затронем такое понятие, как «диаметр выходного зрачка». Вам стоит прочитать эту статью, если вы планируете использовать оптический прибор в условиях слабой освещенности – например, в сумерках, в пасмурную погоду или в предрассветные часы.

Диаметр выходного зрачка (мм)

Этим термином называют ширину светового потока, который проходит через окуляр бинокля и попадает в глаз наблюдателя. Это расчетная величина, которая определяется как отношение диаметра объектива к увеличению оптики. То есть для бинокля 8х40 диаметр выходного зрачка будет равен 5 мм. У зрачка человеческого глаза тоже есть свой диаметр. Обычно в течение дня он меняется от 2 до 8 мм. Если у бинокля маленький диаметр выходного зрачка, в глаз будет попадать мало света, а значит, картинка в оптическом приборе будет темной и вести наблюдения при слабой освещенности будет нельзя. Для комфортных наблюдений в любое время суток рекомендуется использовать бинокли с выходным зрачком в 5–7 мм.

Немного об удалении выходного зрачка

Вынос выходного зрачка – параметр, важный для тех, кто носит очки. Это расстояние от окуляра до глаза, на котором можно наблюдать наиболее четкую картинку. Когда глаз наблюдателя находится дальше или ближе, изображение становится размытым, а поле зрения сужается. Если вы носите очки и ведете наблюдения в них, вы не можете поднести окуляры бинокля прямо к глазам, а значит, расстояние от глаза до окуляра увеличивается. Поэтому людям с идеальным зрением подходят модели с удалением выходного зрачка в 10–15 мм, тем же, кто носит очки, мы рекомендуем выбирать бинокли с выносом не менее 15 мм.

В нашем интернет-магазине вы найдете бинокли разных брендов, предназначенных для ведения разных наблюдений. Затрудняетесь с выбором? Звоните или пишите – мы поможем подобрать оптимальный оптический прибор!

4glaza.ru
Апрель 2018

Использование материала полностью для общедоступной публикации на носителях информации и любых форматов запрещено. Разрешено упоминание статьи с активной ссылкой на сайт www.4glaza.ru.

Производитель оставляет за собой право вносить любые изменения в стоимость, модельный ряд и технические характеристики или прекращать производство изделия без предварительного уведомления.

Другие статьи о биноклях, монокулярах и зрительных трубах:

Источник

Что есть что в рецепте для очков?

Расшифровка рецепта на очки должна показывать не столько то, насколько ваше зрение «плохое», сколько то, как коррекция зрения может улучшить ваше зрение. Целью очков и контактных линз всегда является полноценная коррекция зрения, независимо от того, что написано в рецепте.

Цифры, десятичные дроби, плюсы и минусы могут показаться языком, на котором говорят только глазные врачи, но их значения более просты, чем вы думаете: все они так или иначе связаны с распространенными заболеваниями глаз.

Колонка «Сфера» особенно полезна, поскольку значение, близкое к нулю, означает более легкое состояние. Но цифры в вашем рецепте могут рассказать вам и о близорукости, и о дальнозоркости (включая пресбиопию), и об астигматизме.

Ответ содержится в вашем рецепте на очки

Прежде чем перейти к измерениям, нужно понять, как в рецепте обозначаются измерения для правого и левого глаза.

Строка, обозначенная O.D., предназначена для правого глаза; строка, обозначенная O.S., предназначена для левого глаза. Эти буквы, O.D. и O.S., являются аббревиатурой oculus dexter и oculus sinister, что в переводе с латыни означает «правый глаз» и «левый глаз».

Если вы не знаете, близоруки вы или дальнозорки, рецепт поможет вам ответить на этот вопрос. Начнем с поля, которое обычно указывается первым: сфера.

Сфера (или SPH)

Обозначение в колонке «сфера» показывает, насколько вы близоруки или дальнозорки.

В колонке «сфера» вы видите знак минус и цифры в каждой строке? Это означает, что у вас близорукость, и близкие предметы видны более четко.

Если вы видите знак плюс и цифры, значит, у вас дальнозоркость, то есть вы лучше видите предметы, находящиеся на большом расстоянии.

Чтобы узнать, насколько велика ваша близорукость или дальнозоркость, перейдите к цифрам рядом со знаками плюс или минус.

Степень близорукости различается следующим образом:

Дальнозоркость классифицируется следующим образом:

Для обоих типов, чем ближе вы находитесь к нулю, тем лучше ваше зрение.

Цилиндр (или CYL)

Это значение относится только к людям с астигматизмом – распространенной проблемой, связанной с искривлением роговицы перед зрачком.

Чем больше это число, тем значительнее степень астигматизма. Более значительный астигматизм может сильнее повлиять на качество вашего зрения без посторонней помощи.

Если у вас указан номер цилиндра, то у вас также есть номер оси. Это только угловое измерение астигматизма, оно не влияет непосредственно на качество зрения.

Величина аддидации

Это значение относится к пресбиопии – потере способности фокусироваться на близких объектах с возрастом. Пресбиопия – это нормальная часть процесса старения, и обычно она проявляется примерно после 40 лет.

Величина аддидации – сокращение от дополнительной увеличительной силы – относится к нижней линзе в мультифокальных очках. В отличие от сферы и цилиндра, это всегда положительное число (даже если ему не всегда предшествует знак плюс). Чем выше величина аддидации, тем мощнее нижняя линза.

PD означает межзрачковое расстояние – расстояние между зрачками ваших глаз в миллиметрах. Это справочное число для очков, которое также не влияет на то, насколько хорошо или плохо ваше зрение.

Обычно встречаются два разных значения PD. Это означает, что один зрачок находится немного дальше от вашего носа, чем другой. Такое значение может составлять всего один миллиметр и, опять же, не влияет на силу зрения.

Совместная работа

Ваше зрение почти всегда будет немного лучше или хуже, чем у другого человека. Но современные технологии обследования, высококачественное производство линз и квалифицированные офтальмологи работают рука об руку, чтобы сделать ясное зрение реальностью для каждого.
