Математика. 6 класс

Использование масштаба

Выберите правильный ответ.

Что показывает численный масштаб:

Размер предмета остался прежним.

Текстовая задача

Выберите правильные варианты ответов.

Определите масштаб, если известно, что 1 см на плане изображает отрезок длинной 25 см; 36 дм.

Изображение на карте

Соедините масштаб с верным расстоянием на карте.

Расстояние между двумя городами равно 150 км. Определите расстояние между изображениями этих городов на карте при трёх разных масштабах карты.

Туристический поход

Выберите верный ответ из выпадающего списка.

Давайте вычислим пройденное группой туристов расстояние, если по карте они прошли 30 см, а масштаб карты 1 : 50 000.

Масштаб – 1 : 50 000

Рисунок в масштабе

Заполните пропуски в решении задачи.

Насекомое имеет длину 2 мм. Художник изобразил его в масштабе 20 : 1.

Какова длина насекомого на рисунке?

Ответ дайте в сантиметрах.

Тогда размер насекомого на рисунке будет равен:

Переведём миллиметры в сантиметры и получим ответ:

Ответ: на рисунке насекомое будет иметь длину 4 см.

Расстояние на местности

Подставьте в таблицу верные ответы.

Масштаб

Подчеркните верный ответ.

Как правильно записать масштаб карты, если один сантиметр на карте соответствует трём миллионам сантиметров на местности?

Москва – Санкт-Петербург

Выделите цветом правильный ответ.

Длина железной дороги Москва – Петербург приближённо равна 640 км. Отрезком какой длины нужно изобразить эту дорогу на карте, если применить масштаб 1 : 20 000 000.

Уменьшена или увеличена деталь

Заполните пропуски в решении.

На одном чертеже деталь изображена в масштабе 1 : 4, а на другом – та же деталь в масштабе 4 : 1. На каком чертеже изображение детали получилось увеличенным в 4 раза по сравнению с действительными размерами детали?

Из определения следует, что масштаб : показывает детали.

Источник

Масштаб в математике

Статья находится на проверке у методистов Skysmart.
Если вы заметили ошибку, сообщите об этом в онлайн-чат (в правом нижнем углу экрана).

Понятие масштаба

Чтобы понять, что такое масштаб в математике нужно вспомнить тему отношений чисел и пропорций.

Масштаб — это дробь, где в числителе единица, а в знаменателе то число, которое показывает во сколько раз уменьшено расстояние на плане местности, чем на самой местности.

Другими словами, масштабом называют отношение длины отрезка на карте к длине соответствующего отрезка на местности.

Масштаб бывает трех видов:

Определение масштаба на карте

На математике в 6 классе обязательно будут задания, как найти масштаб карты. Разберемся в этом вопросе.

Нужно потратить очень много сил, чтобы изобразить дом в натуральную величину, поэтому и придумали такой инструмент, как масштаб. Ведь намного проще описать большой объект в рисунке, чертеже или макете.

Масштаб — это отношение размера изображения к размеру изображаемого объекта.

Масштаб карты — это отношение длины отрезка на карте к его действительной длине на местности.

На карте Российской Федерации указан масштаб (1 : 500 000). Читается это так: карта сделана в масштабе одна пятисот тысячная. Такой масштаб значит, что в 1 см на карте помещается 500 000 см реального расстояния. То есть отрезок на изображении в 1 см соответствует отрезку на местности в 5 км. А если взять отрезок в 3 см, то на местности этот отрезок составит 15 км.

Численные масштабы карт и соответствующие им масштабы на местности:

Масштаб 1 : 100 000

Масштаб 1 : 10000

Масштаб 1 : 5000

Масштаб 1 : 2000

Масштаб 1 : 1000

Масштаб 1 : 500

Масштаб 1 : 200

Масштаб 1 : 100

Решение задач на масштаб

Для закрепления темы решим несколько математических задач на масштаб за 6 класс.

Пример 1. Длина отрезка на карте равна 8 см. Найти длину соответствующего отрезка на местности, если масштаб карты равен 1 : 10 000.

8 * 10 000 = 80 000 (см) — это 10 000 частей

Пример 2. Расстояние между двумя городами 400 км. Найти длину отрезка, который соединяет эти города на карте, выполненный в масштабе 1:5000000.

400 км = 400 000 м = 40 000 000 см

40000000 : 5000000 = 40 : 5 = 8

Пример 3. Расстояние от Москвы до Санкт-Петербурга по прямой составляет примерно 635 км. По автотрассе протяженность маршрута 700 км. Во сколько раз надо уменьшить это расстояние, чтобы его можно было изобразить в виде отрезка длиной в 14 см?

Источник

Масштаб. Измерение расстояний по планам, картам и глобусу. Урок 3

Как обозначается масштаб?

Масштаб плана или карты всегда один, но указываться он может тремя разными способами. Способы обозначения масштаба следующие:

Численный масштаб имеет вид дроби, например 1:1000, числитель которой показывает единицу измерения на карте, а знаменатель – во сколько раз она уменьшена по сравнению с действительным расстоянием, второе число называется величиной масштаба. Масштаб 1:1000 нужно читать так «один к тысячи», а обозначает он, что 1см на плане соответствует 1000 см на местности. То есть этот масштаб показывает, что действительное расстояние уменьшено в 1000 раз. Числитель и знаменатель дроби численного масштаба указываются в одинаковых единицах – в сантиметрах, ведь у дроби всегда так. Чем больше знаменатель дроби, тем меньше сама дробь, а значит, мельче масштаб. Например, масштаб 1 : 100 000 мельче, чем масштаб 1:10 000.

Масштаб топографическтй карты

Но, зная математику, мы легко можем перевести сантиметры в метры или километры. Чтобы делать это быстрее, переводя в метры, просто зачёркиваем 2 нуля, так как в 1м – 100 см, а в километры – убираем 5 нулей. Пример: 1:1000 – убираем 2 нуля и получаем 10 метров. Если масштаб один к ста тысячам, например, тогда уже можно перевести знаменатель и в километры – 1:100 000, для этого уберём 5 нулей, потому что в 1 км 100 000 см. Получим, что в 1 см на карте 10 км на местности, а это будет уже другой вид масштаба – именованный.

Именованный масштаб указывается на всех картах, он дополняется словами. В 1 см – 10 м, 10 м – это величина масштаба. Для примера переведём численный масштаб в именованный, пользуясь правилом, обсуждаемым выше:

При необходимости обратного перевода добавляем те же нули, при переводе километров в сантиметры добавим 5 нулей, метров в сантиметры – 2 нуля. Например:

Для непосредственного определения расстояния по картам и планам служит линейный масштаб. Это график, помещаемый внизу карты в виде линейки (масштабная линейка), в России она разделёна на сантиметры. Справа от нуля у каждого деления линейки подписано истинное расстояние на местности, равное одному, двум или нескольким величинам масштаба. Слева от нуля сантиметр линейки разбивают на меньшие деления, например на миллиметры, для получения более точных результатов.

Параметры точности масштаба

Точность масштаба на чертеже ограничена расстоянием в 0,01 см. Количество метров, соответствующее этому показателю на местности, и называется определением «графическая точность».

Чтобы узнать этот показатель, нужно воспользоваться градусной сеткой и провести некоторые вычисления. Лучше всего использовать численный масштаб. Берем его знаменатель и делим на 10 000, поскольку 1 см плана содержит 10 тысяч отрезков по 0,01 см. Полученное число и будет соответствовать размеру точности.

Например, если карта имеет масштаб 1:25 000, его точность на местности будет составлять 2,5 метра, а для схемы 1:100 000 – 10 метров и так далее.

Как измерять расстояние по карте, плану или глобусу?

Измерять расстояния можно при помощи масштаба или градусной сетки (на плане её нет). Второй способ мы изучим немного позднее. Чтобы узнать расстояние на местности, нужно расстояние между двумя точками на карте или плане измерить при помощи линейки (этот способ подходит для прямых линий, для извилистых пользуются курвиметром или измерением малым раствором циркуля).

Измерения нужно производить очень точно, учитывая миллиметры. Затем полученные данные умножить на величину масштаба. Например, если при измерении мы получили расстояние 1,4 см, а масштаб карты в 1см 10 000 км, нужно умножить 1,4 на 10 000, получится 14 000 км – это и есть расстояние на местности. Нужно знать, что мы узнаём не действительное расстояние, а его проекцию. Линия на карте может иметь разные неточности в связи с углом наклона земной поверхности.

При помощи линейного масштаба измеряют расстояние линейкой или циркулем, переносят это расстояние на масштабную линейку и без дополнительных расчетов получают искомое расстояние. При этом неизбежны ошибки, которые зависят от масштаба и проекции карты. Чем крупнее масштаб карты, тем точнее измеренные расстояния.

Глобус – объёмная модель Земли. Он показывает шарообразную форму нашей планеты. На нём все объекты изображены в неискажённом виде. В отличие от карты, они сохраняют свою форму, площадь, длину. Направления на глобусе совпадают с направлениями на Земле. У глобуса всюду один и тот же масштаб, который обычно надписывается в южной части Тихого океана. Масштабы школьных глобусов очень мелкие: 1:50 000 000, т. е. в 1 см – 500 км, истинное расстояние на нём уменьшается в 50 миллионов раз.

Для определения расстояний по глобусу надо ниткой или полоской бумаги измерить расстояние между заданными пунктами и, зная масштаб глобуса, вычислить истинное расстояние с помощью пропорции, как по обычной карте.

Как определить масштаб карты если он не обозначен. Как определить масштаб

Понятие масштаба и его виды

Масштаб карты – это отношение длины отрезка на карте к его действительной длине на местности.
Масштаб (от немецкого Stab – палка) – это отношение длины отрезка на карте, плане, аэро- или космическом снимке к его действительной длине на местности.

Рассмотрим виды масштабов.

Численный масштаб

Это масштаб, выраженный в виде дроби, где числитель – единица, а знаменатель – число, показывающее во сколько раз уменьшено изображение.

Численный масштаб – масштаб, выраженный дробью, в которой:

Именованный (словесный) масштаб

Это вид масштаба, словесное указание того, какое расстояние на местности соответствует 1 см на карте, плане, снимке.

Именованный масштаб выражается именованными числами, обозначающими длины взаимно соответствующих отрезков на карте и в натуре.

Например, в 1 сантиметре 5 километров (в 1 см 5 км).

Линейный масштаб

Это вспомогательная мерная линейка, наносимая на карты для облегчения измерения расстояний.

Масштаб плана и масштаб карты

Масштаб плана одинаков во всех его точках.

Масштаб карты в каждой точке имеет свое частное значение, зависящее от широты и долготы данной точки. Поэтому его строгой числовой характеристикой является численный масштаб – отношение длины бесконечно малого отрезка Д на карте к длине соответствующего бесконечно малого отрезка на поверхности эллипсоида земного шара.

Однако при практических измерениях на карте используют её главный масштаб.

Формы выражения масштаба

Обозначение масштаба на картах и планах имеет три формы – численный, именованный и линейный масштабы.

Численный масштаб выражают дробью, в которой:

В России для топографических карт приняты стандартные численные масштабы

Основные масштабы топографических планов в России

В землеустроительной практике планы землепользований чаще всего составляют в масштабах 1:10 000 и 1:25 000, а иногда — 1:50 000.

При сравнении различных численных масштабов более мелким является тот, у которого больше знаменатель М, и, наоборот, чем меньше знаменатель М, тем крупнее масштаб плана или карты.

Так, масштаб 1:10000 крупнее, чем масштаб 1:100000, а масштаб 1:50000 мельче масштаба 1:10000.

Примечание

Применяемые в топографических картах масштабы установлены Приказом Министерства экономического развития РФ «Об утверждении требований к государственным топографическим картам и государственным топографическим планам, включая требования к составу сведений, отображаемых на них, к условным обозначениям указанных сведений, требования к точности государственных топографических карт и государственных топографических планов, к формату их представления в электронной форме, требований к содержанию топографических карт, в том числе рельефных карт» (№ 271 от 6 июня 2021 года с изменениями на 11 декабря 2021 года).

Именованный масштаб

Так как длины линий на местности принято измерять в метрах, а на картах и планах в сантиметрах, то масштабы удобно выражать в словесной форме, например:

В одном сантиметре 50 м. Это соответствует численному масштабу 1:5000. Поскольку 1 метр равен 100 сантиметрам, то число метров местности, содержащееся в 1 см карты или плана, легко определяют путём деления знаменателя численного масштаба на 100.

Линейный масштаб

Представляет собой график в виде отрезка прямой, разделенного на равные части с подписанными значениями соразмерных им длин линий местности. Линейный масштаб позволяет без вычислений измерять или строить расстояния на картах и планах.

Точность масштаба

Предельная возможность измерения и построения отрезков на картах и планах ограничена величиной 0.01 см. Соответствующее ей число метров местности в масштабе карты или плана представляет собой предельную графическую точность данного масштаба.

Поскольку точность масштаба выражает длину горизонтального проложения линии местности в метрах, то для ее определения следует знаменатель численного масштаба разделить на 10 000 (1 м содержит 10 000 отрезков по 0.01 см). Так, для карты масштаба 1:25 000 точность масштаба равна 2.5 м; для карты 1:100 000 — 10 м и т. п.

Масштабы топографических карт

Масштаб и классификация карт по нему

Чем больший участок Земли нужно изобразить, тем в большее количество раз нужно уменьшить расстояния на карте по сравнению с действительным. На такой карте все подробности не покажешь, для этого она слишком мелкомасштабна. Приходится отбирать только те объекты, которые важны именно для цели выполняемой данной картой – этот процесс называется географической генерализацией.

Подробно можно показать небольшую площадь, посёлок, район, город. Тут будет видны уже и форма и размер зданий, расположение лесопарков, небольшие реки и др. Это возможно потому, что расстояния уменьшены несильно, масштаб карты достаточно крупный.

По масштабу карты делят на:

Нужно запомнить правило: чем больше величина масштаба, тем мельче масштаб карты, чем крупнее масштаб, тем подробнее карта.

Как измерить расстояние по топографической карте.

Чтобы определитьрасстояние между двумя точками, вначале измеряют это расстояние на карте, а затем, пользуясь численным или линейным масштабом карты, определяют действительное значение этого расстояния на местности. Если требуется определить расстояние не по прямой, а по извилистой дороге, пользуются специальным прибором — курвиметром.

Это прибор для измерения длины кривых линий. Основанием курвиметра служит колесико, длина окружности которого известна. Вращение колесика передается на стрелку, поворачивающуюся по круговой шкале. Зная число оборотов колесика, катящегося по измеряемой линии, легко определить и ее длину.

Масштабы чертежей

При составлении чертежей есть смысл руководствоваться принципом дробления крупного проекта на маленькие.

Если есть цель спроектировать особняк, то архитектор, скорее всего, составит план каждой комнаты, кабинета, зала, гостиной и прочего. А уже потом объединит это в один генеральный план особняка с указанием масштаба.

Способы такой записи регулируются ГОСТом 2.302-68. Архитектору остается только выбрать вариант из предоставленной таблицы:

А вот если вы занимаетесь моделированием, то при создании объектов следует прибегать ко второй части таблицы, где самый крупный показатель:

Как определить крутизну скатов с помощью линейки или на глаз.

На советскихтопографических картах стандартная высота сечения для каждого масштаба установлена такой, что заложению в 1 см соответствует крутизна около 1 градуса. Из вышеприведенной формулы видно, что во сколько раз заложение меньше одного сантиметра, во столько раз крутизна ската больше одного градуса. Отсюда следует, что заложению в 1 мм соответствует крутизна 10 градусов, заложению в 2 мм — 5 градусов, заложению в 5 мм — 2 градуса и так далее.

По материалам книги «Карта и компас мои друзья». Клименко А.И.

Виды масштабов

Разобравшись с тем, что такое масштаб, перейдем к видам его использования.

В основном, их три:

В свою очередь графические способы отображения масштабности бывают:

Также есть два стандартных вида масштабирования:

Источник

ГДЗ география 6 класс Герасимова, Неклюева Дрофа Задание: 4 Масштаб

Задания

1. Местность уменьшена в 200 раз: численный – 1:200, именованный – в 1 сантиметре – 2 метра;

Местность уменьшена в 500 раз: численный – 1:500, именованный – в 1 сантиметре – 5 метров;

Местность уменьшена в 2000 раз: численный – 1:2000, именованный – в 1 сантиметре – 20 метров;

2. На плане масштаба 1:25 расстояния уменьшены в 25 раз;

На плане масштаба в 1 см – 50 метров расстояния уменьшены в 5000 раз;

Объекты изображены более крупно на плане с масштабом 1:25

3. На плане форзаца 1 масштаб 1:10000, значит расстояния уменьшены в 10000 раз. Расстояние 1 см на данном плане равно 100 метрам, 2 см – 200 метров, 10 см – 1000 метров (или 1 км).

На плане в атласе масштаб 1:5000, значит расстояния уменьшены в 5000 раз. Расстояние 1 см на данном плане равно 50 метрам, 2 см – 100 метрам, 10 см – 500 метрам.

4. Масштаб плана 1:5000, значит именованный в 1 см 50 метров.

5*. Расстояние от магазина до школы на плане равно 5 см, на местности это составляет 100 метров. Значит в 1 см плана 100:5=20 метров, следовательно, численный масштаб плана 1:2000.

Практикум на местности (пример)

1. Школу будем изображать в масштабе 1:1000.

2. Длина моего шага 60 см или 0,6 метра.

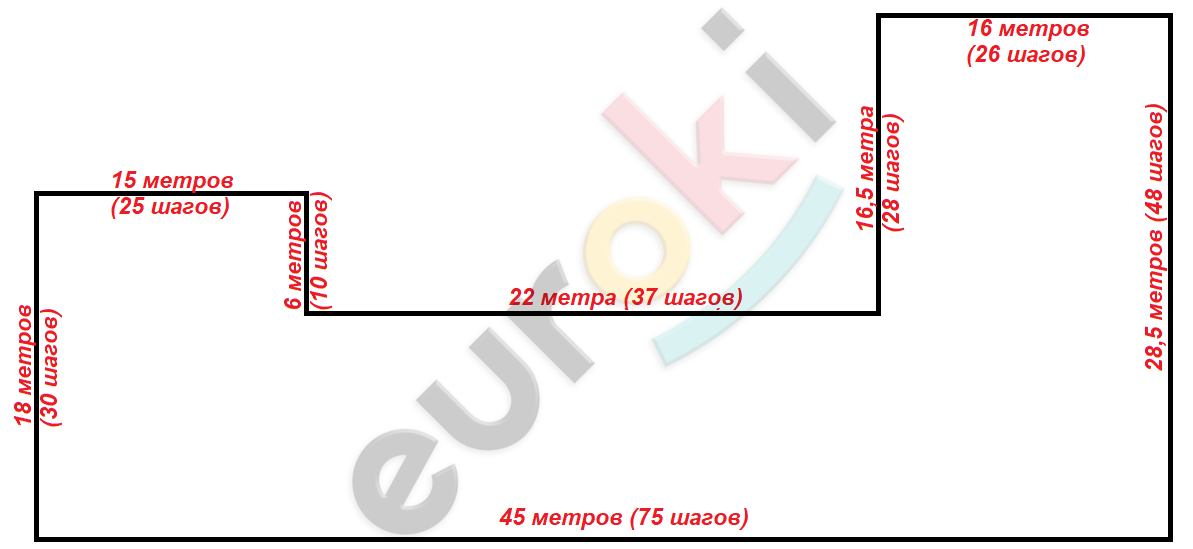

3. Измерьте длину каждой стены школы в метрах, например:

4. 15 метров = 1500 см; 6 м = 600 см; 22 м = 2200 см; 16,5 м = 1650 см; 16 м = 1600 см;
28,5 м = 2850 см; 45 м = 4500 см; 18 м = 1800 см.

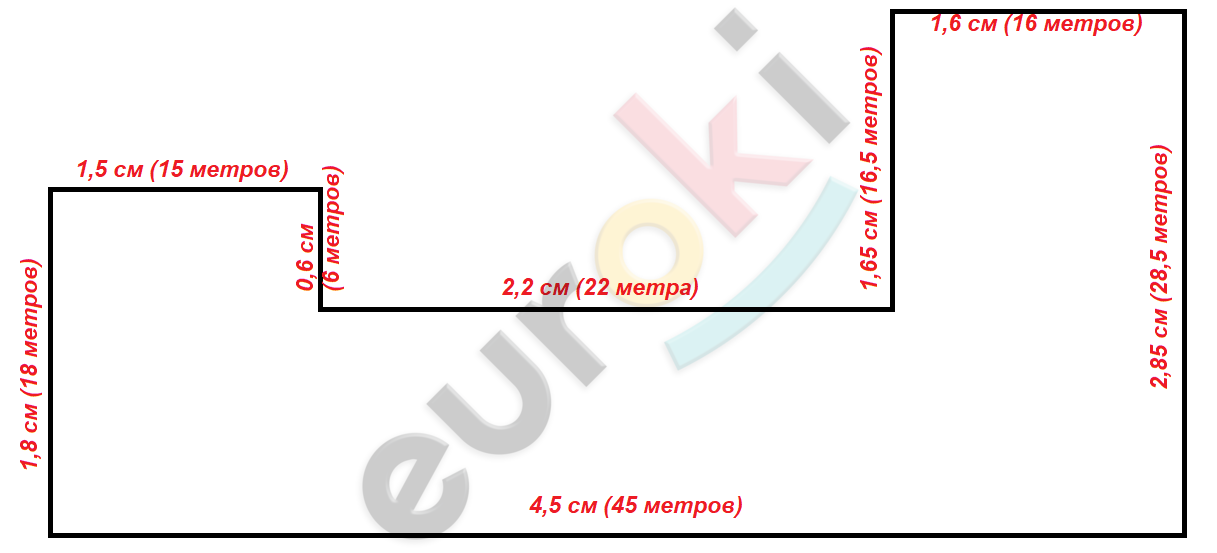

Отложите указанные величины в сантиметрах на плане БЕЗ указания размеров, которые выделены на рисунке красным:

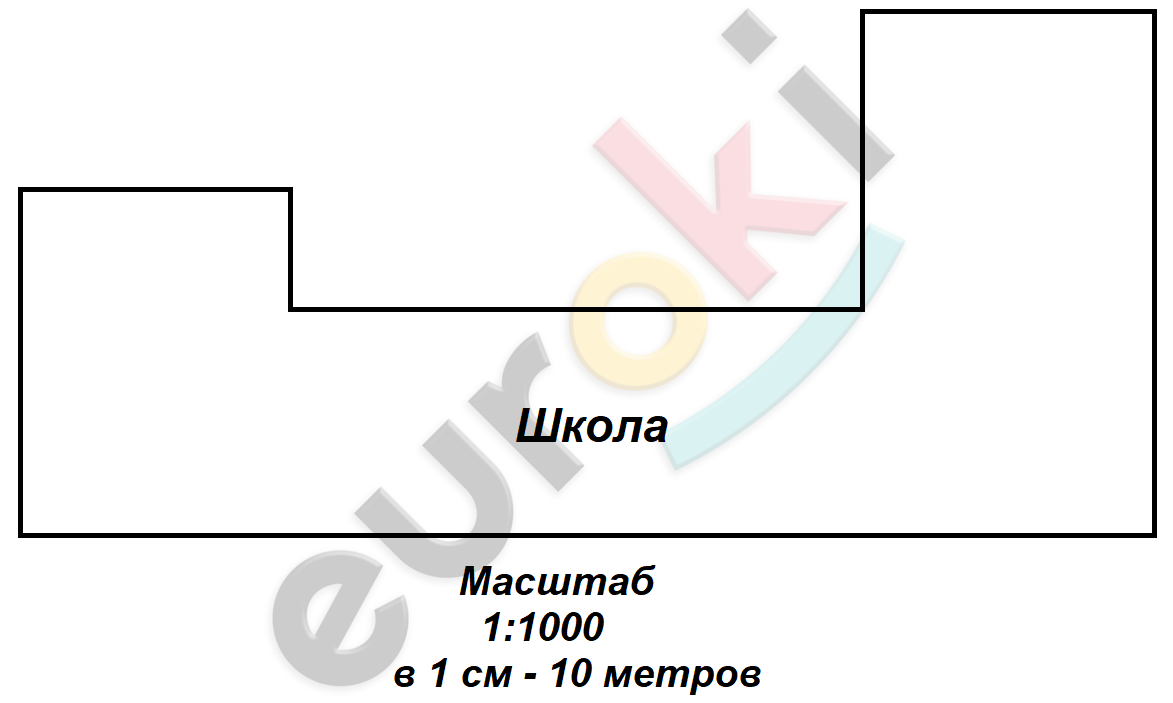

5. Подпишите численный и именованный масштабы:

6. Оформите работу и сдайте учителю.

Вопросы и задания

1. Масштаб нужен для удобного изображения объектов, расположенных на местности на плане или карте. Масштаб показывает во сколько раз реальные размеры объекта на местности уменьшены при перенесении на план или карту.

2. Виды масштаба: численный, именованный, линейный.

Пример численного масштаба: 1:10000, его именованный вид: в 1 см – 100 м.

3. Если масштаб плана 1:3000 (в 1 см – 30 метров), тогда расстояние на местности, соответствующее участку плана:

а) 10 см = 300 метров

б) 5 см = 150 метров

4*. Расстояние 100 метров в масштабах:

а) в 1 см – 10 м: 100 метров = 10 см

б) в 1 см – 200 м: 100 метров – 0,5 см

в) 1:2500 (в 1 см – 25 м): 100 метров = 4 см

5*. а) Если местность изображена на плане в масштабе 1:25000, то расстояние на местности больше, чем на плане в 25000 раз.

б) Если местность изображена на плане в масштабе в 1 см – 5 м (1:500), то расстояние на местности больше, чем на плане в 500 раз.

Масштаб б) в 1 см – 5 м крупнее.

6. а) расстояние от отдельно стоящего дерева до сарая: 1 см на плане или 100 метров с учетом масштаба 1:10000.

б) расстояние от пруда до начала оврага: 1,9 см на плане или 190 метров с учетом масштаба 1:10000.

в) длина ручья, впадающего в реку Нара: 1,3 см на плане или 130 метров с учетом масштаба 1:10000.

Источник

География

Именная карта банка для детей
с крутым дизайном, +200 бонусов

Закажи свою собственную карту банка и получи бонусы

План урока:

Что такое масштаб

В древние времена люди формировали всевозможные изображения Земли, чтобы передать знания потомкам. Если попытаться рассмотреть отдельные объекты на таких картах, то будет не понятно, насколько они уменьшены.

Старинная географическая карта

Поэтому было введено такое понятие как «масштаб», который обозначает во сколько раз на бумаге уменьшено действительное расстояние. Изображается он в виде соотношения двух чисел. Одно из них свидетельствует о том, в какой степени оно больше чем иное. Масштаб может различаться по числу знаменателя, которое показывает, насколько был уменьшен объект.

Проведем сравнение карт масштаба 1:25000 и 1:50000. Число масштаба отображает уменьшение предметов на карте в 25000 раз. Масштаб карты равный 1:50000, будет отражать уменьшение в 50000 раз. Если знаменатель будет минимальным, тогда масштаб будет крупнее, то есть объекты будут более подробно показаны. Поэтому карта с численным значением 1:25000 считается более крупной по сравнению с изображением 1:50000.

Предположим, что протяженность между торговым центром и домом 620 м. Показать в реальности этот отрезок, вычертив его на листе, не представляется возможным и придется отразить его с использованием масштаба на плане. Условимся в чертеже протяженность показывать с уменьшением предметов в 10000 раз. Тогда масштаб плана местности представлен в 1 сантиметре 100 метров. Если же план представлен в небольшом масштабе – от 1:10000 до 1:1000000, то его относят к топографической карте.

Существует несколько видов масштаба.

Лучше использовать масштаб, отображенный как прямая линия с выделенными равными частями. Этот масштаб считается линейным. Необходимо принять во внимание, что при отображении линейного масштаба ноль устанавливают, отходя на 1 см от левого конца, а первый сантиметр разбивают на 5 частей. Эти части показывают, какой действительный промежуток подходит одному сантиметру.

Такой масштаб представляют также словами и получаем запись «в 1 см – 100 м». Этот масштаб получил название именованный и можно произвести его перевод в численный. Тогда получим 1:10000 численный масштаб карты.

Часто обозначаются все три типа масштаба.

При увеличении или уменьшении масштаба меняется детальность изображения объектов на карте. На плане местности крупный масштаб, поэтому все объекты изображены очень подробно. Например, рассматривая план любого города, можно разглядеть отдельные улицы и дома. При изображении территории в мелком географическом масштабе можно взять большой участок поверхности, но все объекты будут показаны не так подробно.

При изучении географии придется работать с различными видами карт по масштабу и охвату территории.

Любая группа карт различается по масштабу. Чем больше представленная территория, тем меньше масштаб. С убавлением масштаба сокращаются достоверность отображения предметов и надежность замеров по карте.

Наиболее мелкий масштаб на мировых картах и картах полушарий. Например, на школьных стенных физических картах полушарий масштаб 1:30000000. Представленное значение свидетельствует, что 1 см соответствует 300 км на территории. Такие изображения называются мелкомасштабными.

Здесь поверхность показана весьма обобщенно и присутствуют заметные искажения очертаний материков, островов, архипелагов – и т.д. Физические карты с таким масштабом малопригодны для измерений, но зато они позволяют одновременно обозревать изображение всей земной поверхности. Поэтому их используют для рассмотрения взаимного расположения материков, омывающих их морей и океанов.

Физические и политические карты материков выполняются с мелким масштабом. Однако здесь изображается больше объектов и со значительными подробностями, чем на мировых картах. По ним легко определять расстояния и географические координаты, хотя они получаются приблизительными. Эти карты используются при изучении природы, населения и размещения государств на материках. Например, материк Австралия на карте воспроизведен в масштабе 1:60000000, который показывает, что 1 см соответствует 600 км.

Для более подробного изучения отдельных областей материка используют карты, имеющие средний масштаб. Масштаб карт колеблется в промежутке от 1:200000 до 1:1000000. К примеру, карта Еврейской автономной области Дальнего Востока изображена в численном масштабе 1: 1000000.

Карты, которые изображаются в масштабе от 1:10000 до 1:1000000, получили название крупномасштабных или топографических. Здесь очень подробно изображена местность и различные объекты. Часто на них можно увидеть дороги, особенности рельефа, реки, озера, населенные пункты.

Крупный масштаб мы можем встретить на топографическом плане. Численный масштаб плана может соответствовать значению до 1:10000. Получают план такого масштаба в результате топографической съемки местности. Часто такие планы необходимы при строительстве каких-либо объектов. Тогда изображают подробно весь участок местности с его составляющими.

Масштабы карт и планов будут разные. Следует учитывать, что масштаб плана местности во всех его точках одинаковый, а на карте он будет различаться. Это зависит от того, что план местности не учитывает форму Земли. На географической карте эта кривизна учитывается. Что же тогда означает масштаб на карте? Он считается главным масштабом и сохраняется только в центральной части, а именно в точке пересечения экватора и среднего меридиана. Во всех остальных частях он больше или меньше главного масштаба.

Широко понятие «масштаб» применяется в картографии, строительстве, при проектировании ландшафта. Изготовление всевозможных моделей также осуществляется в масштабе, к примеру, модели летательных аппаратов, автомобилей, зданий и другие. Даже проект вашей квартиры начерчен с использованием масштаба.

Характеристика инструментов для практических заданий

Для определения расстояний по картам с помощью масштаба пользуются различными измерительными приборами. Остановимся более подробно на их характеристике.

Для вычисления масштаба многие специалисты применяют масштабную либо геодезическую линейку. С помощью такой линейки очень легко можно определить расстояние, однако масштаб линейки должен быть такой же, как и на карте.

Одним из видов линейки считается транспортир. С помощью транспортира и линейки можно определить направление объекта. На уроках математике вы применяли транспортир для определения градусов углов. А по ним уже можно определить направление. На этом мы с вами остановимся в следующем уроке.

Также как и у всех других измерительных приборов, у штангенциркуля есть шкала в сантиметрах либо миллиметрах. С целью замера расстояния на карте разметочным штангенциркулем с помощью губок фиксируем длину между объектами. Измеренный промежуток на карте прикладываем к линейному масштабу и получаем реальное расстояние.

Проще всего воспользоваться обычным циркулем и линейкой для работы с картой. Как работать с линейкой мы уже разобрались. Остановимся на циркуле-измерителе.

Для определения протяженности между участками на карте по масштабу, нужно приложить циркуль к ним и зафиксировать отрезок, расстояние которого требуется определить. Затем, зафиксированное расстояние на циркуле, приложим к линейному масштабу карты и получим реальное расстояние.

Можно также воспользоваться численным и именованным масштабом плана. Для этого измеряем циркулем отрезок между объектами и прикладываем его к линейке. Полученное расстояние в сантиметрах умножаем на величину масштаба карты.

Решение задач по определению величины масштаба

Величиной масштаба называется расстояние на местности соответствующее 1 сантиметру на карте.

Остановимся на решении задач по определению величины масштаба на различных картах.

Для определения расстояния от точки А до родника необходимо обратить внимание на условные знаки для топографических планов и представленный масштаб. Величина масштаба данной карты 1:10000, это составляет 100 метров на 1 см. С помощью линейки измеряем расстояние между точками и получаем 8 см. Для перевода данной цифры в метры умножаем 8 см на 100 м. Результат – расстояние от точки А до родника 800 метров. Если необходимо измерить расстояние в километрах, то вспоминаем, что 1 км соответствует 1000 метров. Тогда 800 метров делим на 1000 и получаем 0,8 км.

Во второй задаче дан фрагмент карты с линейным масштабом. Необходимо определить численный и именованный масштаб. По левую сторону от ноля нанесены деления соответствующие метрам, а по правую сторону – километрам. На линии видно, что деление 1 см соответствует 500 метров. Значит, переводим метры в сантиметры – умножаем 500 на 100. Таким образом, получили 50000. Величина численного масштаба – это 1:50000, которая показывает, что 1 см на карте соответствует 500 метров на местности. Именованный масштаб будет в 1 см 500 м.

Для данной задачи известен численный масштаб, запишем его как именованный.

Именованный масштаб данной карты в 1 см 50 метров. Длину реки умножаем на число, которое называется величина масштаба, и в данном случае будет составлять 50 метров.

14 см * 50 м = 700 метров

Значит, длина реки составляет 700 метров. Переведем метры в километры: 700/1000 = 0,7 км.

Задача №4

Рассмотрим еще один тип задач, в которых известно протяженность между точками, но не известен масштаб.

Ученик изобразил на бумаге школу и почту. Протяженность между зданиями оказалось равным 7 сантиметров. Каким масштабом пользовался ученик, если на поверхности земли расстояние равно 350 метров?

Для выявления величины масштаба вычислим число метров в 1 сантиметре. 350 метров/7 сантиметров = 50 метров

Значит, 1 сантиметр на плане соответствует 50 метрам. Запишем именованный масштаб в виде численного.

Таким образом, численный масштаб данного плана будет соответствовать 1:5000.

Источник
