Вольтметр и мультиметр в чем разница
Мультиметр или тестер является чуть ли не самым главным прибором для любого электрика и автоэлектрика, и будет очень полезен в каждом доме. Ведь благодаря ему вы всегда сможете проверить целостность сети, есть ли там напряжение и какой ток потребляет тот или иной прибор.
О том, как пользоваться мультиметром, знает каждый электрик, однако обычному человеку тоже может понадобится воспользоваться этим прибором. Если потребовалось уточнить исправность проводки дома, радиодетали, узнать, сколько электрического тока потребляет тот или иной бытовой прибор, какова сила тока в сети или её напряжение, информация о простых измерительных манипуляциях с мультиметром будет кстати.
В чём разница, между мультиметром и тестером
Разница не только по внешним отличия, но и по функциональным, хотя они и схожи. Мы не будем сравнивать плюсы и минусы каждого, ведь для каждого рода работ с прибором они будут свои.
Что такое мультиметр или тестер
Давайте перво наперво узнаем, что же можно померить с помощью данного чуда прибора и какая индикация наличествует на лицевой его панели. Итак, вы сможете увидеть такие обозначения:
— OFF это положение говорит само за себя и обозначает, что тестер находится в выключенном состоянии.
— ACV эта аббревиатура гласит нам о том, что здесь меряется переменка напряжения.
— DCV а здесь мы смотрим постоянное напряжение.
— DCA тут меряется постоянный ток.
— Ω а в данном отделе высчитывается сопротивление.
Для более простого восприятия вот наглядное изображение мультиметра с поясняющими надписями
А вот если вам потребуется померить ток до 10 А то надо переставить красный щуп в разъем 10ACD. Как правило, на моделях мультиметров серии 830D этот разъем расположен выше остальных и подписан соответствующим образом. В других моделях он также подписан, но может быть расположен в другой части прибора.
Как измерить напряжение
При замерах высокого напряжения читаем о технике безопасности, новичкам в такие цепи лезть крайне не советуем, это опасно не только для здоровья, но и для жизни!
Мультиметр полуавтомат или автомат
Профессионалам с ним работать намного удобнее. Ведь не нужно постоянно переключать пределы измерений, но на полуавтомате всё же нужно переключать режимы, галетным переключателем и клавишей RANGE. Последней уже производится выбор необходимого режимы измерений. Также мультиметры полуавтоматы и автоматы имеют больше функций, чем более простые собраться. Измерение индуктивности, ёмкости, частоты. Аналоговая шкала на дисплее, подсветка, крепления на пояс, к стене, магнитное для подвеска. Все прелести можно обобщить с разных моделей мультиметров, но все они отличаются. Есть бюджетные варианты, а есть и профессиональные, с повышенным классом точности, скоростью ответа прибора и более дискретными режимами работы и функциональности приборов.
Что же касается старых стрелочных приборов, некоторые их называют «дедушкины». Не стоит списывать со счетов такие приборы, как Цэшки, ТЛ-4М и аналоги. Данные тестеры имеют повышенный класс точности. Зеркальная шкала на Цэшках снижает эффект параллакса при замерах, т.е. позволяет видеть зеркальное положение стрелки относительно шкалы головки прибора. Многие специалисты высокого уровня и сегодня в своей практике используют старые добрые отечественные приборы советских разработок. Они позволяют производить те же самые замеры, что и мультиметры. Единственный их минус, слабая система защиты приборов, а зачастую и вовсе её отсутствие, но для профи это не является проблемой. Можно было бы назвать минусом и их габариты с удобствами, но свой век данная категория измерительной техники проживает очень даже достойно, т.к. в отличие от большинства мультиметров, стрелочники при слабой батарейке так врать не будут в показаниях, считается что они наиболее точные.
В заключение предлагаем к просмотру видео о этих типах приборов:
Как пользоваться мультиметром – 3 в 1 (вольтметр, амперметр, омметр)
Представление о том, что универсальность сказывается на качестве работы устройств, снижая его, не относится к мультиметру. Этот прибор точно измеряет и напряжение, и силу тока. Компактный, понятный, доступный каждому – он является частью хозяйственного инвентаря домовитого хозяина. Как пользоваться мультиметром вы узнаете, прочитав нашу статью.
Введение
В современном мире сложно представить день без электрических приборов. Электричество и все, что с ним связано, требует контроля и периодической проверки. Измерить сопротивление, напряжение и силу тока электрической цепи, ее целостность, работоспособность диодов и транзисторов – все это можно сделать при помощи одного многофункционального устройства – мультиметра.
Для электронных вариантов чаще используют названия «тестер» или «авометр», в быту часто можно услышать просто «Цэшка». Им пользуются любители и профессионалы: автомобилисты, радиотехники, электрики, специалисты по ремонту электрических приборов и просто пытливые умы.
Внешнее строение и функции
Внешний вид аналогового и цифрового мультиметров отличаются незначительно. В большей степени эти отличия заключаются в раздичии экранов показаний.
У аналогового устройства табло содержит шкалу измерений, градуированную для разных режимов работы, и стрелку.
Цифровой вариант имеет ЖК-экран, на котором отображаются показания измерений в любом режиме работы устройства. У разных моделей экран может быть монохромный (2 цвета) и цветной. Минимальное число разрядов показаний – 4.
Увеличение числа разрядов не означает повышения точности. Точность, как погрешность, указывается в характеристиках прибора. На дисплее отображается выбранный режим, заряд батареи, для отрицательных значений предусмотрен знак «минус».
Под окном показаний расположен многопозиционный переключатель, положение которого определяет виды и пределы измерений.
В комплекте с устройством находятся два щупа; черный и красный. Три гнезда на передней панели позволяют подключить их к прибору для осуществления замеров.
Черный провод (его еще называют «масса», «минус», «общий») подсоединяют к устройству через нижнее (при вертикальном расположении) гнездо, помеченное как «минус» или «COM». Минусовый провод используется во всех режимах и для любых допустимых значений. Красный провод следует вставить в гнездо, помеченное знаком «+». Это гнездо предназначено для измерений во всех режимах, в диапазоне до 10А.
Третье гнездо, расположенное сверху или слева, используется для измерения постоянных токов больших значений (более 10А).
На передней панели может быть указано максимально допустимое значение измерений, например, «МАХ 600V».
Питает прибор батарейка типа «Крона».
Строение электронного мультиметра
Внешний вид прибора изменялся с момента его изобретения. Необходимость использования нескольких приборов и неудобство от ношения отдельных измерителей стала причиной появления в 1920 году первого карманного авометра.
Повсеместно используемые современные цифровые многофункциональные устройства имеют множество модификаций.
Внутреннее наполнение менялось с развитием технологий.
В основе современного цифрового универсального тестера – контроллер с модулем аналого-цифрового преобразователя. Микросхема, размещенная в корпусе, включает специальный блок, оценивающий входящее напряжение.
Принцип работы основан на сравнении двух сигналов: входного и опорного.
Наличие встроенных резисторов позволяет путем падения напряжения измерять ток.
Напряжение измеряется через прямое подключение к сети.
При подаче тока на резистор измеряется сопротивление.
Изменение предельных значений измерений возможно благодаря резисторным делителям.
Положение переключателя
Измерения
Среднестатистическим мультиметром можно измерить:
Возможность проверки диодов и транзисторов (прозвон) – еще одна возможность, которую дает многофункциональный измерительный прибор.
ВАЖНО. До начала измерений необходимо центральную ручку провернуть до максимального значения измеряемого показателя. Это позволит избежать поломок прибора и получить предельно точные результаты измерений.
Соблюдение правил эксплуатации обеспечит продолжительную работу комбинированного электроизмерительного прибора и безошибочное определение показаний:
ВАЖНО. Аналоговые устройства не применяются для измерения переменных напряжений и токов, поскольку требуют подключения к сети в соответствии с полярностью. Цифровые мультиметры решают эту проблему путем автоматического определения полярности.
Выбирать многофункциональный измеритель следует, исходя из потребностей. Набор функций и характеристик, включая подсветку экрана, точность измерений, будут определять модель и стоимость устройства. Для бытовых нужд можно выбрать мультиметр с ограниченным числом функций. Для автомеханика и радиоконструктора больше подойдет профессиональное устройство высокой точности.
Как измерить сопротивление мультиметром?
Универсальный тестер позволяет измерить сопротивление, находясь в режиме «омметр» – сектор «Ω».
До начала измерений следует проверить работоспособность устройства:
ВАЖНО. До начала измерений сопротивления необходимо обеспечить отсутствие в сети напряжения.
Порядок измерений следующий:
В случае измерения сопротивления, ошибка в выборе начального значения из предлагаемого диапазоне не станет причиной поломки устройства.
Как измерить силу тока?
Измерить силу тока возможно только в разрыве цепи питания нагрузки. Для этого устройство щупами включается последовательно в цепь, не внося изменений в схему. При измерении тока важно верно выбрать начальное значение из диапазона измерений. Во избежание поломки комбинированного электроизмерительного прибора, в качестве начального следует установить максимальное значение.
Постоянный ток
Постоянный ток присутствует везде, где есть «плюс» и «минус», например, в аккумуляторах и батарейках. Для проведения замеров необходимо выбрать режим постоянного тока – DCA.
Для измерения токов в диапазоне от 2000 мкА до 10 А, красный щуп должен быть установлен в гнездо VΩmAв.
Порядок действий следующий:
ВАЖНО. Для получения данных о силе тока свыше 200мА, во избежание перегорания предохранителя и выхода из строя всего устройства, необходимо установить красный щуп в гнездо 10ADC.
Переменный ток
Переменный ток всегда в домашней проводке. Для снятия показаний о параметрах переменного тока, необходимо использовать режим ACV. Существуют измерители, способные самостоятельно распознать, какой ток: переменный или постоянный. У таких приборов единый сектор для измерения тока промаркирован символом «V».
До начала снятия показаний следует убедиться, что режим выбран верно, а ручкой переключения установлено максимальное значение в диапазоне предлагаемых измерений.
ВАЖНО. Работы, связанные с переменными токами, относятся к опасным. Необходимы повышенное внимание и соблюдение правил техники безопасности.
Измерение напряжения
Одним из наиболее востребованных в быту замеров было и остается измерение напряжения. Заряд аккумуляторной батареи измеряют автомобилисты, напряжение в сети проверяют при перебоях в работе электрических приборов.
Учитывая, что напряжение – это разница потенциалов между двумя точками, для определения переменного напряжения щупы устройства необходимо подключить параллельно прибору, напряжение которого оценивается.
Как измерить напряжение, например, аккумуляторной батареи:
Для измерения постоянного напряжения следует установить ручку переключателя на сектор DCV (режим вольтметр). Соблюдение полярности не обязательно, поскольку при обратном подключении на экране будет отображено отрицательное значение.
Прозвонка проводов с помощью мультиметра
Процесс оценки целостности проводников или p-n-переходов полупроводников среди специалистов обозначается коротко – прозвонка. Метод прозвонки позволяет определить места повреждения электропроводки, получая звуковой сигнал при замыкании цепи и отсутствие сигнала при выявленном обрыве.
Для производства работ следует:
Заключение
Контроль напряжения в электрической сети дома или квартиры позволит избежать поломки дорогостоящей бытовой техники или возместить ущерб, если скачки напряжения были зафиксированы многофункциональным измерителем. Контроль заряда автомобильной батареи гарантирует стабильный запуск двигателя.
Мультиметр стал надежным и простым помощником во многих жизненных ситуациях: от бытовых вопросов до конструкторских решений.
viladamat.net
11 июля 2011 г. Автор: Admin
Вольтметр против мультиметра
И вольтметр, и мультиметр являются приборами, используемыми в электронных и электрических измерениях. Они используются для измерения почти всех свойств электронных или электрических систем. Физики, инженеры-электронщики, инженеры-электрики и техники используют эти инструменты в своих областях.
Вольтметр
Аппарат «Вольт» назван в честь Алессандро Вольта. Он используется для измерения потенциала точки или разности потенциалов между двумя точками. Обычно вольтметр представляет собой разновидность гальванометра. Очень высокий резистор, установленный последовательно с гальванометром, составляет основной вольтметр. Вольтметры имеют диапазоны от нескольких микровольт до нескольких гигавольт. Как описано ранее, основной вольтметр состоит из катушки с током, помещенной во внешнее магнитное поле. Магнитное поле, создаваемое катушкой с током, отталкивает постоянное магнитное поле. Этот эффект заставляет индикатор, прикрепленный к катушке, вращаться; эта система индикаторных катушек подпружинена, что позволяет вернуть индикатор на ноль при отсутствии тока. Угол поворота индикатора пропорционален току, присутствующему в катушке. Цифровой вольтметр использует аналого-цифровое преобразование (АЦП) для преобразования текущего напряжения в цифровое значение. Но входящий сигнал должен быть усилен или уменьшен в зависимости от диапазона измерения, используемого в приборе, прежде чем его можно будет отобразить в виде цифрового значения. Основная проблема вольтметров заключается в том, что они имеют конечное значение сопротивления. В идеале вольтметр должен иметь бесконечный импеданс, что означает, что он не должен потреблять ток из цепи. Но с настоящими вольтметрами дело обстоит иначе. Настоящий вольтметр должен потреблять ток из цепи, чтобы создать отталкивающее магнитное поле. Однако это можно свести к минимуму, используя усилители, чтобы помехи в цепи были минимальными.
Мультиметр
В чем разница между вольтметром и мультиметром?
Вольтметр используется для измерения разности потенциалов между двумя точками, а мультиметр используется для измерения разности напряжений, тока и сопротивления. Он также используется для диагностики диодов и транзисторов. Вольтметр можно рассматривать как составную часть мультиметра.
Чем отличается мультиметр от вольтметра
Омметр + амперметр + вольтметр = мультиметр. Аналоговые и цифровые мультиметры. Методы проверки электронных компонентов.
Статья посвящается всем новичкам и просто тем, для кого принципы измерения электрических характеристик различных компонентов, до сих пор остаются загадкой…
Мультиметр – универсальный прибор для измерений.
Измерение напряжения, тока, сопротивления и даже обычная проверка провода на обрыв не обходится без использования измерительных инструментов. Куда же без них. Даже пригодность батарейки не измерить, а тем более узнать хоть, что-то о состоянии какой-нибудь электронной схемы без измерений просто невозможно.
Напряжение измеряют вольтметром, амперметром меряют силу тока, омметром соответственно сопротивление, но речь в этой статье пойдет о мультиметре, который является универсальным прибором для измерений напряжений, тока и сопротивления.
В продаже можно встретить два основных типа мультиметров: аналоговый и цифровой.

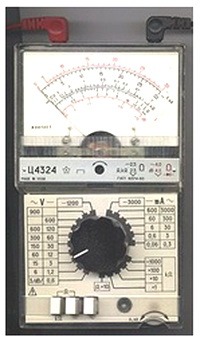

Аналоговый мультиметр
В аналоговом мультиметре результаты измерений наблюдается по движению стрелки (как на часах) по измерительной шкале, на которой подписаны значения: напряжение, ток, сопротивление. На многих (особенно азиатских производителей) мультиметрах шкала реализована не совсем удобно и для того, кто первый раз взял такой прибор в руку, измерение может доставить некоторые проблемы. Популярность аналоговых мультиметров объясняется их доступностью и ценой (2-3$), а основным недостатком является некоторая погрешность в результатах измерений. Для более точной подстройки в аналоговых мультиметрах имеется специальный построечный резистор, манипулируя которым можно добиться немного большей точности. Тем не менее, в случаях когда желательны более точные измерения, лучшим будет использование цифрового мультиметра.
Цифровой мультиметр
Главный отличием от аналогового является то, что результаты измерения отображаются на специальном экране (в старых моделях на светодиодах, в новых на жидкокристаллическом дисплее). К тому же цифровые мультиметры обладают более высокой точностью и отличаются простотой использования, так как не приходится разбираться во всех тонкостях градуирования измерительной шкалы, как в стрелочных вариантах.
Немного подробней о том, что за что отвечает..
Любой мультиметр имеет два вывода, черный и красный, и от двух до четырех гнезд (на старых российских еще больше). Черный вывод является общим (масса). Красный называют потенциальным выводом и применяют для измерений. Гнездо для общего вывода помечается как com или просто (-) т.е. минус, а сам вывод на конце часто имеет так называемый «крокодильчик», для того, чтобы при измерении можно было зацепить его за массу электронной схемы. Красный вывод вставляется в гнездо помеченное символами сопротивления или вольты (ft, V или +), если гнезд больше чем два, то остальные обычно предназначаются для красного вывода при измерениях тока. Помечены как A (ампер), mA (миллиампер), 10A или 20A соответственно..
Переключатель мультиметра позволяет выбрать один нескольких пределов для измерений. Например, простейший китайский стрелочный тестер:
Постоянное (DCV) и переменное (ACV) напряжение: 10В, 50В, 250В, 1000В.
Ток (mA): 0.5мА, 50мА, 500мА.
Сопротивление (обозначается значком, немного похожим на наушники): X1K, X100, X10, что означает умножение на определенное значение, в цифровых мультиметрах обычно указывается стандартно: 200Ом, 2кОм, 20кОм, 200кОм, 2МОм.
На цифровых мультиметрах пределов измерений обычно больше, к тому же часто добавлены дополнительные функции, такие как звуковая «прозвонка» диодов, проверка переходов транзисторов, частотометр, измерение емкости конденсаторов и датчик температуры.
Для того, чтобы мультиметр не вышел из строя при измерениях напряжения или тока, особенно если их значение неизвестно, переключатель желательно установить на максимально возможный предел измерений, и только если показание при этом слишком мало, для получения более точного результата, переключайте мультиметр на предел ниже текущего.
Проверка напряжения, сопротивления, тока.
Измерить напряжение проще некуда, если постоянное ставим dcv, если переменное acv, подключаем шупы и смотрим результат, если на экране ничего нет, нет и напряжения. С сопротивлением так же просто, прикасаемся щупами к двум концам того, чье сопротивление нужно узнать, таким же способом в режиме омметра прозваниваются провода и дорожки на обрыв. Измерение силы тока отличаются тем, что щупы мультиметра должны быть врезаны в цепь, как будто это один из компонентов этой самой цепи.
Проверка резисторов.
Резистор должен быть выпаян из электрической цепи хотя бы одним концом, чтобы быть уверенным в том, что никакие другие компоненты схемы не повлияют на результат. Подключаем щупы к двум концам резистора и сравниваем показания омметра со значением которое указано на самом резисторе. Стоит учитывать и величину допуска (возможных отклонений от нормы), т.е. если по маркировке резистор на 200кОм и допуском ± 15%, его действительное сопротивление может быть в пределах 170-230кОм. При более серьезных отклонениях резистор считается неисправным.
Проверяя переменные резисторы, измеряем сперва сопротивление между крайними выводами (должно соответствовать номиналу резистора), а затем подключив щуп мультиметра к среднему выводу, поочередно с каждым из крайних. При вращении оси переменного резистора, сопротивление должно изменяться плавно, от нуля до его максимального значения, в этом случае удобней использовать аналоговый мультиметр наблюдая за движением стрелки, чем за быстро меняющимися цифрами на жидкокристалическом экране.
Проверка диодов.
Если имеется функция проверки диодов, то все просто, подключаем щупы, в одну сторону диод звониться, а в другую нет. Если данной функции нет, устанавливаем переключатель на 1кОм в режиме измерения сопротивления и проверяем диод. При подключении красного вывода мультиметра к аноду диода, а черного к катоду, вы увидите его прямое сопротивление, при обратном подключении сопротивление будет настолько высоко, что на данном пределе измерения вы не увидите ничего. Если диод пробит, его сопротивление в любую сторону будет равно нулю, если оборван, то в любую сторону сопротивление будет бесконечно большим. Большинство светодиодов при прозвонке в прямом направлении слабо подсвечиваются.
Проверка конденсаторов.
Для проверки конденсаторов лучше всего использовать специальные приборы, но и обычный аналоговый мультиметр может помочь. Пробой конденсатора легко обнаруживается путем проверки сопротивления между его выводами, в этом случае оно будет равно нулю, сложнее с повышенной утечкой конденсатора.
При подключении в режиме омметра к выводам электролитического конденсатора соблюдая полярность (плюс к плюсы, мунус к минусу), внутренние цепи прибора заряжают конденсатор, при этом стрелка медленно ползет вверх, показывая увеличение сопротивления. Чем выше номинал конденсатора, тем медленнее движется стрелка. Когда она практически остановится, меняем полярность и наблюдаем как стрелка возвращается в нулевое положение. Если что-то не так, скорее всего есть утечка и к дальнейшему использованию конденсатор не пригоден. Стоит потренироваться, так как, лишь при определенной практике можно не ошибиться.
Проверка транзисторов.
Обычный биполярный транзистор представляет собой два диода, включенных навстречу один другому. Зная, как проверяются диоды, несложно проверить и такой транзистор. Стоит учесть, что транзисторы бывают разных типов, p-n-p когда их условные диоды соединены катодами, и n-p-n когда они соединяются анодами. Для измерения прямого сопротивления транзисторных p-n-p переходов, минус мультиметра подключается к базе, а плюс поочередно к коллектору и эмиттеру. При измерении обратного сопротивления меняем полярность. Для проверки транзисторов n-p-n типа делаем все наоборот. Если еще короче, то переходы база-коллектор и база-эмиттер в одну сторону должны прозваниваться, в другую нет.
И еще пару советов напоследок.
При использовании стрелочного мультиметра, положите его на горизонтальную поверхность, так как в других положения точность показаний может заметно ухудщится. Не забывайте откалибровать прибор, для этого просто сомкните щупы между собой и переменным резистором (потенциометром) добейтесь, чтобы стрелка смотрела точно на ноль. Не следует оставлять мультиметр включенным, даже если на аналоговом приборе на переключателе нет положения – выкл. не оставляйте его в режиме омметра, так как в этом режиме постоянно теряется заряд батареи, лучше поставить переключатель на измерение напряжения.
Вообщем пока это все, что хотелось сказать, думаю, у новичков отпадет много вопросов по этому поводу, а вообще в этом деле тонкостей настолько много, что рассказать обо всем просто невозможно. По большей части такому даже не учат. Оно приходит само собой. И только с практикой. Так, что практикуйтесь, измеряйте, тестируйте и с каждым разом ваши знания будут все сильнее, а пользу от этого вы увидите уже при следующей неполадке. Только не забывайте про технику безопасности, как никак большие токи и высокие напряжения могут доставить и неприятностей!
При создании или починке электрических цепей используются различные измерительные приборы, которые позволяют отслеживать все необходимые параметры. Мультиметр это универсальное устройство, объединяет в себе как минимум три из них — вольтметр, амперметр и омметр, для измерения напряжения, силы тока и сопротивления, соответственно. Это уже позволяет получить значительное количество информации про электроцепь как в рабочем состоянии, так и при отключенном питании.
Какие бывают мультиметры
Разные поколения электриков могут каждый по своему объяснять что такое мультиметр, так как эти приборы все время совершенствуются. Одни думают, что это достаточно большой и тяжелый ящик, а другие привыкли к миниатюрным устройствам, которые легко помещаются в ладони.
В первую очередь все мультиметры делятся на приборы по принципу действия — они бывают аналоговые и цифровые. Их легко различить по внешнему виду — у аналоговых стрелочный циферблат, а у цифровых — жидкокристаллический экран. Сделать между ними выбор достаточно просто — цифровые являются следующей ступенью развития этих устройств и выигрывают у аналоговых по большинству показателей.
Когда только появились первые цифровые мультиметры, то у них, конечно, были определенные конструктивные недочеты, позволяющие говорить о том, что это игрушка для любителей, но уже тогда было понятно, что у цифровых устройств огромный потенциал и со временем они вытеснят аналоговые приборы.
Аналоговые мультиметры
В некоторых случаях использование аналоговых мультиметров оправдано и сейчас — у них все еще есть ряд преимуществ, которые обусловлены самой конструкцией измерительного прибора. Его главной частью является рамка с закрепленной на ней стрелкой. Рамка может поворачиваться от воздействия на нее электромагнитного поля — чем оно сильнее, тем больше угол поворота.
Исходя из этого выделяются главный плюс аналогового устройства — инерционность отображения результатов измерений.
Простыми словами это отображается в следующих свойствах:
Все сказанное относится не только к мультиметрам, но и к каждому аналоговому измерительному прибору по отдельности — амперметру, вольтметру или омметру.
Цифровые мультиметры
Их главный козырь это простота и функциональность, которые отражаются в отличительных свойствах таких приборов:
Цифровой мультиметр это просто электрическая плата, в которую впаяны контакты и управляющие элементы.
Это далеко не весь список возможных преимуществ цифрового мультиметра — только те, что явно отличают его от аналогового устройства.
Как итог — если заниматься электротехническими работами достаточно серьезно, то желательно в своем арсенале иметь приборы обеих разновидностей, так как некоторые возможности у них диаметрально противоположные.
Как проводятся измерения цифровым и аналоговым устройствами – на следующем видео:
Что можно измерить мультиметром
Самые первые аналоговые устройства совмещали в себе 3 прибора и им можно было проверять напряжение (V), силу тока (A) и значения сопротивления проводников. При этом, если не было особой проблемы в измерении напряжения для постоянного и переменного токов, то объединить в одном корпусе измерительные приборы для проверки силы тока – и постоянного и переменного — получилось не сразу. Казалось бы, при чем тут дела давно минувших дней, но дело в том, что до сих пор не во все бюджетные приборы включают такой функционал. Как итог — обязательный минимум, который включает в себя мультиметр сегодня, это вольтметр для переменного и постоянного токов, измерение сопротивления и силы переменного или постоянного тока.
Далее, исходя из класса устройства, кроме вольтметра, амперметра и омметра, в нем также могут быть измерители частоты, температуры, схемы для проверки диодов (зачастую, совмещенные со звуковым сигналом — очень удобно для использования в качестве обычной прозвонки), транзисторов, конденсаторов и другие функции.
Не всем и не всегда нужны все перечисленные функции, поэтому выбор такого устройства это индивидуальная задача, которая решается исходя из планируемого фронта работ и бюджета, который можно выделить на покупку прибора.
Условные обозначения на шкале и лицевой панели мультиметра
Не обязательно читать инструкцию к мультиметру, чтобы определить на что он способен — эта информация будет доступна если просто посмотреть на его лицевую часть со шкалой установки режимов использования.
Так как функционал аналоговых устройств меньший, чем у цифровых, то как пример стоит рассмотреть именно последний прибор.
На подавляющем большинстве моделей режимы выставляются посредством поворотного диска, на котором есть метка, указывающая на участок шкалы, нанесенной на корпус.
Сама шкала поделена на секторы, метки в которых визуально различаются цветом или наглядно поделены на зоны. Каждая из них обозначает параметр, который измеряет тестер и позволяет выставить его чувствительность.
Обзор функционала цифрового тестера на видео:
Постоянный и переменный ток
Способность устройства измерять значения переменного и постоянного тока видна по графическим меткам, либо буквенным обозначениям. Так как подавляющее большинство тестеров выпускаются зарубежными производителями, то и метки на них проставляются латинскими буквами.
Переменный ток это волнистая линия либо литеры «AC», которые расшифровываются как «Alternating current». Постоянный, в свою очередь, помечается двумя горизонтальными линиями, верхняя из которых сплошная, а нижняя пунктирная. Буквенное обозначение пишется как DC, что расшифровывается как «Direct Current». Эти отметки ставятся возле секторов, включающих режимы измерения силы тока (обозначается литерой «A» — Ампер) или напряжения (обозначается литерой «V» — Вольт). Соответственно, для постоянного напряжения обозначения будут выглядеть как буква V с черточками возле нее или буквами DCV. Переменное напряжение обозначается как буква V с волнистой линией или буквами ACV.
Аналогично помечаются сектора для измерения силы тока — если переменный, то это литера A с волнистой линией или ACA, а если постоянный, то буква A с черточками или литеры ADA.
Префиксы метрической системы и диапазон измерений
Чувствительность прибора может быть настроена на измерение не только целых единиц, ведь зачастую в электросхемах применяются сотые или даже тысячные доли Вольта или Ампера.
Для корректного отображения результатов в схеме предусмотрены переключатели на шунты различного сопротивления и прибор показывает целые значения с учетом следующих префиксов:
Если прибор выставлен на измерение силы постоянного тока (DCA) – указатель, например, развернут на 200 mA, это значит:
Если прибор показывает единицу, то для точности измерений стоит попробовать уменьшить диапазон — вместо значения на шкале с префиксом «m», выставить цифру с префиксом «µ».
Обозначения различных функций
Прочие функции мультиметра также могут обозначаться различными знаками или буквами. При этом, оценивая функциональность устройства, надо помнить, что обозначения на мультиметре могут относиться к разным секторам и внимательно смотреть на каждый значок:
Кроме поворотной ручки, на мультиметре есть гнезда для подключения щупов – ими мастер и прикасается к точкам, в которых надо снять показания.
В зависимости от модели мультиметра, таких гнезд может быть 3 или 4.
Заключение — что выбрать
Профессиональному электрику сложно посоветовать какой функционал ему нужен от мультиметра для работы, а тем более нет смысла рекомендовать какую либо определенную модель устройства — каждый подберет прибор, а то и несколько, под свои нужды. Ну а для домашнего использования, как это ни странно, но лучше взять прибор близкий к «навороченному», но в разумных пределах в плане стоимости. Подробнее на видео:
Дело в том, что в таком случае сложно предугадать какие из функций могут со временем пригодиться. Как минимум точно понадобятся прозвонка и вольтметр, а если возникнет необходимость проверить мощность какого-либо устройства, то и амперметр. Далее, в порядке убывания можно расположить проверку температуры, конденсаторов, транзисторов, напряженности поля и частоты электрического тока. Кроме термометра, это все специфические функции, которые интересны только любителям радиоэлектроники, а для обычного обывателя просто увеличат стоимость устройства.
Измерительные приборы с электронной начинкой и ручным управлением, применяемые в электронике и электротехнике для измерения свойств цепи электрического тока называются мультиметры. Приборы могут измерять различные параметры, включая напряжение, ток, сопротивление, емкость, определять полярность выводов, а также цоколевку транзисторов и многие другие параметры.
Устройство
Мультиметры состоят из пластмассового корпуса, в котором располагается электронная начинка, блока питания, экрана, или стрелочной шкалы, регулятора, которым можно выбирать вид и интервал измерений.
Чтобы было удобно измерять параметры цепи, устройство снабжено специальными щупами, которые выполнены в виде заостренных металлических стержней с изолированными ручками. Эти щупы присоединяются к мультиметру штекерами через гибкие проводники.
Классификация и особенности
Все мультиметры, или как их еще называют, тестеры, делятся на два класса:
Рассмотрим подробнее каждый класс измерительных устройств.
Аналоговые мультиметры
Тестеры классического типа, которые используются давно, имеющие стрелочную шкалу показаний, относятся к аналоговому классу приборов. Они уже практически вытеснены цифровыми приборами.
В корпусе имеется встроенный экран с градуированной шкалой и стрелкой. Измерения осуществляются с применением электронных блоков.
Такие приборы не обладают высокой точностью замеров, но достаточно надежны в работе. С помощью них можно измерить параметры при сильных помехах от радиоволн, в отличие от современных цифровых устройств.
Цифровые мультиметры
Цифровые тестеры относятся к приборам высокой точности. Они оснащены электронными компонентами компактных размеров, удобным цифровым жидкокристаллическим дисплеем.
В основе конструкции цифрового прибора имеется контроллер с аналого-цифровым преобразователем. В микросхеме находится блок, который производит анализ напряжения.
С помощью таких устройств можно измерить параметры с наименьшей погрешностью, они удобны в эксплуатации и имеют небольшие размеры. Основным их недостатком является повышенная чувствительность к радиопомехам и другим электромагнитным излучениям.
Классификация по точности
Мультиметры имеют различную точность измерений в зависимости от исполнения прибора. Наиболее простыми являются тестеры с разрядностью 2,5. Это эквивалентно точности измерений 10%. Наиболее применяемыми моделями стали мультитестеры с точностью 1%. Также такие приборы могут иметь более низкую точность. Их стоимость зависит от точности. Чем выше точность измерений, тем прибор дороже.
Сфера применения
Эти универсальные приборы позволяют измерять несколько параметров постоянного и переменного тока: напряжение, ток, сопротивление, в то время как специализированные приборы, такие как омметры, амперметры и вольтметры, могут измерить только один определенный параметр цепи.
Мультиметры широко используются в промышленной сфере, электротехнике, электронике, в инженерных расчетах, при проведении ремонтных и эксплуатационных работ. Вместе с контрольными лампами мультитестеры применяют при отделочных работах, во время монтажа и подключения электрической сети. Использование мультиметров дает возможность обеспечения качественной установки электрооборудования.
Подготовка прибора к работе
Для начала необходимо прочитать инструкцию к прибору и убедиться в том, что он может функционировать в той цепи напряжения, которую вы хотите измерять.
Перед началом измерений прибор нужно подготовить к работе, собрать все элементы, подсоединить к клеммам корпуса гибкие проводники со щупами. Чаще всего при осуществлении многих измерений, например, при контроле внутренних электрических систем здания, примеряется определенный алгоритм подключения мультитестера:
Предупреждение: необходимо убедиться в том, что у гнезда для красного провода есть маркировка со знаком «V». Красный штекер нельзя вставлять в третье гнездо (оно служит для замера постоянного тока до 10 ампер), при измерении переменного тока бытовой сети, так как это опасно для жизни.
Проверка цепи цифровым мультиметром
Тестирование параметров цепи осуществляется для контроля состояния изоляции проводов, их целостности, качества соединений. Прозвонка цепи производится двумя методами.
Метод замера сопротивления цепи
Установите регулятор в режим замера сопротивлений на любое значение показаний.
Приложите щупы к проводам проверяемой цепи. Если на экране появилась «1», то провода не имеют между собой контакта, то есть, сопротивление между ними наибольшее. Также это может говорить о том, что цепь разорвана, либо о правильности сборки, отсутствии замыканий и неисправности изоляции проводов.
Если же на дисплее отобразилось некоторое значение, то по цепи протекает ток. Это говорит о том, что имеется замыкание проводов, либо свидетельствует о хорошей сборке. В этом случае, чем ниже значение сопротивления на дисплее, тем качественнее сборка.
Порядок прозвона 3-жильного кабеля на наличие замыкания проводов.
Метод измерения проводимости
Установите регулятор в режим проверки цепи (есть не во всех приборах).
Далее проводите измерения по алгоритму, описанному выше.
Определение напряжения и прозвон заземления
Для измерения напряжения и контроля контура заземления, при помощи ручки переключения установите режим для напряжения переменного вида, на значение интервала, превышающего измеряемое напряжение.
Определение напряжения
Вставьте наконечники щупов в гнезда розетки сети.
На экране появится величина напряжения. Полярность щупов для подключения не важна, так как при подключении щупов с обратной полярностью на экране также будет отображаться измеряемая величина, только со знаком минуса.
Величина напряжения в сети постоянно изменяется, и чаще всего отличается от 220 вольт, но это не является поломкой или неисправностью.
Прозвон заземления
Для проверки заземляющего контура один щуп прикладывают к заземлению, другой к фазе.
При прозвонке заземления, часто возникают трудности. Цепь заземление – фаза и нейтраль – фаза прозваниваются практически с равными значениями напряжения. Поэтому их трудно отличить. Если самостоятельно не было установки электрической проводки, то скорее всего провод заземления окажется нулевым проводом.
Наиболее сложным является определить контуры заземления в старых домах с отсутствующим заземлением. Если заземление было соединено с нулевым проводом, то возникнут проблемы с измерительными приборами и безопасностью бытовых устройств.
Для предотвращения особых сложностей, перед монтажными работами нужно убедиться, есть ли заземление на входе в здание в распределительном щите, а потом осуществлять соединения по цветовой маркировке проводов.
Если нужно выяснить, есть ли заземляющий контур в проводке, то следуйте некоторым советам:
Проверка транзисторов
Подобным образом проверяются транзисторы. Инновационные мультитестеры оснащены функцией измерения коэффициента усиления. Это значение обозначают одной из греческих букв, или буквой «h» с дополнительной буквой, например, «э». Это значит, что величина была измерена для полупроводника, подключенного с общим эмиттером. Для измерения усиления транзистора имеется два отдельных гнезда для разных структур полупроводников. Величины полевых типов транзисторов определяют по-другому, более сложному варианту, и не может быть определена таким измерительным прибором.
Измерение емкости
Ножки конденсатора вставляются в специальные гнезда, подается импульс напряжения, делается оценка времени разряда. Разность потенциалов на конденсаторе уменьшается по экспоненциальному закону, по которому дается оценка этого параметра. Этот метод применяется в технике для различных целей.
Измерение температуры
Дополнительной функцией некоторых цифровых устройств является измерение температуры, которое основано на действии термопары. Современная электронная техника может определить температуру по изменению сопротивления термопары. Напряжение также определяется аналого-цифровым преобразователем и выдается на дисплей.
Для измерения температуры контроллер имеет дело с напряжением. На корпусе мультиметра имеется специальное гнездо для подключения проводов термопары. Чтобы измерить температуру выполняют следующие шаги:
Работа аналогового мультиметра
Этот прибор работает с током, в отличие от цифрового устройства, который в работе использует напряжение. В индуктивной катушке поле витков усиливается и отклоняет стрелку в сторону. Такой прибор служит для:
Показания всех параметров выдается на стрелочный экран с градуированной шкалой. Для переключения интервалов измерения имеется ручка управления. Так же, как и в цифровом приборе, есть специальные гнезда для подключения проводов щупов.
Стрелочные аналоговые мультиметры в настоящее время потеряли свою актуальность из-за популярности цифровых приборов.
