Навесные стены на плане
Режим Редактирования Навесной Стены
Режим Редактирования позволяет редактировать отдельные выбранные и создавать новые элементы Навесных Стен.
В Режиме Редактирования все элементы Навесной Стены (Схема, Рамы, Панели, Аксессуары и Соединения) имеют собственные диалоги Параметров и инструменты, позволяющие настраивать и добавлять новые компоненты для выбранной Навесной Стены. (В режиме Редактирования нельзя создать новую Навесную Стену,)
Изменение параметров любого компонента Навесной Стены в режиме Редактирования приводит к тому, что измененному компоненту присваивается Специальный статус. Это означает, что его параметры, больше не зависящие от Параметров Системы Навесной Стены, могут настраиваться лишь локально в диалоге его Параметров (например, Параметров Схемы, Рамы, Панели, Соединения или Аксессуара). Специальные параметры можно настроить только в режиме Редактирования.
Активировать режим Редактирования можно в окне Плана Этажа, Фасада, Разреза и в 3D-окне. Режим Редактирования может продолжать действовать даже при переключении между видами.
Активация/Деактивация Режима Редактирования Навесной Стены

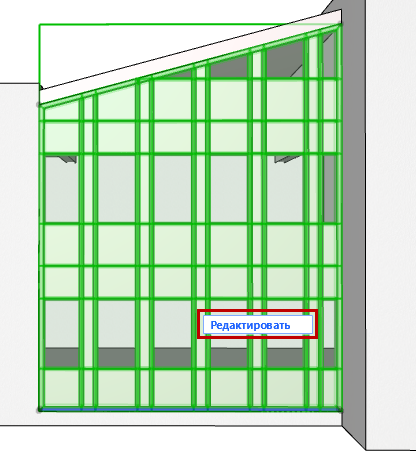

Активация Режима Редактирования
Чтобы активировать Режим Редактирования, выберите одну Навесную Стену и выполните одно из следующих действий:
Выход из Режима Редактирования
Выполните одно из следующих действий:
• Нажмите клавишу ESC ;

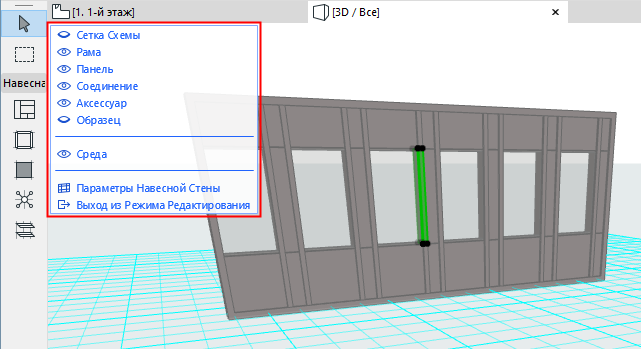

Панель Редактирования в Режиме Редактирования
После активации Режима Редактирования Навесной Стены стандартная Панель Инструментов ARCHICAD заменяется специальной Панелью Инструментов Навесной Стены, рядом с которой располагается Панель Режима Редактирования.

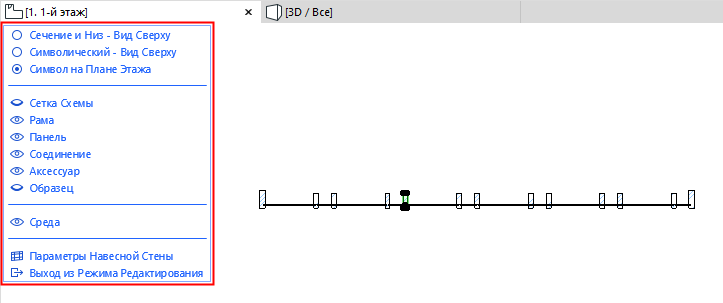

Панель Режима Редактирования на Плане Этажа и в 3D-окне

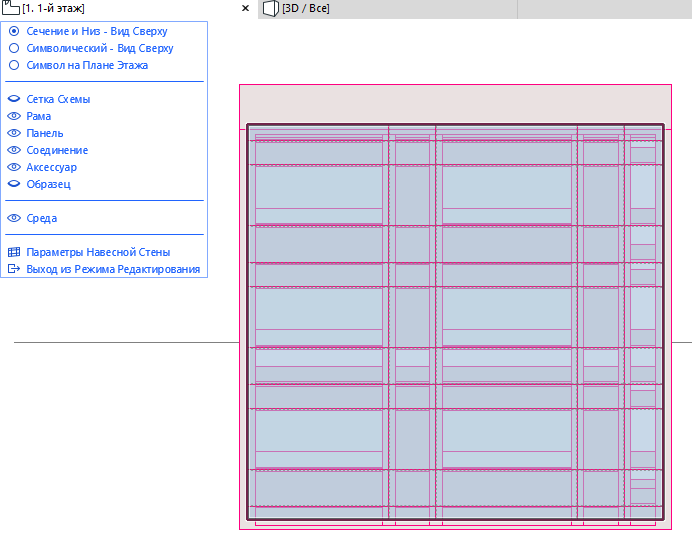

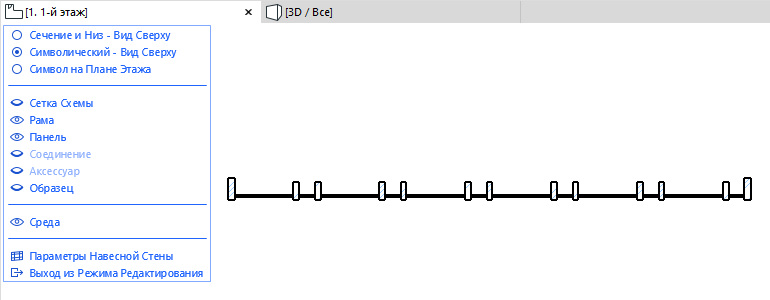

Варианты Отображения в Режиме Редактирования
Примечание: Эти варианты отображения в Режиме Редактирования предназначены только для упрощения редактирования Навесных Стен.
Вы можете выбрать один из следующих способов показа:

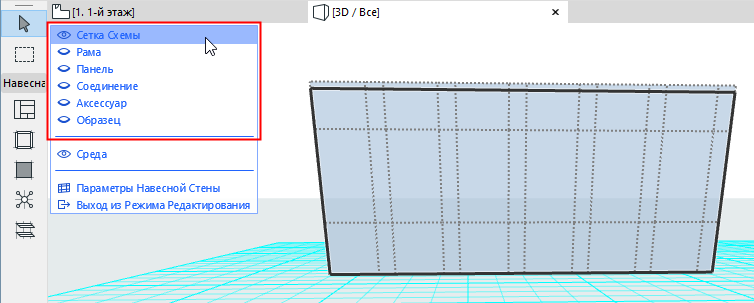

Управление Отображением Элементов в Режиме Редактирования
Панель Режима Редактирования позволяет управлять показом элементов Навесной Стены (воспользуйтесь символом глаза, чтобы скрыть или отобразить элементы определенного типа) даже в процессе выполнения операций редактирования.
Чтобы отобразить только один определенный тип элементов Навесной Стены, сделайте щелчок правой кнопкой мыши на его названии (например, на «Сетке Схемы»). В результате все прочие элементы будут скрыты.
Управление Отображением Среды
Команда «Среда» позволяет скрыть или отобразить все остальные элементы модели. Для элементов модели отображаются Инфо-метки, но сами элементы недоступны для редактирования.
Редактирование Параметров Системы Навесной Стены
Выбор Множества Рам и Панелей

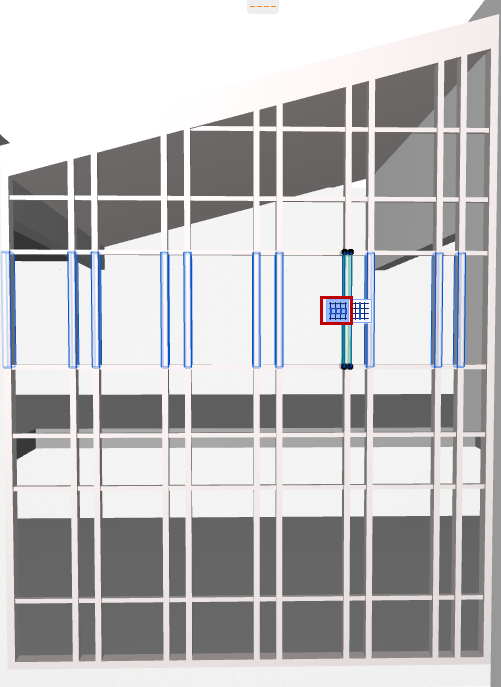

Выбрав отдельную Раму или Панель в Режиме Редактирования Навесной Стены, можно воспользоваться “Манипуляторами Захвата”, чтобы выбрать несколько аналогичных элементов.
• Выбор всех Рам/Панелей в выбранном Вертикальном/Горизонтальном Ряду.

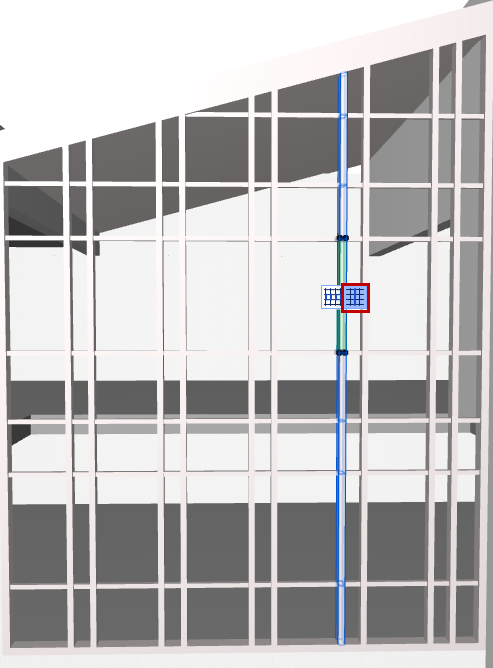

Выбор всех Рам в Вертикальном/Горизонтальном Ряду

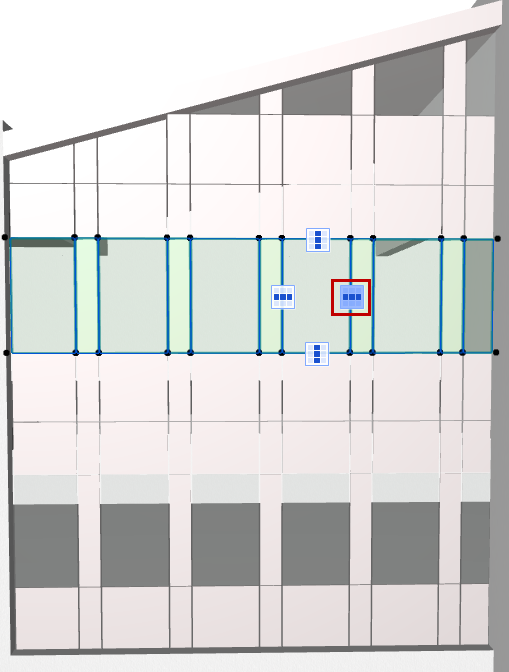

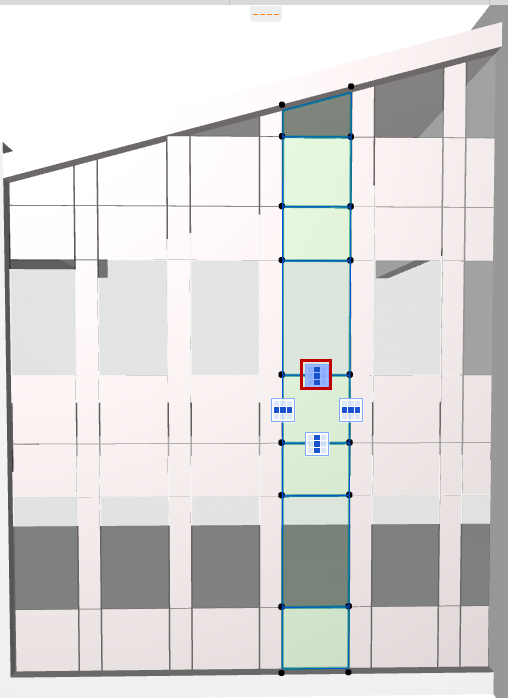

Выбор всех Панелей в Вертикальном/Горизонтальном Ряду
Привязка конструктивных элементов к разбивочным осям
Привязка конструктивных элементов к разбивочным осям
Расположение в плане здания несущих и самонесущих стен отмечается координационными осями. Именно эти оси фиксируются на строительной площадке при разбивке здания, поэтому их называют еще разбивочными.
В соответствии с принятой в строительстве Единой модульной системой (ЕМС), все расстояния между разбивочными осями должны быть кратны основному строительному модулю М=100 мм или укрупненному модулю ЗМ=300 мм. Это делается в целях унификации, т. е. уменьшения количества типоразмеров строительных конструкций.
Расположение конструктивных элементов здания по отношению к разбивочным осям называется привязкой.Разбивочные оси всегда совпадают с гранями конструкций перекрытия, т. е., привязка стен к осям показывает величину опирания плит перекрытия на стены.
Правила привязки капитальных стен (рис. 3.1):
1) привязка самонесущих стен «нулевая», т. е. разбивочная ось совпадает с внутренней гранью стены;
Рис. 3.1. Конструктивные схемы зданий:
а – с продольными несущими стенами;
б – с поперечными несущими стенами;
в – с продольными и поперечными
б – самонесущая стена; в – ненесущая (навесная) стена
2) внутренние несущие стены имеют осевую привязку, т. е. геометрическая ось стены совпадает с разбивочной осью;
3) привязка наружных несущих стен от внутренней грани стены до оси выполняется не менее половины толщины внутренних несущих стен. Унифицированные размеры привязок для кирпичных стен – 200 мм, крупнопанельных – 100 мм, деревянных – 50 мм.
3.3. Разработка планов здания
Выбрав конструктивную схему здания и зафиксировав положение разбивочных осей, можно переходить к компоновке помещений на плане здания в соответствии с требованиями к планировке квартиры, изложенными в разделе 2 настоящих методических указаний. При этом перегородки можно произвольно перемещать на плане, добиваясь наилучших пропорций комнат и соответствия площадей всех помещений нормативным требованиям.
Особое внимание следует обратить на правильный расчет и размещение в плане лестничной клетки. При расчете лестниц следует учитывать следующие требования (см. рис. 3.3):
1) ширина маршей внутриквартирных лестниц должна быть не менее 90 см;
не менее ширины маршей;-2) ширина лестничных площадок
3) ширина проступи должна быть не менее 250 мм, а сумма размеров проступи и подступенка составляет 450 мм;
4) общепринятые уклоны лестниц – 1:2; 1:1,25; 1:1,5; 1:1,75;
5) в плане лестницы между маршами необходимо оставлять зазор не менее 100 мм для пропуска пожарного шланга.
В лестницах малоэтажных зданий допускается применять так называемые забежные ступени, имеющие треугольную форму в плане. Виды внутриквартирных лестниц приведены на рис. 3.4.
На первом этапе эскизирования все стены изображают одной линией. После увязки взаимного расположения всех помещений можно переходить к привязке стен к разбивочным осям и детальной проработке планов.
Толщина наружных стен рассчитывается по СНиП II-3-79* «Строительная теплотехника». Методика теплотехнических расчетов в курсовом проектировании также подробно изложена в [5].
Толщина стен должна быть кратна размерам кирпича (380, 510, 640 или 770 мм). Внутренние несущие стены из кирпича выполняются толщиной 380 мм, а перегородки – 120 мм. Если стены выполнены
Рис. 3.3. Расчет лестничной клетки
Рис. 3.4. Минимальные габаритные размеры разных видов лестничных клеток (рассчитаны на высоту этажа 3,0 м, размер проступи – 250 мм, размер подступенка – 200 мм)
из других материалов, их толщина также должна определяться с учетом размеров элементов, выпускаемых промышленностью. После определения толщины стен их привязывают к разбивочным осям здания (см. п. 3.2).
270 мм.´140, 140´Особое внимание следует обратить на вентиляционные и дымовые каналы, которые размещают во внутренних стенах, примыкающих к кухне и санузлу. Каналы выкладывают из кирпича толщиной 380 мм. Сечения каналов кратны 1/2 кирпича (со швами): 140
Размеры оконных и дверных проемов также унифицированы и подбираются в соответствии с ГОСТ 66.29-80 или по учебникам.
Площадь оконных проемов в свету должна составлять не менее 1/8 от площади пола помещения. Расстояние от поперечных стен и перегородок до окна внутри помещения не должно превышать 1,5 м. Высота подоконника над уровнем пола – минимум 800 мм. В кирпичных стенах толщиной 510 мм и более оконные и дверные проемы выполняются с четвертями. Четверти 120 мм в плане образуются за счет выпуска 1/4 кирпича на боковых откосах проемов по наружной грани стен и защищают двери и окна от продувания.´размером 65
При размещении дверей и их открывании следует учитывать удобство эксплуатации помещений и расстановки мебели. Входная дверь всегда открывается наружу, а внутренние двери – внутрь комнат. При входе в дом обязательно устраивают тамбур глубиной не менее 1,4 м. Ширина крыльца при входе должна быть не менее 1,2 м, а уклон наружных ступеней – 1:2. Над входной дверью и крыльцом должен быть выполнен козырек.
Навесные стены на плане
Параметры навесной стены: системная страница
Параметры навесной стены: страница Схема навесной стены: панель Форма и расположение

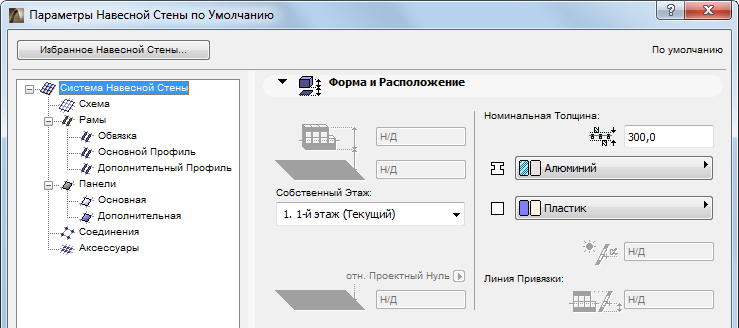

Установки по умолчанию для Навесной стены:
• прилегающие зоны простираются до номинальной толщины навесной стены;
• соединяющиеся стены также по умолчанию простираются до номинальной толщины навесной стены.
Собственный этаж. Выберите один из следующих возможных вариантов собственного этажа:
• Текущий. Текущий этаж будет выступать в качестве Собственного этажа.
• Выбор этажа. Выберите в этом списке этаж, к которому следует привязать навесную стену. Нажмите на Выбрать этаж.. для отображения полного списка этажей, присутствующих в проекте.
Линия привязки Навесной стены физически привязывается к Собственному этажу. При последующем изменении расположения Собственного этажа (например, переопределении уровня пола), расположение Навесной стены также будет изменено.
Если Вы изменяете возвышение элемента таким образом, что его линия привязки перемещается на другой этаж, то имеется возможность изменить его собственный этаж таким образом, чтобы он соответствовал новому месту расположения элемента:
Для получения дополнительной информации см. Собственный этаж.
Строительный материал рамы: Выберите здесь Строительный материал рамы.
Примечание: Если Раме Навесной стены назначен Строительный материал, то его приоритет пересечения игнорируется.
Строительный материал панели: Выберите здесь Строительный материал рамы.
Параметры выбранной Навесной стены:

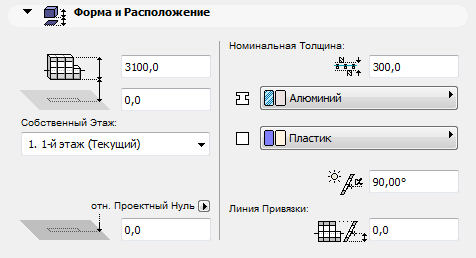

Для навесной стены с горизонтальной линией привязки:
• высота навесной стены;
• относительная высота основания;
• Отметка основания [относительно Уровня привязки]:
• смещение линии привязки;
• угол наклона (не применяется для многосегментных навесных стен).

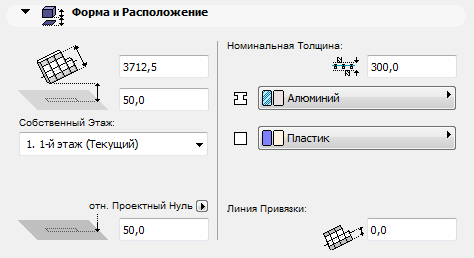

Для навесной стены с негоризонтальной линией привязки:
• Высота Навесной стены = Длине вытягивания (измеряемой в плоскости Навесной стены в направлении вытягивания)
• Относительная высота основания/Отметка основания относительно Уровня привязки = Высоте нижней точки Навесной стены (Относительно Собственного этажа, и уровня привязки)
• смещение линии привязки относительно нижнего ребра (измеряется в плоскости навесной стены в направлении экструзии.

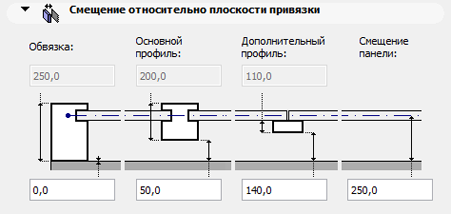

Параметры навесной стены: страница Система навесной стены: панель Смещение относительно поверхности привязки
Используйте эти управляющие элементы (четыре редактируемых поля), чтобы определить:
• смещение между поверхностью привязки и рамами корпуса, средника, фрамуги ;
• смещение ( Смещение панели ) между поверхностью привязки и опорной поверхностью, в которой располагаются панели.
Содержащиеся здесь четыре редактируемых окошка являются взаимосвязанными; изменение одного из них приводит к изменению других.
Глубина рам каждого из трех типов определяется в Параметры навесной стены: страница Рамы (Корпус, Средник, Фрамуга) и здесь не редактируется.

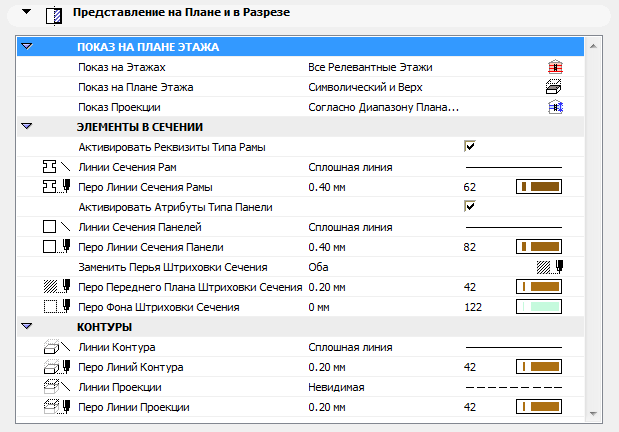

Параметры навесной стены: страница Система навесной стены: панель Представление на плане и в разрезе
Используйте управляющие элементы этой панели для определения внешнего вида навесной стены на плане этажа, ее элементов в сечении (внешний вид сечений рам и сечений панелей) и ее контуров.
Показ на плане этажа
Показ на этажах. Укажите здесь, на каких этажах будет видна навесная стена.
• Все релевантные этажи. Многоэтажная навесная стена будет видна и может редактироваться на всех этажах, которые она пересекает. Многоэтажные навесные стены будут правильно стыковаться с другими элементами на всех этажах, на которых такая навесная стена присутствует.
• Только собственный этаж. Эта навесная стена будет показываться только на ее собственном этаже.

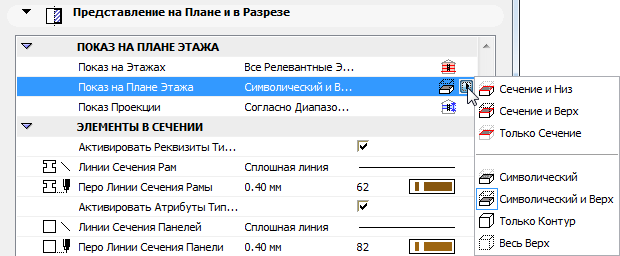

Показ на плане этажа
• Сечение и верх. Показывается отсеченная часть 3D-модели навесной стены (то есть в плоскости сечения плана этажа) и плюс ее верхняя часть (то есть часть навесной стены, расположенная выше плоскости сечения плана этажа) и ее неотсеченная (нижняя) часть.
• Сечение и низ. Показывается отсеченная часть 3D-модели элемента и плюс его неотсеченная (нижняя) часть.
• Только сечение. Показывается только элемент в сечении, например, согласно плоскости сечения плана этажа.
Здесь также имеется три дополнительных варианта:
• Символический. Рамы и панели показываются с помощью символического представления. Показывается отсеченная часть 3D-модели навесной стены (то есть в плоскости сечения плана этажа) и плюс ее неотсеченная (нижняя) часть.
В символическом режиме аксессуары и соединительные элементы не показываются на плане этажа.
В символическом режиме показываются только центральные линии рам.
• Символический и верх. Рамы и панели показываются с помощью символического представления. Показывается отсеченная часть 3D-модели навесной стены (то есть в плоскости сечения плана этажа) и плюс ее верхняя часть (то есть часть стены, расположенная выше и плоскости сечения плана этажа) и ее неотсеченная (нижняя) часть.
В режиме Символический и верх аксессуары и соединительные элементы не показываются на плане этажа.
В режиме Символический и верх показываются только центральные линии рам.
• Только контур. Приводится весь контур навесной стены плюс центральные линии рам с использованием реквизитов, приписанных для неусеченной части.
• Весь верх. Приводится весь контур навесной стены плюс центральные линии рам с использованием реквизитов, приписанных для верхней части.
Показ проекции. Это всплывающее меню предоставляет следующие три возможности:
• Весь элемент. Навесная стена будет показываться на всех релевантных этажах.
• Согласно диапазону плана этажа. Предполагает показ навесной стены в диапазоне этажей (текущий этаж, плюс заданное количество этажей выше и ниже).
Если Вы выбрали этот вариант, то сможете установить требуемый диапазон в диалоге Параметры плоскости сечения плана этажа.
• Согласно абсолютному диапазону. Устанавливается фиксированный нижний предел (по умолчанию это проектный нуль) и показываются все части навесной стены выше этого предела.
При выборе этого варианта перейдите в диалоговое окно Параметры плоскости сечения плана этажа и установите там абсолютный предел воспроизведения для этой навесной стены.
Элементы в плоскости сечения
Активировать реквизиты типа рамы. При использовании рам, являющихся GDL-объектами, отметка этого маркера означает, что определенные в этом GDL-объекте перья будут использоваться для показа сечений рам Вашей навесной стены. (Если рама не является GDL-объектом, тогда будут использоваться следующие параметры линии/пера.)
Линии сечения рамы. Выберите здесь тип линии сечения рамы.
Перо линий сечения рамы. Выберите здесь перо линий сечения рамы.
Активировать атрибуты типа панели. При использовании панели, являющейся GDL-объектом, отметка этого маркера означает, что определенные в этом GDL-объекте перья будут использоваться для показа сечений панелей Вашей навесной стены. (Если панель не является GDL-объектом, тогда будут использоваться следующие параметры линии/пера.)
Линии сечения панели. Выберите здесь тип линии для линий сечения панели.
Перо линий сечения панели. Выберите здесь перо типа линии, используемой для поверхностей сечения панели.

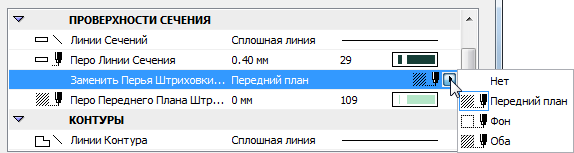

Заменить перья штриховки сечения: При необходимости, замените перья переднего плана/фона штриховки этого элемента (определяемые по умолчанию для Строительного материала). Чтобы сделать это, выберите Передний план, Фон или оба эти реквизита в выпадающем меню Заменить перья штриховки сечения для получения доступа с соответствующим элементам управления.
Неусеченные линии. Выберите тип линии для линий навесной стены, не принадлежащих ее сечению.
Перья неусеченных линий. Выберите перо для линий навесной стены, не принадлежащих ее сечению.
Линии верхней части. Выберите тип линии для линий верхней части навесной стены.
Перо линий верхней части. Выберите перо для линий верхней части навесной стены.
Параметры навесной стены: страница Система навесной стены: панель Размещение элементов
Используйте управляющие элементы этой панели для определения размещения в навесной стене соединительных элементов, направления рам средника и где должна размещаться рама корпуса по отношению к сетке.
Примечание: Сетка навесной стены определяется в составе схемы на странице Схема этого диалогового окна.
Соединительные элементы размещаются автоматически во всех точках сетки, если:
• Вы выбрали вариант Во всех точках сетки и
• на странице Соединения диалогового окна Параметры навесной стены выбран допустимый объект соединительного элемента.
Размещение рамы корпуса. Рама корпуса (ее остальные параметры указываются на странице Рамы: Корпус этого диалогового окна) размещается вдоль границы сетки, то есть, вдоль корпуса навесной стены.
По умолчанию рама корпуса располагается таким образом, что ее центральная линия совмещается с линией сетки ( По центру сетки ).
Для смещения рамы корпуса:
Разместить рамы средника в
Этот управляющий элемент позволяет определить, относительно каких линий сетки следует ориентировать рамы средника.
Сетка навесной стены имеет две линии сеток, основную и дополнительную; Вы должны привязать рамы средника к одному из этих типов линий сетки.
Основные линии сетки. Рамой средника будет та, которая совмещается с основой линией сетки.
Дополнительные линии сетки. Рамой средника будет та, которая совмещается с дополнительной линией сетки.
В этом случае рамы фрамуги будут ассоциироваться с линиями сетки другого направления.
Рама корпуса всегда проходит вдоль многоугольника корпуса.
Внимание: Параметры основных и дополнительных линий сетки навесной стены определяются на странице Схема этого диалогового окна. Между сеткой навесной стены и системой сетки ArchiCAD нет никакой связи.
Параметры навесной стены: страница Система навесной стены: панель Смета и выносная надпись
Отношение к зонам. Воспользуйтесь этим всплывающим меню для указания взаимосвязи между навесной стеной и зонами. Всплывающее меню Отношение к зонам определяет, будет ли новая навесная стена выступать в качестве границы зоны, будет ли ее площадь вычитываться из общей площади зоны или она не будет приниматься в расчет при произведении вычислений над зонами.
• Граница зоны. Этот вариант указывает, что навесная стена, расположенная внутри зоны, не будет включена в пространство зоны. Во всех случаях, включая наклонные и сложные навесные стены, граница зоны проходит в основании навесной стены. Многоэтажные элементы с режимом автоматического показа на этажах могут служить границами зон на всех тех этажах, на которых они существуют, а не только на их собственном.
• Уменьшает только площадь зоны. Это означает, что 2D-зона будет включать данную навесную стену в качестве границы, однако пространство навесной стены не включается в область зоны. (Тем не менее, объем зоны будет включать стену.)
• Вычесть из Зон означает, что при вычислении объема зоны будут вычитаться объемы всех навесных стен, расположенных внутри зоны.
• Не влияет на зоны. Указывает, что навесная стена не влияет на зону; площадь и объем зоны будут включать пространство, занимаемое навесной стеной.
Для получения дополнительной информации см. Вычисление площади и объема зоны. См. также Отношение к зонам
Параметры навесной стены: страница Система навесной стены: панель Метки и категории
Как правильно читать чертежи. Памятка для визуализаторов.
Я столкнулась с проблемой, что далеко не все визуализаторы умеют читать чертежи, и ничего постыдного в этом нет. Когда есть пробел в знаниях, то его конечно нужно просто закрывать. А я постараюсь вам в этом помочь.
Есть очень много деталей, важных моментов на чертежах, которые могут вызвать недоумение у впервые открывшего их.
А тут еще прибавьте, если вдруг чертежи выполнены без каких-либо таблиц, пояснений к ним. Что за условные обозначения, что они значат? Давайте разберемся.
Я писала в отдельной статье, какая документация и картинки нужны для визуализатора от дизайнера, чтобы приступить к работе.
https://vk.com/@anastasia_reese-gramotnoe-tz-dlya-.
Теперь давайте разберем каждый чертеж.
ОБЩИЙ ЧЕРТЕЖ ПОМЕЩЕНИЯ.
Лучше всего, если дизайнер может предоставить чертеж в формате DWG. Таким образом, визуализатор просто может перенести его в программу 3DsMax и быстрее возвести стены.
Для начала, дорогой начинающий визуализатор, возможно я пишу совсем уж понятные вещи, но возможно для кого-то и эта информация будет в новинку. Так вот, смотрим мы на помещение сверху.
Грамотно составленный чертеж обычно предполагает основной вход в помещение снизу по чертежу.
В условных обозначениях, а такие таблицы ОБЯЗАТЕЛЬНО должны быть составлены, для строителей, указаны обозначения на плане и пояснения к ним. В основном это будут: размерные линии, несущие стены, перегородки. Их толщина обычно указана либо в таблице, например, если она стандартная 100мм, или на плане в разных местах, потому что где-то стена может быть и 120мм, а где-то всего 80мм.
H пр. обозначает высоту проема. Обычно это дверной проем. Стандартная высота дверных проемов в России 2100мм.
H пом. Или просто H=….мм – это высота потолка. Если это проект еще на стадии ремонта, то скорее всего это высота без учета напольных поверхностей и потолка, что тоже займет определенное расстояние. Если на пол ещё можно не сильно ориентироваться, так как пара см не сильно повлияет на визуализацию. А вот потолок в некоторых местах могут опустить на 5-7-10 см.
Далее размерные линии показывают расстояния от стены до дверного проема (чаще всего без учета дверной коробки), затем самого дверного проема, и до окончания стены или примыкания следующей, или до следующего выступа.
Также вы можете наблюдать на чертеже указание радиаторов, их расположение, расстояния от стены, где проходит труба. Насколько они выступают от стены. Или наоборот. Возможно это конвекторы и располагаются в полу.
Кружочками указаны расположения труб и расстояния до них.
Если есть электрощиток, то это тоже обозначено на чертеже с размером от прилегающей стены и сноской, и информацией о размере щитка и высоты, на которой он расположен.
Важно не забывать о вентиляции, она тоже будет указана на чертеже. А это значит, что скорее всего она будет спрятана в короба, и это возможно заставит дизайнера опустить уровень потолка в этом месте.
Что еще не учтено:
1.Насколько выпирает подоконник, это очень важно. На чертеже это должны быть указано с размерами.
2. Иногда под окнами существуют ниши для радиаторов, и тогда батареи не выступают вперед. Это тоже должно быть указано на чертеже. Проверьте этот пункт на фотографиях помещения, возможно дизайнер в схеме забыл вам об этом указать. Так как вам понадобится эта информация в будущем, чтобы знать, где будет проходить линия штор, чтобы ткань «не лежала» в итоге на батареях.
3. Далее все выступы, ниши, балки на стенах или потолке – всё это возможно просто будет указано на отдельном чертеже. Поэтому важно ознакомиться с полным комплектом и посмотреть фотографии помещения по возможности.
Безусловно вам не нужен чертеж со стенами, где что было до возведения новых перегородок, но на нем может быть указана необходимая информация о высотах, выступах и тд. Поэтому лучше, чтобы у вас это было.
ЧЕРТЕЖ МОНТАЖА.
Этот чертеж станет основополагающим для вас, так как тут указаны новые стены. Но хочу обратить ваше внимание, что тут не указаны все необходимые размеры. Если вам был дан чертеж в DWG – вам проще. Если же только такой план, то вам придется совмещать информацию на обмерном чертеже и чертеже монтажа. Поэтому стоит попросить у дизайнера отдельный обмерный план, как должно выглядеть помещение после всех демонатжных/ монтажных работ.
На условных обозначениях появилось новым только синим – монтируемые (то есть новые) перегородки. И красным обозначена шумоизоляция. Стены со сложной конструкцией или выступами обычно указаны, и есть ссылка на развертку. Либо схематично указано рядом с чертежом, как на примере выше. Вид А показывает с какой стороны вы смотрите на конструкцию и рядом чертеж этой самой конструкции. Либо дизайнер даёт вам набросок с идеей от руки.
МЕБЕЛЬ.
Со временем вы научитесь читать чертежи, не обращая внимания на сноски, а пока я распишу вам, что может стать не понятным. На этом плане с расстановкой мебели и оборудования будут указаны габаритные размеры мебели, и некоторые расстояния до других предметов в комнате.
Иногда дизайнер выделяет другим цветом сантехнику.
То, что указано просто квадратами или прямоугольниками всегда подписывается.
Стандартные размеры кухонных шкафов обычно 600х600мм.
Точность в нашей профессии очень важна, поэтому к этому плану обычно прилагается отдельный файл с ссылками на мебель и оборудование, которые находятся в этом помещении, это может быть word-овский документ или ссылка в виде таблицу Exсel. Обычно идет наименование, размер, ссылка в интернете на него, фотография и примечание.
Шкафы могут быть указаны вот так:
Всегда уточняйте, если эта информация не была дана, как будут задекорированы окна – тюль, портьера, французские шторы. Нужна ли будет для них ниша?
Всегда уточняйте у дизайнера, если вдруг что-то не подписано, и вы не знаете, что же это такое указано на чертеже.
РАСПОЛОЖЕНИЕ НАПОЛЬНЫХ ПЛИНТУСОВ.
Здесь просто указано схемой- в данном случае красным цветом, где проходит плинтус: с размером либо до какого предмета мебели. А в таблице прописано название модели.
Также создается и читается схема расположения потолочных плинтусов.
Отдельным чертежом вы получите план освещения. Рядом с чертежом должны быть таблица с обозначениями. На профессионально-выполненном чертеже будет указано точное наименование каждого светильника с размерами.
Люстры будут обозначаться значком бОльшего размера.
Таким образом обозначаются точечные встроенные или накладные светильники. Иногда круг внутри может быть не закрашен, что обозначает простой светильник, а закрашенный может обозначать влагоустойчивый. Соответственно, он будет располагаться в ванной комнате. Но вся эта информация должна быть указана в сноске рядом с чертежом.
Так обозначаются бра. К ним должны быть сноски с указанием высоты светильника.
Штрихпунктирной линией указывается путь, где предполагается скрытая подсветка. К ней также должна вестись выноска с указанием для чего будет подсветка. Например, для шкафов или скрытая для штор, или просто где-то в конструкции стен, потолка или мебели. И высота расположения электро-вывода.
Заметка:
Следите за тем, чтобы подвес, например, около кровати, не врезался в стену. Проверьте его диаметр.
ПЛАН ПОЛА.
Нужен будет, если в проекте предусмотрены разные виды напольных поверхностей, или перепад высот (ступень).
На схеме должны быть указаны высоты и размеры, где будет проходить линия укладки плитки, а где, например, будет уложен паркет. И приложена таблица, в которой будет расписано название материала с его размерами. Плюс, конечно вам должны быть предоставлены ссылки на выбранный материал.
Стрелочками указывается место начала укладки плитки, эта информация больше создана для строителей.
ПЛАН ПОТОЛКА.
Вам понадобится для понимания расположения любых сложных конструкций, которые должны быть указаны на чертеже. Если где-то есть перепад высот, или ниша со скрытой подсветкой, если есть балки, вентиляция.
В таблице указывается цвет и пояснение к чертежу. А также указаны отдельные схемы, как будет создана та или иная ниша. Плюс размеры, где будут проходить перепады или углубления в потолке.
РАЗВЕРТКИ.
Это схематические чертежи стен. Все профессиональные дизайнеры создают развертки каждой комнаты, где наглядно показаны некоторые предметы мебели, указана покраска, обои или тип покрывающей поверхности. Здесь наглядно видны высоты – расположение картин, декора, бра, электрооборудования, расположения шкафов, полок и тд. Указаны размеры, виды покрытий и тд.
На этом всё, если у вас есть дополнения, если я где-то что-то забыла, буду рада комментариям или личным сообщениям, чтобы дополнить статью.
Единственно возник вопрос, т.к. мне понравился из схемы потолочный плинтус (ищу себе нечто подобное размером 150-200 мм., чтобы спрятать гофру с проводкой, но в нашем регионе в магазинах такого не встретить), существует ли подобный в природе и где его можно приобрести (раз дизайнеры такое предлагают в своих проектах)?
Единственно возник вопрос, т.к. мне понравился из схемы потолочный плинтус (ищу себе нечто подобное размером 150-200 мм., чтобы спрятать гофру с проводкой, но в нашем регионе в магазинах такого не встретить), существует ли подобный в природе и где его можно приобрести (раз дизайнеры такое предлагают в своих проектах)?
hikkikamori Если это итоговый результат проекта, который отдаётся Заказчику, то я бы добавил еще в схему освещения наличия выключателей, количество в них клавиш, тип если необходимо (перекрестный, переходной) и какой выключатель(а также клавиша, если их несколько) отвечает за какой светильник. Для расчёта электрики это очень важно.
