Устройство фасада из керамогранита – технология отделки и монтажа
Вентилируемый фасад из керамогранита позволяет успешно решить целый спектр проблем, возникающих при облицовке стен зданий:
В этой статье я хочу рассмотреть особенности и нюансы устройства фасада из керамогранита.
Конструктивные особенности вентфасада

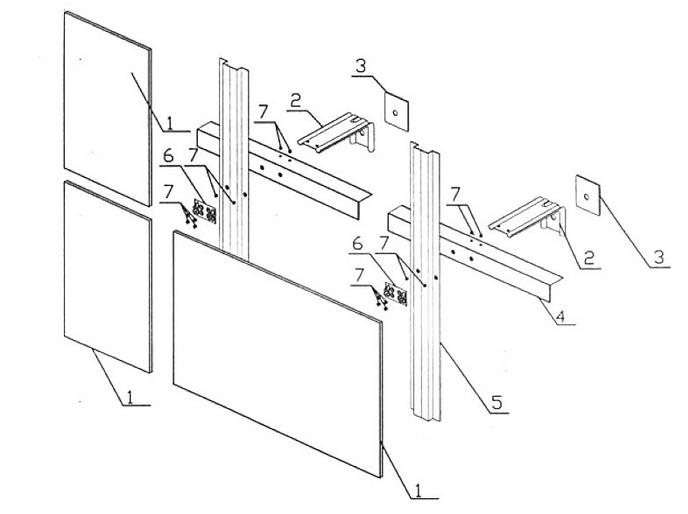

Вентилируемые фасады из керамогранита состоят из четырех составляющих:
Каркас
Каркас предназначается для крепления керамогранитных плит к стенам здания. Он состоит из системы направляющих профилей и крепежных деталей, монтаж осуществляется на несущую стену при помощи дюбель-гвоздей или анкерных болтов.
Профиль для керамогранита изготавливается из нержавеющей стали или алюминиевых сплавов, и бывает двух видов – горизонтальным и вертикальным.
Навесный крепёж представляет собой систему кронштейнов, установка которых производится путём крепления к стене и несущему каркасу. Особая конструкция кронштейнов даёт возможность регулировать величину зазора между стеной и керамогранитом. Благодаря этому, с одной стороны, удаётся эффективнее вентилировать внутреннее пространство, а с другой – нивелировать неровности стеновых поверхностей.
Утеплитель и гидроизоляция
Технология монтажа вентилируемого фасада из керамогранита предусматривает создание теплоизоляционного и гидроизоляционного слоёв. Для наружного утепления здания чаще всего используют следующие материалы:
В таблице ниже даны сравнительные характеристики теплопроводности различных теплоизоляционных и конструкционных строительных материалов.
Монтаж пирога вентилируемого фасада осуществляется по следующей схеме:
Декоративная керамогранитная плитка
Керамогранит представляет собой композитный материал, изготовляемый из смеси глины, кварца, полевого шпата и, при необходимости, разных пигментов. Все компоненты тщательно смешиваются, прессуются и обжигаются в высокотемпературных печах.
Таблица 1. Сравнительные характеристики керамогранита и керамической плитки.
В продаже можно встретить несколько видов керамогранитной плитки:
Фасады чаще всего монтируют с применением глазурованной плитки, благодаря её высоким эстетическим качествам, реже применяется матовый сатинированный керамогранит.
Главное отличие плитки для вентилируемого фасада от плитки для внутренних работ состоит в предъявляемых к ней требованиях. Она должна:
Линейные размеры и форма плит могут значительно различаться. Фасадный керамогранит 600х600 мм – наиболее распространённый вариант. Он имеет приемлемую массу, а одинаковая длина сторон упрощает разметку и монтаж каркасных направляющих.
Таблица 2. Требования, предъявляемые к качеству керамогранита для вентилируемых фасадов.
Дополнительные узлы и элементы
К дополнительным узлам относятся различные уплотнительные материалы и доборные элементы: прокладки из паронита или резины для установки под крепёж, декоративные вставки для заделки стыков между плитками. Вставки могут быть изготовлены из алюминия или полимеров – полиуретана, поливинилхлорида и т.д.
Техники монтажа
Существует две технологии монтажа вентилируемых фасадов из керамогранита:
Скрытое крепление керамогранита
Скрытое крепление фасада на каркасную подсистему производится при помощи анкерных элементов. Вариант скрытого крепления позволяет получить визуальный эффект сплошной стены, без видимых стыков и швов.
Может быть использовано несколько технология монтажа в зависимости от используемой подсистемы каркаса. Один из вариантов – применение аграф:
Еще один вариант – прорезание на торцевой части плитки прорезей (либо точечно, либо по всей торцевой поверхности), и дальнейшим креплением с их помощью керамогранита к профилю (см. фото ниже):
Подобная схема крепления фасада даёт возможность получать поверхность с высокими декоративными качествами и вентилировать внутреннее пространство. Вместе с тем, скрытое крепление керамогранита весьма трудоёмко – увеличивается время монтажа и общая стоимость работ.
Крепление с применением клямеров
Клямеры представляют собой пластины из нержавеющей стали или дюралюминия, снабжённые загнутыми «лапками», в которые вставляются облицовочные плитки. Клямеры закрепляются на каркас при помощи саморезов или болтов.
Т.к. эта технология является наиболее распространённой (благодаря своей относительной простоте по сравнению со «скрытым» методом) рассмотрим именно этот способ отделки зданий керамогранитной плиткой.
Монтаж вентилируемого фасада
Установка керамогранита на фасад открытым способом регламентируется положениями СНиП №3-01-85 и производится в несколько этапов:
Подготовка стены
Прежде всего, следует оценить состояние поверхности стены – она должна быть относительно ровной, без явных бугров и впадин. Незначительные перепады от вертикали можно нивелировать при помощи свободного хода крепёжных элементов, предусмотренного конструкцией. Большие изъяны нужно будет исправлять при помощи штукатурных работ.
Следующим шагом производится разметка поверхности, которую наносят в зависимости от проекта фасада. Стена маркируется под крепежи, на которые в дальнейшем будут устанавливаться направляющие профили.
Первый способ разметки можно увидеть на следующем видео:
Второй способ разметки предусматривает импользование лазерных уровней, имеющих и вертикальную, и горизонтальную настройку. Работа начинается с самого низа стены: при помощи уровня намечается стартовая линия, идущая вдоль земли. Таким же образом, с шагом равным высоте выбранной керамогранитной плитки, горизонтальными линиями размечается вся стена.
Далее, через промежутки, соответствующие ширине выбранных облицовочных плит, делаются отметки – на пересечении горизонтальных и вертикальных линий и будут располагаться каркасные крепежи.
Кронштейны должны быть расположены таким образом, чтобы стыки соседних плит приходились на середину профиля.
Установка кронштейнов
Монтировать кронштейны следует при помощи перфоратора и анкерных болтов. Особое внимание при следует уделять вылету кронштейна – он зависит от толщины слоя утеплителя (см. ниже). Необходимо чтобы после монтажа каркасных профилей и облицовочных плит, между стеной и теплоизоляцией остался вентиляционный зазор в 3-5 см.
Для компенсации термоусадки (циклов сжатия и расширения под действием перепадов температуры) между кронштейнами и стеной устанавливаются прокладки из паронита или плотной резины.
Монтаж утеплителя и гидроизоляции
После того установки крепежей можно приступать к монтажу пароизоляции и утеплителя. В качестве парозащитной мембраны используют изоспан или другие аналогичные материалы – они позволяют выводить излишнюю влагу из стен, в то же время, не пропуская её снаружи.
Поверх пароизоляции укладывается слой утеплителя. Толщина теплоизоляции зависит от показателей теплопроводности материала и от минимальных показателей зимних температур для данного региона. Вычисление необходимой толщины теплозащитного слоя производится по следующей формуле:
R=δ/k, где
Показатели теплового сопротивления для различных регионов страны даны в положениях СНиП №230199 о строительной климатологии, и приведены ниже.
Наиболее часто для утепления фасада применяются:
Минеральная вата поставляется на рынок в виде рулонов или плит, которые различаются плотностью и показателями теплопроводности. К стене она крепится посредством специальных пластиковых дюбелей-грибков с широкой шляпкой.
При использовании минеральных утеплителей (стекловата, шлаковата, базальтовая плита) следует помнить, что они очень боятся сырости.
При намокании минвата уплотняется и теряет свои теплоизоляционные качества, которые не восстанавливаются даже после её высыхания, поэтому следует тщательно производить наружную гидроизоляцию утеплителя.
Пенополистирольные (пенопластовые) листы также имеют высокие показатели теплозащиты и могут монтироваться как на дюбеля, так и на клеевые растворы. На несущее основание они укладываются в 2-3 слоя таким образом, чтобы стыки верхних и нижних слоёв не совпадали. Швы, для защиты от проникновения сквозняков, заделываются герметиками.
Полиуретановая пена наносится на стену при помощи специальных аппаратов-пенообразователей, в которых смешиваются химические компоненты. Преимущество такого способа состоит в возможности получения монолитного бесшовного слоя теплоизоляции. Однако, по сравнению с минватой и пенопластом, пенополиуретан достаточно дорог: цена 1 кв.м. утепления может достигать 500 – 800 руб.
Согласно нормативам СНиП, минимальная толщина теплоизоляционного слоя для различных материалов должна составлять (без учёта толщины несущих стен):
Установка каркасных профилей
К монтажу каркаса следует приступать после полной отделки здания теплоизоляцией. Первоначально на плоскости стены укрепляют вертикальные стойки. Они могут быть Т-образными, U-Образными или угловыми. Каждый вид стоек используется для определённых целей – внутренних и внешних стыков, облицовки углов, оконных и дверных проёмов.
Основным видом вертикальных профилей являются Т-образные, применяемые для создания единой ровной плоскости на облицовываемой поверхности здания. Вертикальные стойки выполняют основную, несущую функцию. На них устанавливаются крепёжные клямеры, служащие для крепления керамогранита.
В качестве дополнительных силовых элементов, в некоторых случаях вертикальные стойки соединяются между собой горизонтальными перемычками, придающими дополнительную жёсткость всей конструкции.
Облицовка керамогранитными плитами
После монтажа несущего каркаса можно приступать к установке облицовочных плит. В зависимости от формы плитки производится крепёж клямеров на каркасном профиле, с таким расчётом, чтобы каждая плита попадала точно в лапки крепежей. Лапки клямеров делаются упругими, для лучшей фиксации плиток.
Крепить керамогранит на стену следует горизонтальными рядами, начиная с самого низа стены. В местах угловых стыков и соединений с дверными и оконными откосами, плиты обрезаются по необходимому размеру при помощи болгарки с алмазным кругом.
Возможные ошибки
Хочу отметить ряд типичных ошибок, возникающих в процессе проведения работ:
На этом закругляюсь. Всегда готов выслушать ваши пожелания и рекомендации в комментариях.
