Кровельное покрытие из OSB и гидроизола: делаем своими руками

В данном обзоре автор поделится с нами «деревенской» технологией монтажа кровельного покрытия из OSB и гидроизола (наплавляемой кровли).

Буквально пару слов о достоинствах самого кровельного покрытия. Кстати, автор использует его для пристройки к дому.

Во-первых, это долговечность (7-10 лет). Во-вторых, простота монтажа (даже неопытный человек после небольшой тренировки сможет разобраться, что к чему). В-третьих, доступная цена на материалы.

Советуем вам также прочитать, как сделать растительный камуфляж на металле и других поверхностях.

Основные этапы работ

Первым делом автор смонтировал деревянный каркас и прикрутил к нему листы OSB.

Между листами необходимо оставить тепловой зазор. Эти зазоры желательно заклеить полосами гидроизола.

После этого начинаем клеить саму мягкую кровлю.

Раскатываем рулон, выравниваем его. Затем снова скатываем. И наплавляем на листы OSB, разогревая нижнюю часть материала пропановой газовой горелкой.

Второй рулон клеим с нахлестом в 10 см (ориентиром служит черная полоса по всей длине рулона).

Наплавляются рулоны снизу-вверх, чтобы край каждого последующего рулона всегда был направлен в сторону уклона.

В идеале, конечно, закатать крышу в два слоя. Первый слой — подкладочный, без защитной посыпки, второй — финишный (с крошкой из сланца).

В данном случае автор закатал крышу только в один слой, поскольку планирует положить сверху шифер.

Подробно о том, как сделать кровельное покрытие из OSB и гидроизола, смотрите на видео ниже. Своим личным опытом поделился автор YouTube канала Своими Руками.

Источник

Наплавляемая кровля на осб

С какой
целью применяют OSB на
крыше

У популярности применения ОСБ листов (они OSB и ОСП плиты) в роли элемента крыши есть причины:

Ориентированно-стружечная
плита хорошо сочетается с материалами, которые создают на ней сплошной покров
не требующий применения метизов. К ним относятся все виды мягкой кровли –
мягкая черепица, гидроизол и рубероид, тентовые материалы, а также фальцевые
покрытия.

Фантазия домостроителей не ограничивается только
перечисленными конструкциями. На самом деле, это может быть любой вид покрытия,
главное соблюдать технологию гидроизоляции и не позволять древесно-стружечной
массе намокнуть. Но, опыт показывает, что с шифером, профнастилом,
металочерепицей, оцинкованным железом и ондулином, ОСБ листы выступают в роли
ветровой опоры.

Так же, OSB доска, подшитая ниже утепляющего слоя, создаст наклонную потолочную поверхность в мансарде. А обрезки и отходы от строительства с её применением, идут на изготовление тавровых стропил и несущих ферм.

Для использования на кровле подходит только OSB-3. В этом классе материала сбалансированы цена, прочность и влагостойкость.
Ему соответствуют европейский стандарт ЕN-300 и американский R1 и R2.

Главное,
на что следует обращать внимание при покупке – это наличие маркировки на всех
листах в пачке, что бы недобросовестные производители не подсунули второй класс
вместо третьего (по внешнему виду их не отличить). Вместо надписей на русском
могут быть штампы латиницей, тогда следует искать текст: «Еxtеriоr Воnd»,
«Ехterior Tyре Вindеr» или R1, R2 (rооf – крыша).

Кроме
этого, есть специализированные кровельные панели ОСП-3, которые конструктивно
предназначены для подобных целей. Они имеют шероховатую поверхность, которая не
скользит и обладает хорошей адгезией, а также, шпунтованные края, для удобного
и качественного монтажа.

Все плиты, которые идут на изготовление скатов крыши должны иметь стандартный конструктивный размер (1250х2500). Такие габариты достаточно велики, чтобы быстро наращивать плоскость и, по-прежнему удобны — дают возможность переноски их поштучно одним человеком.

Подробнее о развновидностях и классификации ОСБ листов можно узнать в статье: ОСБ — виды, классы, характеристики и применение.

Оставшийся параметр – толщину листа, выбирают исходя из шага между
стропилами, по таблице.

Однако,
следует помнить, что в ней указаны наименьшие допустимые размеры для скатных
крыш. На практике, 9 мм листы кровельщики не используют вообще – технология
допускает начинать работы с 12 мм материалами. А показатели для плоских кровель
следует увеличить до 18 мм. В нашей климатической зоне, такая необходимость
продиктована дополнительными расчётами на снеговую нагрузку в зимний период.

Только тогда
табличные показатели окажутся верны, если, на стропила набивать поперечную
шаговую обрешётку.

Обустройство
скатной поверхности с применением ОСП

Способов
крепления ориентировано-стружечных плит всего два: непосредственно к стропилам
и к дополнительной обрешётке. Оба варианта очень широко применяются на
практике. Нельзя сказать, что какой-то из них лучше или хуже, но каждый способ
оптимален для своих конкретных условий.

Этот
вариант применяют при наличии мощных листов ОСБ, в домах чердачного типа, когда
утепление крыши не производится.

Некоторые строители пытаются применить монтаж на стропила с использованием утеплителя из минеральной ваты и слоёв пароизоляции, без вентиляционного зазора. Со временем, подобная ошибка приводит к порче материалов из-за разрушения вследствии застаивания избыточной влаги.

2. Монтаж ведётся в сухую погоду, с перспективой закрытия древесины кровлей до дождей. Если, намечаются осадки, а работы ещё неоконченные, то понадобится защитный тент.

3. Продумывается безопасность — устраиваются временные полки для перемещения, закрепляются страховочные тросы для людей и фиксирующие пояса под инструмент.

4. Крепление лучше проводить гвоздями с ершёной насечкой, размером 70-100 мм (в зависимости от толщины материала). Применение гвоздей ускоряет процесс и делает соединение долговечней.

5. Нижние края скатов обшиваются прогонами, которым не так страшно намокание. Они обеспечивают ровный стартовый уступ для предотвращения соскальзывания плит.

6. Строительной маркировочной нитью намечаются поперечные контрольные линии на опорах по размерам имеющихся листов. Подшивку необходимо выполнять строго по разметке. О том как наносится разметка маркировочной нитью (она же отбойная) можно прочитать в статье: отбойная нить — разновидности и использование.

7. ОСБ панели располагают поперёк опор. Укладку начинают с середины ряда, с расчётом, что последние панели в ряду отрежутся наполовину. Отрезанные половинки подойдут для укладки следующего ряда, чтобы сместить стыки в ряду на следующую опору. Раскрой и обрезку выполняют на месте с помощью круговой пилы. Остатки материала с косым срезом не выбрасывают – они являются готовыми заготовками для верхнего ряда.

8. Между смежными листами оставляют компенсационный зазор в 3 мм.

9. Шаг забивания метизов: 15 см – на стыках, 30 см – на опорных стропилах, 10 см по краю крыши.

10. Для надёжности, между рядами ОСП листов устанавливаются дополнительные фиксаторы.

11. Если, угол наклона крыши большой, саморезами крепятся временные опорные бруски для ходьбы по ним.

12. В последнюю очередь подшивается область верхнего конька остатками полос материала.

Технология требует, чтобы шаг между стропилами был кратен размерам OSB. И листы при укладке должны сопрягаться между собой ровно посредине балок с нахлёстом на балку в 5 см (или более).

Для образования качественного, надёжного и долговечного кровельного покрытия, поверхность, образованную ОСП, чаще всего покрывают мягкой черепицей.

Другие виды кровельных материалов не так надёжны или применение их не
является целесообразным в данных условиях.

Порядок
выполнения работ:

2. Настилается гидроизоляционный ковёр. При больших углах наклона, свыше 18 градусов, допускается укладывать его только в местах перегиба: коньки, ендовы, нижняя и фронтонная граница крыши. Рулоны гидроизоляции имеют самоклеящийся слой, покрытый полиэтиленовой плёнкой. Для дополнительной фиксации используется битумная мастика и гвозди для толей.

3. Устилку производят горизонтальными полосами снизу-вверх, нижней границей укладки является карнизная планка (5 см от перегиба), перехлёст стыков между полосами в 10-15 сантиметров промазывают мастикой. Особое внимание уделяют конькам, ендовам, выходам труб и фронтонам.

4. Производят разметку крыши с устланным гидроизоляционным ковром. Это выполняют при помощи разметочной нити. Полученные линии будут служить ориентиром для укладки битумной черепицы.

5. Мягкая черепица настилается на битумный клей с дополнительным креплением на гвозди по верхней границе каждого элемента. Верхний элемент черепицы накрывает своими лепестками вбитые гвозди на нижнем.

6. Ряды черепицы ориентируют по разметке, начиная с 5 мм ниже края гидроизоляционного ковра, смещая каждый новый ряд на половину лепестка вверх.

7. Готовая крыша может быть оборудована аэраторами, для улучшения слоевой вентиляции.

Для декоративной финишной отделки слои кровельного пирога покрывают изнутри плитами ОСП, толщиной 6-9 мм. Непосредственно на стропила подшивать листы нельзя, необходимо получить 5 сантиметровый вентиляционный зазор. Для этого, на несущие балки набивают контрбрусы 50х50 мм.

К полученной обрешётке на саморезы фиксируют ОСБ панели. Фиксацию выполняют с соблюдением правил монтажа ориентированно-стружечной плиты к потолкам с перспективой декоративной отделки в будущем.

О том как крепить ОСБ к потолку не только на монсарде, но и в других помещениях можно узнать в статье: как правильно крепить ОСБ листы к потолку.

Многие тысячи жилищ были обустроены кровлей по описываемой технологии. Опыт применения в несколько десятилетий показал, что данный метод является надёжным и испытанным на практике. При соблюдении технологии на всех этапах работ, полученное кровельное покрытие получается долговечным и функциональным.

Порядок производства работ по монтажу ОСБ через обрешетку:

2. С нижней стороны стропил пристреливается строительным степлером диффузионная гидроизоляция. Полосы плёнки следует крепить горизонтально, начиная с верхней. Стыки рулонных полос пароотводящей мембраны проклеиваются акриловым скотчем, с нахлёстом в 10-15 см. Аналогично, проходят скотчем весь периметр пароизоляционного слоя, прикрепляя плёнку к несущим деревянным конструкциям.

3. Минеральная утепляющая вата раскраивается на части, которые уплотнённо ложатся между несущими балками. Она должна распираться между стропилами и не проваливаться, а слой пароизоляции под ней, выполняет роль дополнительной фиксации. В дальнейшем, снизу будут пробиты контррейки, которые создадут дополнительную опору для теплоизоляции.

4. Сверху стропил настилается ещё один слой диффузионной трёхслойной мембраны (например, EURОТОР N35, RАNККА, ЮTAКOH), который обращён шероховатой стороной вверх. Он блокирует попадание внешней влаги (туман, роса, течи) и отводит лишние пары из утеплителя. Перехлёст проклеенных стыков, должен равняться 10-15 см и идти в правильной последовательности.

5. Бруски и доски, из которых будет изготовлена обрешётка, обрабатываются антисептиком.

6. По поверхности пароизоляционной мембраны, строго над каждым стропилом, проклеивается уплотнительная лента.

7. Контробрешётка из брусков сечением 50х50 мм пробивается поверх стропил, по полосам уплотнительной ленты. Она создаст вентиляционный зазор в 5 см для отвода влаги, которая скапливается на гидроизоляционном слое. Для лучшей циркуляции воздуха, в брусках устраиваются разрывы, идущие в шахматном порядке.

8. На этом этапе можно начинать крепить ОСП листы, но, для дополнительного усиления опоры, желательно пробить дюймовую доску в качестве шаговой обрешётки. Максимальное расстояние между центрами досок принимается в 45 см, а если используется ОСБ 9 мм, то обрешётку крепят практически всплошную.

9. В конце настилают ориентированно-стружечную плиту, закрепляя её саморезами к доскам с обрешёткой.

Источник

Наплавляемая кровля на осб плиту своими

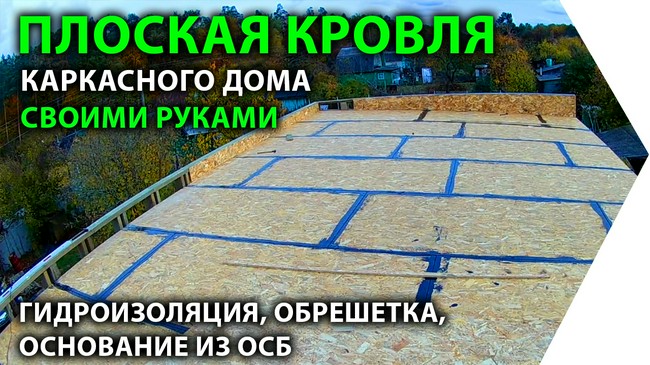

Доброго времени суток подписчики, а также случайные зрители.

Мы строим каркасный дом 6*12 метров своими руками. Ссылка на него появится в верхнем правом углу. В прошлом ролике я рассказывал о стропильной системе кровли. А сегодня речь пойдет о обрешетке стропильной системы и монтаже основания плоской кровли.

Контробрешетку из бруска 50*50 монтировали на два 120х гвоздя к стропилам. Без каких бы то не было уплотнителей, в них я не увидел смысла. Гидроизоляцию контробрешетка не прорвет, задачи загерметизировать пролеты между стропилами нету. Если кто-то знает, для какой цели применяют уплотнитель и по каким документам он предусмотрен – милости просим в комментарии, я все читаю, хотелось бы ваше мнение, знатоки. Обрешетка монтируется в нашем случае с разным интервалом. От 100мм до 230. Это связано с тем, чтобы стыки осб, которое будем монтировать на нее дальше, попадали четко на обрешетку по центру. Эти расстояния учтены в проекте и обрешетка монтируется по ним. Еще раз выражаю свое удивления, когда люди заявляют, что дом возможно построить без проекта в принципе. Как же тогда угадать попадание стыков осб на обрешетку? На что еще хочу обратить внимание, что стыки обрешетки по длине должны попадать на центр контробрешетки. Стык обрешетки между стропилами недопустим. Саму обрешетку монтировали на 120е гвозди для того она притягивалась через контробрешетку к стропилам. Кто-то может заметить, что это перезапас прочности, но мы выбрали такое решение и выбрали бы его еще раз.

После распила обрешетки и осб на гидрозащите остается много опилок, поэтому их удаляем при помощи пылесоса. Если этого не сделать, они там останутся навсегда и будет там разводиться всякая живность, поэтому процедура обязательна.

Дальше по периметру приколачиваем верхние лобовые доски. Тут смысл тот же, стыки досок должны приходиться обязательно на стойку. На углах сделали запил таким образом, чтобы была опора для каждой доски. Далее обшиваем осб 9мм. вертикальные примыкания по периметру кровли.

После монтажа осб следующая задача – это монтаж галтелей по периметру горизонтального примыкания кровли к вертикальной. Галтель – это элемент для плавного перехода от отвесного участка кровли к горизонтальному. В продаже существуют голтели из минеральной ваты большой плотности, довольно не дорогая штука и удобная при монтаже. Но в нашем городе в наличии мы их не нашли. Пришлось импровизировать)) Применяли осб 9 мм. Пилили под углом 45 градусов паркеткой, шириной 100мм и проколачивали их на углах примыкания настила кровли к вертикальным примыканиям.

Перед монтажом галтелей правильнее будет установить капельник, покажу этот момент прямо сейчас, потому как остается небольшой участок по углам кровли, через который осадки не будут попадать в водосточную систему. Капельник – это L-образный профиль из жести для организации оттока осадкой в водосточную систему. Приколачиваем его к осб теми же ершеными гвоздями в шахматном порядке с интервалом сантиметров 30. Из наших ошибок или недочетов – лучше приколачивать почаще, через сантиметров 20. Потому как капельник может плотно не прилегать к поверхности кровли при таком интервале монтажа. Нам пришлось после доколачивать местами гвозди, потому как для наплавляемой кровли, которую мы будем применять дальше не допустимо, чтобы он был местами прижат не плотно к основанию.

Ну и финишная штука – это монтаж подкровельной сетки. Для чего же эта штука? Если оставить доступ для насекомых и птиц, то в подкровельном пространстве у вас обязательно начнут жить осы, шершни или другие милые существа рано или поздно. Эта сетка исключает эту возможность. Насекомые не пролазят в нее, а вот воздух для вентиляции подкровельного пространства беспрепятственно проникает. Вроде ничего не упустил. Следующий этап – это монтаж наплавяемой кровли, о ней расскажу в следующих роликах.

На этом этапе по материалам покупали гидроизоляцию Ондутис D, ОСБ 15мм, осб 9 мм, клейкую ленту для проклеивания стыков гидроизоляции, капельник, подкровельную сетку и мастику. Расходы составили: 27100 рр или 416 долларов. Итого на этом этапе потрачено 134870 рр или 2074 доллара. По времени обрешетка и монтаж основания для кровли заняли около трех полных рабочих дней.

Ну и на этом на сегодня у меня все….Подписывайтесь на канал, если интересна наша задумка построить дом своими руками за минимальный бюджет. Так же не забывайте нажать на колокольчик, чтобы не пропускать новые выпуски, потому как ютуб вам их не покажет без колокольчика, даже если вы подписаны. Если есть конструктивная критика или дополнения, пишите в комментариях, на все постараюсь ответить. Понравился ролик – покажи это лайком, это лучшая благодарность за работу над ним, не понравился – тогда ставь дизлайк. В следующих роликах расскажу, как делали каждый из этапов нашей стройки, сколько это заняло по времени и финансам…

Источник

Прилипающее покрытие: наплавляемый рулонный материал

На примере наплавляемого рулонного материала можно убедиться, что практичность и доступность иногда сосуществуют. Продаваемое по приемлемой цене, мягкое раскатываемое по кровле покрытие не боится агрессивных проявлений погоды и служит относительно долгий срок.

Особенности рулонного наплавляемого материала

Рулонный наплавляемый материал — это кровельный ковёр, выполняющий одновременно функции гидроизоляционного барьера и финишного покрытия. Полотно, закрученное в рулон, в традиционном варианте производится из строительного картона, впитавшего жидкий битум. Об этом материале не отзываются положительно: под лучами солнца и проливными дождями, то в холоде, то в тепле он быстро теряет свой вид.

Новое, усовершенствованное рулонное покрытие таким недостатком не обладает, так как изготавливается с добавлением полимеров, модифицирующих свойства битума.

В роли модификаторов выступают искусственные каучук и пластик. Благодаря им наплавляемый материал приобретает особую эластичность, позволяющую противиться влиянию неблагоприятных атмосферных явлений.

Современное наплавляемое полотно имеет статус прочного и долговечного материала, поскольку состоит из следующих слоёв:

Иногда вместо минеральной посыпки с обеих сторон материала используется полипропиленовая плёнка.

На главные технические характеристики рулонной наплавляемой кровли, то есть прочность и эластичность, влияет материал-основа.

Таблица: зависимость характеристик наплавляемого покрытия от материала основы

Преимущества и недостатки кровли из наплавляемого покрытия

Среди достоинств наплавляемой кровли особенно выделяются:

Основными недостатками крыши из рулонного материала считаются:

Виды рулонных наплавляемых покрытий для крыши

Рулонные покрытия для кровли условно делят на 4 класса. От принадлежности к определённой категории зависят характеристики, область применения, срок службы и стоимость материала:

В приведённых ниже таблицах указаны сводные данные по наплавлемым кровлям всех четырёх классов.

Таблица: обзор материалов класса «Субэконом»

Таблица: описание материалов экономкласса

Таблица: обзор покрытий категории «Стандарт»

Таблица: особенности покрытий бизнес-класса

Таблица: обзор некоторых материалов премиум-класса

Кровля под рулонный наплавляемый материал

Прежде чем стелить рулонный наплавляемый материал на кровлю, следует убедиться в том, что он ей подходит.

Плоская кровля

Главное предназначение наплавляемого материала в рулоне — быть финишным покрытием плоской крыши.

Когда кровля наклонена всего лишь на 2–5 градусов, использование мягкого финишного материала даёт ей большое преимущество. Полотно отлично помогает пологой поверхности избавляться от влаги и уменьшает нагрузки на несущую конструкцию кровли и дом в целом.

В состав кровельного пирога плоской крыши обязательно включают пароизоляционную плёнку, плиты каменной ваты или пенополистирола и цементно-песчаную стяжку толщиной до 10 см. А финишное покрытие пологой кровли, как правило, формируют из трёх слоёв наплавляемого гидроизоляционного полотна.

Скатная кровля

Монтаж мягкого наплавляемого материала на скатной кровле возможен, если она наклонена не более чем на 50°. При этом на крыше должна быть обустроена сплошная обрешётка из невосприимчивой к влаге фанеры или ориентированно-стружечных плит (OSB), накрытая пароизоляционной плёнкой. Утеплитель в этом случае размещают в ячейках между стропильными ногами со стороны чердака.

Настил из ОСП перед укладкой рулонного наплавляемого покрытия промазывают битумным праймером, в который добавлен один из следующих компонентов: солярка, бензин или керосин.

Монтируя рулонный материал на скатной кровле, каждое следующее полотнище накладывают на предыдущее с нахлёстом в 10–15 см. Полосы материала приклеивают к основанию крыши перпендикулярно коньку.

Крыша с деревянным основанием

Древесина и её производные в виде фанеры, ДСП и ОСБ, несмотря на свои уникальные технические характеристики, имеют значительный недостаток — они боятся пламени. Впрочем, этот нюанс вовсе не мешает использовать их в качестве основания под устройство наплавляемой кровли.

Наплавляемая кровля на деревянном основании обычно создаётся для лёгких построек типа сараев. От цементно-песчаной стяжки как перегородки между рулонным материалом и настилом из досок в этом случае отказываются, поскольку она будет оказывать на конструкцию чрезмерное давление.

Деревянный настил не загорится при наплавлении рулонного материала газовой горелкой, если заблаговременно сделать следующее:

Видео: монтаж наплавляемого материала на деревянном основании кровли

Наплавляемая кровля по утеплителю

Это может показаться странным, но рулонный кровельный материал можно наплавлять прямо на утеплитель, не используя защитной бетонной стяжки. В этом случае придётся выполнить важное условие — применить в качестве утеплителя жёсткие негорючие плиты.

При необходимости монтировать наплавляемый материал на утеплитель стоит обратить внимание на строительный продукт компании «Технониколь» – теплоизоляционный материал «Техноруф двуслойный». Он представляет собой негорючие гидрофобизированные плиты из минеральной ваты.

Обычно наплавляемая кровля по утеплителю состоит из следующих слоёв:

Но в некоторых ситуациях железобетонная плита заменяется на профилированный металлический лист. Он служит не менее надёжным основанием для крепления пароизоляционной мембраны и остальных материалов.

Видео: мягкая кровля крыши с утеплением

Пароизоляция наплавляемой кровли

Чтобы уберечь материалы наплавляемой кровли от пара, идущего с чердака здания, в кровельный пирог включают армированное плёночное или специальное наплавляемое полотно (например, бикрост). Второй вариант идеально подходит, если основанием крыши служит железобетонная плита.

Как правило, пароизоляционный слой устраивают на наплавляемой кровле первым. Для фиксации плёночной материи можно использовать строительный степлер или оцинкованные гвозди с плоской головкой. А при креплении наплавляемого пароизоляционного полотна применяют другой метод — склеивание стыков пламенем газовой горелки.

Чтобы обустроить пароизоляцию на наплавляемой кровле, действуют следующим образом:

Монтаж наплавляемой кровли

В процессе сооружения наплавляемой кровли совершают следующие действия:

При определённых трудозатратах и финансовых вложениях наплавляемая кровля, несмотря на свою мягкость, получится не хуже прочной металлической крыши. В этом даже сомневаться не придётся, если финишный материал был выбран и уложен по рекомендациям специалистов.
