набрызг штукатурки вручную на фасад

Технология нанесения фактурного покрытия ‘Набрызг’

Состав:

Инструменты для нанесения.

Условия для нанесения.

Работы по нанесению покрытия должны производиться в сухую безветренную погоду при температуре от 5С до 27С. Избегать попадания на материал прямых солнечных лучей. Не допускать нагрева поверхности более 27С. Покрытие наносится от угла до угла (по площади простенка) в течение дневной продолжительности работ. В случае необходимости в прерывании работ, необходимо наклеить малярную ленту, нанести материал внахлест на ленту (1-2 см), выровнять и аккуратно убрать ленту.

Подготовка поверхности.

Поверхность должна быть сухой и чистой. Трещины, шероховатости, неровности и прочие дефекты поверхности необходимо предварительно обработать акриловой шпатлевкой. Рыхлые и непрочные поверхности обработать грунтовкой глубокого проникновения. (Время высыхания грунтовки глубокого проникновения – не менее 6-ти часов). Окна, двери и потолки заклеить малярным скотчем и бумагой, пол посыпать опилом.

Этапы и способ нанесения покрытия «Фактура-Набрызг»

Под окраску.

Колерованный.

Внимание! При длительности работы более одного часа необходимо прочищать форсунку, во избежание её забивания.

Фасады зданий в местах рядом с проезжей частью и высокой проходимостью людей рекомендуем обработать защитным лаком для обеспечения дополнительной защиты от пыли и грязи.

Примечание.

Время закрепления материала зависит от многих факторов. В условиях тепла и сухости полимеризация материала может произойти в течение 5-6 часов. При высокой влажности и температуре до +15С на это может потребоваться более 24 часов.

Рекомендуем обеспечить достаточную вентиляцию в закрытых помещениях.

Окончательное закрепление покрытия происходит в течение 1-2 недель.

Предупреждение!

Производитель не несет ответственность за перерасход материала и дефекты, возникшие в случае несоблюдения технологии нанесения покрытия.

Источник

Набрызг штукатурки вручную на фасад

Нанесение штукатурного раствора требует определенного навыка. Вручную наносят раствор двумя способами: намазыванием и набрасыванием, применяя самые различные и простые инструменты (штукатурную лопатку или кельму, сокол, полутерки, терки, правила), часть которых можно купить в магазине, а некоторые несложно изготовить самим (рис. 11.1).

1. Основные инструменты во время оштукатуривания стен

Рис. 11.1. Инструменты для штукатурных работ: а — кельма (лопатка); б — сокол; в — терка; г — полутерок

Сокол — это деревянный щит размером 40×40 см из строганых досок толщиной 16 мм, либо из фанеры толщиной 6–8 мм, либо из алюминиевого листа толщиной 1,2–1,5 мм с ручкой посередине.

Полутерок состоит из ручки и полотна. Полотно изготавливают из доски хвойных пород без дефектов длиной 600–800 мм, шириной 100–120 мм, толщиной 20 мм, оструганной фуганком. Размеры ручки выбирают удобными для пальцев работающего и крепят ее гвоздями к полотну.

Терки изготавливают также из древесины хвойных пород. Они состоят из ручки и полотна. Длина полотна обычно 140–160 мм, ширина 100–120 мм, толщина 20–25 мм.

Правило — это хорошо отструганная фуганком рейка из хвойных пород древесины, без сучков, трещин и других дефектов, обычно прямоугольной формы сечением 20–30×70–80 мм, длиной до 1,3–1,5 м.

Макловица — кисть диаметром 120 мм из щетины длиной около 100 мм или прямоугольная щетка длиной около 150 мм, шириной 50–65 мм с такой же длиной щетины.

Монолитная простая штукатурка состоит из двух слоев (набрызг и слой грунта), а улучшенная — из трех (набрызг, грунт, накрывка). Толщина слоев указана в табл. 11.1.

Каждый слой имеет строго определенное назначение.

2. Толщина слоев штукатурки во время оштукатуривания стен

Набрызг — первый слой штукатурного раствора, набрасываемый вручную для лучшего заполнения пор и придания шероховатости поверхности. Этот слой увеличивает сцепление основания с последующими слоями штукатурки. Для набрызга готовят жидкий сметанообразный раствор.

Таблица 11.1. Толщина слоев монолитной штукатурки

Штукатурные слои, нанесенные последовательно

Толщина слоя раствора, мм

Набрызг по кирпичу и бетону

Набрызг по деревянной поверхности

Грунт наносится за 2 или 3 раза

Примечание.

Общая толщина штукатурки для кирпичных поверхностей — не менее 10 мм, бетонных — не менее 2 мм, а на деревянных поверхностях — не менее 25 мм, считая от набитой выходной драни.

Грунт — основной слой штукатурки. Для грунта готовят более густой, тестообразный раствор. Его можно наносить слоями за 2–3 раза, каждый по 5–7 мм.

Накрывка — последний, сглаживающий слой штукатурки. Его наносят тонким слоем, пластичным, легко затирающимся раствором и тщательно разравнивают. Раствор для накрывки готовят на мелком песке, просеивая его через сито с ячейками 1,5×1,5 мм.

Каждый последующий слой штукатурки наносится на затвердевший предыдущий.

Штукатурный раствор обычно наносят кельмой или штукатурной лопаткой с сокола, приставленного вплотную к стене. Порцию раствора тыльной стороной лопатки сдвигают и намазывают тонким слоем на поверхность стены. Мазки раствора могут быть вертикальными и горизонтальными. При необходимости сокол продвигают вслед за лопаткой, чтобы подбирать падающий раствор. Затем разравнивают раствор полутерком, прижимая его к поверхности под небольшим углом снизу вверх.

3. Отштукатуривание поверхности стены: этапы, правила

Первый слой — набрызг намазать практически невозможно, т. к. он наносится жидким раствором: его набрасывают (рис. 11.2).

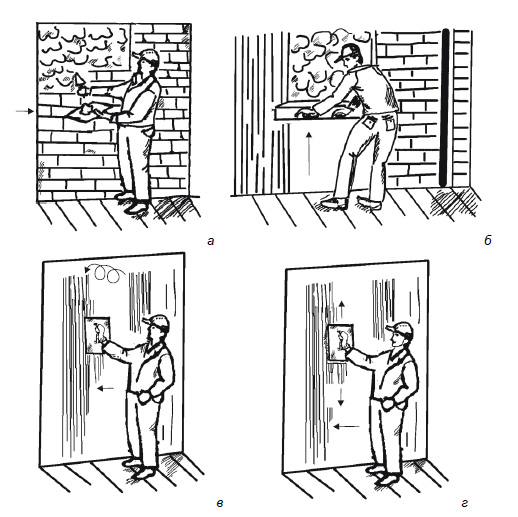

Рис. 11.2. Оштукатуривание поверхности стен: а — набрасывание раствора кельмой с сокола; б — разравнивание поверхности полутерком по маякам из набитых на стену деревянных реек; в — затирка поверхности штукатурки теркой вкруговую; г — то же, вразгонку

После нанесения грунта раствор разравнивают правилом по заранее выполненным маякам — деревянным рейкам, при этом правило ведут снизу вверх, одновременно контролируя ровность поверхности. Разровнять грунт необходимо до начала схватывания раствора.

При перерывах в работе более чем на 3 часа кромку оштукатуренной поверхности необходимо срезать под углом 30°, а следующую порцию раствора прикладывать к срезанной кромке.

После разравнивания раствора поверхность затирают вручную терками вразгонку или вкруговую.

При затирке вразгонку терка, плотно прижатая к поверхности, движется прямолинейно вверхвниз.

При затирке вкруговую полотном терки, также прижатой к поверхности (держат терку обычно правой рукой), совершают круговые движения против часовой стрелки. Затираемую поверхность смачивают водой с помощью кистимакловицы, чтобы штукатурка не подсыхала раньше времени. Собирающийся на ребрах терки раствор периодически счищают и употребляют для подмазки раковин (пустот). В местах возвышенных участков нажим на терку усиливают, а в местах впадин ослабляют.

Набрасывают раствор штукатурной лопаткой или кельмой с сокола, слегка наклоненного к стене. Раствор с сокола забирают правым ребром либо концом лопатки так, чтобы она двигалась от края сокола (от себя) к его середине. Выбрав около половины раствора, сокол поворачивают на 180° и оставшуюся часть раствора слегка перелопачивают.

При набрасывании раствора работает не вся рука, а только кисть. Кистевой бросок раствора с лопатки нужно контролировать, чтобы не разбрызгивать его.

Для разравнивания раствора используют полутерок с ровными ребрами. Им можно действовать в любых направлениях (снизу вверх, горизонтально). При оштукатуривании стен сокол всегда держат под местом набрасывания раствора, чтобы опавшие излишки собрать лопаткой или кельмой обратно в ящик. При этом необходимо следить, чтобы опавший раствор не успел схватиться, поэтому его надо слегка перелопачивать.

Если по грунту выполняют накрывку с последующей затиркой, грунт хорошо смачивают водой и дают ей впитаться. Это необходимо для прочного сцепления накрывочного слоя с влажным грунтом и получения монолитной штукатурки. Обычно слой грунта должен сохнуть не менее 6 часов и затвердеть. Накрывку выполняют набрасыванием или намазыванием.

После схватывания накрывки поверхность затирают деревянной теркой. Для получения более гладкой поверхности перед затиркой терку на короткое время (2–3 мин.) опускают в воду. Затирку, как было сказано выше, выполняют вкруговую или вразгонку. После высыхания верхнего слоя поверхность можно слегка прошлифовать наждачной бумагой, навернутой на деревянный брусок.

Оштукатуренные поверхности могут иметь отклонения и неровности.

3.1. Допустимые отклонения во время штукатурки стен

Если отклонения оштукатуренной поверхности стены не превышают предельных, то они практически не заметны.

Внутренние деревянные поверхности оштукатуривают, как правило, известковогипсовым раствором. Гипс добавляют для ускорения схватывания раствора и увеличения прочности. Раствор с гипсом начинает схватываться через 3–5 минут и примерно за 30 минут полностью твердеет.

Известково-гипсовый раствор готовят так: в ящик (корыто, таз и т. д.) наливают воду, затем постепенно тонкой струйкой насыпают гипс и быстро и тщательно перемешивают до получения жидкого гипсового теста. В него добавляют известковый раствор состава 1:2 и снова перемешивают в течение не более 2 минут с момента затворения гипса водой. Долгое перемешивание гипсового теста или известковогипсового раствора приводит к потере прочности и нормального схватывания.

Готовят раствор небольшими порциями по 2–3 л и используют в дело в течение не более 5–7 минут.

Рекомендованные составы известковогипсовых растворов в объемных частях (известь:гипс:песок): набрызг — 1:0,3:2; 1:1:3; грунтовочный слой — 1:0,5:1,5; 1:1,5:2; отделочный слой — 1:1:1; 1:1,5:1.

Известь должна быть хорошо погашена, иначе после окончания работы штукатурка будет пузыриться.

Известковый раствор готовят так: на 1 часть известкового теста берут 1–4 части песка в зависимости от жирности извести. Густое тесто не следует размешивать в чистом виде, в него обычно добавляют немного песка, облегчающего растирание извести с водой, а затем перемешивают, чтобы не было комков. После этого добавляют песок отдельными порциями и необходимое количество воды, чтобы раствор приобрел нужную консистенцию.

Цементно-известковый раствор готовят из цемента, известкового теста и песка. Цемент смешивают с песком и получают сухую смесь. Известковое тесто разводят до густоты сметаны или молока, тщательно перемешивают, вливают в ящик с сухой смесью, затем еще раз тщательно перемешивают и употребляют в дело.

Ориентировочно расход материалов для штукатурных работ в расчете на 1 м2 поверхности указан в табл. 11.2.

Таблица 11.2. Расход материалов для оштукатуривания 1 м 2 поверхности

Материал

Составы растворов по объему

Источник

Набрызг штукатурки: как делать

Набрызг должен покрывать всю плоскость, подлежащую оштукатуриванию и заполнять все неровности.

ВНИМАНИЕ! Для обеспечения лучшего сцепления с грунтовочным слоем поверхность набрызга не разравнивают и не заглаживают. Исключение составляет бетонная поверхность — на ней слой набрызга разравнивают, чтобы он имел одинаковую толщину.

Для набрызга используется пластичный (сметанообразный) раствор — более пластичный, чем для грунта — так достигается более равномерный и тонкий слой набрызга. Толщина набрызга по каменным, кирпичным и бетонным поверхностям составляет не более 5 мм.

Инструменты и приспособления необходимые для выполнения штукатурных работ смотрите в разделе сайта «Инструменты для выполнения штукатурных работ».

ПРИМЕЧАНИЕ: Набрасывание раствора на стену выполняют резким движением правой руки снизу вверх, т.е. от пола к потолку и одновременно слева на право. Раствор набрасывают или ковшом из ведра или кельмой с сокола. Густой раствор наносят на поверхность широким плавным броском, а жидкий раствор — резким броском.

Последующие слои (намёт) выполняют после схватывания раствора в обрызге.

Выполнение грунтовочного слоя штукатурки.

Грунтовочный слой (следующий слой или намёт) в основном выравнивает неровности оштукатуриваемой поверхности. В зависимости от толщины намёт наносят на поверхность за один или два приёма. За каждый приём наносят слой толщиной не более 5-7 мм. На поверхность со значительными неровностями приходится наносить несколько слоёв грунта до её выравнивания.

ПРИМЕЧАНИЕ: Раствор для грунта делают более густым, чем для набрызга. После черновой отделки обрабатывают углы, лузги, усенки и тяги.

Каждый последующий слой наносят только после затвердения (при известково-цементных или известково-гипсовых растворах) или побелки предыдущего слоя (при известковых растворах).

ПРИМЕЧАНИЕ: Грунтовочные слои наносят набрасыванием кельмой, а затем уплотняют и разравнивают раствор полутёрком снизу вверх. Полутёрок ведут по маякам снизу вверх резкими зигзообразными движениями.

Избыток раствора, который остаётся на полутёрке, счищают кельмой в ведро с раствором и продолжают выравнивать штукатурку. Выровненная под накрывку поверхность должна быть ровной и без раковин.

Толщина грунтовки по высохшему слою набрызга должна составлять:

Последний слой грунта выравнивают так, чтобы накрывочный слой по всей площади имел одинаковую толщину.

ПРИМЕЧАНИЕ: Когда раствор подсох, но ещё не затвердел, на поверхности грунта делают насечку (сетку под углом 45°) на глубину 2-3 мм — чтобы обеспечить лучшее сцепление грунтовки со стеной.

Выполнение накрывочного слоя штукатурки.

Накрывочным слоем поверхность выравнивается окончательно. Толщина слоя накрывки после выравнивания и тщательной затирки должна составлять не более 2 мм.

ПРИМЕЧАНИЕ: Раствор для накрывки перетирают в вибромельнице до получения пастообразной массы. Густота раствора для накрывки близка к густоте сметаны.

Известковый раствор для накрывочного слоя следует процедить через сетку с ячейками 1.5х1.5 мм, а известковое тесто — с ячейками 1х1 мм. Строительный гипс для накрывки просеивают через сетку с ячейками 1х1 мм, или используют масляно-клеевую шпаклёвку.

После приготовления раствора грунт хорошо смачивают водой и через 15-20 минут наносят накрывочный слой.

Раствор наносят полутёрком или широким шпателем и тщательно выравнивают. После того как накрывочный слой схватился, но ещё не затвердел, его затирают деревянной тёркой (смоченной в воде), выполняя круговые движения в одном направлении — против часовой стрелки.

ПРИМЕЧАНИЕ: Хорошо если тёрка подбита снизу фетром или войлоком — слой получается более ровным.

В местах с выступами на тёрку слегка нажимают, а в местах с углублением её передвигают свободно. Раствор, собирающийся на рёбрах тёрки, периодически счищают кельмой и используют для подмазывания углублений и раковин.

Во время затирки пересохшую поверхность слегка смачивают водой при помощи маховой кисти.

В завершение процесса доводят отделку углов.

ПРИМЕЧАНИЕ: Отделку покрывочного слоя обычно выполняют только вручную. После разглаживания накрывки металлическими тёрками получают поверхность, окончательно подготовленную под покраску.

Проверка качества штукатурных работ

Качество выполненных работ (штукатурки и подготовки поверхностей под штукатурку) может быть проверено контрольным вскрытием отдельных участков готовой штукатурки. Выполненные штукатурные работы должно удовлетворять требованиям, установленным для высококачественного выполнения этих работ (табл.2).

ТАБЛИЦА 2: ТРЕБОВАНИЯ К КАЧЕСТВУ ШТУКАТУРНЫХ РАБОТ.

3.1. Нарушения качества штукатурных работ.

Существенное влияние на прочность сцепления раствора с бетонным основанием стен и перегородок кроме других факторов оказывают температурно — влажностные условия твердения. Переменные температуры при искусственной сушке, например, калориферами или сосредоточенный прогрев штукатурки инфракрасными лампами вызывают повышенные усадки раствора, нарушение сцепления в слоях штукатурки и полный отрыв её от основания стен.

ВНИМАНИЕ! В одном из помещений, штукатурка, нанесённая по железобетонному перекрытию, даже при небольшом намёте (12 мм) после интенсивной искусственной сушки отделилась от потолка на следующий день после её нанесения. Обрушение произошло одновременно со всего потолка.

Ещё более опасной для снижения сцепления штукатурного раствора с бетоном является загрязнённость поверхности плит налётами копоти, пыли, различных смазок и шпаклёвок.

В одном из зданий между уложенными плитами в перекрытии образовался перепад в 20 мм. Отделочники не придали этому значения и произвели обычную перед покраской потолков шпаклёвку бетонной поверхности. Однако затем решили устранить замеченный заказчиком дефект и нанесли штукатурный выравнивающий слой.

Спустя шесть месяцев после сдачи здания в эксплуатацию произошло обрушение штукатурки на этом участке. Как выяснилось, штукатуры производили на поверхности бетона перед нанесением слоя штукатурки насечку киркой отдельных углублений диаметром 10…15 мм через 20…15 см, но эта мера оказалась недостаточной и не обеспечила необходимого сцепления штукатурки с бетонным основанием плит перекрытия.

После отпадения штукатурки на поверхности бетона не осталось следов раствора — отрыв произошел по нанесённому шпаклёвочному слою.

Недостаточность знания в вопросах применения строительных материалов для штукатурных работ в индивидуальном строительстве зачастую приводят ко многим ошибкам.

ПРИМЕЧАНИЕ: Для внутренней штукатурки используют известковый, гипсовый и цементные растворы. Каждый из них имеет свою область применения и НЕ РЕКОМЕНДУЕТСЯ подменять один раствор другим.

ВНИМАНИЕ! На бетонную поверхность НЕЛЬЗЯ наносить гипсовый раствор. Цемент и гипс вступают друг с другом в химическую реакцию, штукатурка вздувается, а затем отпадает, гипс проникает в поверхность стены и разрушает её. Во избежание этого на стену наносят известковый раствор толщиной 4 мм.

ВНИМАНИЕ! НЕДОПУСТИМО соприкосновение гипса с цементным или улучшенным известковым раствором. Совершенно НЕПРАВИЛЬНО штукатурить известковым раствором по гипсу, так как при высыхании первый имеет усадку, а второй расширяется. При этом они отслаиваются друг от друга и наружный слой отпадает.

Часто внутреннюю штукатурку повреждают во время электромонтажных работ. Перед оштукатуриванием трубки для проводки проводов или сами провода размещают в штрабах (канавка), проделанных в стенах, и закрепляют их гипсом. Точно так же закрепляют деревянные вставки для крюков для подвески люстр, поскольку гипсовый раствор быстро схватывается и набирает необходимую прочность. Такой способ применяют в электромонтажных работах, однако часто его используют для крепления проводки без учёта вышесказанного в отношении реакций, возникающих между цементом бетонных стен и гипсом.

При монтаже отопительного оборудования для крепления к стенам трубопроводов отопления или при проводке их через перекрытия также используют гипс (алебастр). Наибольшую ошибку совершают, когда отопительные трубы укладывают в стены или перекрытия без осадочных втулок. Затем заделывают отверстия кирпичом, но штукатурка держится здесь только до начала отопления. Под действием температуры отопительные трубы меняют свои размеры, но штукатурка не выдерживает таких деформаций и растрескивается.

Наряду с трещинами от теплового расширения при фиксации с помощью гипсового раствора трубы начинают ржаветь из-за того, что гипс впитывает влагу. Это ведёт к выступлению ржавых пятен через побелку.

Применением обсадных труб или втулок предупреждает движения, ведущие к образованию трещин, но однако, и сами втулки закрепляют гипсом.

ПРИМЕЧАНИЕ: Нанесённая на стены штукатурка через некоторое время твердеет и становится прочной. Ускорение высушивания или затвердения штукатурки часто вызывает трещины — приводит к её растрескиванию. Необходимо подождать, пока не затвердеет нижний слой штукатурки, а то после нанесения следующего слоя оба они могут отпасть от стены.

ВНИМАНИЕ! НЕЛЬЗЯ сушить штукатурку, включая центральное отопление — это приводит к её растрескиванию и отпаданию от стены. Для высыхания штукатурки необходимо не только тепло, но свежий воздух, в котором имеется необходимый для схватывания углекислый газ. Если его мало, то штукатурка высыхает, но не твердеет!

Если же раствор содержит и цемент, он тоже не может затвердеть, поскольку при подсушивании быстро испаряется влага с верхнего слоя, образуя корку. Ускоренное высушивание штукатурки возможно лишь при хорошем воздухообмене — при просушке воздушными тепловыми пушками с воздухообменом.

Продуваемость стен через швы в кладке и способы устранения брака.

Не заполненные раствором швы в кладке наружных стен могут и не оказать влияния на прочность конструкции, но такой недостаток при ограниченной толщине стен снижает эксплуатационные качества здания и ухудшает условия проживания в нём. Устранение дефектов такого рода всегда сопряжено с выполнением больших работ по утеплению стен.

ВНИМАНИЕ! Продуваемость наружных стен вследствие неудовлетворительного выполнения кладки наружных стен встречается в практике строительства довольно часто. Так в одном из домов стены в жилых комнатах были облицованы листами сухой штукатурки. В отдельных комнатах зимой температура понижалась до 10…12°C, при этом следов отсыревания на поверхности стен или в местах примыкания перекрытий к кирпичной кладке не наблюдалось.

Проверкой было установлено, что на фасадных стенах не выполнена расшивка швов кирпичной кладки, швы не заполнены раствором на глубину 30 см и более.

После того как листы сухой штукатурки были сняты, обнаружились просветы в вертикальных швах шириной до 12 мм. Зазоры по периметру оконных блоков были проконопачены неудовлетворительно, что способствовало ещё большему охлаждению помещений.

Во многих местах по фасадам часть стены со стороны балконов оштукатуривалась слоем цементного раствора толщиной 20…25 мм. В комнатах, обращённых к оштукатуренным стенам, температура воздуха повышалась до 20°C, а в комнатах, где наружные стены не оштукатуривались, температура воздуха снижалась до 7°C.

ПРИМЕЧАНИЕ: Для снижения воздупроницаемости и утечки тепла через неудовлетворительно выполненную кладку стены должны оштукатуриваться. Если это по каким-либо причинам не может быть выполнено со стороны фасада, необходимо в комнатах с большой воздухопроницаемостью с внутренней стороны поверхности наружных стен снять листы сухой штукатурки и затем оштукатурить поверхность стен известково — цементным раствором с одновременной заделкой швов в кладке.

При выполнении штукатурных работ следует также плотно законопатить обнаруженные пустоты по периметру оконных блоков.

Источник
