Замена ручек дверей Лады Гранта
Ручки дверей у современных автомобилей марки Лада достаточно надежны. Однако, встречаются случаи, когда в сильный мороз или при применении излишнего усилия механизм ручки ломается и выходит из строя. В этом случае требуется ее замена. Причиной замены может так же являться желание владельца автомобиля перейти на ручки от комплектации Люкс, которые имеют окраску в цвет кузова и более приятны в использовании. Вне зависимости от вашей мотивации работы будут практически идентичными.
Перед началом процесса работы подготовьте следующий инструмент: головка на «8» или рожковый ключ аналогичного размера, удлинитель, трещетка, крестовая и шлицевая отвертки, пластиковые лопатки для работы с пластиком салона, проникающая смазка в аэрозоли. Перед началом работы отключите минусовую клемму с аккумулятора во избежание возникновения короткого замыкания.
Для замены наружной ручки Лады Гранта открывания двери нам потребуется снять дверную карту, чтобы получить доступ к внутренней гайке крепления ручки. На передних дверях откручиваем в указанных местах крестовой отверткой винты, откручиваем пластиковую накладку кнопки замка двери и, используя пластиковую лопатку, отщелкиваем карту двери от кузовного элемента. На задней двери винты крепления находятся под пластиковой накладкой ручки двери, отщелкнув которую мы получим доступ к ним.
Советуем вам пользоваться специализированными лопатками для работы с пластиком, подобный инструмент позволит избежать повреждений пластика и ухудшить внешний вид салона автомобиля.
После того как карта двери отщелкнута, отключите проводку питания кнопок электрических стеклоподъемников, если они есть в вашей комплектации.
Для снятия наружных ручек открывания задней двери потребуется, применив головку с удлинителем на «8» или рожковым ключом аналогичного размера открутить две точки крепления наружной ручки открывания двери. Одна гайка находится на внутренней части двери, второй болт на внешней.
Дальнейшие действия будут зависеть от года выпуска автомобиля. Если у вас Лада Гранта Лифтбек, или Лада Гранта Седан / Лада Калина выпущенные позднее осени 2014 года, то в вашем случае применяется тяга в приводе открытия задней двери. Потребуется дополнительно освободить металлический фиксатор тяги от замка двери. Если же у вас автомобиль года выпуска раньше осени 2014 года, в таком случае дополнительных действий не потребуется.
После освобождения точек крепления, сдвигаем ручку по ходу движения автомобиля и, имитируя открытие наружной ручки двери, покачивая ее, вынимаем из посадочного места.
Учитывая, что АвтоВАЗ с 2014 года изменил тип привода замка задней двери от наружной ручки открывания, возможно не соответствие механизма на ручке с механизмом замка. Если в вашем случае произошло подобное, необходимо будет переставить привод замка двери со старой ручки на новую. Для этого потребуется ослабить натяжение возвратной пружины и выбить штифт удерживающий привод. Шлицевой отверткой поддеваем край возвратной пружины и выводим ее из посадочного места.
Установив зубило на основание штифта, легкими ударами молотка выбиваем удерживающий штифт.
Повторяем эту же процедуру с ручкой донором и ставим старый механизм на новую ручку двери, возвращая на место штифт и восстанавливая натяжение возвратной пружины.
Устанавливаем наружную ручку открывания задней двери на место в обратной снятию последовательности. Рекомендуем так же смазать проникающей смазкой все рабочие механизмы ручки двери, для облегчения процесса их работы.
Рассмотрим так же процесс снятия и замены передней наружной ручки открытия двери, а так же процесс замены личинки замка двери.
Аналогично задней двери откручиваем внутреннюю гайку крепления ручки двери, а так же болт внешней точки крепления. В отличие от задней двери, в передней двери открутить внутреннюю гайку крепления будет мешать рама стеклоподъемника. Чтобы избежать процесса демонтажа механизма подъема стекла используйте кардан для удлинителя.
Затем потребуется отсоединить тяги привода замка двери, идущие от наружной ручки и личинки замка. Отжимая пластиковый и металлический фиксаторы тяг, выводим их из зацепления.
Спасибо за подписку!
Затем, имитируя открытие ручки двери и покачивая из стороны в сторону, выводим ее из посадочного места аналогично задней двери. В случае необходимости замены личинки замка или перемещения ее на новую ручку, используя тонкий металлический предмет, отжимаем лепесток фиксатора личики замка двери и вынимаем ее наружу.
Внимание! В обязательном порядке перед началом процесса замены личинки замка двери вставьте в нее рабочий ключ, в противном случае при снятии личинки ее пины, под воздействием пружинок разлетятся в разные стороны и собрать ее в работоспособное состояние не получится.
Чтобы установить рабочую личинку замка двери просто защелкните ее в обратном снятию порядке. Не забудьте учесть тот факт, что прилив на внешней части корпуса должен «смотреть» сторону багажника автомобиля, в противном случае механизм личинки замка двери будет перевернут и будет работать не корректно.
Не забыв переставить тяги замка двери со старой ручки на новую, устанавливаем все в обратной последовательности и наслаждаемся работой новой наружной ручки.
Особенности замены внутренней и наружной ручки двери в Лада Гранта
Переднеприводная комплектация Лада Гранта производится Волжским автозаводом с 2011 года. Модель пришла на смену классической линейке Лада Самара и Калина в кузове седан. Автомобиль относится к классу бюджетных, пользуется популярностью у отечественных автомобилистов.
Наружная ручка двери Гранта не относится к числу частых расходников. Проблемы с заклиниванием механизма открывания-закрывания наблюдаются у 30% автомобилей, возраст которых больше 5 лет.
Причины неисправности
Если сравнивать частоту поломок, то ручка задней двери Лада Гранта выходит из строя в два раза реже, чем аналогичная деталь на передних дверях. Основные причины поломки:
Владельцы модели Лада Гранта седан 2018 года предпочитают проводить тюнинг автомобиля и менять штатные запчасти на реплики сразу после покупки ТС. Заводская недоработка приводит к тому, что штатная деталь начинает болтаться и плохо открывается через несколько недель.
Выбор внутренней и наружной детали
Выбирая наружные и внутренние элементы кузова, необходимо проверять продукцию на соответствие каталожным номерам в официальных представительствах или магазинах ВАЗ. Запчасти на Лада Гранта имеют массу подделок на рынке, такие детали быстро ломаются и выходят из строя.
Кроме штатных заводских ВАЗовских рычагов в продаже можно встретить современную модель евро ручки. Они очень удобны для естественного хвата, материал изготовления имитирует шагрень.
Два российских завода – «Тюн-авто» (г.Тольятти) и «Рысь» (г. Санкт-Петербург) начали производить евро ручки для автомобилей ВАЗ, в т. ч. для Лады Гранта. Запчасти надежные, устанавливаются в штатные места без дополнительных доработок и имеют разный дизайн. Стоимость модернизированных евро ручек составляет до 1500 руб. за комплект. Каталожные номера на оригинальные комплектующие от производителя ДААЗ:
Дверные ручки, как и запорные механизмы на Лада Гранта, взаимозаменяемы с базовой версией Лада Калина.
Инструменты и расходные материалы
Переустановку, ремонт детали можно сделать в гараже, для работы потребуется следующий инструмент и расходный материал:
Работы не требуют специального навыка, водителю достаточно аккуратно проводить демонтаж и установку новых деталей по нашей инструкции.
Процесс замены внутреннего рычага двери
Внутреннюю ручку придется снимать не только в том случае, если поломалась деталь. Демонтаж необходим при замене обшивки, установке дополнительной шумоизоляции, при ремонте стеклоподъемника. Чтобы полностью заменить внешнюю облицовку ручки и внутренний рабочий механизм, потребуется снимать обшивку с двери. Порядок замены детали по шагам:
Установить новую ручку можно в обратной последовательности, учитывая при этом, что передняя лапка основания детали должна зайти за край технологического отверстия во внутренней панели.
Процесс замены наружной ручки
Наружная ручка двери автомобиля Лада Гранта снимается не только для замены, но и в случае, если требуется провести ремонт личинки замка, смазать или откорректировать работу запирающего механизма. Порядок выполнения работ по шагам:
При работах, связанных с переустановкой элементов обшивки, рекомендуется приобрести дополнительные клипсы, стоимость одного фиксатора до 3 руб. В процессе ремонта крепежи могут
сломаться, детали относятся к ширпотребу, имеют плохой фиксирующий зажим или жесткую юбку.
Все работы с механизмами замков, демонтажем ручек снаружи, внутри, переустановкой обшивок проводятся только при отключенном аккумуляторе.
Ремкомплект
Ремкомплекты на автомобиль Лада Гранта имеют следующие артикулы и цены:
Кроме оригинальных ремкомлектов можно использовать запчасти с аналогичных моделей линейки ВАЗ, колпаки, рычаги, крепежи, фиксаторы, тяги, личинки замков.
123®. Стайлинг: дверные ручки
Всем привет!
Ну вооот, дошли у меня руки до установки дверных ручек, которые мне любезно подарила компания Тюнинг-пласт!
А так, стоили бы они 1.200 руб с учётом покраски + расходы на доставку 330 руб.
А то со старых краска слазить уже начала, а расходы на покраску старых такие же, что и покупка новых.
Установка прошла без эксцессов и заняла 2 часа. Всё было идеально.
.
-_-
.
-_о
.
О_о
.
Если бы это действительно было так, то Вы бы эту ерунду не читали ツ
Было море боли, ножовки и напильники, проблемы, 2 раскуроченных пальца, сломанный замок и 6 часов работы…
Больше всех были в шоке крабы:
Но, когда они увидели элемент панели, прилегающий к передней правой двери (вверху зазор, чуть ниже какая-то выпуклость из-за хрени внутри и расковыренного места от отвёртки)
крабы поняли, что АвтоВАЗ безнадёжен и решили повеситься:
Да ладно — стебаюсь я. Просто стартовали работы по инсталлу тормозов, а самое важное — покрасить суппоры!
Вернёмся к ручкам…
Грантоводы, если вы решите ставить эти ручки, то, ёк-макарёк, буханите сразу, ибо нервы это выматывает огого как.
Передние ручки ещё хрен снимешь — к ним идут 2 тяги — на открытие и на ключ. Изнутри снять и одеть нереально

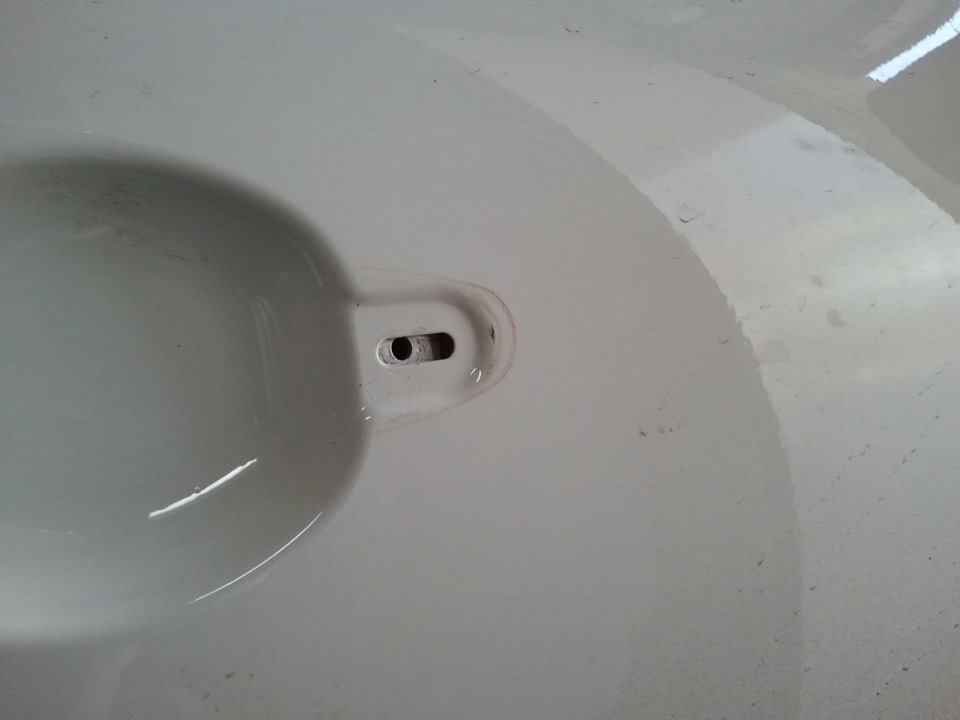

Когда вы снимите ручки, вы охренеете от того, что на лкп двери уже есть коцки, протёртости и сколы краски
Ручки-то Вы купили, а вот замки нужно переставлять от старых ручек!
Следующая ржака заключается в том, что у новых ручек только для водительской двери предусмотрено отверстие для личинки замка. Значит, для передней пассажирской будем размахивать напильником.
«Вскрытие показало, что чукча умер от вскрытия»
Заодно, решил избавиться от тяг и пимпок блокировок двери (кроме водительской — на неё ЦЗ завязан) — облегчение машины, а то бенза за перегруз много уходит ツ
О май гадбл… Короче, новая ручка (которая с замком идёт, 266 руб, ага) пошла под дербан.

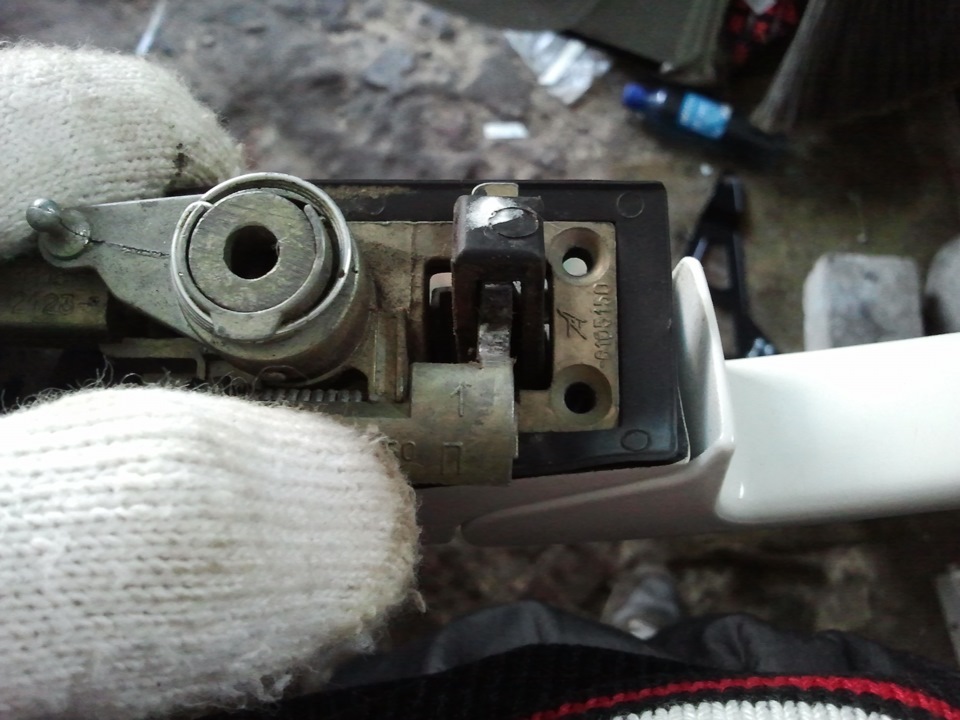

Когда будете разбирать ручки, нужно доставать вот эту направляющую. Только не проторгуйте пружинки, иначе вторая серия «рады приветствовать Вас в нашем магазине автозапчастей Би-Би, опять что-то расхреначили, горе-тюнеры?!»
А теперь расскажу другую приколюху, подробно для иноводов нормальных людей.
У грантоводов есть сезонная забава: подпиливать язычок замка двери, чтобы задние двери легче открывались. Я считаю, что единственный правильный выход: святой водой там всё 3 раза в день поливать! И то, не поможет.

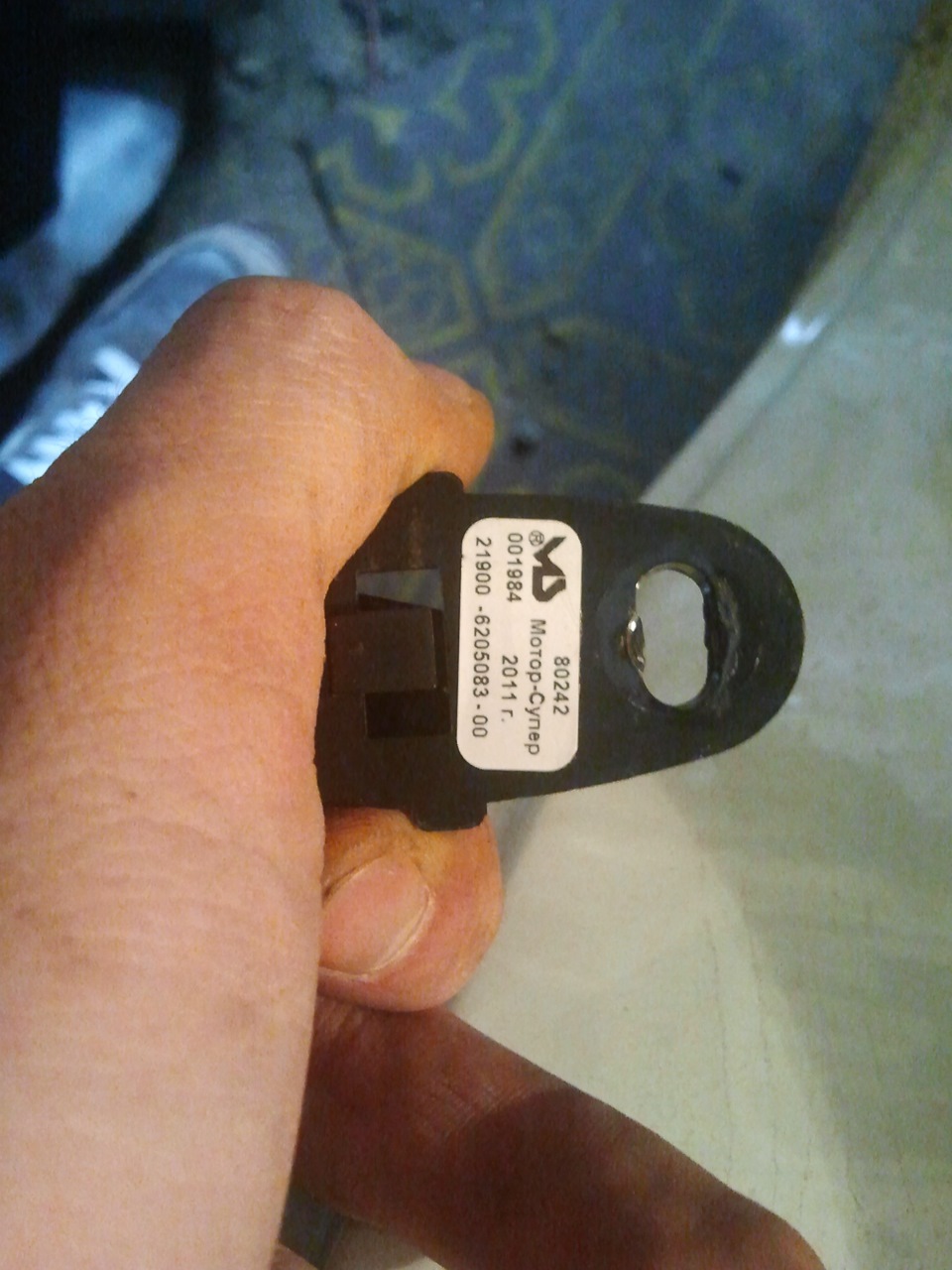

Двери открываются посредством нажатия на эту педальку. Для облегчения открытия удлиним то, чем на педальку жмём (куском резиновой трубки):
Для сравнения старые
А тем самым… Вчера пришёл ряд в коробку, форсунки для двигана. Коробка от ОД ожидается на следующей неделе. Скоро, уже близко…
Как правильно выполнить замену ручки на задней двери в Ладе Гранте
Замена ручки задней двери Лада Гранта показана при поломке или износе. В других ситуациях желание поменять этот предмет у водителя могут вызвать царапины или микротрещины на детали, которые портят внешний вид салона. Если в случае пассажирских конструкций смене подлежит только рукоять, то в водительской двери потребуется менять еще и замок, который отмыкает дверцу. Иногда замена открывающего механизма необходима из-за того, что личинка замка испорчена злоумышленником.
Дверные конструкции у Лады модификаций Granta и Kalina – идентичны, поэтому демонтаж ручек проводится аналогично.
Что склонно ломаться в механизме
Иногда разборка происходит только для того, чтобы подтянуть крепления. Также демонтировать открывающий механизм приходится, если его работа проходит некорректно. Основные причины и варианты поломок:
Не менее веская причина: выход из строя наружного манипулятора открывания дверей. Важно понимать, что пластик, из которого сделано изделия, не столь долговечен, как другие элементы. Он может просто треснуть из-за сильного нажатия на рукоять.
Возможен ли ремонт
Все детали со временем изнашиваются. Иногда достаточно разобрать, заменить сломавшийся крепеж и продолжать эксплуатировать ручку. Чтобы сделать это, достаточно отверткой снять декор и открутить два болта: внутри и снаружи. Ремонт невозможен, если ручка обломлена или на ней появился скол, трещина.
Замена наружной рукояти
Сборка проводится в обратном порядке.
Замена внутренней детали
Замена внутренних ручек на задней двери Гранты немного отличается от демонтажа наружной детали. Внутренний элемент имеет больше креплений и частично скрыт декоративной обшивкой. Алгоритм действий:
Перед установкой проводится чистка внутренней ниши. Сделать это можно спиртовым настоем или моющим средством.
Порядок снятия ручки водительской дверцы
#25 Установка дверных ручек в цвет Гранта Калина 2
Ваши частые вопросы будут следущие
Фото распоковки как они пришли
Как снимать ручки посмотрите вот Этот ролик, но так как в том ролике ручки не от тюн авто а именно реальный оригинал который в свободной продаже отсутствует я покажу нюансы на ручках от ТюнАвто но сама разборка не отличаеться
Первые нюансы когда у вас ручка на столе. Вам может показаться что их нужно расшплинтовать но делать так не обезательно
Устанавливать механизм на новую ручку в это же месте возникнут сложности. На водительской двери у меня и вовсе не вкакую не заходил этот крючек, пришлось брать напильник и подтачивать ( по ходу работы поймете что именно подпиливать вам )
Что касаеться передней пассажирской двери и отсутствия в ней отверстия под личинку замка то вот решение ниже

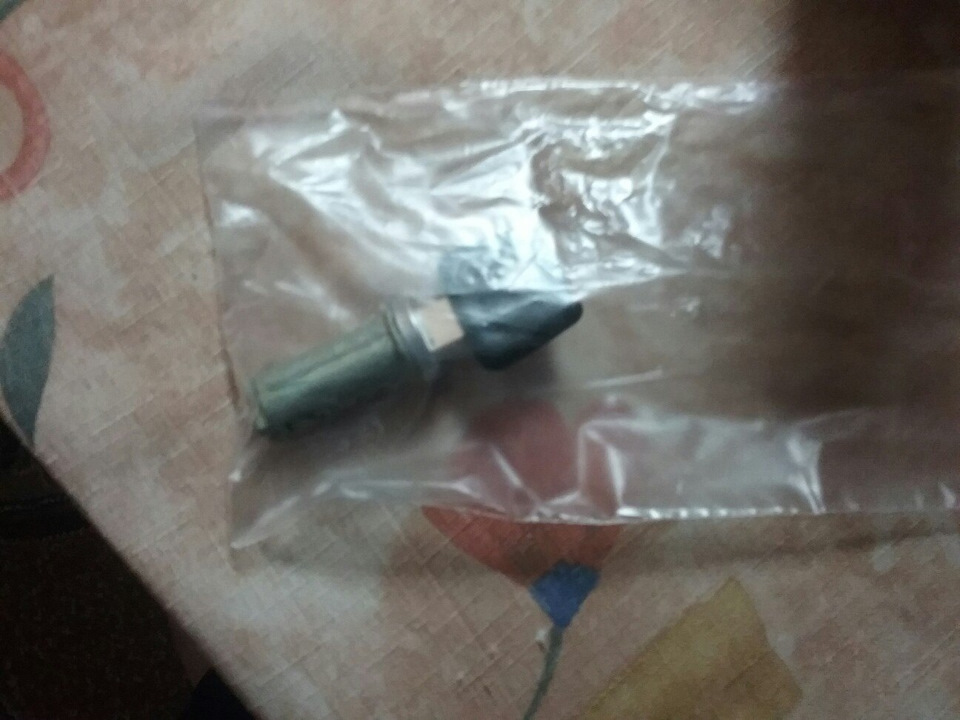

С личинкой можно поступить следущем образом вставить запасной ключ и отложить
Что касаетья тяг то там нечего сложного, но если у вас проявиться эффект большой щели в ручке что делает ее визуально открытой нужно экспериментировать с защелкой тяги на каком уровне тяги ее защелкнуть, на рисунки увидите
1) Это самый идеальный варинт когда дверь открываеться с легкого прикосновения мизинца как в ролс ройсе но нужно тестировать возможно на кочках она открываться будет)
2) Так было по заводскому с заводскими ручками
3) Лучше так не делать

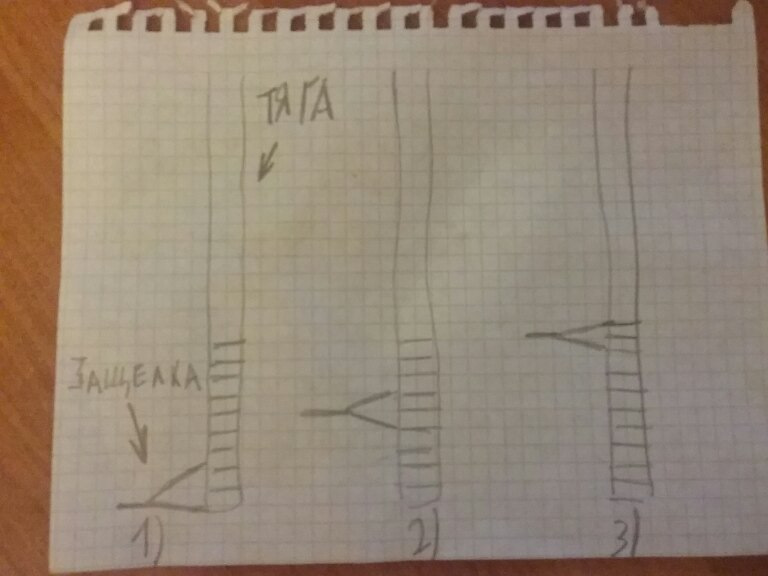

На рисунке представлены эти 3 варианта и тяги именно от передних дверей, именно тяга которая идет с насечками на конце, просто их там 2 на ручке, тяга при закрытие ключем и просто тяга открытия на одной ручки, ну на правой двери тягу ключа вы снимите за ненадабстью
P.S Уважаемые посетители DRIVE2 не нужно выражать критику в сторону автора, не видя смысл статьи. Статья носит исключительно ознакомительный характер. Нужно ли это вам, решите сами. Всем добра!
