как разобрать заднюю дверь на весте
Карты задних дверей. Снятие и установка.
Снимал карты дверей, только задние. Снимал для тонировки, мне так удобнее.
Ничего сложного, но может быть кому-нить понадобится.
Чтоб не поцарапать карты пользовался набором для разборки салона.
vk.com/aliponashemu?w=wall-133145533_340%2Fall
Для начала снимаем ручку стеклоподъемника. У меня комплектация «комфорт», поэтому сзади механические стеклоподъемники. Лопаткой (или отверткой) поддеваем среднюю шайбу ручки.
Рукой ее вытаскиваем назад от направления ручки.

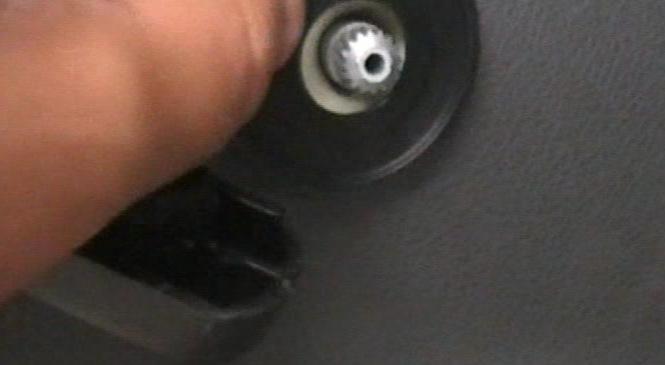

После этого ручка легко снимается со шлицов вместе с основанием, большой пластиковой шайбой.
Потом лопаткой поддеваем и снимаем накладку ручки двери. Она легко отщелкивается.
Выкручиваем головкой на 10 два болта, удерживающих ручку двери.
Берем торкс 20 и откручиваем один саморез в самом низу дверной карты.

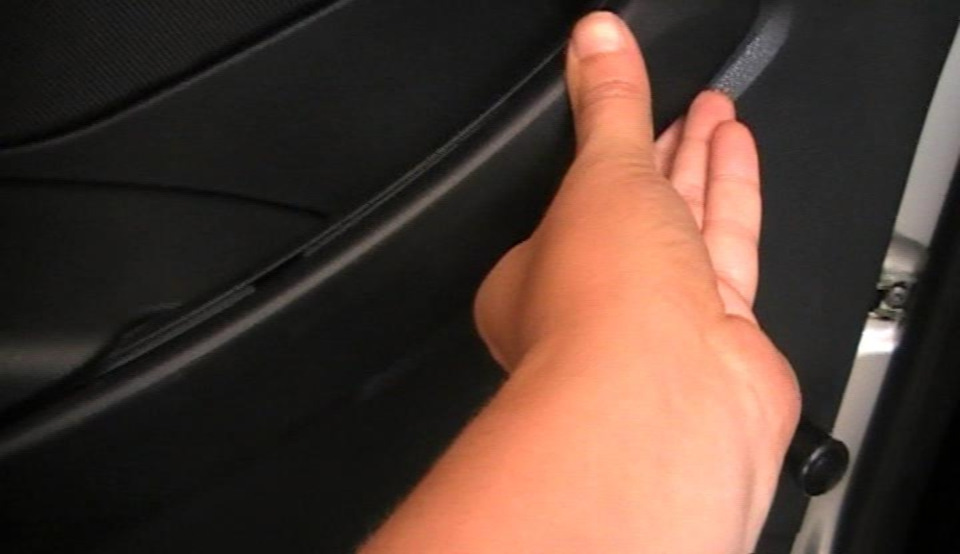

Поддеваем карту двери и отщелкиваем ее. Легче начинать снизу и постепенно двигаться в стороны. При этом можно поломать пистоны, которые потом надо заменить.
Сверху панель двери зацеплена за бархотку. Снимаем с бархотки.
Готово. Карта задней двери снята. Собирается всё в обратной последовательности.
Особенности:

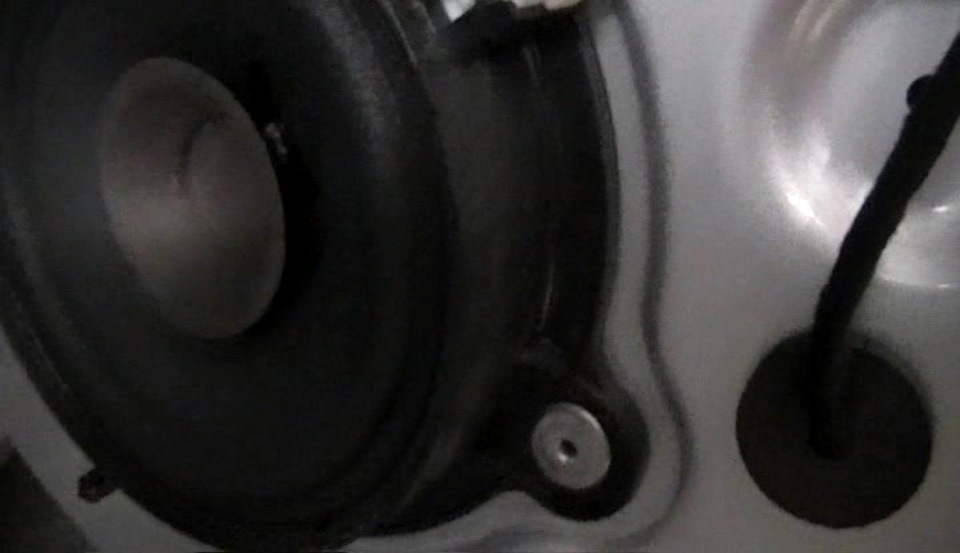

Динамик закреплен на двери с помощью заклепок. При замене придется их высверливать.
Наружняя сетка динамика закреплена на карте двери защелками. Не снимая карту ее не снять, не сломав защелки.
Серая декоративная накладка (в люксе коричневая, в начальных комплектациях черная) тоже на защелках.
Можно сломать при демонтаже накладки без снятия карты.
Декоративная накладка, обшитая материалом — приклеена к карте двери. Изнутри никаких защелок нет.
Если что не понятно из писанины — вот видео.
Снятие и установка карты задних дверей на Ладе Веста
Снятие и установка
Карты задних дверей – это пластиковые панели на дверях, расположенные изнутри автомобиля, со стороны салона. Они служат для более красивого вида, интерьера автомобиля. Так же улучшается шумоизоляция, удерживается температура внутри салона. За штатными картами дверей иногда располагается дополнительная шумоизоляция, теплоизоляция и т.д.
Снятие карт дверей необходимо производить для многих операций. Тонирование стекол автомобиля, работы по дополнительной шумо/вибро/теплоизоляции. Замена стекол, дверных замков, покраска дверей, обработка антикоррозийными составами, замена и ремонт стеклоподъемников – всё требует снятия карт.
Рассмотрим снятие карт задних дверей на Lada Vesta.
Чтобы не поцарапать карты, сами двери или иные детали салона желательно использовать специальные пластиковые лопатки. Или, за неимением таковых, разными пластиковыми предметами, карточками и т.д. Так же можно использовать плоскую отвертку, но советуем жало отвертки обвернуть тканью. Иначе царапины по пластику не добавят красоты и новизны интерьеру вашего автомобиля. Проще купить набор из пластиковых лопаток, благо стоит он не дорого.
В рассматриваемом варианте комплектация Весты с механическими задними стеклоподъемниками. Нам понадобятся:

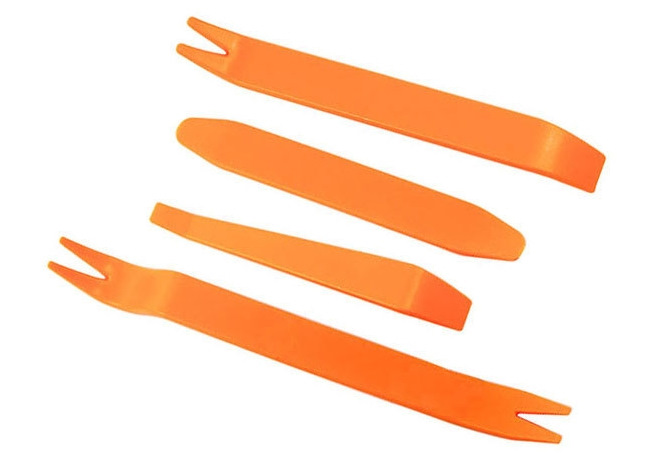

1. Набор лопаток
2. Головка «10» с трещоткой (или торцевой ключ на 10)
3. Torx Т20
Первым делом снимем ручки стеклоподъемников. Такие же ручки стояли на многих автомобилях ВАЗ. Вставляем лопатку в щель между нижней шайбой и средним креплением. На средней части есть выступ, который надо немного оттянуть наружу.
Одновременно пальцами вытаскиваем среднюю часть в сторону, противоположную направлению ручки стеклоподъемника.
Средняя часть легко вынимается, если отжат выступ.
Беремся за рукоятку двери. Пластиковую лопатку вставляем между накладкой и самой рукояткой. Аккуратно ее снимаем.
Под накладкой рукоятки находятся два болта. Они крепят рукоятку к самой двери. Десятой головкой откручиваем и вытаскиваем эти два болта.
Ищем внизу карты саморез. Он откручивается торксом Т20.
Все, карта двери теперь держится на пистонах и бархотке. Поддеваем карту лопаткой и потом пальцами не спеша отщелкиваем карту по всему периметру от двери. Пистоны довольно хрупкие и часто ломаются. Советуем запастись ими и поменять на новые перед сборкой двери.
Бывает, такие пистоны карт двери продаются без резиновых уплотнителей. Тогда их можно переставить со сломанных клипс. Каталожный номер клипс (пистонов) 6991Y8.
Спасибо за подписку!
После того, как отщелкнули все пистоны, карта двери остается висеть на бархотке. Бархотка – уплотнитель возле стекла. Он зацеплен за дверь и карта, в свою очередь, зацеплена за нее. Снимаем карту с бархотки. Всё, карта у вас в руках. Отставляем ее в сторону и занимаемся тем, чем собирались – шумоизоляция, тонировка и т.п. Рассмотрим разобранную дверь и карту двери Весты. Есть некоторые особенности:
Динамик на двери крепится заклепками. То есть если решите его заменить – придется заклепки высверливать.
Декоративная сетка динамика располагается на карте двери. Ее удерживают защелки. Если ее снимать без снятия карты — можно сломать. Лучше лишний раз снять карту.
На картах дверей присутствуют декоративные накладки. Их цвет зависит от комплектации машины – черный, серебристый, красный или коричневый. Данные накладки тоже имеют фиксаторы, то есть снять при собранной двери их может быть и можно, но назад они не станут.
Еще есть накладка на двери со стороны салона. Она сама обклеена материалом и приклеена к карте. Никаких дополнительных защелок и крепежей на карте нет. То есть при обтягивании/оклеивании чем либо этой накладки ее только отрывать, а затем клеить на место.
Собирается дверь в обратной последовательности. Вешается карта на бархотку, клипсы направляются в монтажные отверстия и карта легкими ударами руки прижимается на место. Затем прикручивается рукоятка двери и ставится назад ручка стеклоподъемника.
Лайфхак: дверь передняя (задняя) на автомобиле Лада Веста
Дверь передняя, задняя, правая и левая на автомобиле Лада Веста, состоит из каркаса с механизмами открывания и стеклоподъемниками внутри, сбоку стоят ограничители дверей. Вся эта конструкция закрывается дверными картами. Снаружи дверь снабжена защитными молдингами, которые защищают от царапин.
Владельцу Лада Веста может понадобиться снять, или разобрать двери своего авто, или их составные части для ремонта, или замены. В случае замены, необходимо быть уверенным, что будет проведена замена на оригинальные комплектующие. Двери производителя имеют свои артикул. Передняя правая — 8450039385, левая — 8450039379, задняя правая — 8450039383, левая — 8450039380. Читайте статью до конца и закроете для себя вопросы: снятия, доработки ограничителей, вопрос молдингов, сможете снять обшивку, она же дверная карта. Сел аккумулятор, не беда двери можно закрыть и так.
Как снять дверь на Весте
Необходимо открыть ее, опустить стекло, отсоединить клеммы от аккумулятора. Затем отсоединяют разъем с проводами. Для этого надо потянуть его фиксатор вверх. Деталь готова к снятию с петель.
Совет: Если дверца снимается для ремонта, который потребует её разборки, то рекомендуют провести разборку пока она стоит на петлях. Это сделать проще, благодаря свободному доступу к обеим сторонам дверцы.
Как снять обшивку(дверные карты) передних дверей на Лада Веста
Обшивка снимается для ремонта механизмов, которые установлены под ней, или в случае какой-то доработки. Из инструментов понадобятся плоская отвертка, торцовый ключ с насадкой T20 (звездочка).
Выполняется следующая последовательность действий:
Совет: Чтобы не поцарапать карту, рекомендуют обмотать острые части отвертки изолентой или мягкой ветошью.
Как снять дверную карту задних дверей
Потребуется тот же набор, что и для работы с передними, плюс торцевой ключ на 10. Вместо плоской отвертки, можно использовать набор лопаток для работы с салоном. Очередность действий выглядит так.
Снимают ручку стеклоподъемника. Для этого вставляют отвертку, или лопатку между её средним креплением и нижней шайбой, наружу оттягивают выступ на средней части. При отжатом выступе вытаскивают среднюю часть. После снимают ручку со шлица стеклоподъемника, основание ручки, круглую пластмассовую шайбу.
Вставляют инструмент между дверной ручкой, её накладкой, затем снимают накладку. Под ней вкручены два болта, которые откручиваем ключом.
В самом низу карты находят саморез, выкручивают его насадкой-звездочкой. Теперь обшивка зафиксирована только на пластиковых пистонах и бархотке.
Карту поддевают, начиная снизу, отщелкивают все фиксаторы по её периметру. Затем снимают карту с бархотки.
Внимание: пистоны достаточно хрупкие, поэтому нужно иметь какое то количество запасных, для установки обшивки на место.
Замена ограничителей дверей
Для фиксации дверей используют их ограничители. В случае их неправильной работы их приходится менять. На их место можно установить как ограничители непосредственно для Лады Веста, так и фиксаторы для задних дверей Форд Фокус 3. Артикул детали для иномарки — 1726441. Их размеры практически идентичны штатным. Разве что шпилька для гайки немного шире. Схема замены выглядит так:
Молдинги
Установка молдингов на Ладу Веста, не была предусмотрена. При её разработке считалось, что их декоративную функцию выполнят Х-образные подштамповки, которые также нужны для узнаваемости этой модели. Однако производители автомобильных аксессуаров наладили выпуск и продажу молдингов, сделанных для установки на этот автомобиль. Прежде чем приобрести их и установить, нужно понять, для чего они нужны.
Изначально, это декоративная функция. Оспаривать установку деталей для улучшения вида не имеет никакого смысла, поскольку это зависит от предпочтений вкуса хозяина автомобиля.
Производитель заявляет о защитной функции молдингов. Считается, что установленные по нижней кромке дверные молдинги служат дополнительной защитой лакокрасочного покрытия автомобиля. Также указывается на буферную и амортизирующую функцию молдингов. Если при открытии, дверца упрется в препятствие, то они уберегут от повреждения металла и появление вмятин. Однако, помните, что такая защита сработает в случае не сильного столкновения с невысоким вертикальным предметом. Столкновение, пришедшееся на угол, все равно может повредить кромку дверцы. А при достаточно сильном ударе, молдинг и метал под ним все равно будут повреждены.
Еще один вопрос, который надо учитывать перед установкой молдингов — отвод влаги. Поскольку они внутри полые, то со временем под ними начинает скапливаться конденсат. И хотя на обратной стороне предусмотрены небольшие надрезы для его отвода, но их количества и размера явно недостаточно для этого, что приводит к образованию под молдингами участков с коррозией металла.
Если же все таки было решено установить эти элементы, то сделать это можно и собственными руками. Для этого поверхность детали тщательно вымывают и просушивают. Затем проводят обезжиривание антисиликоном и на место приклеивания наносят активатор, который идет в комплекте поставки. Далее снимают защитную пленку с расположенного на тыльной стороне монтажного скотча. И аккуратно приклеивают молдинги. Если необходимо усилить крепление, то для этого используют стекольный клей или герметик.
Важно: Основная часть молдингов, которые продаются на российском рынке, выполнены в черном цвете под шагрень. Услуга окраски в любой другой цвет потребует дополнительных вложений.
Уплотнители
Уплотнители от производителя достаточно плотно прилегают во всех местах, кроме промежутка между передней и задней дверью. Исправить это можно с помощью установки уплотнителя РКИ-19, артикул — 000017504293020.
Перед его установкой задняя кромка должна быть очищена и обезжирена. Перед началом установки уплотнитель рекомендуется прогреть в течение пары минут при температуре 40 — 50 градусов. Это делается для придания ему эластичности. Затем на участке в 5 — 7 см отклеивают защитную ленту и фиксируют уплотнитель к верхнему краю дверного фланца. Затем, удаляя защитную ленту на участках в 5 — 10 см, приклеивают его по все длине, избегая растягивания материала.
Иногда, для лучшей изоляции, дорабатывают и заднюю часть задней двери. Для этого используют универсальный D-образный уплотнитель. Размер 14х12 мм.
Как закрыть двери без сигнализации — сел аккумулятор
Случаются ситуации, когда закрыть машину с брелка не получается. Зачастую, это происходит когда в нем разрядилась батарейка или низкий заряд аккумулятора самого автомобиля. Естественно, в таком случае, центральный замок не сработает. Поэтому, придется закрывать двери с помощью ключа зажигания. Для этого в их замках производителем предусмотрены некоторые конструктивные особенности.
Во всех дверях, кроме водительской, в замках есть паз с кнопкой закрывания. Ключ от замка зажигания необходимо вставить в этот паз и надавить вниз. При этом кнопка должна опуститься. Затем дверь захлопывают, и она уже должна остаться закрытой. Такие действия придется повторить с каждой дверцей кроме водительской, которую закрывают последней просто на ключ. Замок на ней находится справа от ручки и прикрыт колпачком, который необходимо поддеть и снять.
Справка: Такие же колпачки находятся и на ручках других дверей. Но они не могут служить для их замыкания. Они используются, когда нужно снаружи открыть машину просто ключом, без брелка.
Можно воспользоваться кнопкой блокировки. Для этого её зажимают на несколько секунд при открытой водительской двери. После щелчка туда-обратно закроются три дверцы. Индикатор блокировки должен гореть. Затем дверь водителя закрывается на ключ.
Не открывается дверь изнутри — что делать
В случае, если ручка не открывается изнутри, сначала нужно проверить блокировочную систему. посмотрев на её индикатор.
Если все нормально открывается снаружи, но её невозможно открыть изнутри, то проверьте положение рычажка «детского замка». Этот механизм для того, чтобы дети, сидящие на задних сидениях, не могли открыть дверь. Причем это не зависит от того двигается автомобиль или нет. Снаружи дверца открывается без всяких проблем.
Чтобы отключить «детский замок», нужно найти его рычажок, расположенный рядом с основным замочным механизмом. Для разблокировки его необходимо перевести в другое положение. За каждую дверную ручку отвечает свой замок, для полной разблокировки нужно отключить механизм на каждой конкретной дверце. Невозможно его отключить в случае, если блокировка включена, а аккумуляторная батарея разряжена или отключена.
Как разобрать дверь Лада Веста
Двери автомобилей семейства Лада Веста обшиты декоративным пластиком и замшевыми вставками, эти детали можно снять самостоятельно. Зачастую владельцы прибегают к такому виду работ при устранении скрипов в дверях или при желании установить дополнительные звуковые динамики в задние двери.
Разборка передних и задних дверей практически не отличается, единственная разница в методике съема ручки стеклоподъемника (если на задних дверях установлено механическое устройство) или в блоке кнопок (при автоматическом стеклоподъемнике). До начала работ рекомендуется обзавестись пластиковыми съемника, при помощи съемников снимаются все декоративные элементы автомобиля при этом не оставляя на них повреждений.
Убираем заглушку ручки двери в сторону и приступаем к откручиванию болтов ключом на 10. После того, как болты откручены, предстоит снять ручку стеклоподъемника:
или вытащить блок кнопок (если в вашей лада веста стоят автоматические стеклоподъемники). Ручка стеклоподъемника, также не имеет дополнительного крепежа и снимается при помощи одного съемника:
Большим пальцем левой руки аккуратно надавливаем на рукоятку, тем временем другой рукой устанавливаем съемник в образовавшемся отверстии (обратите внимание, что съемник устанавливается не между обшивкой двери и рукояткой стеклоподъемника, а в середину рукоятки) и аккуратно тянем его на себя, таким образом вытаскивая сердцевину рукоятки (см. фотографию ниже)
Заканчиваем разбор, откручивая последний болт, который находится в нижней части обшивки.
Для откручивания этого болта потребуется отвертка-звездочка Torx 20. Теперь обшивка двери удерживается только за счет пластиковых клипс, расположенных по периметру.
Разбираем обшивку при помощи съемников, устанавливаем инструмент в верхнем правом углу обшивки и ведем его вниз, отщелкивая клипсы. Устранив захват последней клипсы, обшивка двери останется у вас в руках, убираем ее в сторону и приступаем к основной работе из-за которой собственно говоря и разбиралась дверь.
Сборка двери на автомобиле лада веста осуществляется в обратном порядке. Обшивка устанавливается и защелкивается клипсами, после чего прикручиваем болты и устанавливаем на место ручку стеклоподъемника.
Установить автомобиль на рабочее место, отсоединить клемму «минус» от аккумуляторной батареи (ключ гаечный 10), открыть дверь и опустить в нижнее положение опускное стекло.
Снятие и установка:
Снять обивку 1, рисунок 4-1, средней стойки кузова верхнюю.
Отвернуть винты 3 крепления обивки 2 средней стойки кузова нижней (головка сменная Torx T20, вороток).
Снять обивку порога переднюю и заднюю (головка сменная Torx T20, вороток).
Отвернуть винты 4 и 6 крепления обивки нижней центральной стойки к порогу кузова, снять обивку (головка сменная Torx T20, вороток).
Отсоединить колодку 10, рисунок 4-2, жгута 9 проводов заднего от колодки жгута проводов двери, извлечь трубку 4 защитную жгута проводов двери, а затем и жгут проводов из отверстия в стойке кузова.
Отвернуть винт 6 крепления ограничителя 5 двери к средней стойке кузова (головка сменная Torx Т40, вороток).
Снять с осей верхней 3 и нижней 7 петли стопорные пластины 2 и 8 (плоскогубцы).
Извлечь ось звеньев верхней и нижней петли, снять дверь, работу выполнять с помощником (бородок, молоток).
Установку двери производить в порядке обратном снятию.
Снять ручку 4, рисунок 4-3, стеклоподъемника (отвертка плоская).
Отвернуть винт 5, самонарезающий нижнего крепления обивки (головка сменная Torx T20, вороток).
Снять декоративную заглушку 3 и отвернуть винты 2 крепления ручки обивки двери, снять ручку.
Преодолевая сопротивление держателей отсоединить обивку 1 от двери (отвертка плоская).
Отвести с каждой из сторон край наружного 3, рисунок 4-4, горизонтального уплотнителя опускного стекла в сторону от двери 1, для выхода фиксатора 2 уплотнителя из
отверстия в панели двери, затем потянув вверх снять уплотнитель с панели двери (отвертка плоская).
Снять внутренний 3, рисунок 4-5, горизонтальный и верхний 2 уплотнители опускного стекла (отвертка плоская).
Снять наружный уплотнитель 1 проема двери (отвертка плоская).
Отвернуть болт 10, крепления направляющей опускного стекла, извлечь направляющую из полости двери (головка сменная 10, вороток).
Поднять опускное стекло двери до появления механизма зажима стекла в отверстии внутренней панели двери, ослабить затяжку болтов 9, зажимов стекла и извлечь стекло из полости двери (головка сменная 10, удлинитель, вороток).
Отвернуть гайки 6 крепления направляющей стеклоподъемника и гайки 8 крепления стеклоподъемника, извлечь стеклоподъемник с направляющей в сборе из полости двери (головка сменная 10, вороток).
Отвернуть винты 7 крепления ручки 5 внутренней замка двери, снять ручку, отсоединив от нее трос 4 (головка сменная Torx T30, вороток, отвертка плоская).
Отсоединить колодку жгута проводов от громкоговорителя, высверлить три заклепки
11 крепления громкоговорителя, снять громкоговоритель (дрель, сверло 05 мм).
Отсоединить колодку жгута проводов двери от замка
Отвернуть винты 2, рисунок 4-6, крепления замка 3 к двери, извлечь замок из полости двери (головка сменная Torx Т30, вороток).
Отсоединить держатель 5 обоймы 4, а затем и наконечник 7 троса наружной ручки двери от замка, снять замок в сборе с тросом внутренней ручки привода замка.
Отсоединить трос внутренней ручки от замка (отвертка плоская).
Отвернуть винт крепления ограничителя 3, рисунок 4-7, двери к стойке кузова (головка сменная Torx Т40, вороток).
Отвернуть гайки 4 крепления ограничителя к двери, снять ограничитель (головка сменная 10, вороток).
Снять обивку центральной стойки и отсоединить колодку 1 жгута проводов двери от колодки 2 жгута проводов заднего, извлечь жгут из отверстия в центральной стойке кузова.
Отсоединить точки крепления жгута проводов к панели двери, извлечь жгут из полости двери.
Извлечь из отверстия в торце двери заглушку 1, см. рисунок 3-16, и через открывшееся отверстие отвернуть винт фиксации декоративной заглушки наружной ручки, снять заглушку (отвертка плоская, головка сменная Torx Т20, вороток, удлинитель).
Для демонтажа ручки наружной замка двери, необходимо взяться за ручку и не оттягивая ее сдвинуть назад, затем в сдвинутом положении потянуть заднюю часть ручки до выхода заднего зацепа из отверстия в панели двери и потянув за ручку с усилием, преодолевающим усилие шарнирного фиксатора передней части ручки снять ручку, см. рисунок 3-9.
Снять механизм ручки наружной, аккуратно высверлив заклепку 9 крепления механизма к панели двери, не повредив лакокрасочное покрытие (дрель, сверло 05 мм).
Сборку узлов и деталей двери выполнять в порядке обратном разборке, при этом:
— при установке ручки наружной, обеспечить захват рычага возвратного механизма зацепом ручки, как показано на рисунке 3-10;
— перед установкой обивки двери временно установить ручку стеклоподъемника или переключатель, подсоединить клемму «минус» к аккумуляторной батарее, проверить и, при необходимости, отрегулировать работу замка двери и стеклоподъемника; поднять опускное стекло вверх, отсоединить клемму «минус» от аккумуляторной батареи и снять ручку или переключатель стеклоподъемника.
Узлы и детали арматуры двери должны быть закреплены на все точки крепления, предусмотренные конструкцией.
При установке корпуса возвратного механизма ручки наружной и громкоговорителя, допускается использовать альтернативный крепеж соответствующего диаметра.
Предъявить автомобиль ОТК. ОТК проверить автомобиль на соответствие ниже перечисленным требованиям: двери кузова должны легко открываться и закрываться, самопроизвольное открывание дверей не допускается; при блокировке замков дверей последние не должны открываться наружными ручками; механизмы стеклоподъемников должны обеспечивать равномерное, без заеданий, полное реверсивное перемещение опускных стекол автомобиля.
