Как снять обшивку двери ВАЗ 2114: все секреты и тонкости

В процессе эксплуатации автомобиля возникают ситуации, когда нужно поменять стекла или стеклоподъемники, установить шумоизоляцию, проверить или заменить акустическую систему и т. д. Чтобы добраться до нужных узлов, нужно знать, как снять обшивку двери на ваз 2114 и поставить ее обратно.

Подготовительные работы

Снятие обшивки передней двери

Пластиковые шипы или «елочки» для крепления могут сломаться в процессе снятия обшивки. Закупаем заранее количество, достаточное для обновления. Лучше покупать двойные бело-оранжевые или прозрачные клипсы.

Нельзя снимать обшивку рывками и резкими движениями. Можно повредить гнезда крепления обшивки к двери.

Если вы планируете замену обшивки, перед ее приобретением сравните размеры установленной в машине обшивки с новой еще в магазине. Могут не совпадать расположение и диаметр отверстий под ручку и для крепления.

Установка обшивки происходит в обратной последовательности.

Снятие обшивки задней двери

Последовательность действий по демонтажу, или как снять обшивку задней двери на ваз 2114 и смонтировать её обратно.

Установка обшивки происходит в обратной последовательности.

После снятия обшивки рекомендуется провести антикоррозийную обработку и проверить состояние внутренних полостей двери.

Если не закрывается дверь, после снятия обшивки нужно смазать силиконовым спреем шток электропривода ЦЗ.

Иногда нужно снять обшивку с двери, когда ее заклинило. В таком случае в салоне освобождают место под детали обшивки и проводят работы изнутри.

Чтобы улучшить звуко- и теплоизоляцию, внутрь обшивки устанавливают фольгированный поролон. Выкройку делают по лекалу старой обшивки. Раскраивают материал с запасом в несколько сантиметров, чтобы его можно было подогнуть. В раскрое вырезают отверстие под ручку. Оно должно быть немного меньше самой ручки по размеру. Клей для изоляции подбирают в зависимости от типа материала.

Иногда, сняв обшивку, заменяют декоративные вставки. Обычно для замены используют кожзаменитель, алькантар, карлет и гобеленовые ткани.

Информация о том, как снять дверь ваз 2114 или обшивку двери, требуется не только для смены декоративных панелей или установки шумоизоляции, но и для замены электростеклоподъемника или стекол.

Замена стеклоподъемника

Чтобы заменить стеклоподъемник, нужны удлинитель, вороток и головка на 10 мм.

Освободив переднюю дверь от обшивки, снимают 2 болта, прикрепляющие стекло к планке. Обычно они туго затянуты, поэтому удобнее использовать головку как рычаг.

Снимают три гайки крепления электромотора, одну гайку под стеклом, две по центру и одну гайку внизу двери.

Сняв все гайки, отсоединяют штекер питания от электромоторчика.

Стеклоподъемник снимают со шпилек и выводят из полости в технологическое отверстие в центре двери. Установка стеклоподъемника происходит в обратной последовательности.

После снятия конструкции в первую очередь проверяют электромотор. Если он неисправен, его заменяют. Если причина поломки не очевидна, заменяют стеклоподъемник.

Замена стекол

Лучше для замены покупать стекло и обойму стекла в комплекте.

Для замены нужны удлинитель, вороток, головка на 8 и 10 мм и помощник.

Боковое стекло блокируется отверткой, чтобы не выпало. Снимается обшивка двери. Фломастером размечаются места крепления обоймы стекла к двери на обойме и на двери. Выворачиваются болты, прикрепляющие обойму стекла к стеклоподъемнику.

Планка стеклоподъемника должна быть полностью поднята. Демонтируется трос на ролике снизу стекла. Затем аккуратно снимаются уплотнители (бархотки).

Стекло в это время придерживают, чтобы оно не выпало. После снятия уплотнителей стекло опускают вниз примерно на 10 см, наклоняют вбок и извлекают из паза.

Новое стекло монтируют в обратной последовательности. На обойму стекла наносят WD-40 или аналогичную смазку, вставляют стекло и оставляют высыхать. После того как смазка высохла, стекло устанавливают в дверь. Новое стекло устанавливают в уплотнители.

Если уплотнители пришли в негодность, из резины вырезаются новые, при этом старые используются как лекала.

Стекло с уплотнителями вставляют в паз, выравнивают и опускают в ограничитель. Ручку стеклоподъемника опускают до крайнего нижнего состояния. Стекло фиксируют болтами и устанавливают трос на прежнее место.

Работу стеклоподъемника проверяют и при необходимости изменяют натяжение троса и положение уплотнителей.

Полезное видео

Дополнительную информацию вы сможете почерпнуть из видео ниже:

Источник

Особенности разборки обшивки передних и задних дверей в ВАЗ 2114

Чтобы было проще разобраться с тем, как снять обшивку на двери на ВАЗ 2114, важно знать устройство этого элемента. Для ремонта выполняется разбор дверной карты, извлечение панели с облицовкой и замена полотна при необходимости. Обшивочное полотно лишь обтягивает внутреннюю панель, но при ее деформации внешний вид салона становится неопрятным, поэтому автолюбители стараются как можно скорее выполнить замену.

Назначение обшивки

Чтобы понять, как снять обшивку дверей ВАЗ 2114, требуется выяснить назначение этого автомобильного фрагмента. Тканевая вставка облагораживает внешний вид салона. Если на ней появились пятна, механические повреждения или потертости, то понадобится разбирать внутреннюю часть дверцы, снимать панель, крепить новую облицовку. Благодаря этому элементу:

Съем полотна производится по ряду причин: повышение шумоизоляции, монтирование колонок, деформация, замена материала. На рынке представлено много вариантов облицовочного покрытия, но водители предпочитают покупать специальную автомобильную ткань.

Демонтаж обшивки двери

Разборка дверной конструкции ВАЗ 2114 и снятие передней двери потребует наличия комплекта инвентаря. Чтобы получить доступ к панели, которая обтянута материалом, раскручивается ручка, проводится отсоединение электрической проводки, выемка динамиков и съем клипс. Необходимый инструмент:

Следует позаботиться о месте, где будет проходить работа. Рекомендуется, чтобы это было закрытое помещение, без сквозняков и с хорошим освещением. Инструкция по демонтажу:

Клипсы легче снять с помощью ножа, но стоит обмотать лезвие ветошью, чтобы случайно не поцарапать отдельные кузовные фрагменты. После этого появляется возможность отсоединить полотно от панели и провести замену ткани.

Подготовка нового полотна

Обычно снимают обшивку при деформации панели или желании заменить полотно. Если машина побывала в аварии, то панельную часть можно заменить куском фанеры. Главное, снять точные мерки и совершить вырезку по точной форме. То же самое касается материала. Он приобретается заранее, размечается и вырезается. Его общий размер равен диаметру панели, только по краям оставляется 2–3 см для подгиба. Помимо основного набора инструментов понадобится:

Водителям предлагается различный материал: кожа, заменитель, дерматин, автоткань, алькантра, карпет. Любой из них подойдет для обтяжки. После того, как отделена старая облицовка от панели и подготовлен новый отрез ткани, остается закрепить материал. Этапы:

Стоит подождать несколько часов для того, чтобы клей мог просохнуть и только после этого выполнять обратный монтаж.

Монтаж обшивки

Собирать облицовку вместе с остальными деталями нужно в той же последовательности, как она разбиралась. После того как фрагмент полностью просох, необходимо:

Если до начала демонтажных работ обнаружены загрязнения внутри конструкции, то они вычищаются. Попутно стоит посмотреть состояние проводов и подтянуть гайки стеклоподъемников, чтобы предотвратить разбор двери в ближайшее время.

Источник

Как разобрать дверь ВАЗ 2114 и снять обшивку? Переднюю и заднюю своими руками – ЛЕГКО

Так как в нашей стране очень популярны автомобили ВАЗ, то мне часто приходят вопросы от автомобилистов по обслуживанию. Особенно от владельцев 2114, 2115 бывает и 2113! Почему то молодежь выбирает именно эти варианты. И зачастую очень часто, владельцы интересуются таким вопросом – как разобрать дверь или снять обшивку? Например — поставить акустику, отремонтировать стеклоподъемник или просто проклеить для улучшения шумоизоляции. Так как у меня также был ВАЗ 2114, и также разбирал переднюю и заднюю дверь, сегодня я хочу «накидать» небольшую инструкцию, которая вам поможет в этом вопросе …

СОДЕРЖАНИЕ СТАТЬИ

Постараюсь ответить сразу на все вопросы, то есть снятие и передней и задней обшивок дверей. По сути, тут нет ничего сложного, главное четко выполнять все инструкции.

Про инструмент

Что нам понадобиться – это отвертки, желательно одну крестообразную, другую – прямую. Также купите «пистоны» для обшивки, они универсальные и подходят для всего семейства ВАЗ. Многие их называют еще «елочками».

Стоят они копейки, но ломаются на раз при разборе. Поэтому желательно их иметь, иначе дверь будет греметь. Все больше нам ничего не понадобиться.

Предлагаю начать с передней части.

Разбираем переднюю дверь

1) Для начала нам нужно снять основную рукоять, при помощи которой закрывается дверь. Отжимаем декоративную накладку отверткой, только аккуратно, не повредите. Далее откручиваем болты, всего их два и снимаем ручку.

2) Затем снимаем декоративную накладку ручки отпирания, знаете такой черный пластик, также его подцепляем отверткой и вытаскиваем, там две защелки будьте аккуратны.

3) Затем нужно снять нижнюю полку, в которую установлены кнопки стеклоподъемников, там два – три болта. Полка выходит вместе со шлейфом стеклоподъемника, отключаем их и убираем.

4) Далее, как правило идет динамик, крепится он на 2 – 4 болтах, если честно, то я видел и на одном. Откручиваем, там с завода идут крестообразные болты. Убираем.

5) В верхней части, выкручиваем «шпингалет» запирания, он просто выкручивается как болт.

6) Все снято, теперь нам нужно отсоединить саму обивку, тут немного посложнее. Можно потянуть за углы, а можно подцепить отверткой и тянуть на себя – главное не сломать, аккуратненько стараемся отделить. Если какие-то заклепки сломались (а это будет 100%), не переживаем мы же купили новые

НА этом «разбор» закончен, как видите, ничего сложного и это еще считается, что передняя часть сложная. Смотрим видео.

Сзади все намного легче.

Снимаем заднюю обшивку

Повторять основные моменты нет смысла, они практически идентичные.

Также разбирается ручка и убирается заглушка, верхний запорный «шпингалет». Вот только тут нет – полки и динамика.

Как нет и стеклоподъемника, то есть — нет подводки проводов, которые нужно отключать. Зато здесь имеется обычная ручка для окна, как называют в народе – «весла» или привод на «мускульной силе». Для того чтобы ее разобрать, нужно отверткой немного отогнуть ее на себя – вытащить запорное нижнее кольцо. После чего ручка просто сойдет сама.

Все повторяем процедуру с обивкой также как на передней двери, просто аккуратно тянем. Помним про заклепки.

Сейчас небольшое видео.

Что еще хочется отметить, если прочитать инструкцию — то в ней рекомендуется полностью менять заклепки при каждом снятии обивки – они просто теряют свои характеристики, усики отваливаются, если мне не изменяет память их по 8 штук на каждой обшивке. Грозит это тем — что будет проявляться дребезжание на кочках, неровной дороге.

Небольшой совет от меня

Ребята если разбирали просто по поводу ремонта стеклоподъемника или устанавливали динамики. То мой вам совет, можно немного усовершенствовать конструкцию, а именно уменьшить ее продуваемость. Советую почитать вот эту статью.

Если для такого утепления вы не готовы, то на металл стоит нанести обычный плотный целлофан, хватит в 0,3 мм. Прям вырезаем по трафарету двери и приклеиваем его на металл (можно на двойной скотч), предварительно сделав отверстия для ручек и болтов. Подсмотрел я это на многих иномарках, у них это обязательно!

1) Дверь не будет так быстро продуваться в холодный период времени, что даст нам немного больше тепла. Салон будет прогреваться быстрее.

2) Все же будет меньше сверчков, потому как эта прослойка, не даст напрямую взаимодействовать пластику и металлу.

Лично проверено на своей бывшей ВАЗ 2114, в салоне реально теплее зимой.

НА этом заканчиваю, думаю было вам полезно, читайте наш АВТОБЛОГ.

(4 голосов, средний: 4,50 из 5)

Источник

Ремонт обшивки двери

Сегодня напишу про то, как ремонтировал дверные карты. Оказалось на много проще, чем в прошлый раз, когда я чинил передние. Тогда пытался приклеить на супер клей — не помогло, карты сделаны из такого материала, что ни клеится к ним ничего на простой клей. Потом приделал на холодную сварку, вроде держала хорошо, но когда опять снял — сломалась! Сама сварка. Третья попытка была самая удачная. Взял паяльник, сеточку для ремонта бамперов, и впаял её как укрепляющий элемент. Боялся прожечь обшивку на сквозь. Потом ещё поверх налепил вибры кусок, потому, что она когда застывает — становится твёрже и гуще. Хотел так же сделать и с задними, но решил попробовать с двух компонентным клеем, подходящего для АБС пластика.

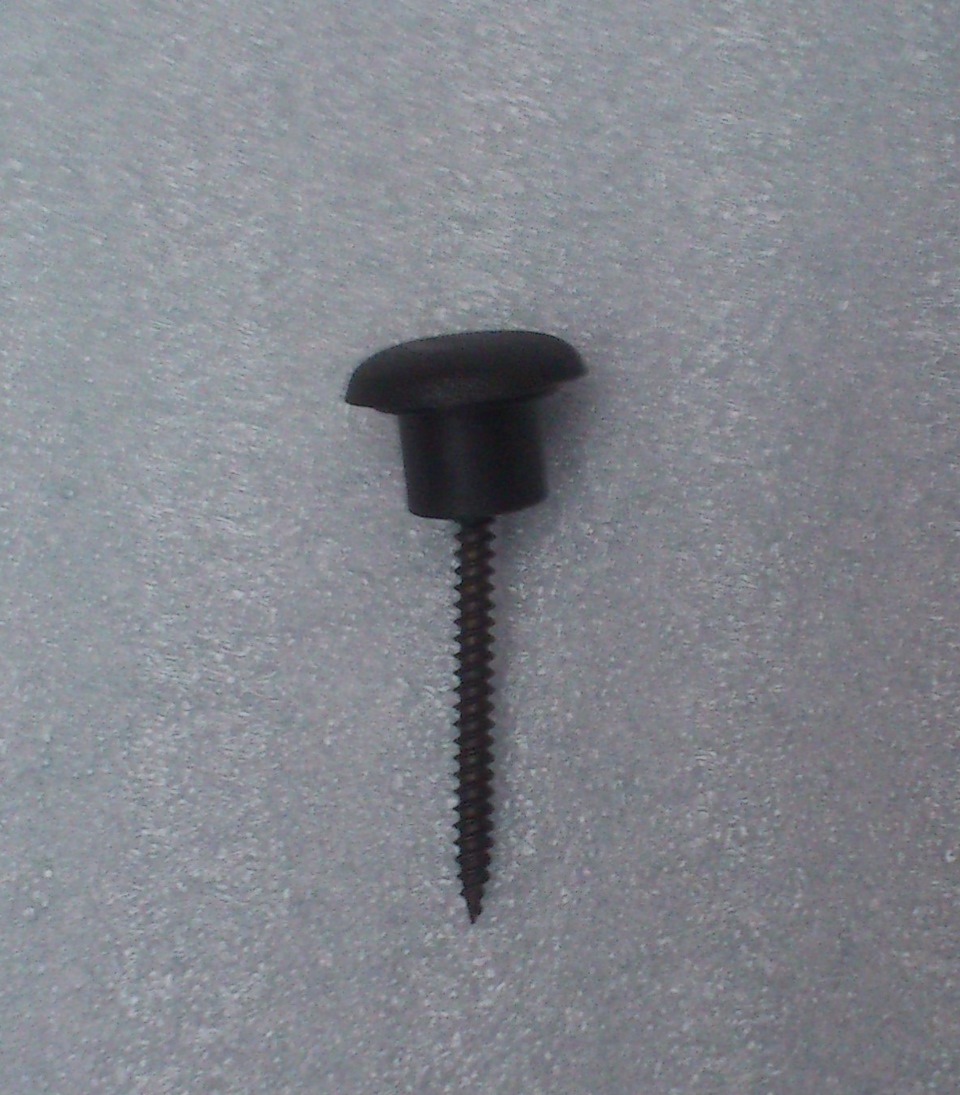

Ещё был вариант купить «Держатели» обшивки,

почти как пистоны, только саморезы, которые вворачиваешь в железяку, а на шляпку заглушка.

На рынке 10р, а в магазине 6р за штуку. И это в довольно дорогом магазине.
Не хочу, чтоб были видны лишние шляпки, портит гармонию вида обшивки. По этому вооружаемся следующим:

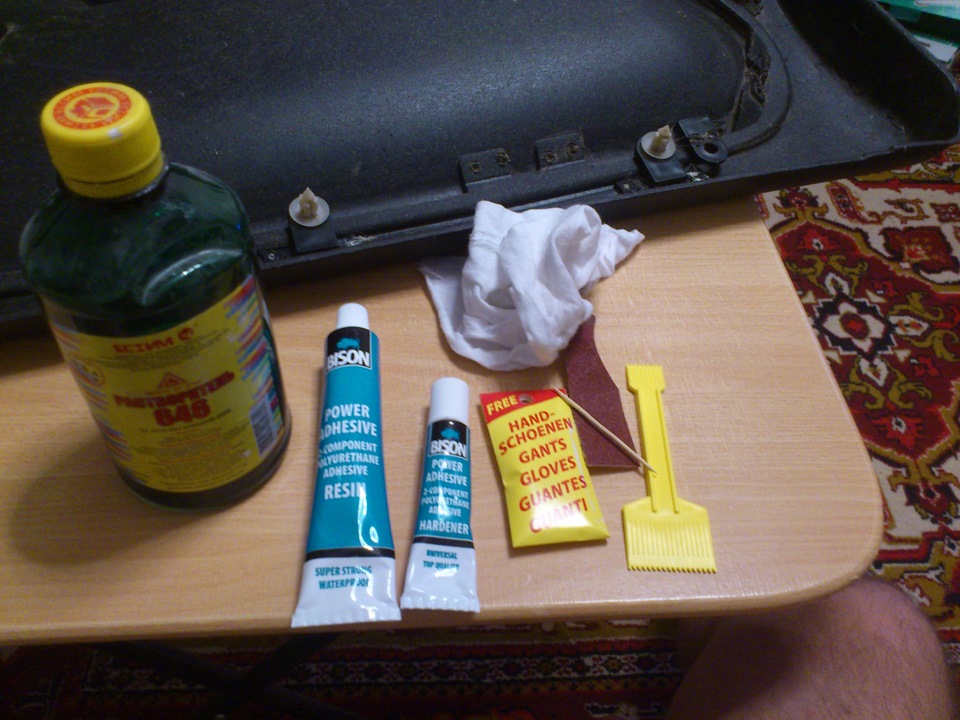

— Растворитель;
— Тряпочка;
— Двухкомпонентный клей подходящий для АБС пластика;
— Шкурка;
— Зубочистка или другая палочка для перемешивания клея.

Стоит соблюдать технику безопасности и работать в перчатках, которые оказались в комплекте с клеем и читать способ применения. Первым я пренебрёг, как всегда. Со вторым согласился.

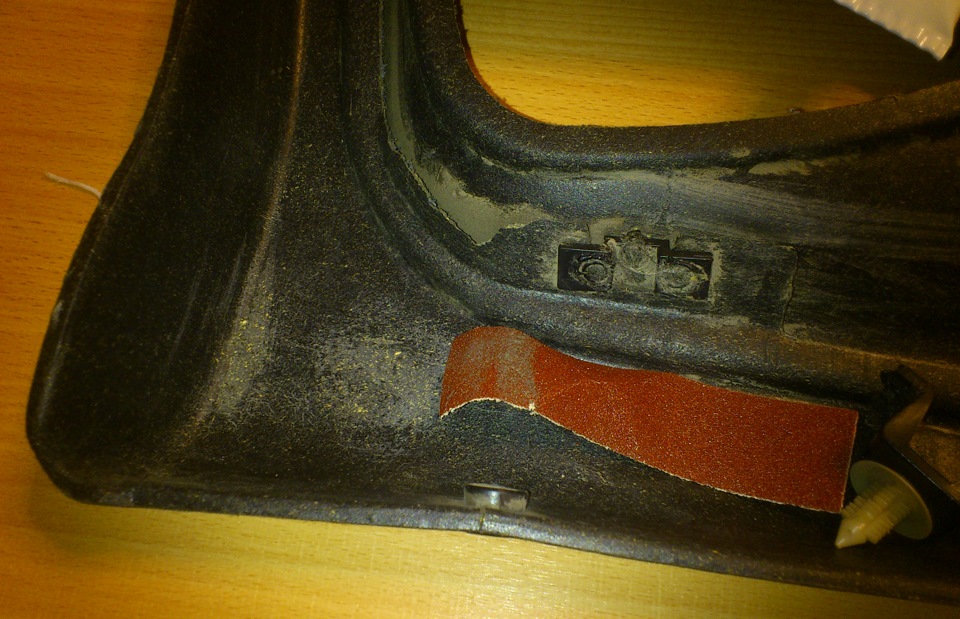

Зачищаем шкуркой, которая тоже была в комплекте с клеем, поверхность, на которую будем наносить клей.

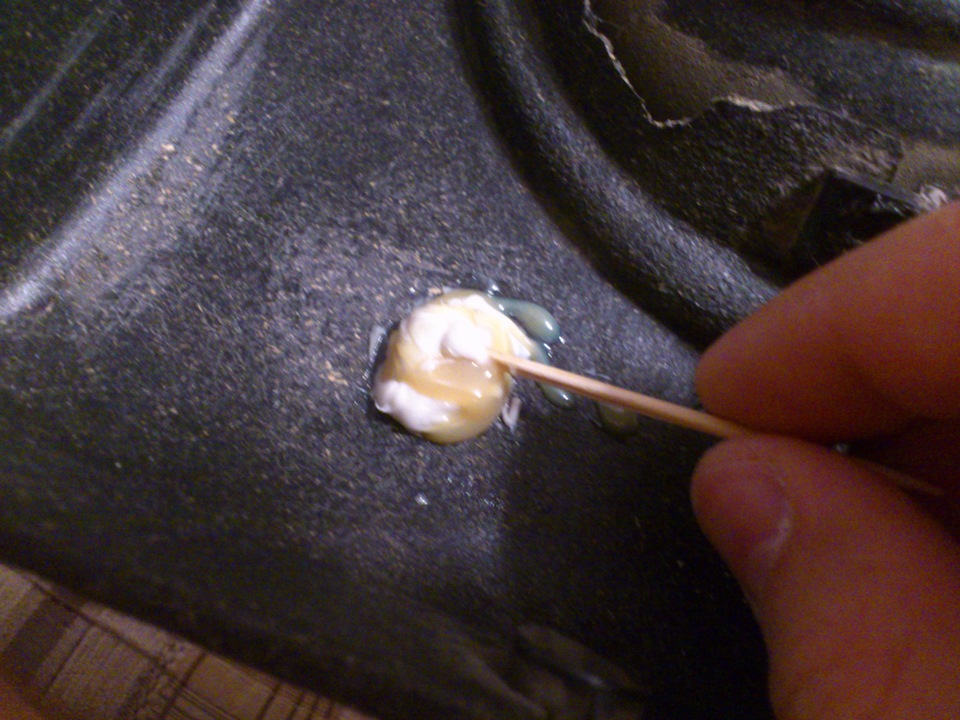

«Выдавите из обоих тюбиков одинаковое количество содержимого.» Хочу заметить, это цитата из способа применения, а теперь посмотрите на тюбики! Они разного размера! Один меньше, а значит и кончится раньше! Казус. Дальше перемешиваем всё это дело зубочисткой до однородного цвета.

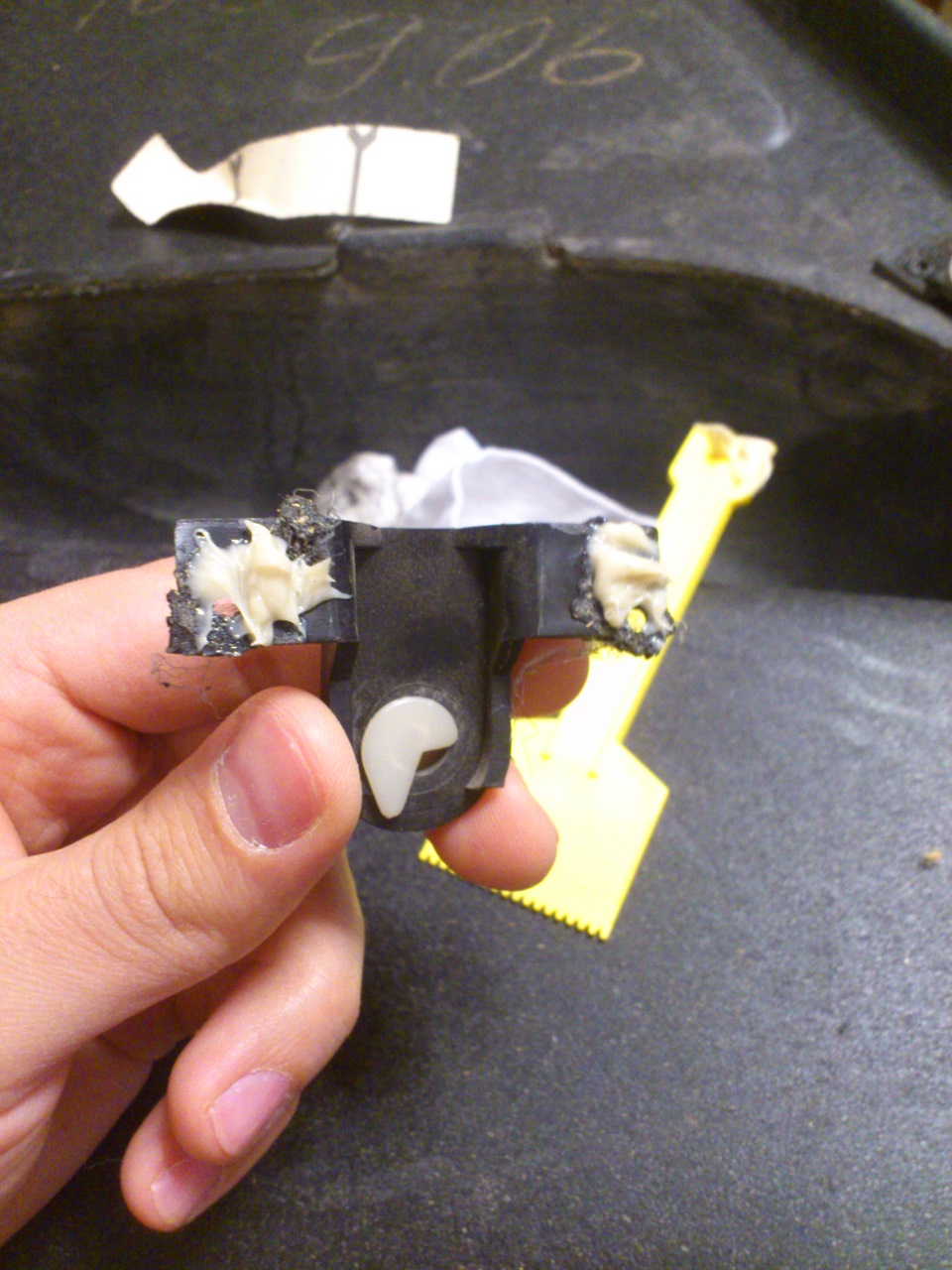

Наносим на «крепления» клеящую массу.

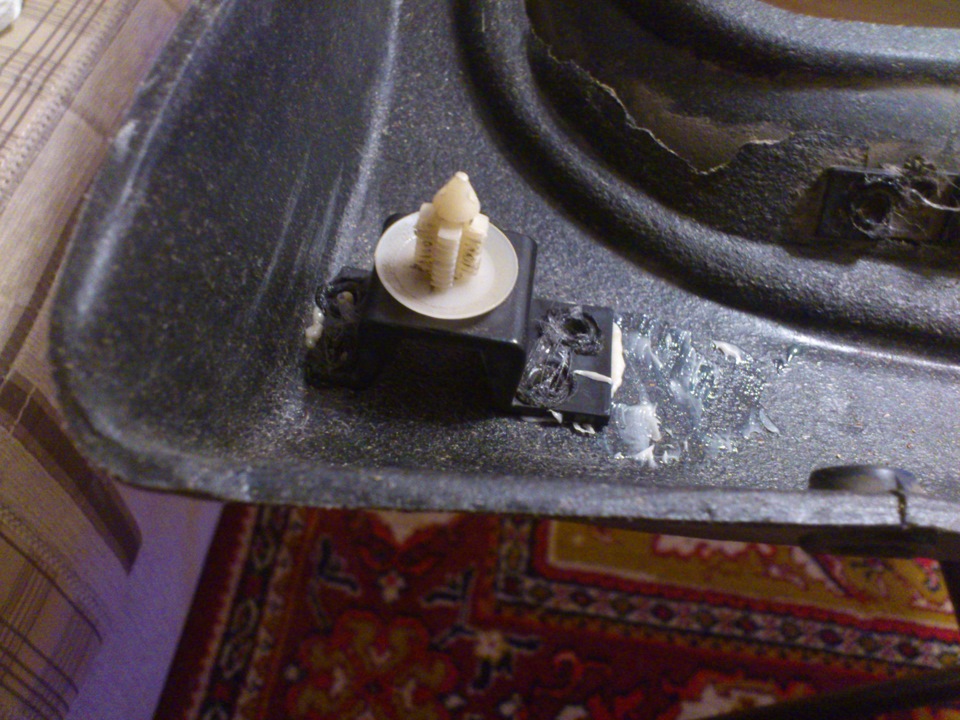

Прикладываем на родное место и слегка придавливаем, говорю это так, словно читающие ни разу не пользовались клеем… В общем фото ниже. Время схватывания смеси 1 час, время полного высыхания 48 часов.

Починил обе задних обшивки, на одной 3 крепления, на другой — 4.
Через 24 часа подёргал за крепления — намертво! Потом отнёс в ванную и помыл их с ванишем, грязи стекло «будь здоров». И это с «тканевой» части обшивки.
Итог: всё на месте, как и должно быть, буду устанавливать позже, как только сделаю ШВИ дверей.

Источник

Снятие и установка обивки задней двери (для применения на моделях Ваз 2113 / 2114 / 2115)

#обивка_задней_двери #кузов #Ваз_2113 #Ваз_2114 #Ваз_2115 #Лада_2113 #Лада_2114 #Лада_2115

Обивка задней двери

Примечание:
Ниже описаны снятие и установка обивки в двери с левой стороны. Снятие и установка в двери с правой стороны выполняются аналогичным образом.

1. Открываем заднюю дверь с необходимой нам стороны. В нашем случае – левую дверь.

Внимание:
Во избежание повреждений элементов обивки, перед применением оборачиваем жало отвертки клейкой лентой.

2. Потянув вправо, снимаем накладку рукоятки стеклоподъемника.

3. Затем, потянув на себя, снимаем рукоятку стеклоподъемника.

4. При помощи отвертки осторожно поддеваем крышку внутренней ручки открытия двери, чтобы преодолеть усилие двух фиксаторов, и затем ее снимаем.

5. Далее, осторожно отверткой поддеваем и затем снимаем декоративную накладку дверной рукоятки.

6. Крестовой отверткой отворачиваем два винта крепления…

… и затем снимаем дверную рукоятку.

7. В верхней части отворачиваем кнопку запирания/отпирания замка двери.

8. Пальцами руки или при помощи специального съемника для панелей поддеваем обивку двери и отсоединяем пластиковые фиксаторы по всему периметру обивки, начиная снизу.

Примечание:
Вставляем инструмент как можно ближе к фиксатору, в противном случае можно повредить обивку.

9. Приподнимаем обивку вверх и затем снимаем ее с двери.

10. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:

Видеообзор процедуры снятия и установки обивки задней двери Ваз 2113 / 2114 / 2115

1. Вы сможете скачать книгу сразу же после оплаты.

2. Книга будет скачана в формате PDF, и Вы сможете загрузить ее на любое устройство.

1. Все книги идеального качества, так как мы работаем с издательствами напрямую.

2. Электронные книги ничем не уступают бумажным и являются их полным аналогом.

3. Офисы нашей компании представлены в Украине, России и Польше, вы всегда можете обратиться к нам по конкретному адресу.

4. Все оплаты на сайте максимально защищены и происходят с помощью мировых платежных систем.

Обивка задней двери

Примечание:
Ниже описаны снятие и установка обивки в двери с левой стороны. Снятие и установка в двери с правой стороны выполняются аналогичным образом.

1. Открываем заднюю дверь с необходимой нам стороны. В нашем случае – левую дверь.

Внимание:
Во избежание повреждений элементов обивки, перед применением оборачиваем жало отвертки клейкой лентой.

2. Потянув вправо, снимаем накладку рукоятки стеклоподъемника.

3. Затем, потянув на себя, снимаем рукоятку стеклоподъемника.

4. При помощи отвертки осторожно поддеваем крышку внутренней ручки открытия двери, чтобы преодолеть усилие двух фиксаторов, и затем ее снимаем.

5. Далее, осторожно отверткой поддеваем и затем снимаем декоративную накладку дверной рукоятки.

6. Крестовой отверткой отворачиваем два винта крепления…

… и затем снимаем дверную рукоятку.

7. В верхней части отворачиваем кнопку запирания/отпирания замка двери.

8. Пальцами руки или при помощи специального съемника для панелей поддеваем обивку двери и отсоединяем пластиковые фиксаторы по всему периметру обивки, начиная снизу.

Примечание:
Вставляем инструмент как можно ближе к фиксатору, в противном случае можно повредить обивку.

9. Приподнимаем обивку вверх и затем снимаем ее с двери.

10. Установка осуществляется в обратной последовательности, при этом необходимо соблюдать следующее:

Видеообзор процедуры снятия и установки обивки задней двери Ваз 2113 / 2114 / 2115
