Разборка передней двери и установка стекла на Lifan Solano
Для установки стекла на переднюю дверцу автомобиля Лифан Солано, необходимо предварительно, снять обшивку дверцы. В данном фотоотчете будет показано как осуществить разборку панели двери и установку стекла своими руками.
Внимание! Отвертку замотайте изолентой дабы не повредить ЛКП.
ОСТОРОЖНО тянем за проводок, там будет фишка, отсоединяем ее, но можно и не отсоединять а положить на торпеду
Далее, откручиваем 2 шурупа которые находятся в ручках, в той где открывать и в той где закрывать дверь
Внимание! Саморезы разные, так что не путаем их при сборке.
Обратите внимание как держится и как открывается заглушка. Открывается она только с одной стороны, с другой дергать не нужно пускай там и остаётся.
Дальше нужно демонтировать подлокотник, с той стороны что ближе к петлям потихоньку вставляем отвертку и поворачиваем чтоб немного выскочила, потом тянем дальше вверх и в конце после 2 щелчков ее можно еще приподнять и потянуть в сторону петлей
После этого, тянем в сторону петлей и изымаем подлокотник, дальше вытаскиваем кабель
Дальше демонтируем «красный фонарик», делаем так: втыкаем отвертку под край и поворачиваем, потом поддеваем и вытаскиваем, вынимаем фишку
Примерно станет так
Дальше снимаем обшивку, там где изолента там клипсы, берем ту же отвертку и в этих местах потихоньку поддеваем, начинаем с низу, после того как все клипсы будут сдернуты, можно будет немного потянуть за низ на себя и поднять в верх.
Вдоль стекла клипс нет, обшивка просто сидит в пазу.
После снятия будет вот так
Потом откручиваем держатель подлокотника, шурупы все разные не путаем! Будет так
Дальше снимаем ручку открытия дверки, тянем на себя со стороны тросиков немного дальше толкаем в доль двери в сторону тросиков (снимать полностью все тросики не надо их вообще лучше не трогать нужно только сделать чуть больше отверстие в самом целлофане)
Затем, снимаем целлофан ВМЕСТЕ с некой шумкой или пылеуловителем, ну если хотите можете снимать отдельно потом можно проклеить 2 сторонним скотчем
Теперь, откручиваем стекло вот тут
Вот на таких зажимах держится стекло
Теперь вставляем стекло с верху в низ, потом немного, как бы на излом, поворачиваем его край тот что тоньше в низ, опускаем и вставляем стекло в направляющие. Если у Вас стекло было разбито, то ПРОЧИСТИТЕ направляющие, так как там остаются осколки и стекло не лезет. Так же можно смазать ползунок. После того как поставили стекло на место, прикручиваем его. Чтобы проще было прикручивать стекло через отверстие, делаем такую хитрость:
Все, стекло у нас стоит, теперь все ставим на место в обратном порядке.
Некоторые хитрости при сборке панели:
Красный фонарик ставим вот так:
Потом немного нажимаем и все:
Подлокотник ставим сначала так:
Потом держим его и потихоньку опускаем в низ:
Если стекло у Вас было разбито и под рукой нет пылесоса, то чтобы собрать осколки, можно воспользоваться скотчем, намотав на руку не липкой стороной:
Шумоизоляция дверей (посветка дверей в бонусе)
Вот я и решился, сделал сегодня шумоизоляцию дверей. Весь выходной провел в гараже, но оно того стоило! Как минимум экономия 6000 рублей 🙂 и море удовольствия
Теперь подробнее разборка дверей
Передние двери
Опустить стекло, сперва нужно освободить уголок с твикером
Аккуратно тянем вверх, чуть на себя, чтобы вышла клипса, потом уже снимаем с уголка
Откручиваем 2 самореза под заглушками, где ручка хромированая и где управление стелоподъемником
аккуратно снимаем панель где управление стеклоподъемником, для этого сперва где острый угол тянем вверх, пока не выйдет скоба — потом уше паралельно тянем вбок чтобы вышел пластмассовый уголок.
Затем снизу через вентиляционные отверстия просовываем либо ответку в изоленте или тупо пальцы ) тянем на себя пока не пойдет, сломал только один грибок

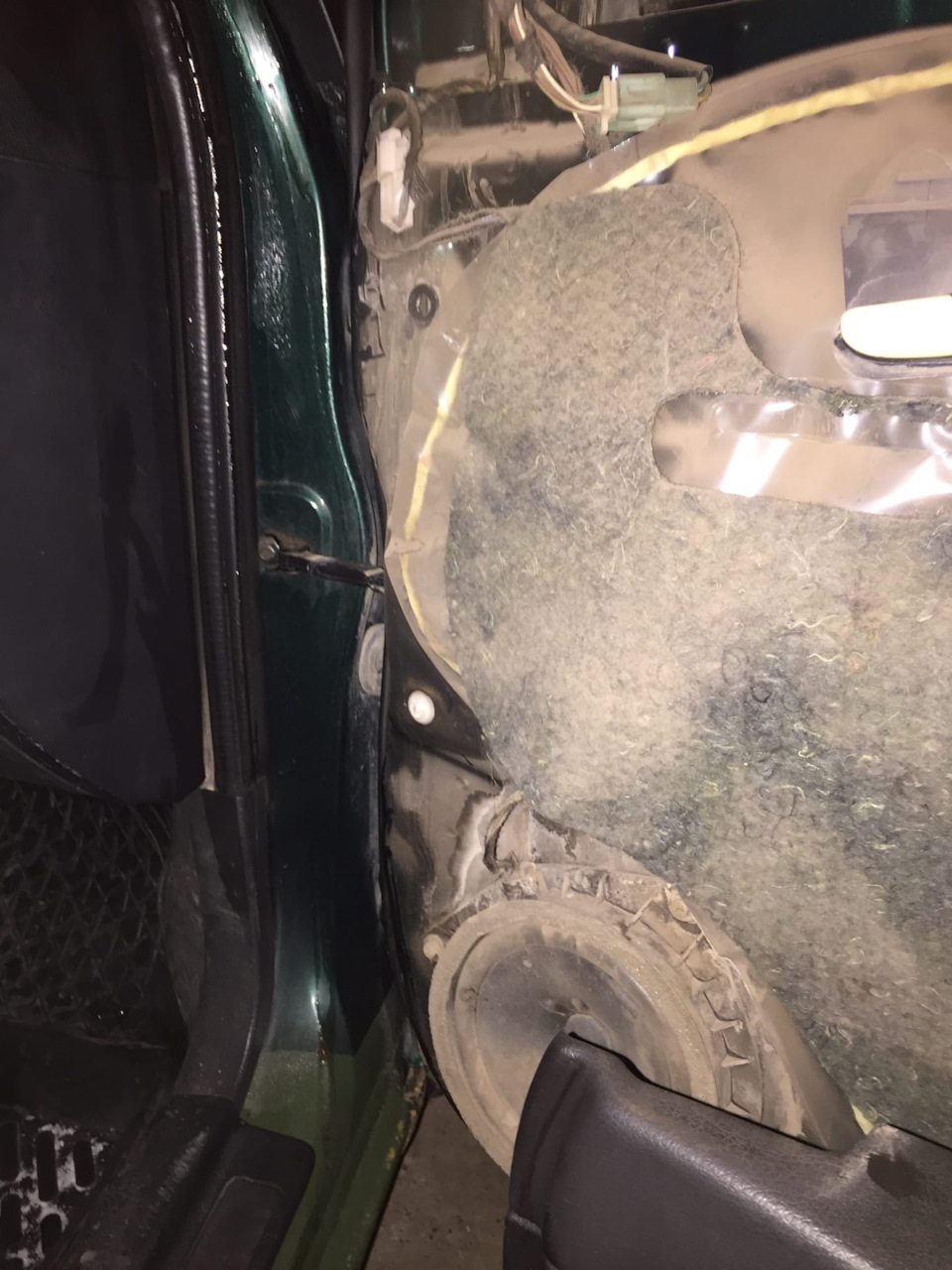

вот перед нами вид двери под обшивкой, целофан и тонкий войлок, шумкой это назвать сложно — назовем это… пыле зашитой 🙂
снимаем, видим квадратик чегото — это вибро. хм жадные какие черкесы (
Проклеиваем, укатываем виброизоляцию
Правило простое: начинаем снизу, не пропускаем
Конечно я делал как мог ) технические отверстия мелковаты для комфортной проклейки, но глаза боятся а руки делают или опа 🙂
Затем заклеиваем технические дыры и дырочки
по правилам конечно нужен сперва алюминий потом вибро на него, но ни в одном магазине не нашел материала для основы. По этому просто виброизоляцией заклетил.
Я не стал выбрасывать пылеизоляцию ) приложил ее обратно.
Обшивку тоже обязательно надо проклеить, шумку клеил как раз на обшивку.
Тут уже не стоит фанатично заклеивать виброй, достаточно проклеить несколько основных плоскостей
Потом уже шумку проклеивать
Задние двери аналогично, просто там нет уголка с твикером
Ну конечно я воспользовался что разбирал двери и по этому по серьезному подключил подсветку мест высадки, припаяв к маме красных фонариков.
Получилось хорошо, музыка передних колонок преобразилась, появились басы
Двери стали не как кнут закрыватся 🙂
Ощущений вагон, приятно и тепло на душе от сделаного
Часто спрашивают про псевдодеревянные вставки,
-можно их снять не разбирая дверь?
-Нет, к сожалению несколько ножек пропаяны, придется срезать чтобы снять
Спасибо за внимание.
Как снять обшивку двери
Случаются моменты, когда водителю по каким-то своим причинам необходимо снять обшивку дверей – для замены, чистки, организации работ по дополнительной звукоизоляции и прочее. Чтобы не повредить ее целостность или не поцарапать прочие детали, следует соблюдать осторожность и правильную последовательность при данной работе, а также понимать различия между снятием облицовки с передних и задних дверей автомобиля.
Необязательно снимать обшивку только из-за поломки или диагностики, довольно часто автолюбители прибегают к данной операции когда:
Для начала необходимо заметить, что организовывать подобные работы лучше в достаточно теплом помещении или когда автомобиль хорошенько прогреется на солнце – тогда пластик и прочие материалы машины будут более гибкими и не сломаются при физическом воздействии на них.
Места крепления клипс в обшивке Лифан Солано
Снятие обшивки передней двери
Примечание 1: при снятии обшивки можно сразу установить дополнительный шумоизолирующий материал, а также поменять колонки на более мощные, но это исключительно по желанию автолюбителя.
Примечание 2: при разборке и удалении обшивки из салона автомобиля на передних дверях, в отличие от задних дверей, работе может помешать закрепленный в скобу подлокотник – но он с легкостью убирается.
Примечание 3: манипуляции по демонтажу и обратной сборке обшивки дверей нельзя производить часто – иначе просто повредятся крепежные пистоны, крышка динамика, прочее.
Сборка осуществляется в обратном разборке порядке.
Замена внутренних ручек дверей
Только что поменял внутренние ручки, решил описать особенности замены.
Старые ручки облезли и начали рвать пальцы жены. Как я понял, это еще одна болезнь Солано. Стоимость ручки около 130 рублей.
Откручиваем 2 шурупа, один в нише-ручке закрывания двери, другой в ручке открывания (которую и требовалось поменять). Нюанс: в ручке открывания заглушка непростая, там один край отщелкивается (который ближе к началу ручки), а другой вытаскивается. Я всю обшивку обцарапал, пока ее отщелкнул (ну не сообразил сразу, ковырял не с той стороны).
Далее нужно снять панель управления стеклоподъемников. Защелки дубовые. С одной стороны нормально снял, с другой сломал пару защелок. Аккуратнее их разбирайте. По-моему, эту панель надо сначала сдвинуть в сторону, а потом выдергивать.
После того, как отстегнули панель, надо вырвать дверную карту. С водительской стороны отстегнулась руками, а со стороны пассажира её вроде вообще не снимали. Еще один нюанс: дёргайте карту со стороны петель двери, там удобная выемка прям под пальцы. Не ковыряйте отвертками.

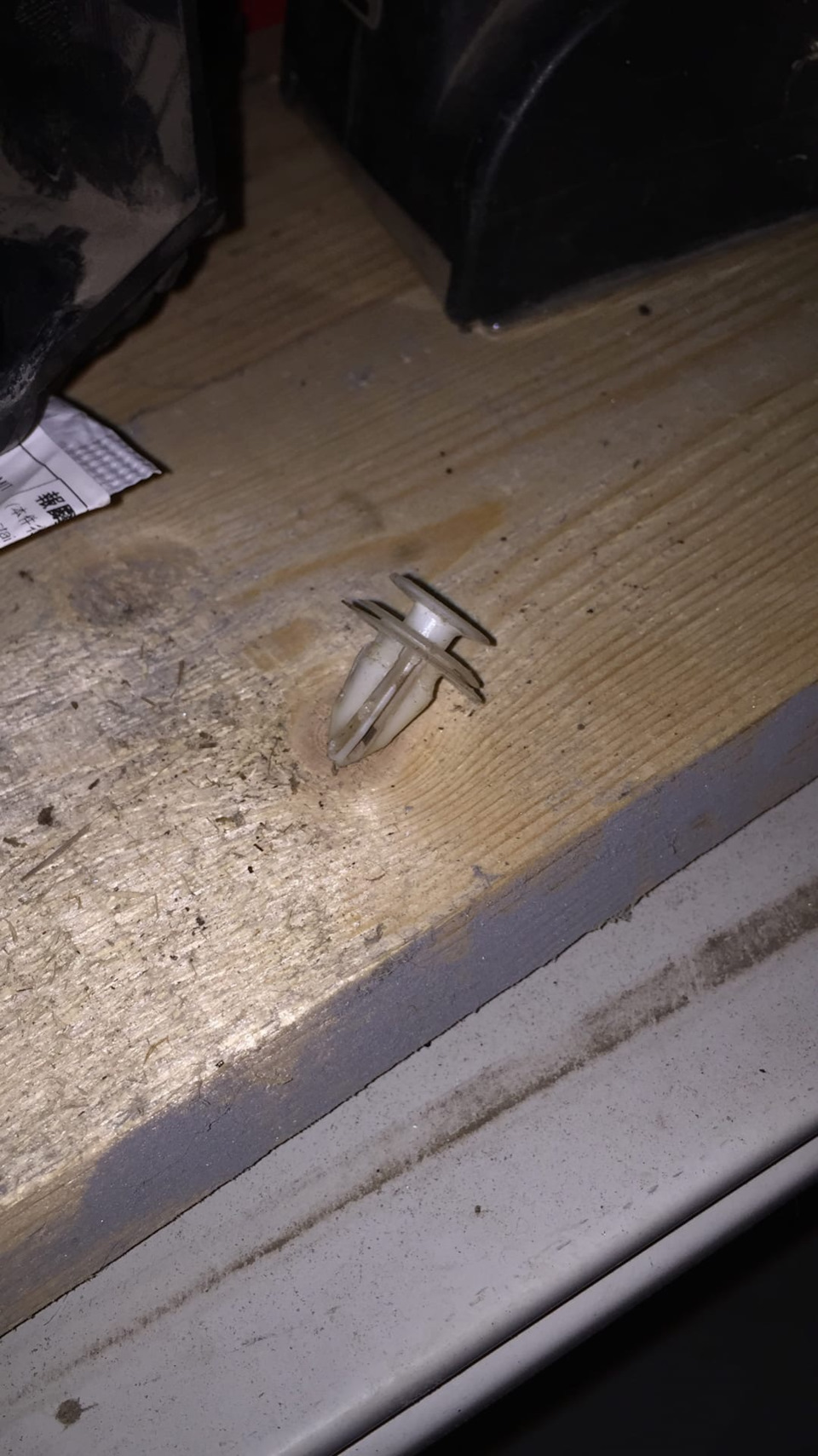

Всё, дальше дёргаем за корпус ручки, меняем тросики и засовываем назад. Кстати, по-любому сорвёте клипсы, на фото приложил те, которые нужны (они отличаются от вазовских тем, что нет резьбы для вкручивания, просто круглое крепление). Их там по 8 штук с каждой стороны.
Сборка осуществляется в обратном порядке, но я еще не собрал, так как не купил клипсы)))
Так же заметил, что металлическая скоба, в которую вкручивается шуруп, болтается в пазах. Причем шурупчики затянуты, болтается сама втулка пластиковая (или какая она там). Кто-нибудь исправлял это? Или забить?
Внутренняя облицовка Lifan Solano / 620 с 2008 года
Необязательно снимать обшивку только из-за поломки или диагностики, довольно часто автолюбители прибегают к данной операции когда:
Для начала необходимо заметить, что организовывать подобные работы лучше в достаточно теплом помещении или когда автомобиль хорошенько прогреется на солнце – тогда пластик и прочие материалы машины будут более гибкими и не сломаются при физическом воздействии на них.
Места крепления клипс в обшивке Лифан Солано
Снятие обшивки передней двери
Примечание 1: при снятии обшивки можно сразу установить дополнительный шумоизолирующий материал, а также поменять колонки на более мощные, но это исключительно по желанию автолюбителя.Примечание 2: при разборке и удалении обшивки из салона автомобиля на передних дверях, в отличие от задних дверей, работе может помешать закрепленный в скобу подлокотник – но он с легкостью убирается.Примечание 3: манипуляции по демонтажу и обратной сборке обшивки дверей нельзя производить часто – иначе просто повредятся крепежные пистоны, крышка динамика, прочее.
Сборка осуществляется в обратном разборке порядке.
Для установки стекла на переднюю дверцу автомобиля Лифан Солано, необходимо предварительно, снять обшивку дверцы. В данном фотоотчете будет показано как осуществить разборку панели двери и установку стекла своими руками.Для начала снимаем динамик – пищалку: снимается легко, в самом верхнем углу вставляем плоскую отвертку и поворачиваем её будто отвинчиваем болт и клипса прекрасно соскакивает, дальше оттягиваем и вытаскиваем в верхВнимание! Отвертку замотайте изолентой дабы не повредить ЛКП.
Содержание
Действия в чрезвычайных ситуациях
Как оплатить и скачать
6. Внутренняя облицовка
Облицовка потолка
Общий вид
Снятие облицовки потолка
1. Снять облицовку передней, центральной и задней стоек.
2. Снять потолочную лампу, солнцезащитные козырьки и внутреннее зеркало заднего вида.
3. Снять захваты и зажимы облицовки потолка, и затем снять облицовку потолка.
Установка облицовки потолка
Установку произвести в порядке обратном снятию.
Задняя полка
Общий вид
Снятие задней полки
1. Снять облицовку задней стойки и дополнительный стоп-сигнал.
2. Наклонить вперед спинку заднего сиденья и снять ремни безопасности заднего сиденья.
3. Отсоединить зажимы и снять заднюю полку.
Установка задней полки
Установку произвести в порядке обратном снятию.
Облицовка передней двери
Общий вид
Снятие облицовки передней двери
1. Снять крышку высокочастотного динамика левой передней двери (3) или крышку высокочастотного динамика правой передней двери (4).
2. Вывернуть установочный болт подлокотника передней двери (15) при помощи отвертки.
3. Снять заглушку установочного болта облицовки внутренней ручки двери (8) и вывернуть крепежные болты (7).
4. Снять подлокотник левой передней двери (10) или подлокотник правой передней двери (11) с облицовки передней двери.
5. Снять облицовку левой передней двери (5) или облицовку правой передней двери (6).
Установка облицовки передней двери
Установку произвести в порядке обратном снятию.
Облицовка задней двери
Общий вид
Снятие облицовки задней двери
1. Снять крышку динамика задней двери (9).
2. Вывернуть установочный болт подлокотника задней двери (5) при помощи отвертки.
3. Снять заглушку установочного болта облицовки внутренней ручки двери (4) и вывернуть крепежные болты (3).
4. Снять подлокотник задней двери (6) с облицовки передней двери.
5. Снять облицовку задней двери (2).
Установка облицовки задней двери
Установку произвести в порядке обратном снятию.
