Увеличение высоты ворот гаража
Есть у меня для Ниссана гараж с высотой ворот 180 см. Машина проходит в эти ворота со «свистом» не цепляясь антенной. Но мне с моим ростом 184 см не очень удобно ходить и цепляться головой за проем ворот, набивая шишки. Кроме этого, проем калитки тоже низковат.
Задумался я об увеличении высоты проёма ворот и калитки. Походил по гаражам, посмотрел как люди увеличивали высоту. В общем, технология у них была такая: разбирали кладку над воротами, потом увеличивали ворота и обратно собирали кладку. Меня этот вариант не устраивал. Хотелось обойтись без разборки, просто прорезать проем, убрать лишний кирпич и увеличить ворота. Полазил по интернету, толком ничего не нашел. Пишут, что увеличивали высоту ворот и прилагают фото до и после работ, а сам процесс в подробностях не описывают, кроме этого, конструкция гаража отличается. Пришлось думать самому.
Конструкция моего гаража представляет собой кирпичное строение с заливной крышей. Поэтому для подстраховки от обрушения проём я поднимал в два этапа, при этом середину подпирал брусом. Вначале поднимался проём с внутренней стороны.
Разметил на стене проём, перфоратором сбил выступающие части кирпичей (стены сложены не идеально, а ворота стоят по уровню). Потом болгаркой прорезал на всю глубину диска проём и швы между рядов кладки.
Перфоратором раскрошил кирпичи с внутренней стороны стены (сохранить кирпич не получилось т.к. раствор был очень крепкий) с левой и с правой стороны проёма, а середину пока не стал трогать.
Болгаркой вырезал верхний уголок.
Наварил заранее приготовленные вертикальные уголки.
Убрал перфоратором ряд мешающих верхнему уголку кирпичей в середине проёма.
Приварил верхний уголок к боковым уголкам и убрал остальные кирпичи в середине проёма с внутренней стороны стены, чтобы они не мешали подпирать брусом, когда будет увеличиваться проём с внешней стороны.
Потом вставил деревянные клинья между стеной и верхним уголком чтобы стена опиралась на уголок и не просела когда будет увеличиваться проём с внешней стороны. Итак, первый этап выполнен.
Второй этап заключается в увеличении проёма по высоте с наружной стороны и наращивании ворот. Так как стена над воротами сложена не вертикально, а завалена наружу, после разметки проёма пришлось штробить ряд кирпичей, который в дальнейшем будет лежать на верхнем уголке. Иначе верхний уголок «вылез» бы наружу за пределы плоскости ворот.
После того, как верхняя часть проёма была подпёрта брусом с внутренней стороны, перфоратором раскрошил кирпичи с левой и с правой стороны проёма. Посередине убрал только после того, как в углах проёма были готовы пазы для верхнего уголка.
Потом срезал верхний уголок и удалил с него оставшиеся перемычки. Далее нарастил вертикальные уголки и к ним приварил верхний уголок. Также, как и с внутренней стороны, между стеной и верхним уголком вставил деревянные клинья.
Наконец, проём готов и можно приступать к наращиванию ворот. Элементы каркаса нарезались по месту, а стальной лист был заготовлен заранее и монтировался в стык с листом воротины.
Потом увеличил высоту проёма калитки.
В завершении замазал раствором зазор между уголками и стеной.
Как нарастить ворота гаража в высоту: пошаговый мастер-класс
Нередко высота ворот уже готового гаража не устраивает владельца. Возможно, человек решил приобрести новый автомобиль, скажем, внедорожник, высота которого выше обычных легковых автомобилей, или возникла необходимость использовать гараж для иных целей, когда нужно загонять внутрь небольшую грузовую машину, например, Газель.
А ведь ворота для частного гаража раньше создавались с использованием определенного количества металла в целях экономии – вычисление количества используемых материалов производилось с учетом размера стандартного стального листа толщиной 2-3 мм (фото 1).
Сегодня высота гаражных ворот иных владельцев перестала устраивать, и многие начали увеличивать этот размер (фото 2).
Покупка материалов и выбор инструмента
Конечно, можно пригласить специалистов, которые это сделают быстро и качественно. Однако, не у всех имеется достаточно средств для оплаты работы наемных рабочих и покупки используемых ими материалов. Нередко мастера требуют закупку нового металла, стоящего на порядок дороже уже бывшего в употреблении.
В свою очередь, владелец гаража может подобрать необходимый металлопрокат в организации, занимающейся сбором металлолома. Материал, выбранный из лома, может стоить в 2-3 раза меньше, чем придется заплатить за новый металлопрокат. При этом, крепости металлоконструкций, изготовленных из старого металла, вполне хватает для обеспечения прочности готового изделия.
А вот на инструменте и оснастке экономить не рекомендуется. Необходимо подготовить рабочее место, установив необходимой высоты крепкие строительные леса – при выполнении работ человека должно быть в устойчивом положении, что исключит его падение с работающим инструментом и получение травм.
Перфоратор и углошлифовальная машина должны быть мощными, а такая оснастка, как сверла и отрезные круги необходимо приобретать хорошего качества, от чего будет зависеть быстрота выполнения работы и безопасность работника.
Например, для пропила кирпичной стены рекомендуется использовать специальные отрезные алмазные круги. Для сварки достаточно использовать небольшой инверторный сварочный аппарат, работающий от обычной сети на 220V и сваривающий металл электродами диаметром 3-4 мм.
Хочется добавить, что браться за такую работу должен человек, хотя бы немного представляющий, как использовать специализированное оборудование, и обладающий небольшими практическими навыками в применении таких инструментов.
Инструменты и оснастка
Материалы
Количество металлопроката и размеры листа рассчитываются исходя из площади, на которую будут увеличиваться ворота.
Порядок действий при наращивании ворот
Устанавливаются прочно и устойчиво строительные леса.
Намечается контур новой рамы гаражных ворот.
Внутри гаража закрепляется полиэтиленовая пленка таким образом, чтобы исключить попадания образующейся при работе пыли в помещение.
Производится раскрой уголка, приготовленного для наращивания рамы ворот, с пометкой каждого отрезка о его местоположении в конструкции.
Выполняется пропил кирпичной кладки гаражных стен по контуру новой рамы ворот сначала снаружи гаража. Горизонтальный пропил стены лучше выполнять по шву, расположенному между кирпичами (фото 5), что облегчит ровную прокладку канала и дальнейшее удаление лишнего массива кладки.
Вертикальный пропил выполняется по намеченному контуру (фото 6) с максимальным углублением в существующую часть рамы для удобства монтажа новой конструкции (фото 7).
Достаточность глубины штробы проверяется отрезком, оставшимся при раскрое уголка с шириной полки 40-75 мм (фото 8).
После завершения пропила снаружи (фото 9) выполняется установка отрезков уголка для рамы (фото 10) с тщательной проваркой швов в местах соединения отрезков (фото 11). Устанавливая отрезки уголка, желательно проверять их местоположение с помощью отвеса и строительного уровня. После проверки элементы конструкции фиксируются каким-либо образом, после чего выполняется проваривание швов. В случае наращивания, которое изображено на фотографиях, ворота при строительстве гаража были установлены неправильно, что пришлось компенсировать регулировкой вновь создаваемой конструкцией рамы и створок, что будет особенно заметно на снимках с уже увеличенными воротами. При выполнении сварочных работ рекомендуется иметь вблизи средства пожаротушения.
Для лучшего прикрепления к существующей кладке создаваемой конструкции желательно использовать анкерные распорные болты (фото 12).
Диаметр применяемых болтов 8 мм при длине в 60 мм (фото 13). Достаточно закрепить горизонтальный отрезок уголка в четырех местах. Сначала сверлом по металлу на 8,5 мм просверливается отверстие в уголке до кирпичной кладки, а затем отверстие под анкерный болт углубляется сверлом по бетону на 8 мм до нужной глубины. После этого вставляются анкерные болты, и конструкция крепится к стене.
После сборки и фиксации новой конструкции снаружи, изнутри выполняются необходимые пропилы стены, после чего элементы рамы ворот в таком же порядке собираются и крепятся с внутренней стороны.
Следующий этап – это подготовка деталей для наращивания створок. Для этого выполняется раскрой имеющихся листов и распил уголка с шириной полки 30-35 мм на отрезки необходимой длины.
Далее выполняется сборка полотна наращиваемого участка каждой из створок ворот. Собранные участки полотен встык привариваются сверху к створкам ворот, а для фиксации прихватываются к новому участку рамы точечной сваркой в нескольких местах (фото 14).
После этого изнутри гаража убирается лишний кирпич, аккуратно скалываясь при использовании инструментов долото и молоток. Перед извлечением лишних участков стены также необходимо закрепить анкерными болтами внутреннюю часть наращиваемой конструкции рамы ворот (фото 15).
Когда ненужные куски стены будут удалены, выполняется дополнительное укрепление конструкции рамы и усиление каркасом наращиваемой части створок ворот (фото 16). Все новые элементы конструкции, увеличивающей размер ворот, тщательно провариваются, т. к. от этого зависит прочность готового изделия.
Нижние запоры ворот подгоняются по месту, когда к существующей раме добавляются новые элементы (фото 17). Затем производится заливка пола до необходимого уровня, либо рама ворот снизу наращивается полностью.
Верхние запоры ворот наращиваются и подгоняются по верхнему краю увеличенной рамы (фото 18).
С наружной стороны ворот верхние петли из-за увеличиваемого размера полотен срезаются и привариваются выше (фото 19 и 20).
Завершающим этапом является покраска ворот специальной краской (фото 21). Рекомендуется использовать красящий состав, выполняющий три функции – краска заменяет грунт, при необходимости преобразовывает ржавчину и создает лакокрасочный защитный слой на металле.
Если человек обладает небольшими навыками работ со специальным инструментом по бетону и имеет представление о сварочных работах, то он сумеет выполнить наращивание ворот самостоятельно, сэкономив этим значительные средства из семейного бюджета.
Гараж. Увеличение высоты проема ворот
Начну потихоньку описывать процесс обустройства гаража. Был куплен осенью 2016 года, случайно нашел на авито рядом с местом проживания родителей. Размер 6х6, высота от 2,2 до 2,5, пол земляной, погреб большой (2х2 или даже чуть побольше, стены кирпич, перекрытие монолит). Из минусов: подтекала крыша. Гараж стоял давно, хозяин умер. В гараже находилась разбитая четверка, которую сын хозяина взял на ремонт-покраску года 3 назад и так и не сделал. Были отдельные приключения с поиском хозяйки этой четверки и вывозом ее. Так же было нужно покрыть крышу перед зимой. В конце октября, если не изменяет память, сняли старый рубероид (поначалу то не хотели конечно, но от отрывался руками), промазали битумной мастикой и покрыли одним слоем стеклоизола.
Этим уже летом появилось время заняться гаражом. Первое, что нужно было сделать — увеличить проем гаража, т.к. для стяжка предполагается на 5 см выше текущего уровня въезда, т.к. по весне вода немного затекала через ворота. А бус в ворота сейчас проходит впритык:
Для поднятия ворот сначала были приглашены «специалисты», запросившие от 20 до 30к, но так и особо не объяснившие суть предстоящих работ. Более-менее конструктивный разговор произошел с фирмой, занимающейся строительством, но суть сводилась к тому, что за 25к они готовы поднять плиты, увеличить проем и опустить их обратно.
Поиск был на этом завершен и принято решение делать самим. Для этого дела понадобилось и было куплено:
— 6 почти не пользованых монолитных стоек (max H 3.1 m) за 400 р каждая
— 6 мешков песка
— 3 мешка цемента (по 25 кг)
— уголок разных размеров (новый)
— швеллер 10 около 2,5 метров на металлоприемке.
Плюс было в запасах:
— два полутораметровых куска 20 швеллера
— брус и гомно-палки
Был дождливый день… В общем погода так себе. Но начинать нам все равно надо было изнутри, поэтому пофиг. Но все равно мне сначала приспичило закинуть на крышу палки для подвязки к ним провода в дальнейшем. Вымок насквозь, повредил слив, пока мешки с песком затягивали. Спустя 4 часа можно было сделать все тоже самое без дождя)))))

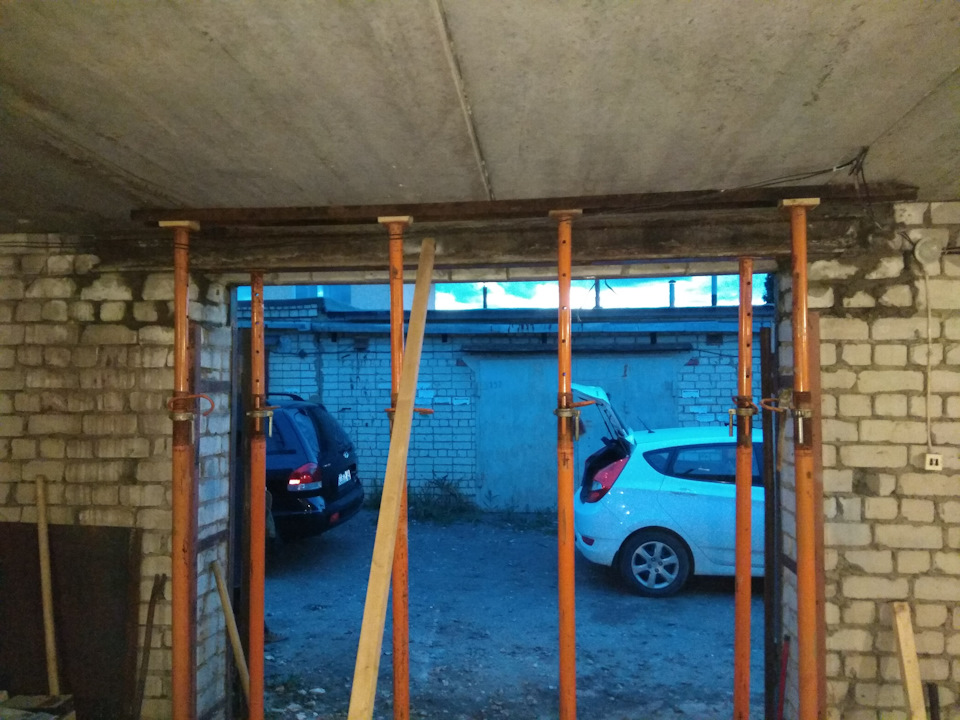

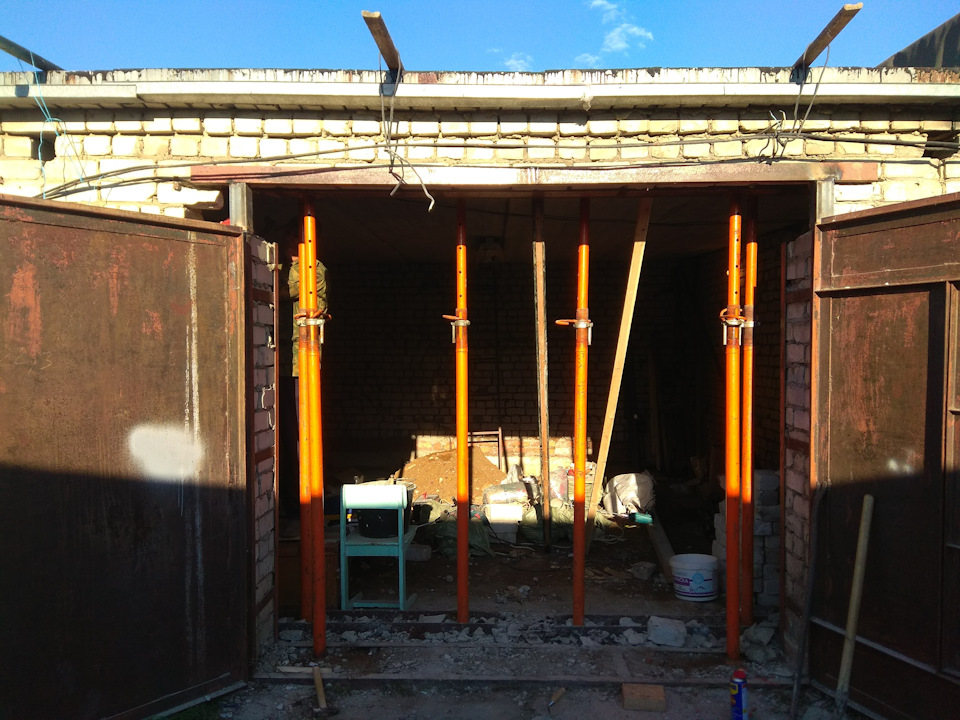

20-е швеллера кинула на землю перед воротами, на стойках подняли 10 швеллер к плитам. Каждая стойка имеет грубую регулировку штырем и «нежную» резьбой. Возле каждой стойки, удерживающей швеллер, ставилась еще одна стойка и 3 или 4 тонным домкратом давалась нагрузка на швеллер, но без поднятия плит, ну может если на доли миллиметров. Потом основная стойка затягивалась по резьбе метровым рычагом до отказа. И так все 4 стойки.
После этого стали вытаскивать кирпичи между рельсом и плитой. Делали осторожно, что бы не обрушить кладку с лицевой стороны. Рельс подперли стойкой, что бы не опрокинулась если что. Часть кирпичей вышла целиком, часть откалывали только половину, вторая половина оставалась в кладке. На этом этап вывешивания плит завершился.
Срезали верхний уголок старого проема с внутренней стороны. Далее с лицевой стороны гаража в месте предполагаемого местоположения верхнего уголка нового проема выдолбил в кирпиче штробу под полку уголка. Внутренний уголок пустили наружу, подперты двумя брусками для примерки:
Потом отрезали верхний уголок старого проема в внешней стороны и нарастили вертикальные уголки до верхнего.
День второй:

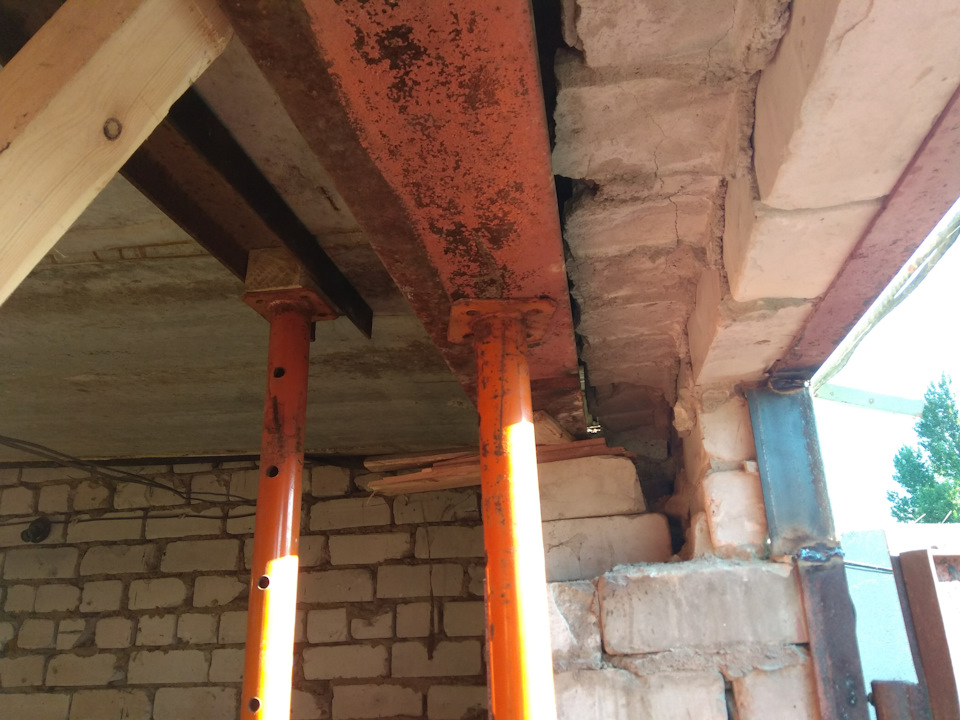

Предстояло поднять рельс и заставить плиты опираться чисто на него.
Для этого у нас имелись еще две стойки и бутылочный домкрат. Попеременно поднимали каждую сторону сначала по 5-7 см, а потом осмелели и до 10-12. Упирали одну стойку, на нее ставили домкрат, поднимали, подкладывали бруски или кирпичи и так некоторое количество повторений.

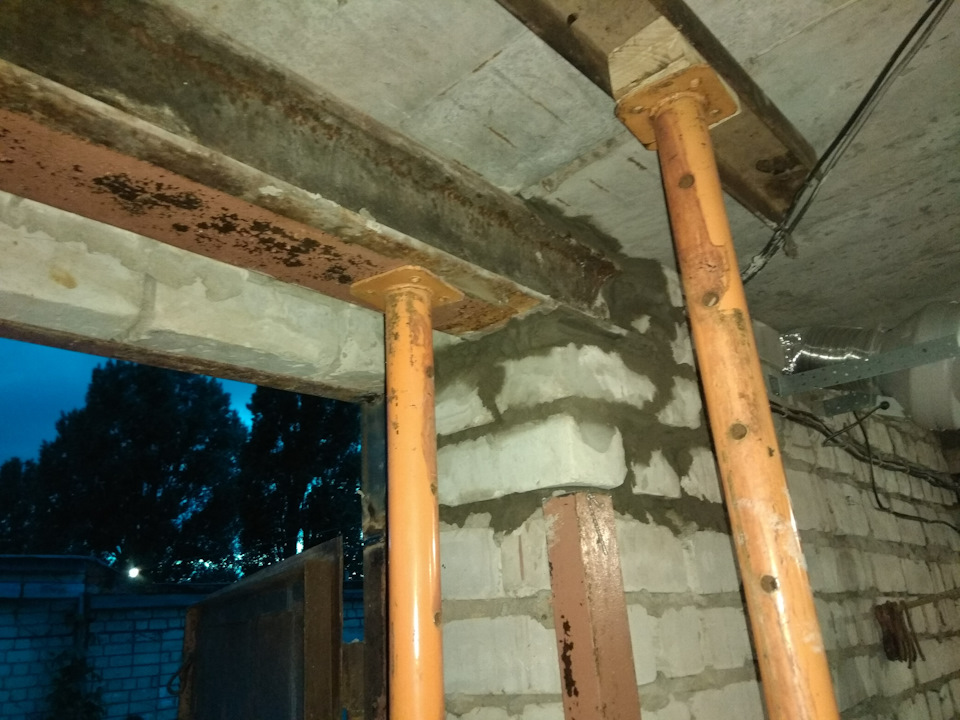

Далее каждую уперли стойками рельс к плите с обеих сторон, из получившихся ниш давали нагрузку домкратом, стойки так же затянули рычагом. Рельс пришлось чуть выдвинуть в сторону гаража, т.к. его верхняя часть у́же чем кирпич и с одной из сторон плита бы опиралась на рельс всего на 1,5-2 см. Сделали так, что бы опиралась на всю плоскость верхней части рельса.
После этого приступили к укладке кирпича и подмазыванию всего и вся раствором. Замесы делали покрепче (1:2, цемент был м400). Самое сложно было руками накидывать раствор и куски кирпича во всякие труднодоступные места.
На этом увеличение проема завершилось.
Поднятие самих ворот и наращивание запланировано позже (после копки ямы), поэтому получившиеся дыры над воротами уже на следующий день заделали соседскими дверками от кухни, которые шли на выброс. В воротах было просверлено по 4 отверстия и ЛДСП притянуто на саморезы. Цель: что бы не затекал дождь и не гадили птицы.
Как увеличить проем гаражных ворот своими руками
Редко когда купленный капитальный гараж полностью устраивает нового владельца. Помимо косметического ремонта и утепления, многие автолюбители затевают сложную и трудоемкую процедуру замены ворот, одновременно пытаясь увеличить проем гаражных ворот. Вырезать и удалить старые гаражные ворота — не проблема, сложнее выполнить замену так, чтобы не вызвать проседание или обрушение балок или плит перекрытия.
Как увеличить размер ворот без разборки крыши
Сложность выполнения процедуры увеличения проема напрямую зависит от устройства крыши и потолочного перекрытия гаража. Прежде чем пытаться увеличить гаражный проем, следует разобраться с конструкцией крыши и выяснить, сколько должна быть ширина гаражных ворот. Чаще всего применяют три основные схемы обустройства несущего каркаса крыши:
Если серьезной нагрузки на переднюю стенку и гаражные створки нет, расширить размер под замену рамы можно очень простой операцией. Для этого отрезным кругом по камню необходимо выполнить надрез по отмеренной вертикальной границе нового проема и сколоть часть кирпичной стенки перфораторами. Сегодня вместо старых гаражных ворот в 250 см все чаще используют входную конструкцию шириной в 270 см.
Расширение проема гаражных ворот
Намного сложнее увеличить проем, если верхние ряды кирпича над рамой и сама лутка несут определенную нагрузку от веса плит перекрытия. В этом случае изменить высоту или увеличить ширину проема возможно только с помощью установки дополнительных разгрузочных балок:
Как расширить и увеличить проем с помощью стального уголка
Приведенный способ увеличить размеры гаражного проема можно назвать малотравмирующим и наиболее дешевым, из-за того что в перестройке используется относительно небольшое количество вспомогательных материалов, чем в способе с железобетонными или двутавровыми горизонтальными балками.
Чтобы увеличить размер проема, прежде всего, потребуется установить дополнительную горизонтальную составную балку из двух уголков с шириной полки в 75 мм. На начальном этапе потребуется выполнить разметку на передней стене над входом. Размечаем горизонтальную и вертикальную линии габарита новых ворот.
С помощью перфоратора вырезаем в стене паз шириной в 8 мм и глубиной на ширину полки уголка. Сначала штробится паз с внутренней части стены. По линии габарита вырезаются три отрезка уголка, которые утапливаются в нарезанный паз и свариваются буквой П.
Аналогичным способом выполняется нарезка паза, затем установка уголков с внешней части передней стены. Получается конструкция из двух уголков, сваренных и укрепленных на стене в виде двух букв П, окантовывающих контур будущих ворот. Чтобы собранная рама не развалилась, потребуется увеличить прочность и жесткость наваркой поперечных перемычек.
Разборка кладки как способ увеличить проем гаражных ворот
Перед тем как наваривать перемычки, необходимо удалить часть кирпичей над горизонтальной балкой старых ворот. Для этого в центральной части установить подпорку из толстого бревна или бруса. Только после этого можно перфоратором вырезать часть кирпичей кладки, при этом образуется щель, достаточная для того, чтобы соединить уголки новой рамы перемычками.
Далее можно увеличивать размер проема гаражных ворот. Для этого потребуется вырезать оставшийся кирпич из кладки, через выбитые отверстия над старой балкой протянуть два швеллера, под которые установить дополнительные подпорки из деревянного бруса. Горизонтальную балку старых гаражных ворот можно вырезать и выкинуть.
У нас получилась новая рама под гаражные ворота. Остается только усилить спаренные уголки накладными элементами, при необходимости заменить швеллер на пороге. Так как по большей части новые ворота продаются в комплекте с рамой и притворными элементами, проще всего вставить готовую конструкцию в подготовленный каркас из уголка, выровнять по вертикали и горизонту, после чего и приварить к основанию электросваркой.
Заключение
Подобный способ увеличить размер проема можно использовать, если над старыми воротами не более 4- 5 рядов кирпича, то есть высота потолка не более 240 см. Для более высоких фронтонов прочности двух уголков будет недостаточно, и более безопасным способом увеличить проем станет использование выносной двутавровой балки в качестве промежуточной опоры под плиты потолочного перекрытия.
Как расширить ворота в кирпичном гараже?
Как увеличить проем гаражных ворот своими руками
Редко когда купленный капитальный гараж полностью устраивает нового владельца. Помимо косметического ремонта и утепления, многие автолюбители затевают сложную и трудоемкую процедуру замены ворот, одновременно пытаясь увеличить проем гаражных ворот. Вырезать и удалить старые гаражные ворота — не проблема, сложнее выполнить замену так, чтобы не вызвать проседание или обрушение балок или плит перекрытия.
Как увеличить размер ворот без разборки крыши
Сложность выполнения процедуры увеличения проема напрямую зависит от устройства крыши и потолочного перекрытия гаража. Прежде чем пытаться увеличить гаражный проем, следует разобраться с конструкцией крыши и выяснить, сколько должна быть ширина гаражных ворот. Чаще всего применяют три основные схемы обустройства несущего каркаса крыши:
Если серьезной нагрузки на переднюю стенку и гаражные створки нет, расширить размер под замену рамы можно очень простой операцией. Для этого отрезным кругом по камню необходимо выполнить надрез по отмеренной вертикальной границе нового проема и сколоть часть кирпичной стенки перфораторами. Сегодня вместо старых гаражных ворот в 250 см все чаще используют входную конструкцию шириной в 270 см.
Расширение проема гаражных ворот
Намного сложнее увеличить проем, если верхние ряды кирпича над рамой и сама лутка несут определенную нагрузку от веса плит перекрытия. В этом случае изменить высоту или увеличить ширину проема возможно только с помощью установки дополнительных разгрузочных балок:
Как расширить и увеличить проем с помощью стального уголка
Приведенный способ увеличить размеры гаражного проема можно назвать малотравмирующим и наиболее дешевым, из-за того что в перестройке используется относительно небольшое количество вспомогательных материалов, чем в способе с железобетонными или двутавровыми горизонтальными балками.
Чтобы увеличить размер проема, прежде всего, потребуется установить дополнительную горизонтальную составную балку из двух уголков с шириной полки в 75 мм. На начальном этапе потребуется выполнить разметку на передней стене над входом. Размечаем горизонтальную и вертикальную линии габарита новых ворот.
С помощью перфоратора вырезаем в стене паз шириной в 8 мм и глубиной на ширину полки уголка. Сначала штробится паз с внутренней части стены. По линии габарита вырезаются три отрезка уголка, которые утапливаются в нарезанный паз и свариваются буквой П.
Аналогичным способом выполняется нарезка паза, затем установка уголков с внешней части передней стены. Получается конструкция из двух уголков, сваренных и укрепленных на стене в виде двух букв П, окантовывающих контур будущих ворот. Чтобы собранная рама не развалилась, потребуется увеличить прочность и жесткость наваркой поперечных перемычек.
Разборка кладки как способ увеличить проем гаражных ворот
Перед тем как наваривать перемычки, необходимо удалить часть кирпичей над горизонтальной балкой старых ворот. Для этого в центральной части установить подпорку из толстого бревна или бруса. Только после этого можно перфоратором вырезать часть кирпичей кладки, при этом образуется щель, достаточная для того, чтобы соединить уголки новой рамы перемычками.
Далее можно увеличивать размер проема гаражных ворот. Для этого потребуется вырезать оставшийся кирпич из кладки, через выбитые отверстия над старой балкой протянуть два швеллера, под которые установить дополнительные подпорки из деревянного бруса. Горизонтальную балку старых гаражных ворот можно вырезать и выкинуть.
У нас получилась новая рама под гаражные ворота. Остается только усилить спаренные уголки накладными элементами, при необходимости заменить швеллер на пороге. Так как по большей части новые ворота продаются в комплекте с рамой и притворными элементами, проще всего вставить готовую конструкцию в подготовленный каркас из уголка, выровнять по вертикали и горизонту, после чего и приварить к основанию электросваркой.
Заключение
Подобный способ увеличить размер проема можно использовать, если над старыми воротами не более 4- 5 рядов кирпича, то есть высота потолка не более 240 см. Для более высоких фронтонов прочности двух уголков будет недостаточно, и более безопасным способом увеличить проем станет использование выносной двутавровой балки в качестве промежуточной опоры под плиты потолочного перекрытия.
Как нарастить ворота гаража в высоту: пошаговый мастер-класс
Нередко высота ворот уже готового гаража не устраивает владельца. Возможно, человек решил приобрести новый автомобиль, скажем, внедорожник, высота которого выше обычных легковых автомобилей, или возникла необходимость использовать гараж для иных целей, когда нужно загонять внутрь небольшую грузовую машину, например, Газель.
А ведь ворота для частного гаража раньше создавались с использованием определенного количества металла в целях экономии – вычисление количества используемых материалов производилось с учетом размера стандартного стального листа толщиной 2-3 мм (фото 1).
Фото 1. Стандартные гаражные ворота
Сегодня высота гаражных ворот иных владельцев перестала устраивать, и многие начали увеличивать этот размер (фото 2).
Фото 2. Высота передней стены позволяет нарастить ворота
Покупка материалов и выбор инструмента
Конечно, можно пригласить специалистов, которые это сделают быстро и качественно. Однако, не у всех имеется достаточно средств для оплаты работы наемных рабочих и покупки используемых ими материалов. Нередко мастера требуют закупку нового металла, стоящего на порядок дороже уже бывшего в употреблении.
В свою очередь, владелец гаража может подобрать необходимый металлопрокат в организации, занимающейся сбором металлолома. Материал, выбранный из лома, может стоить в 2-3 раза меньше, чем придется заплатить за новый металлопрокат. При этом, крепости металлоконструкций, изготовленных из старого металла, вполне хватает для обеспечения прочности готового изделия.
А вот на инструменте и оснастке экономить не рекомендуется. Необходимо подготовить рабочее место, установив необходимой высоты крепкие строительные леса – при выполнении работ человека должно быть в устойчивом положении, что исключит его падение с работающим инструментом и получение травм.
Перфоратор и углошлифовальная машина должны быть мощными, а такая оснастка, как сверла и отрезные круги необходимо приобретать хорошего качества, от чего будет зависеть быстрота выполнения работы и безопасность работника.
Например, для пропила кирпичной стены рекомендуется использовать специальные отрезные алмазные круги. Для сварки достаточно использовать небольшой инверторный сварочный аппарат, работающий от обычной сети на 220V и сваривающий металл электродами диаметром 3-4 мм.
Хочется добавить, что браться за такую работу должен человек, хотя бы немного представляющий, как использовать специализированное оборудование, и обладающий небольшими практическими навыками в применении таких инструментов.
Инструменты и оснастка
Фото 3. Набор отрезных кругов по бетону Фото 4. Отрезной круг по бетону максимального диаметра
Материалы
Количество металлопроката и размеры листа рассчитываются исходя из площади, на которую будут увеличиваться ворота.
Порядок действий при наращивании ворот
Устанавливаются прочно и устойчиво строительные леса.
Намечается контур новой рамы гаражных ворот.
Внутри гаража закрепляется полиэтиленовая пленка таким образом, чтобы исключить попадания образующейся при работе пыли в помещение.
Производится раскрой уголка, приготовленного для наращивания рамы ворот, с пометкой каждого отрезка о его местоположении в конструкции.
Выполняется пропил кирпичной кладки гаражных стен по контуру новой рамы ворот сначала снаружи гаража. Горизонтальный пропил стены лучше выполнять по шву, расположенному между кирпичами (фото 5), что облегчит ровную прокладку канала и дальнейшее удаление лишнего массива кладки.
Вертикальный пропил выполняется по намеченному контуру (фото 6) с максимальным углублением в существующую часть рамы для удобства монтажа новой конструкции (фото 7).
Фото 6. Пропил по намеченному контуру Фото 7. Углубление в раму
Достаточность глубины штробы проверяется отрезком, оставшимся при раскрое уголка с шириной полки 40-75 мм (фото 8).
Фото 8. Проверка глубины штробы
После завершения пропила снаружи (фото 9) выполняется установка отрезков уголка для рамы (фото 10) с тщательной проваркой швов в местах соединения отрезков (фото 11). Устанавливая отрезки уголка, желательно проверять их местоположение с помощью отвеса и строительного уровня. После проверки элементы конструкции фиксируются каким-либо образом, после чего выполняется проваривание швов. В случае наращивания, которое изображено на фотографиях, ворота при строительстве гаража были установлены неправильно, что пришлось компенсировать регулировкой вновь создаваемой конструкцией рамы и створок, что будет особенно заметно на снимках с уже увеличенными воротами. При выполнении сварочных работ рекомендуется иметь вблизи средства пожаротушения.
Фото 9. Пропил готов Фото 10. Установка отрезков для уголка рамы Фото 11. Необходимо тщательно проварить швы в местах соединения отрезков
Для лучшего прикрепления к существующей кладке создаваемой конструкции желательно использовать анкерные распорные болты (фото 12).
Фото 12. В данных условиях лучше всего использовать анкерные распорные болты
Диаметр применяемых болтов 8 мм при длине в 60 мм (фото 13). Достаточно закрепить горизонтальный отрезок уголка в четырех местах. Сначала сверлом по металлу на 8,5 мм просверливается отверстие в уголке до кирпичной кладки, а затем отверстие под анкерный болт углубляется сверлом по бетону на 8 мм до нужной глубины. После этого вставляются анкерные болты, и конструкция крепится к стене.
Фото 13. Анкерные распорные болты длиной 60 мм и диаметром 8мм
После сборки и фиксации новой конструкции снаружи, изнутри выполняются необходимые пропилы стены, после чего элементы рамы ворот в таком же порядке собираются и крепятся с внутренней стороны.
Следующий этап – это подготовка деталей для наращивания створок. Для этого выполняется раскрой имеющихся листов и распил уголка с шириной полки 30-35 мм на отрезки необходимой длины.
Далее выполняется сборка полотна наращиваемого участка каждой из створок ворот. Собранные участки полотен встык привариваются сверху к створкам ворот, а для фиксации прихватываются к новому участку рамы точечной сваркой в нескольких местах (фото 14).
Фото 14. Сборка полотна и фиксация к раме точечной сваркой
После этого изнутри гаража убирается лишний кирпич, аккуратно скалываясь при использовании инструментов долото и молоток. Перед извлечением лишних участков стены также необходимо закрепить анкерными болтами внутреннюю часть наращиваемой конструкции рамы ворот (фото 15).
Фото 15. Внутреннюю часть полотна также необходимо закрепить с помощью анкерных болтов
Когда ненужные куски стены будут удалены, выполняется дополнительное укрепление конструкции рамы и усиление каркасом наращиваемой части створок ворот (фото 16). Все новые элементы конструкции, увеличивающей размер ворот, тщательно провариваются, т. к. от этого зависит прочность готового изделия.
Фото 16. Вся конструкция тщательно проваривается
Нижние запоры ворот подгоняются по месту, когда к существующей раме добавляются новые элементы (фото 17). Затем производится заливка пола до необходимого уровня, либо рама ворот снизу наращивается полностью.
Фото 17. Подгонка нижних запоров
Верхние запоры ворот наращиваются и подгоняются по верхнему краю увеличенной рамы (фото 18).
Фото 18. Наращивание и подгонка верхних запоров
С наружной стороны ворот верхние петли из-за увеличиваемого размера полотен срезаются и привариваются выше (фото 19 и 20).
Фото 19. Изменение места крепления петель снаружи (правая сторона) Фото 20. Изменение места крепления петель снаружи (левая сторона)
Завершающим этапом является покраска ворот специальной краской (фото 21). Рекомендуется использовать красящий состав, выполняющий три функции – краска заменяет грунт, при необходимости преобразовывает ржавчину и создает лакокрасочный защитный слой на металле.
Фото 21. Новые окрашенные ворота
Если человек обладает небольшими навыками работ со специальным инструментом по бетону и имеет представление о сварочных работах, то он сумеет выполнить наращивание ворот самостоятельно, сэкономив этим значительные средства из семейного бюджета.
Как расширить ворота в кирпичном гараже?
В целях сохранить свое транспортное средство, необходимо, чтобы гаражные ворота обладали прочностью и надежностью. Их основная функция защитная, т.е. быть непреодолимой преградой от злоумышленников. Помимо этого, гаражные ворота являются привлекательным дополнением внешнего вида не только гаража, но и дома. В случае, когда вы сами хотите сконструировать ворота, то следует проводить это мероприятие под наблюдением специалиста.
Если вы столкнулись с таким вопросом, как увеличение уровня ворот от гаража, то судя по всему, ваши ворота слишком низко расположены к уровню земли и их с трудом можно открыть даже летом, а зимой и того хуже, если вообще могут открываться. Одним из способов решения проблемы, которая может возникнуть в подобных ситуациях, является подрезка ворот. Для этого нужно забетонировать землю при въезде с небольшим уклоном, и вода не будет собираться. Однако данный способ не поможет полностью решить проблему и значительно уменьшить высоту ворот. Поэтому вам придется решать вопрос, как поднять ворота.
Переделка ворот гаража. помогите советом
Прикупил. точнее подарили гараж. Так как дарёному коню в зубы не смотрят. приходится выправлять ситуацию из того что есть.
Имеем гараж построеный ещё в годах 70х. покрыт ребристыми плитами 6 * 1,5 (на фотографии видно). Марку плит не знаю. Имеем ворота в этот гараж которые с его постройки врядли менялись. тость деревянная труха оббитая жестянкой.
Надо менять НО Высота ворот 1,74. Мой жип если и войдёт. то с зазором 1 см. Загонять ещё не пробовал. так как ворота страшно открывать. рассыпятся.
Значит перед заказом новых ворот надо увеличить высоту проёма. Но вот тут и вылезает главная проблема.
Над проёмом на всю ширину гаража лежит две рельсы. На рельсах кирпич. а уже на кирпиче лежат плиты.
Теперь главный вопрос — что положить под опоры плит. Тоесть какого швеллера или прямоугольной трубы или чего то ещё с какими характеристиками будет достаточно для поддержки таких плит перекрытий.
Задача максимально увиличить высоту проёма. тоесть например сейчас высота от плиты до нижней кромки рельсы 300 мм. если положить прямоугольную трубу высотой 80 мм. то в моём плюсе уже 22 сантиметра — а это уже очень хорошо.
Прикрепленные изображения
Как поднять ворота в гараже
Потребность в поднятии ворот гаража может возникнуть в некоторых случаях. В качестве примера можно рассмотреть ситуацию, когда из-за слишком низкого их положения по отношению к земле конструкцию даже в летние месяцы нелегко открыть. Что тогда говорить о зиме, когда намерзший лед и снег препятствуют ее открытию? Конечно, как вариант можно просто подрезать конструкцию, а сам въезд забетонировать – так вы обеспечите естественный уклон и удаление воды. Однако этот метод подразумевает только уменьшение размеров изделия. А как поднять ворота в гараже? Давайте вместе постараемся найти ответ на этот непростой вопрос.
Для работы вам потребуются кирпич, швеллер, вода и сами ворота для гаража. Как видно, ничего особенного. Когда все будет под рукой, можно приступать к выполнению работы.
Приступая к работе
Рассмотрим ситуацию, когда возникает необходимость в сохранении настоящего уровня гаража, а также поднятии его ворот. Рассмотрим поэтапное выполнение операции. Вначале ворота гаража необходимо снять, после этого освободить раму. Далее удаляем несколько кирпичных рядов непосредственно над проемом и поднимаем сами ворота. В завершении на нижнем участке можно поднять отсыпку и вернуть конструкцию в первоначальное положение.
Другие возможные проблемы
Иногда трудность может заключаться в высоте гаражных ворот. В этом случае проблема усложняется, поскольку ее устранение потребует определенного опыта и навыков в строительной области. Решение, которое мы предлагаем, разработано для кирпичных автодомиков. Выше вы можете прочесть подробное описание действий, для этого необходимо выбить один либо два ряда кладки. После этого требуется усилить полученный откос, после чего сама рама поднимается на необходимую высоту.
Давайте подведем итоги. Существуют различные способы решения проблемы поднятия гаражных ворот. Вы можете подобрать самый оптимальный вариант для вашей ситуации. Хочется повторить, что самым простым и легким методом увеличения просвета между гаражными воротами и полом является их подрезание с помощью болгарки.
Иногда после поднятия ворот на один-два кирпича значительно увеличивается просвет между ними и полом. Избавиться от этой проблемы можно различными способами. Один из них – бетонирование. Также можно установит порожек. В любом случае позаботьтесь, чтобы уклон был направлен из гаража на улицу. Если этого не сделать, вода во время дождя будет течь в гараж, наполняя его сыростью. А это, как известно, очень вредит автомобилю и самому помещению.
Строительный порта о ремонте АллРемонт для Москвы и всей России Сайт предназначен для тех кто задумал сделать ремонт своими руками&hellip
Адрес: Киев, ул. Ленина
Телефон: (097) 842-00-00
Поднимаем гаражные ворота: сложные проблемы и простые решения
Основные причины изменения геометрии ворот, или проёма
Общая усталость металла, просадка петель, естественные деформации по окончании монтажа, просадка проёма (рамы в которой смонтированы ворота) по разным причинам, некоторые другие факторы (например, при жаркой, безоблачной погоде пару лет назад были проблемы тепловых деформаций металлических конструкций).
Внешние причины, не зависящие от материальной части. Купили машину повыше – не проходит по габаритам, ошиблись в нижнем зазоре — зимой ворота крайне трудно открыть, одна из стен гаража просела больше, что вызвало перекос проёма, и другие, которые иногда трудно предусмотреть.
В каждом из этих случаев решение принимается индивидуально, мы же рассмотрим несколько простых способов, которые доступны при наличии нехитрого инструмента с помощником.
Способы поднятия (исправления геометрии) ворот
- Проседание петель, (ворота деформировались, или что-то ещё). Чтобы поднять (например, одну створку) можно использовать проставочную шайбу. Снимаем створку с петель, на ось нижней петли надеваем шайбу нужной толщины, возвращаем створку на место. Иногда шайбу подобрать трудно, тогда в петлю, где отверстие вкладываем шарик походящего диаметра. Этот способ позволяет исправить небольшие перекосы створок, немного поднять ворота, облегчить движение на петле. Очень важно! Материал шайбы и шарика должны быть из более твёрдого сплава, чем сама петля! Необходимость изменить расстояние от уровня земли до нижней части створок. Самый простой способ – обрезать нижнюю часть болгаркой, после чего закрепить резиновую полосу, чтобы ликвидировать щель. Применимо, если лист металла обшивки выступает за нижние балки рамы. Если ворота смонтированы так, что нижняя балка на уровне земли – потребуется сначала срезать балку, потом металл, приварить балку на место. Кстати, в нашей практике есть конструкции, где нижняя часть (примерно 10-см.) смонтирована на петлях, и при открытии ворот её можно откинуть. Перекос створок, из-за деформации проёма. Если не трогать проём, то самый простой способ определить зону перекоса (как правило створки не смыкаются в верхней, или нижней части), на той створке, которая не даёт смычку разрезаем горизонтальную балку, спиливаем несколько мм. С усилием (возможно, понадобится домкрат) прижимаем вертикальную балку рамы — свариваем. До зазоров в 7-12 мм деформации листового металла будут незаметны. Место сварки обязательно провариваем дополнительной металлической полосой, поскольку тут будут возникать остаточные деформации! Если не усилить это место — сварочный шов просто разорвёт со временем. Необходимость увеличения высоты проёма. Самый сложный случай, который потребует времени, умения класть кирпич, дополнительной оснастки. Как это сделать, можно найти на сайтах строительной тематики. Мы рассмотрим ситуацию, когда проблема была решена проще.
Пример простого решения в сложной ситуации
Итак, новый автомобиль не проходил по габаритам верхней части проёма гаража. 6-7 см. по ширине самого авто, 14 см. справа — слева, в местах установки рейлингов на крыше (кстати, одна из самых частых причин, когда надо поднять ворота по высоте!).
Некоторые гаражные умельцы сразу посоветовали разборку верхней части проёма, (уменьшить количество рядов кирпича – общепринятый подход), заново обварить раму, таким образом, увеличив высоту проёма. На самом деле поднять всю верхнюю часть на 14 см. (2,5 ряда кирпича) очень сложно, но этого и не требовалось. Как была решена проблема.
- В полу гаража (бетонный, как и заезд с уклоном примерно 2 метра длинной) продолбили канавки шириной в 2 – 2,5 шины каждая, глубиной 10 см. Одновременно был понижен уровень въезда, чтобы избежать задевания крышей авто верхней рамы в случае манёвра при выезде. Дно колеи застелили рифленым металлом, закреплённым к полу. На примере другой машины (гаражные кооперативы хороши тем, что всегда найдётся почти такая же машина – в данном случае без рейлингов). Учли разницу в высоте шин. Определили зазор между крышей авто и верхней рамы в максимально разгруженном состоянии – 7 см. Слева и справа, в верхней части проёма выпилили по 60 см. швеллера (среднюю часть при этом подпёрли балками на всякий случай). Выбили несколько кирпичей, и обварили получившиеся П-образные прорези швеллером, который закрепили в кирпич. Спокойный заезд-выезд проверили на нужной машине, убедились, что всё сделано правильно. После этого пришлось немного поднять нужные листы, поскольку ворота перестали закрывать эти отверстия, что было сделано по месту, после того, как створки уже были поставлены на места.
На этом работы были закончены. Заняли они три дня, потребовалась помощь соседа по гаражам, мучится с задачей как поднять всю верхнюю часть рамы (одновременно нарастив ворота) не пришлось.
Надеемся, что когда перед Вами встанет похожая проблема, эта статья поможет проявить смекалку, использовать простые пути решения, а не пытаться решить задачу в лоб, как советуют знатоки из Интернета.
Замена ворот в гараже: как сделать лучше
Переделка гаражных ворот требуется чаще всего после приобретения автомобиля больших размеров. В этом случае возникает необходимость ворота сделать выше или расширить их проем.
Какие бывают конструкции ворот гаражных, их размеры, методы увеличения габаритов конструкций, подскажет статья.
Особенности и виды гаражных ворот
Конструкция гаражных ворот выбирается на стадии проектирования, что необходимо для точного изготовления проема для их установки.
По виду ворота для гаража могут быть:
Для перемещения устройства используется электрический привод, устанавливаемый на валу или потолке гаража. Одни встроенные датчики позволяют управлять воротами с пульта дистанционного управления, другие выполняют блокировку опускания ворот при наличии препятствий перед ними.
Основой конструкции является металлическая рама, установленная в проеме гаража или за ним. Это ведущая часть при перемещении ворот. Для ее изготовления берутся металлические профили прямоугольных труб, уголков.
Механизм перемещения ворот состоит из направляющих роликов и подъемных рычагов. После открывания полотно фиксируется под потолком гаража. Вверх поднимается низ полотна, и над проемом гаража образует козырек. Компенсационные пружины растягиваются в закрытом положении ворот, а при открытых проемах остаются свободными.
Исходя из вида и конструкции ворот, определяется возможность их расширения и замены.
Какие причины приводят к необходимости изменения геометрии проема или ворот
Иногда перед владельцем гаража стоит вопрос: как расширить ворота в гараже или как сделать их выше.
Помимо этого могут возникнуть внешние причины:
Совет: В каждом случае решение исправления причин принимается индивидуально.
Как исправить геометрию ворот
Существует несколько способов исправления геометрии ворот, что зависит от причины возникновения неисправности:
Для поднятия, например, одной створки можно установить дополнительно проставочную шайбу. В этом случае:
Если шайбу трудно подобрать, в шарнир вкладывается шарик нужного диаметра. Таким способом можно:
Совет: При выполнении доработок материал шайб и шариков следует выбирать из сплава большей твердости, чем сам шарнир.
Этот способ применим, если металлический лист обшивки будет выступать за нижние балки самой рамы.
При монтаже ворот в случае, когда нижняя балка располагается на уровне земли, потребуется:
Существуют конструкции, когда нижняя часть, около 10 сантиметров, смонтирована на шарнирах, тогда при открытии ворот она просто откидывается.
Совет: Место сварки следует проварить дополнительно металлической полосой из-за появления возможных остаточных деформаций. Если этот участок не усилить, со временем сварочный шов может разорваться.
Как увеличить высоту проема гаража
Одним из самых распространенных вариантов изменения геометрии ворот гаража является их поднятие по высоте (см. Как поднять гаражные ворота и что надо делать).
Некоторые владельцы гаражей разбирают верхнюю часть проема, уменьшают количество рядов кирпича, заново обваривают раму так, чтобы увеличить высоту. Поднять верхнюю часть ворот на 14 сантиметров или уложить 2,5 ряда кирпичей очень сложно. Это можно решить другим способом.
Инструкция выполнения работ заключается в следующем:
Совет: На всякий случай, среднюю часть проема следует подпереть балками.
При подготовке к изготовлению гаража сначала следует рассчитать величину проема строения и будущих ворот, с учетом возможной смены автомобиля на большие габариты. Лучше, если сразу будут устроены широкие гаражные ворота, чтобы не пришлось их в скором времени увеличивать.
Как правильно выполнять строительство гаража, увеличивать при необходимости величину проема и ворот, подскажет видео.
Строительный портал №1
Если вы не сторонник тяжелых капитальных кирпичных или мелкоблочных гаражей, требующих устройства основательного фундамента и кровли, то можете остановить свой выбор на металлическом, рассчитанном на одну машину. Такую постройку можно выполнить за достаточно короткий промежуток времени. При этом крепление основных элементов можно выполнять как с помощью сварки, так и используя болты с гайками.
В данной статье мы расскажем как сделать такой гараж, продемонстрируем чертежи, фото и видео материалы.
Фундамент
Фундамент под гараж
Считается, что металлический гараж – это легкая конструкция, под которую требуется чисто символический фундамент (только по периметру заглубив его всего на 20-25 см и примерно такой же ширины). Другой вариант – залить проармированную сеткой бетонную плиту, которая одновременно будет являться и фундаментом и черновым полом, или положить на землю заводские плиты перекрытий.
Однако в любом случае следует соблюдать следующие условия:
Фундамент лучше заливать за один раз, чтобы он составлял единый монолитный элемент. Так как при создании ленточного фундамента для требуется не слишком большой объем бетона, можно воспользоваться бетоносмесителем и изготовить бетон непосредственно у места размещения гаража.
Изготовление
Крепление обшивки к каркасу
Размеры гаража для хранения одного автомобиля составляют 3,3 на 5,5 (или 6) метров. При этом, если вы планируете провести утепление (например, минеральной ватой), каждый из указанных размеров стоит увеличить сантиметров на 15-20.
Каркас можно сварить из металлического уголка большого сечения – это позволит сделать конструкцию жесткой и прочной. Все работы выполняются сразу по месту установки.
Процесс сборки каркаса состоит из следующих этапов:
Промежуточные стойки вдоль всех стен привариваются с равным шагом для усиления прочности и жесткости всей конструкции. При этом шаг стойки зависит от ширины металлического листа, который будет к ней привариваться в качестве части стены.
Если листы будут закрепляться внахлест, то расстояние между стойками должно быть на 4-5 см меньше ширины листа.
Создание каркаса
К готовому каркасу приваривается или прикрепляется с помощью болтов и гаек внешняя обшивка. Ее можно выполнять из штампованных листов оцинкованной или неоцинкованной стали, а также из профнастила. Во всех случаях толщина металла должна быть не менее 1,2 мм.
На кровле листы начинают крепить от свесов к коньку, соблюдая нахлест верхних листов на нижние в 15 см.
Ворота
Приваривание ворот
Ворота для гаража можно выбрать любые, но наиболее популярными остаются распашные. Их тоже можно сварить прямо на месте установки по аналогичной схеме: сначала сваривают каркас полотен, затем к нему приваривают металлическую обшивку.
Утепление
Утепление гаража
Если металлический гараж не утеплить, то при изменении погодных условий на его стенках может начать появляться конденсат. Самый простой вариант утепления – это использование пенополистирольных плит. Их можно просто приклеить изнутри к обшивке между каркасными стойками.
У пенополистирола (пенопласта) есть большой недостаток: он горит. А гараж, помещение пожароопасное (там и канистры с бензином стоят, и машина с полным бензобаком, и всякие другие горючие автомобильные жидкости).
Лучше использовать в качестве утеплителя негорючие теплоизоляционные материалы (например, мин.вату в виде жестких матов), закрыв ее с внутренней стороны помещения любым листовым материалом (OSB, ДСП, МДФ и т.п.).
Видео
Крыша гаража
Металлический гараж изнутри
Гараж на две машины
Проектные размеры конструкции
Чертежи
Приведенные ниже чертежи помогут вам определиться с размерами гаража, конфигурацией крыши и видом ворот:
Схема видов ворот
Размеры гаража из профнастила
Расчет размера двери
Расположение машины в гараже
Проект гаража из профнастила
Каркас с размерами
Каркас гаража
Чертеж с размерами
Чертеж гаража-ракушки
Чертеж гаража на две машины
