Как крепить стропила: самые простые и надежные способы крепления

Когда при строительстве дома очередь доходит до устройства кровли, возникает резонный вопрос: как крепить стропила? Ответ на него зависит от многих факторов: конструкции крыши и расчётной нагрузки на неё, крутости скатов, материала и несущей способности стен, предполагаемой усадки строения и т.д. Каждый из этих факторов влияет на выбор способа крепления и стропильного крепежа. Кроме того, к стенам и между собой стропила тоже крепятся по-разному.

Общие сведения

Чтобы лучше ориентироваться в данной теме, нужно знать, что такое стропила, какими они бывают, к чему крепятся, в каких случаях выбирают тот или иной вид стропильной системы.

Стропилами называют несущие конструкции скатных крыш, которые принимают на себя всю нагрузку от кровли и снегового покрова на ней, передавая её на стены здания. В частном домостроении они чаще всего изготавливаются из бруса или досок большого сечения, поставленных на ребро. Гораздо реже используют металлические конструкции в виде сборных элементов или готовых ферм. Из чего и как делать стропила, решается исходя из расчётной нагрузки на них и предпочтений заказчика.

Конструктивно стропила подразделяются на висячие и наслонные:

Крепление стропил в нижней части

В нижней части стропила могут опираться прямо на стену, если она сложена из бревна или бруса. На стены из штучных материалов (кирпич, бетонные, газобетонные блоки и т.д.) их опирать нельзя, так как ставить стропила можно только на прочные основания, не передающие влагу.

Но это не единственная причина. Опорой для кровли должна служить конструкция, которая равномерно распределяет нагрузку по стенам. Поэтому на их верхней части по всему периметру монтируют мауэрлат – толстую деревянную балку, исключающую точечную нагрузку на элементы кладки. Между ней и материалом стен обязательно прокладывают гидроизоляцию.

Также кровельная система может крепиться к балкам перекрытия. Это делается в случае с каркасными строениями или мансардными крышами. Часто балки перекрытия используют в качестве затяжек для висячих стропил. Они должны выступать за внешнюю плоскость стен минимум на полметра, чтобы образовать карнизный свес. А стропильная нога устанавливается на край балки.

Крепление к деревянной стене

Перед тем как установить стропила на бревенчатые или брусовые стены не нужно делать на них никакой обвязки – монтаж осуществляется прямо на несущие конструкции. При этом способ крепления зависит от предполагаемой усадки строения:

При устройстве кровли на новых деревянных домах используют скользящее крепление. При усадке здания его геометрия может меняться, вызывая избыточное напряжение в местах жёсткого крепления и деформацию конструкции крыши. Чтобы этого не происходило, стропилам оставляют возможность двигаться в поперечном направлении, подстраиваясь под усадку. Для этого используют специальный крепёж, позволяющий им это делать. Это может быть стальной уголок с длинной прорезью на одной полочке вместо монтажных отверстий. Или скользящая опора, как на следующем фото.

Крепление к мауэрлату

О том, как крепить стропила к мауэрлату двухскатной крыши, нужно задуматься ещё на этапе монтажа самого мауэрлата. Если он закреплён на стене сбоку с помощью скоб, вбитых в деревянные пробки, то он не в состоянии нормально воспринимать распорные нагрузки. Поэтому крепление стропильной системы должно быть жёстким, исключающим сдвиги или повороты элементов относительно мауэрлата и друг друга.

Возможные варианты показаны на схеме:

Видео описание

Подробнее об этом на видео:

Дома, построенные из газосиликатных блоков, пеноблоков и других относительно хрупких материалов, обязательно усиливаются по верхнему периметру стен монолитным бетонным поясом. Без него невозможно надёжное крепление мауэрлата, так как подобные материалы плохо удерживают в себе крепёж. Как правило, ещё во время заливки бетонного пояса в него вертикально устанавливают шпильки, на которые впоследствии и «насаживается» мауэрлат и фиксируется гайками.

В этом случае деревянная обвязка стен получается более надёжной и хорошо противостоит распорным нагрузкам. Помимо уже описанных способов, как крепить стропила к мауэрлату, можно использовать и другие. Например, с помощью накладной перфорированной пластины с запилом стропильной ноги или без него. Или на скобу либо три перекрещённых гвоздя без запила. Важно только срезать опорную часть стропила так, чтобы она точно совпадала с плоскостью мауэрлата.

Обратите внимание на то, что при установке без запила стропильные ноги придётся удлинить, нарастив их кобылками, чтобы образовался выпуск для карнизного свеса.

Чтобы снизить распирающую нагрузку на мауэрлат двухскатной крыши, используют скользящие (шарнирные) соединения. Это могут быть и специальные крепёжные элементы, и один вертикально вбитый гвоздь, и крепление на скобу с разнонаправленными зубьями.

Шарнирные сопряжения нижней части стропильных ног чаще всего применяются и тогда, когда надо решить, как крепить стропила на односкатной крыше. Но в этом случае верхнюю часть закрепляют жёстко на коньковой балке или стене односкатной крыши, выполняющей её функции.

Видео описание

Видео об устройстве стропильной системы для односкатной кровли:

Современный стальной стропильный крепёж очень облегчает работу по созданию каркаса крыши. При их применении стоит воспользоваться следующими советами и рекомендациями:

Крепление к балкам

Основная задача при таком соединении заключается в предотвращении скольжения стропил по балкам, иначе они будут «разъезжаться». Этого допускать нельзя. Так как подстропильные балки часто выполняют двойную роль – балок перекрытия и затяжек для висячих стропил, то сопряжение должно быть особенно надёжным.

Лучше всего использовать врубки различных видов. Самые распространённые – в один или в два зуба, с усилением болтами и хомутами:

Иногда стропила упирают в конец балки и скрепляют их саморезами, гвоздями либо накладными пластинами. Или сбивают их боковыми поверхностями. Такие соединения очень ненадёжны и допускаются только на лёгких бюджетных нежилых постройках.

Источник

Как прикрепить стропила к кирпичной стене?

Варианты крепления мауэрлата к кирпичной стене

Крепление мауэрлата к кирпичной стене является обязательной процедурой. Конструкция кровли создает определенную нагрузку на стены строения.

Общий вес конструкции включает в себя массу материалов, из которых выполнена кровля, массу стропил и нагрузки, создаваемую осадками.

Чтобы распределить вес равномерно, важна установка мауэрлата. Эта конструкция исполняет роль переходного элемента, в котором вес боковой нагрузки компенсируется весом крыши.

Виды стропил

Стропильная система — это основа кровли, что состоит из деревянных балок, которые удерживают покрытие и кровельную конструкцию, а также создают требуемую конфигурацию крыши. Вверху соединяются под углом, а внизу крепятся к мауэрлатному брусу. С монтажа этого основного несущего элемента и начинают крепление стропил к кирпичной стене. Различают следующие виды крыш с соответствующими стропильными системами:

Каркасные системы состоят из стропильных ног, мауэрлата, конька, обрешетки и подпорных элементов. При этом сами стропила бывают двух видов:

Вернуться к оглавлению

Возможные габариты стропильных ног

Вернуться к оглавлению

Методы крепления стропилин к балкам, стене, брусу

Для большинства частных застройщиков актуальным является вопрос, как крепить стропила к брусу. Крепление стропильных ног может выполняться следующими способами:

Уклон скатов определяет количество зубьев. С помощью перечисленных способов нагрузка от одного элемента стропильного каркаса может передаваться другому:

Связь стропил и балки также может выполняться посредством болтов или болтов и хомутов.

Мауэрлат – опорный элемент крыши

Прежде, чем говорить о том, как осуществляется установка стропил на кирпичной стене, следует уделить внимание монтажу мауэрлатного бруса, так как именно он является основным несущим элементом стропильной системы. Соответственно, с него и начинается монтаж крыши.

К тому же, выступ кладки является дополнительной преградой на пути воздействия распорных сил. Поэтому данный вариант наиболее предпочтителен при возведении дома. Но выполнить такое завершение может не каждый, особенно, если хозяин, не имея навыков каменщика, строит дом своими руками.

Крепление обвязки: способы

В первом случае, для крепления мауэрлата в кладку замоноличивают длинные резьбовые шпильки. Но перед тем как надеть на них брус с высверленными под анкера отверстиями, горизонтальную поверхность стены промазывают битумной мастикой и укладывают на неё полосу любого рулонного гидроизоляционного материала.

Подготовка обреза кладки под установку мауэрлата

В другом варианте, крепление мауэрлата может осуществляться к деревянным вставкам в кладку, которые нарезают по размеру кирпича, и тщательно гидроизолируют. В процессе кладки обреза стены, рабочие кирпичи в местах установки стропил заменяют деревянными пробками. Стропильные ноги крепят к ним металлическими скобами.

Как крепить деревянную обрешетку к кирпичной стене. Крепление доски к кирпичной стене

Во время стройки возникает вопрос, как осуществить крепление деревянной обрешетки к кирпичной стене, а также бруса и прочих элементов из дерева. Для этого используют анкера, дюбеля, цементный раствор. Вариант фиксирования деревянных элементов зависит от того, какую функцию они будут выполнять и какой вес нужно удержать. Также важен момент монтирования: во время стройки доски заходят в стены, а после — крепятся к ней.

В каких случаях может понадобиться крепление доски?

Столкнутся с проблемой монтажа бруса можно во время работ:

Какие инструменты нужны чтобы прикрепить доску к кирпичной стене?

Набор инструментов определяется видом крепления и функциональностью деревянных элементов. При креплении бруса нужно:

Общие рекомендации

Чтобы выбрать вид крепления учитывают с какого материала стены, их толщину, а также какую нагрузку они выдержат.

Отверстие в стене нужно делать с помощью сверла.

В кирпичной стене с помощью сверла осторожно просверливаем отверстие. Во время работы стараться не расширять его, чтобы не треснул кирпич. В проем вставляется дюбель, который при вкручивании свернется в узел и надежно зафиксируется. Этот вариант подойдет для полого кирпича. Дальше в дюбель вкрутится саморез. Если брус должен выдержать большую нагрузку, то лучше воспользоваться анкером.

Способы крепления к кирпичной стене

Мягкий метод

Этот способ легок и быстр в работе, но ненадежный — для сильных нагрузок он не подойдет. Но для декорирования и обрешетки его используют. Этом методом можно воспользоваться без помощи посторонних, поскольку он не требует навыков строительства. Если следовать инструкции, то результат будет удовлетворительным.

Для выполнения крепежа понадобятся П-образные металлические скобы. Закрепляются они на кирпич с расстоянием в 40 см. На уровне полметра от пола между ними делают отступ 60 см. Чем больше креплений, тем прочнее держится доска. Это позволит избежать деформации облицовки. Под механическими воздействиями брус расшатывается, и конструкция нарушается. Поэтому при работе проявляют осторожность.

Жесткий метод

Для более прочной фиксации доски используются деревянные пробки.

Этот способ прочный, надежный и позволит конструкции прослужить долгое время. В кирпиче делается отверстие, в которое забивают смоченную клеем деревянную пробку. Через брус в пробку вбивается гвоздь. Этот метод позволяет надежно закрепить обрешетку и не допускает ее деформации. Рассчитан он на небольшую нагрузку.

Другие методы

Крепление бруса к кирпичной стене возможно и другими способами. Для крепления навесной мебели доску прикладывают к стене горизонтально и крепят с помощью саморезов, гвоздей, шурупов в подготовленные проемы. Чтобы шкафчики выдержали нагрузку, точек крепления делают много. Для перегородок используют те же правила, но закрепляют вертикально. Крепить брус с помощью анкеров следует для конструкций с большой нагрузкой. Этот способ подойдет для дверной коробки, козырьков крыши над дверью.

Монтаж бруса для пристройки происходит в процессе помещения в кладку торца балки. Для этого в стене выделывают соответствующий проем. Но это возможно при толстой стене в полтора кирпича. Если этого нет, то конструкция будет сквозной, что недопустимо. В этом случаи понадобится использование опорного бруса. Его крепят на анкеры, соблюдая расстояние в 30 см. После чего балка крепится к дереву с помощью металлических уголков и саморезов.

Основные способы крепления к балкам

Применяются следующие варианты крепления стропил, как самостоятельно, так и в комбинации:

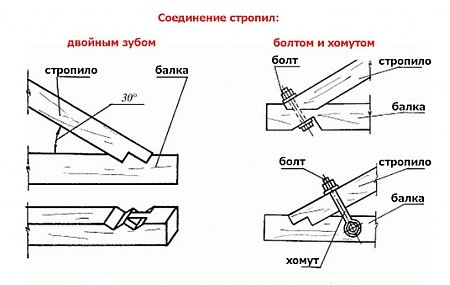

Использование одного либо двух зубьев обусловлено величиной угла наклона стропила. Вышеперечисленные способы крепления позволяют передавать нагрузку от одного элемента стропильной системы другому.

Врубка одинарным зубом применяется при монтаже кровель с углом наклона скатов более 35 градусов. В пятке стропила выполняется зуб с шипом, в балке вырезается упор, в котором предусмотрено гнездо для шипа. Глубина гнезда не должна превышать 1/3 толщины балки. Врубка выполняется на расстоянии 25-35 см от края балки, выходящего за плоскость стены дома. Шип предотвращает боковой сдвиг стропильной ноги.

Для крыши с меньшим углом наклона скатов стропильные ноги монтируются таким образом, чтобы увеличить площадь контакта между стропилиной и балкой, благодаря чему увеличивается опорная площадь конструкции. С этой целью выполняется врубка в два шипа, в замок или упором с шипом либо без шипа и другие комбинации.

Помимо врубки, связывание стропильных ног с балками может выполняться при помощи болтового соединения либо болта и хомута.

Крепление мауэрлата проволочный способом

Этот способ крепления мауэрлата является самым простым. Фиксация выполняется стальной толстой проволокой. Иногда для такого крепления используют стропилины: их соединяют с вмурованной в кладку стальной арматурой с помощью скрутки из проволоки. Таким образом достигается плотное прилегание кровельной основы к стенкам. Крепление мауэрлата таким способом целесообразно только когда другие варианты крепления невозможны по определенным причинам.

Классический вариант крепления проволокой выполняется следующим образом:

Установка мауэрлата

Существуют определенные правила для устройства этой системы.

Ширина бруса должна составлять приблизительно треть от показателя толщины несущей стены, эта величина обычно составляет около двадцати сантиметров.

Не стоит пытаться сделать сечение маэурлата шире, в надежде получить более надежное устройство, это может лишь усложнить ситуацию.

Толстая балка будет иметь и значительно увеличенный вес. Мало того, что она сделает гораздо большей нагрузку на стены строения, ее масса также усложнит монтаж данной конструкции.

Для предотвращения порчи древесины, между стеной и мауэрлатом необходимо расположить слой гидроизоляционного материала. Можно использовать самый простой рубероид.

Подведение итогов

Перед тем как крепить стропила своими руками, нужно самым тщательным образом подготовиться к данному процессу. Древесина выбирается преимущественно хвойная, металл оцинкованный, а инструмент надежный.

Обычно крепление стропил на площади в 100 м² без помощников занимает до 1 недели, поэтому нужно заранее просмотреть прогноз погоды, дабы не попасть под дождь.

Если же дожди предвидятся, а работу выполнять надо досрочно, то на время осадков работа останавливается и закрывается полиэтиленом, а сразу после их завершения можно продолжать деятельность.

Источник

Как сделать крепление стропил к стене – варианты и способы из практики

Перед тем, как приступить к возведению крыши, важно разобраться во всех тонкостях процесса, в частности, как крепить стропила между собой. Прочно соединить элементы каркаса можно только с помощью специальных стропильных крепежей. В этом качестве могут выступать детали из дерева и металла.

К деревянным элементам, которые используются для соединения узлов стропильного каркаса, можно отнести следующее:

К металлическим элементам, используемым для этой цели, относят следующее:

Использование того или иного вида крепежного элемента определяется требуемой прочностью конструкции, ее геометрией, а также величиной нагрузки.

Мауэрлат – опорный элемент крыши

Прежде, чем говорить о том, как осуществляется установка стропил на кирпичной стене, следует уделить внимание монтажу мауэрлатного бруса, так как именно он является основным несущим элементом стропильной системы. Соответственно, с него и начинается монтаж крыши.

К тому же, выступ кладки является дополнительной преградой на пути воздействия распорных сил. Поэтому данный вариант наиболее предпочтителен при возведении дома. Но выполнить такое завершение может не каждый, особенно, если хозяин, не имея навыков каменщика, строит дом своими руками.

Крепление обвязки: способы

В первом случае, для крепления мауэрлата в кладку замоноличивают длинные резьбовые шпильки. Но перед тем как надеть на них брус с высверленными под анкера отверстиями, горизонтальную поверхность стены промазывают битумной мастикой и укладывают на неё полосу любого рулонного гидроизоляционного материала.

Подготовка обреза кладки под установку мауэрлата

В другом варианте, крепление мауэрлата может осуществляться к деревянным вставкам в кладку, которые нарезают по размеру кирпича, и тщательно гидроизолируют. В процессе кладки обреза стены, рабочие кирпичи в местах установки стропил заменяют деревянными пробками. Стропильные ноги крепят к ним металлическими скобами.

Основные работы по монтажу

Инструменты и материалы:

Двускатная конструкция крыши: 1 — Стропила; 2 — Стяжка; 3 —
Мауэрлат; 4 — Коньковая балка.

Теперь начинается установка стропил на стены. Стропильная система зависит от типа выбранной крыши, но чаще всего используется двускатная:

Такой вариант достаточно прост в монтаже, к тому же не потребуется делать дополнительные перегородки под крышей. В самом начале устанавливаются балки для стяжки с шагом 0,8-1,2 м в зависимости от массы кровельных материалов (для ондулина или камыша 1,2 м хватит за глаза, тогда как для сланца — 0,8 м и не больше). Крепление к мауэрлату осуществляется при помощи специальных уголков из оцинкованной стали. Лишь теперь стена готова, чтобы начать крепление стропил.

Длина их рассчитывается таким образом, чтобы стена не ограничивала их длину, а балка уходила на 50 см за ее пределы. На месте стыка дерева и стены нужно выпилить треугольники, четко повторяющие контуры угла, с которым идет стык. Тут лучше всего изготовить картонный макет, с которого снимется мерка, и при помощи циркулярки произвести распиловку.

В самом начале прихватываются 3 балки между собой, причем 2 направляющие, а 1 коньковая. Не нужно коньковую балку прихватывать сразу жестко, чтобы не напрягать материал. Поднимать нужно таким образом, чтобы углы идеально совпали. После того, как была поднята 1 сторона, нужно поднимать противоположную и лишь после этого фиксировать их наглухо при помощи стальных уголков.

Каждая поднятая балка тут же обматывается оцинкованной проволокой, после чего проволока переплетается и уводится вниз. На расстоянии 5 рядов кладки нужно сделать перфоратором отверстие, затем проволоку нанизать на анкер и вкрутить его до полной фиксации.

Габариты стропильных ног.

Крепление стропил на этом завершается, но нужно помнить целый ряд факторов:

Сравниваем крепежные элементы

Вот такие металлические уголки применяют для крепления стропил к мауэрлату, балкам и стенам:

Типы металлических пластин

Отметим, что всего существует целых два вида таких пластин: гвоздевые и перфорированные.

У перфорированных много отверстий под болты и саморезы, и именно с помощью их такие пластины крепятся к древесины. Преимущество перфорированных пластин в том, что они способны соединять нужные элементы стропильной системы практически под любым углом. Причем такие пластины легко подрезаются под нужный размер. Устанавливают перфорированные пластины с двух сторон соединений.

У гвоздевых пластин самих гвоздей нет. Этот крепеж применяется только в заводских условий, либо при наличии специального пресса. Дело в том, что молотком такую пластину в стропила вы не забьете – необходимо грамотное равномерное давление.

Дополнительные элементы

Иногда, кроме тех же металлических уголков и гвоздей, дополнительно применяются опорные бруски:

Несколько ценных советов

Если в узловых соединениях вы применяете плоские или фасонные стальные крепежные элементы, тогда:

Крепление мауэрлата к кирпичной стене

В монолитном бетонном доме стены его способны выдерживать значительные деформирующие усилия. В деревянном доме каждый венец, в том числе и верхний создают взаимно связанную систему, хорошо устойчивую к различным деформирующим факторам. В конструкциях домов щитового типа обычно не предусматривается тяжелой и крупногабаритной кровли. Особым случаем является обустройство крыши для кирпичного дома.

Кирпичная кладка, имеющая очень хорошую вертикальную прочность на сжатие, довольно чувствительна к боковым нагрузкам, особенно в верхней своей части, когда небольшие распирающие усилия способны оказывать значительные разрушающие воздействия. Именно поэтому мауэрлат на кирпичной стене должен кроме перераспределения усилий создавать дополнительный связывающий эффект, образуя замкнутый надежный пояс, обеспечивающий кирпичной кладке дополнительную прочность.

Особым случаем является то, когда фронтоны крыши также выполнены из кирпича вместе со стенами. Такая конструкция здания позволяет значительно разгрузить как общий вес крыши, так и все нагрузки от нее на строение.

При этом мауэрлат устанавливается только на боковых стенах и его дополнительно можно закрепить в отверстиях, предварительно предусмотренных внутри фронтонов, которые будут принимать часть нагрузки от боковых усилий.

Мауэрлат на кирпичной стене должен располагаться ближе к внутренней ее стороне, ни в коем случае не опираясь и не создавая усилий на внешний, декоративный слой кладки. Кроме обеспечения дополнительной обвязки для верхних рядов кирпичей, одним из основных моментов, на которые следует обращать внимание при установке опорного бруса, является способ его крепления к кирпичной кладке.

Армопояс

Идеальным вариантом для кирпичной стены мог бы служить выполненный по ее верхнему периметру железобетонный армированный пояс. Это наиболее актуально для больших по площади и высотных строений, у которых нагрузка на каркас здания особенно велика. Для заливки такого пояса устанавливается опалубка, внутрь которой закладывается хорошо обвязанная арматурная конструкция и затем заливается качественным бетоном.

Скобы

В кирпичную кладку стен с внутренней их стороны закладываются вместо кирпичей равные им по размерам деревянные бруски, к которым будет крепиться железными скобами брус мауэрлата. Они должны располагаться во втором–третьем от верха ряду, желательно в местах предполагаемой установки стропильных ног, дополнительно компенсируя деформирующее усилие на стену.

Шпильки

При завершении кирпичной кладки стен, в верхние ряды ее закладываются вертикальные резьбовые шпильки, на которые в дальнейшем будет крепиться опорный брус. Число их должно быть не меньше количества стропильных ног. В брусе затем размечаются и сверлятся отверстия, через которые, он и будет крепиться на шпильках с помощью гаек.

Проволока

Здесь могут быть различные варианты креплений как самого опорного бруса, так и стропильных досок. Концы проволоки закладываются внутрь кирпичной кладки, а затем с помощью свободных концов производятся соединения всех компонентов в единую связку. Проволока должна быть надлежащего диаметра и прочности, чтобы обеспечивать надежность всех соединений. С ее помощью можно произвести крепление всех элементов не только к стенам здания, но и к плитам перекрытия.

Кроме перечисленных, возможны и другие варианты установки и крепления мауэрлата на кирпичной стене. Например, можно использовать для него не деревянный брус, а металлический профиль, что породит и свои методы монтажа и крепления кровли. Также возможны и комбинированные методы, сочетающие в себе достоинства нескольких способов монтажа.

Обустройство крыши для своего дома — один из наиболее важных и сложных этапов в его строительстве. Ошибки в его расчетах или исполнении способны превратить жизнь в этом доме из уютной и благополучной в проблемную и несчастливую. Недаром наши предки переход от возведения стен к строительству крыши сопровождали молебном и освящением будущей кровли.

А тут статья про крепление стропил к мауэрлату.

Крепление мауэрлата к кирпичной стене

Кровля – один из важнейших элементов здания. Недаром жилище человека часто называют крышей над головой. Кроме того, что она сама создает значительное давление на стены, именно на нее обрушиваются дожди и снега, пытается унести ветер. Чтобы она не «поехала», строится мауэрлат. Применение этого испытанного строительного приема делает крышу прочной и распределяет равномерно нагрузку от нее на здание.

Мауэрлат можно сравнить с фундаментом дома, только он – элемент крыши, объединяющий ее устройство в единую конструкцию. Если дом построен из дерева, мауэрлатом служит последний венец, который укрепляется специальным образом. А вот крепление мауэрлата к кирпичной стене – отдельное умение и искусство.

Функции

Мауэрлат – это опора стропильной системы крыши. На него возложено две задачи:

1. Компенсация распирающего усилия стропил, распределение нагрузки от кровли на всю площадь верхней части стены.

Из-за снегов и дождей в России строятся остроконечные крыши. Скат крыши ослабляет тяжесть, например, от подтаявшего снега, изменяется и направление силы, действующей на него. Она уже будет направлена не вертикально, а наружу, в сторону. Эта сила называется распирающим усилием. Она может быть настолько значительной, что если стропила закреплены на стене, разрушит кладку. Это касается стен из кирпича, бетонных панелей, газобетонных блоков, бутового камня, самана, то есть материалов дискретных.

Схема крепления мауэрлата

Нельзя забывать и о весе самой крыши. Он не мал, кроме того, может быть увеличен мансардой. Для нее потребуется утепление, покрытие для стен. На крыше могут быть установлены солнечные батареи, водонагреватели, антенны. Все это увеличивает ее вес. Правда, у кирпичной кладки высокая вертикальная прочность, она более чувствительна к боковым нагрузкам.

Установка мауэрлата – решение всех этих проблем.

Мауэрлат укладывается по верхнему краю стены, по всему ее периметру. Скат кровли значительно уменьшает парусность крыши, но не уничтожает ее совсем. Поэтому очень важное условие к устройству мауэрлата – прочность. Он должен быть закреплен на стене так, чтобы противостоять отрывающему усилию.

Если фронтоны крыши выполнены из кирпича вместе со стенами, разгружается общий вес крыши и нагрузки от нее на строение. В этом случае мауэрлат устанавливают только на боковых стенах и закрепляют в отверстиях внутри фронтонов.

Материал

Мауэрлат строят из материала, который используется для всей стропильной системы. Чаще всего это дерево, но не обязательно. Возможно железо, например, швеллер.

Если древесина, предпочтение отдается хвойным породам. Дерево обрабатывают антисептиком. Это спасает от влаги и насекомых и продлевает эксплуатацию на годы.

В идеале подстропильная балка должна быть сплошной. В крайнем случае – очень крепко соединенной. При этом длина каждой части должна быть максимально большой. Например, длина стены восемь метров. Имеем брусья по шесть метров длины. Будет ошибкой делать балку шесть и два метра. Правильно – соединить две балки по четыре метра.

Используется брус сечением 150 или 200 миллиметров. Он должен составлять примерно треть ширины капитальной стены. Крепость его вполне достаточна. Если взять более толстый, получится лишняя нагрузка на стены, кроме того, его будет сложно поднять для установки.

Есть способ изготовления мауэрлата из досок.

Крепление

Способы крепления мауэрлата являются основным моментом при его установке. Он создает связь со стенами здания, надежно удерживает кровлю, но при этом должен позволять некоторую подвижность стропильной системе. Это надо для равномерного распределения деформирующих факторов.

Прежде всего, балку защищают от влаги. Для этого ее оборачивают рубероидом, который закрепляется строительным степлером. Это предотвратит гниение древесины от конденсата, который образуется из-за разницы в температуре между стеной и деревом.

Укладывают балку по внутреннему краю стены или по осевой линии, так ее легче закрепить. Она не должна опираться и создавать усилий на внешний край. Там, где соединяются продольная и поперечная балки, делают запил, сверлят отверстие и забивают шкант. Угол дополнительно закрепляют скобой.

Чтобы закрепить мауэрлат к стене кирпичного дома как можно надежней, все крепежные элементы размещают в толще кладки.

Скобы

Часто используются скобы. Их легко укрепить. Для скоб в кладке под ними устанавливаются отпилки брусьев, величиной с кирпич. Чтобы этот вкладыш не лопнул, скоба забивается в торец. Бруски устанавливают во втором или третьем ряду от верха в местах, где будут находиться стропильные ноги.

Крепление мауэрлата скобами

Шпильки

В верхние ряды кладки закладывают вертикальные шпильки с резьбой. Их должно быть не меньше, чем стропильных ног. На брусе надо разметить и высверлить отверстия для этих шпилек. Брус закрепляется гайками. Этот способ более надежный, чем со скобами, но и более трудоемкий.

Шпильки под мауэрлат

Проволока

Здесь возможны варианты. Концы проволоки закрепляются внутри кладки. После этого свободными концами соединяются все компоненты – опорный брус и стропильные доски. Проволока должна обеспечивать крепость соединений, то есть быть достаточно толстой и прочной. Проволокой можно прикрепить элементы не только к стенам, но и к перекрытию.

Крепление мауэрлата к стене (скрутка из проволоки)

Армопояс

Идеальным вариантом мог бы быть железобетонный армированный пояс, выполненный по верхнему периметру. Но делают его только для высотных строений с большой площадью. Для установки нужна опалубка, в нее закладывается арматурная конструкция и заливается бетоном высокого качества. Перед заливкой к арматуре привариваются шпильки для крепления бруса. Это самая надежная и прочная конструкция. Она очень дорогая и в смысле использования материала, и затраты труда.

Армопояс для мауэрлата

Другие способы

Крепеж крыши к кирпичу возможен и другими способами.

Иногда мауэрлат делают из трех досок шириной 150 миллиметров и толщиной 50. Первую крепят при помощи анкерного винта. Две другие прибиваются сверху длинными гвоздями (150 миллиметров). Этот способ удобен тем, что отдельные доски легче поднять наверх. Анкерный болт устанавливается в готовую кладку, если при строительстве не был установлен крепеж.

Можно для мауэрлата использовать металлический профиль. Это породит другие технологии монтажа и крепления. Возможны комбинированные методы.

Когда мауэрлат установлен и закреплен, можно переходить к креплению стропил к кирпичной стене.

Инструменты

Для работы по установке мауэрлата потребуются следующие инструменты и материалы:

И так далее в зависимости от выбранного варианта.

Утепление

Если упустить маленький нюанс и не утеплить район мауэрлата, можно потерять в доме 12% тепла. При возможности иметь 20 градусов придется довольствоваться 17,6. В качестве утеплителя применяются:

Специалисты считают идеальным утепление эковатой снаружи и запенить внутри. Такой утеплитель служит 40 лет.

Стропила – это скелет крыши. Ее красота и надежность зависит от них. А для них основным этапом является хорошее устройство мауэрлата.

Способы фиксации

Решая вопрос, как крепить стропила к мауэрлату или коньковому прогону, необходимо правильно подобрать крепежную фурнитуру. Современный строительный рынок располагает огромным ассортиментом разнообразных по конструкции и размеру креплений. Главными критериями выбора крепежа являются материал, использованный для изготовления стропила, их сечение, а также вид нагрузки, которому они подвергаются. Существуют следующие способы крепления стропил:

С помощью металлических уголков. Металлические уголки с отверстиями под саморезы или гвозди являются самым надежным и прочным вариантом жёсткого крепления стропил к мауэрлату, стенам или коньковому прогону. Они позволяют много кратно увеличить жесткость и несущую способность конструкции стропильного каркаса.

Опытные мастера считают, что наиболее надежным способом фиксации стропил является использование металлических уголков, которые прочно соединяют деревянные элементы между собой, жестко фиксируя угол между ними. Уголок, перекрывающий стык между стропильной ногой и коньковым брусом или мауэрлатом, служит своеобразным распором между ними.

Крепление мауэрлата к стене из кирпича шпильками

Установка деревянного мауэрлатного бруса на резьбовом крепеже выглядит наиболее надежным из всех доступных вариантов. Можно использовать удлиненные шпильки, до 60 см, с гайкой и шайбой или приваренной на торце стальной пластиной.

Если использовать для крепления стержни с приваренной стальной пяткой, то устройство нужно будет закладывать в кирпичную стену еще на этапе выкладки завершающих трех рядов кладки.

Чтобы не ошибиться с разметкой, потребуется по периметру стен здания натянуть малярный шнур, на уровне установки будущего мауэрлата можно поставить лазерный уровень. Шпильки с приваренными площадками расставляются по периметру стен и прикладываются кирпичами на кладочном растворе. В блоках, используемых для кирпичной кладки следующих рядов, приходится сверлить отверстия. После наклейки рубероида можно переходить к креплению мауэрлата.

На кирпичных стенах толщиной в полтора камня можно использовать более простой способ фиксации мауэрлатной доски. Для крепления на шпильках в точках установки высверливаются шурфы, диаметром в 40 мм и глубиной до 50 см. На резьбовой штырь надевают широкую шайбу, наворачивают гайку и устанавливают в шурф.

Далее будущее крепление выравнивают относительно горизонтальной поверхности, и отверстие заливают смесью на основе акриловой смолы и промытого песка. Такая пробка удержит мауэрлат намного лучше скобы.

Крепление мауэрлата при помощи химического анкера

Данная технология на строительном рынке появилась относительно недавно и дает возможность надежно фиксировать различные архитектурные элементы к непрочным поверхностям. Химический анкер можно использовать для крепления мауэрлата к фасадной стене из пустотелого кирпича.

Клеевой состав в капсулах предназначен для монтажа одного анкера

Работать с применением химических анкеров намного проще и быстрее, чем вмуровывать металлические шпильки в стену. Кроме того, расположение мест фиксации мауэрлата можно выбирать уже после сборки стропильной системы, что исключает ошибки во время разметки.

Химический анкер состоит из специального клеевого состава, металлической втулки с внутренней резьбой и шпильки.

Преимущества химического анкера в сравнении с распорным дюбелем в пустотелых стройматериалах

Как устанавливать химический анкер?

Вначале ставится на место мауэрлат и делается разметка мест установки дюбелей. Затем высверливаются отверстия в брусе, а потом продалбливаются отверстия в стене.

Важно. Очень внимательно сверлите отверстия в деревянном брусе, не затупите сверла об кирпич. Дерево высверливается обыкновенными сверлами, они не могут работать с кирпичом, для него требуются инструменты с победитовыми напайками.

Готовые отверстия в кирпичной кладке наполняются клеевым составом, в него вставляется дюбель. После завершения процессов полимеризации обеспечивается надежная фиксация крепежа в стене из пустотелого кирпича.

Примерный расход клеевого состава можно определить заранее

Перед использованием химического анкера нужно внимательно прочитать инструкцию производителя и выполнять все его рекомендации. Относительно высокая стоимость химических анкеров всегда окупается экономией времени во время монтажа стропильной системы кровли дома.

Видео – Химические анкеры

После монтажа мауэрлата строительство не заканчивается. Наоборот, впереди самый сложный и ответственный этап работ — расчет стропильной системы крыши и установка стропил. Рекомендуем прочитать статью на нашем сайте о том, как самостоятельно производить расчеты стропильной системы двускатной крыши.

Степан Русов главный редактор

Автор публикации 25.08.2018

Понравилась статья? Сохраните, чтобы не потерять!

Источник
