как нарисовать стены в автокаде

Как начертить стены плана дома (коттеджа) в Автокад

Инструменты/команды Автокад используемые для построения стен плана дома

Как чертить стены в Автокад

Рисовать стены в Автокад базовыми командами рисования и редактирования объектов не совсем рациональное занятие, поэтому мы будем в основном использовать инструмент «Мультилиния» и Редактирования мультилинии.

Как сделать наружные несущие стены плана дома в Автокад

Сделать несущие стены в Автокад можно быстро с помощью инструмента «Мультилиния».

Как узнать толщину стен в Автокад

Прежде чем воспользоваться этим инструментом, узнайте толщину несущих стен коттеджа. Для этого можно воспользоваться в Автокад классической панелью инструментов «Сведения» или панелью инструментов «Утилиты» на вкладке «Главная» ленты инструментов.

Щелкните по кнопке «Расстояние», тем самым вы вызовите команду «Дист» в Автокад для измерения линейных расстояний. Измерьте толщину наружных стен коттеджа, указав две точки. Толщина несущей стены коттеджа оказалась равной 617 мм из-за погрешности масштабирования картинки в Автокад. Таким образом наружные стены коттеджа в Автокад выполнены из кирпичной кладки толщиной в 2,5 кирпича, следовательно их толщина 640 мм.

Чертим наружные стены плана коттеджа из мультилиний в Автокад

Настройка мультилинии в Автокад для вычерчивания стен:

Далее обводите мультилинией несущие наружние стены на плане первого этажа коттеджа в Автокад. Редактировать стены в Автокад из мультилиний пока не надо.

Как нарисовать внутренние несущие стены в Автокад, а также перегородки

Принцип рисования внутренних стен и перегородок в Автокад тот же самый, что и при вычерчивании наружных несущих стен плана.

Определяете с помощью инструмента «Расстояние» толщину стен в Автокад.

Далее настраиваем мультилинию Автокад под толщину стен и обводим их.

Как в Автокад сделать дуговые нуружные несущие стены

Нам осталось обвести на плане дома Автокад дуговые наружные несущие стены. К сожалению с помощью мултилинии в Автокад это не сделать, поэтому воспользуемся базовыми командами рисования и редактирования.

Вызовите команду «Круг» в Автокад и постройте круг по 3 точкам. Точки можете указать по наружней стене картинки плана дома. Для больше точности приблизьте картинку.

Редактирование стен в Автокад плана первого этажа дома (коттеджа)

Самый универсальный инструмент редактирования стен в Автокад и часто используемый «Обрезать» и его режим «Выбрать все», когда все объекты чертежа Автокад могут подрезать друг друга.

Готовый чертеж плана первого этажа дома в Автокад со стенами.

Источник

AutoCAD Architecture

Постройте сегменты прямой или дуговой стены, измените ориентацию или привязку сегмента стены в процессе построения или измените положение сегмента стены в соответствии со смещением относительно компонента стены.

Для построения сегмента прямой стены

Для построения сегмента дуговой стены

Для изменения ориентации стены

Для изменения привязки стены

Можно ввести в командной строке J, чтобы инициировать переключение привязки, или нажать клавишу CTRL для циклического переключения вариантов привязки.

Для переключения между параметрами привязки можно также нажимать клавишу SHIFT.

Для перемещения сегмента стены

Во время построения сегмента стены можно перемещать его для выравнивания отдельного компонента стены по конкретной точке или по направляющей. Например, может быть необходимо выровнять внешнюю грань кирпичной кладки стены по линии сетки колонн или выровнять внутреннюю грань несущего железобетонного блока стены с колонной.

Кроме того, можно выбрать любую точку внутри или снаружи стены и определить ее как точку смещения для перемещения стены. Можно ввести значение в поле динамического размера или на палитре свойств, в панели «Размеры», ввести значение для параметра «Смещение», и стена будет перемещена на введенную величину смещения в направлении от места расположения курсора к текущей линии привязки.

При перемещении курсора отображаются вспомогательные линии с подсказками.

Линия привязки сдвигается, чтобы вместить указанную величину смещения.

Для задания свойств стены

Используйте свойства стен, чтобы задать при необходимости создаваемые стены в качестве ограничивающих объектов для ассоциативных пространств, параметры подчистки и размеры.

Можно выбрать одну из 3 опций:

Введя u (отменить), можно отменить ввод по любой из точек, кроме начальной.

Для построения сегмента стены на основе линии привязки стены

Данная процедура предназначена для вычерчивания с помощью любого из режимов объектной привязки нового сегмента стены на линии привязки существующего сегмента стены. Вначале следует указать, какие объекты привязки будут активными. Например, можно начать новый сегмент стены от средней точки существующего сегмента стены.

При добавлении нового сегмента стены автоматически отображается линия привязки на существующем сегменте, независимо от того, включена или выключена опция отображения этой линии. При отводе курсора в сторону от существующего сегмента стены эта линия привязки исчезает. Выбор точки поблизости от середины сегмента стены вызовет отображение на линии привязки подсказки «Объектная привязка: середина». Щелкните на этой точке, чтобы определить ее как начальную точку нового сегмента стены, затем укажите его конечную точку.

Источник

AutoCAD Architecture

Данная процедура используется для того, чтобы преобразовать в стену один из следующих объектов:

Например, чтобы смоделировать внешний вид и пространства здания, можно создать схематические изображения или наброски стен, пользуясь линиями, дугами, кругами и полилиниями, а затем преобразовать эти объекты в стены. После того, как стены установлены, можно приступать к редактированию свойств стен.

Можно также преобразовать в стены 3D объекты, например, формообразующие элементы.

Для преобразования линии в стену

Для преобразования дуги в стену

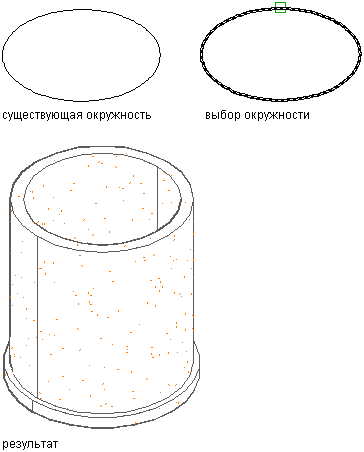

Для преобразования окружности в стену

Для преобразования полилинии в стену

Для преобразования 3D объекта в стену

Преобразуйте 3D объект, например, формообразующий элемент или тело AutoCAD ACIS, в однокомпонентную стену.

В данном случае необходимо выбрать однокомпонентный стиль.

Источник

AutoCAD Architecture

Постройте сегменты прямой или дуговой стены, измените ориентацию или привязку сегмента стены в процессе построения или измените положение сегмента стены в соответствии со смещением относительно компонента стены.

Для построения сегмента прямой стены

Для построения сегмента дуговой стены

Для изменения ориентации стены

Для изменения привязки стены

Можно ввести в командной строке J, чтобы инициировать переключение привязки, или нажать клавишу CTRL для циклического переключения вариантов привязки.

Для переключения между параметрами привязки можно также нажимать клавишу SHIFT.

Для перемещения сегмента стены

Во время построения сегмента стены можно перемещать его для выравнивания отдельного компонента стены по конкретной точке или по направляющей. Например, может быть необходимо выровнять внешнюю грань кирпичной кладки стены по линии сетки колонн или выровнять внутреннюю грань несущего железобетонного блока стены с колонной.

Кроме того, можно выбрать любую точку внутри или снаружи стены и определить ее как точку смещения для перемещения стены. Можно ввести значение в поле динамического размера или на палитре свойств, в панели «Размеры», ввести значение для параметра «Смещение», и стена будет перемещена на введенную величину смещения в направлении от места расположения курсора к текущей линии привязки.

При перемещении курсора отображаются вспомогательные линии с подсказками.

Линия привязки сдвигается, чтобы вместить указанную величину смещения.

Для задания свойств стены

Используйте свойства стен, чтобы задать при необходимости создаваемые стены в качестве ограничивающих объектов для ассоциативных пространств, параметры подчистки и размеры.

Можно выбрать одну из 3 опций:

Введя u (отменить), можно отменить ввод по любой из точек, кроме начальной.

Для построения сегмента стены на основе линии привязки стены

Данная процедура предназначена для вычерчивания с помощью любого из режимов объектной привязки нового сегмента стены на линии привязки существующего сегмента стены. Вначале следует указать, какие объекты привязки будут активными. Например, можно начать новый сегмент стены от средней точки существующего сегмента стены.

При добавлении нового сегмента стены автоматически отображается линия привязки на существующем сегменте, независимо от того, включена или выключена опция отображения этой линии. При отводе курсора в сторону от существующего сегмента стены эта линия привязки исчезает. Выбор точки поблизости от середины сегмента стены вызовет отображение на линии привязки подсказки «Объектная привязка: середина». Щелкните на этой точке, чтобы определить ее как начальную точку нового сегмента стены, затем укажите его конечную точку.

Источник

AutoCAD Architecture

Постройте сегменты прямой или дуговой стены, измените ориентацию или привязку сегмента стены в процессе построения или измените положение сегмента стены в соответствии со смещением относительно компонента стены.

Для построения сегмента прямой стены

Для построения сегмента дуговой стены

Для изменения ориентации стены

Для изменения привязки стены

Можно ввести в командной строке J, чтобы инициировать переключение привязки, или нажать клавишу CTRL для циклического переключения вариантов привязки.

Для переключения между параметрами привязки можно также нажимать клавишу SHIFT.

Для перемещения сегмента стены

Во время построения сегмента стены можно перемещать его для выравнивания отдельного компонента стены по конкретной точке или по направляющей. Например, может быть необходимо выровнять внешнюю грань кирпичной кладки стены по линии сетки колонн или выровнять внутреннюю грань несущего железобетонного блока стены с колонной.

Кроме того, можно выбрать любую точку внутри или снаружи стены и определить ее как точку смещения для перемещения стены. Можно ввести значение в поле динамического размера или на палитре свойств, в панели «Размеры», ввести значение для параметра «Смещение», и стена будет перемещена на введенную величину смещения в направлении от места расположения курсора к текущей линии привязки.

При перемещении курсора отображаются вспомогательные линии с подсказками.

Линия привязки сдвигается, чтобы вместить указанную величину смещения.

Для задания свойств стены

Используйте свойства стен, чтобы задать при необходимости создаваемые стены в качестве ограничивающих объектов для ассоциативных пространств, параметры подчистки и размеры.

Можно выбрать одну из 3 опций:

Введя u (отменить), можно отменить ввод по любой из точек, кроме начальной.

Для построения сегмента стены на основе линии привязки стены

Данная процедура предназначена для вычерчивания с помощью любого из режимов объектной привязки нового сегмента стены на линии привязки существующего сегмента стены. Вначале следует указать, какие объекты привязки будут активными. Например, можно начать новый сегмент стены от средней точки существующего сегмента стены.

При добавлении нового сегмента стены автоматически отображается линия привязки на существующем сегменте, независимо от того, включена или выключена опция отображения этой линии. При отводе курсора в сторону от существующего сегмента стены эта линия привязки исчезает. Выбор точки поблизости от середины сегмента стены вызовет отображение на линии привязки подсказки «Объектная привязка: середина». Щелкните на этой точке, чтобы определить ее как начальную точку нового сегмента стены, затем укажите его конечную точку.
