Гибридный видеорегистратор для систем видеонаблюдения что это

Плюсы и минусы гибридного видеонаблюдения

Про гибридные видеорегистраторы мы писали не раз. Давайте разберем общие преимущества и недостатки гибридного видеонаблюдения в общем.

Теперь, гибридные камеры для видеонаблюдения способны легко работать с о всеми существующими форматами: AHD, TVI, CVI, IP и, собственно, PAL. Причем, высокое разрешение сохраняется в любом случае (исключая последний). Подобные устройства обозначаются как 4 в 1 и в основном имеют разрешение в один, максимум два мегапикселя. Но с развитием технологии ожидается повышение до трех мегапикселей и выше (что ожидаемо).

Добавлять IP-технологию в гибридные видеокамеры скорее не станут, так как это заметно скажется на стоимости, а видимых преимуществ не добавит. Современные аналоговые камеры и так имеют высокое разрешение, а дальность передачи данных без приемопередатчиков составляет без малого сто метров.

Недостатки гибридов

Но помимо преимуществ, у гибридов есть и недостатки. Так, камеры 4 в 1 более сложны в производстве (так как необходимо использовать несколько чипов для перекодировки разных форматов или один, но более мощный), что сказывается в свою очередь на их конечной для потребителя цене.

Переключение из одного режима в другой часто вызывает сложности у обычных пользователей. Реализовано оно бывает либо при помощи проводов (разомкнуты один формат, сомкнуты другой), либо джойстиком (а указания режима нет), либо в меню без русификации. Да и работает часто переключение не совсем корректно.

Но в любом случае, появление подобного типа оборудования дает нам возможность сделать систему видеонаблюдения более универсальной и легко масштабируемой. Прогресс не стоит на месте и будущее за такими устройствами.

Вся информация, размещенная на сайте, носит информационный характер и не является публичной офертой, определяемой положениями Статьи 437 (2) ГК РФ. Производитель оставляет за собой право изменять характеристики товара, его внешний вид и комплектность без предварительного уведомления продавца.

Источник

Системы с гибридными видеорегистраторами

Благодаря активному проникновению сетевых технологий в сферу технических средств безопасности и наличию “наследия” в виде повсеместно установленных аналоговых систем, широкую популярность приобрели гибридные видеорегистраторы. Это приборы способные выводить и записывать видеосигнал, полученный как с аналоговых камер, так и с IP-устройств. Сегодня поговорим об особенностях систем с применением Hybrid Digital Video Recorder (HDVR), их преимуществах и недостатках.

Что такое гибридная система видеонаблюдения?

В состав гибридной системы видеонаблюдения входят:

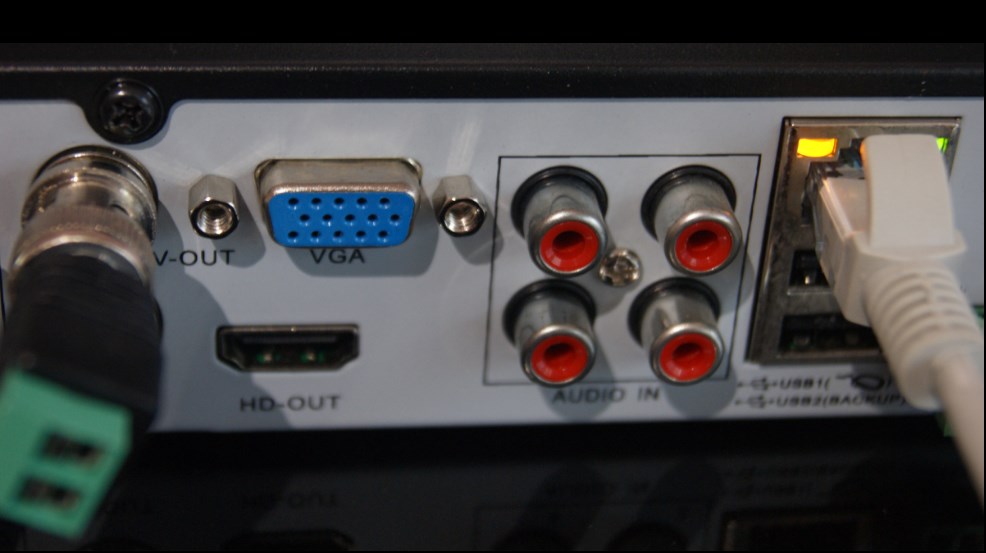

Конструктивно HDVR представляет собой стандартный DVR-регистратор, но с усовершенствованной “начинкой”. Современные модели подобных устройств обладают следующими характерными особенностями:

Питание HDVR видеорегистратора осуществляется от адаптера или витой пары. Такие устройства совмещают в себе все достоинства цифровых и аналоговых систем:

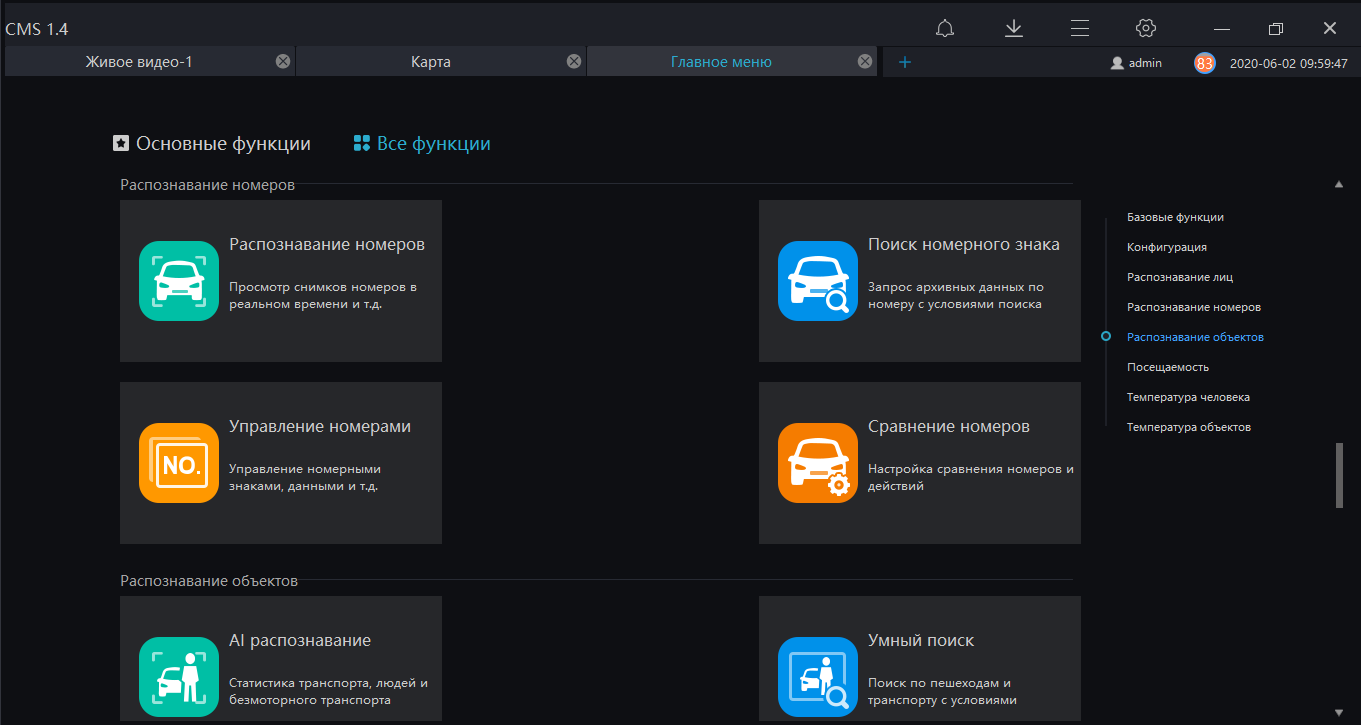

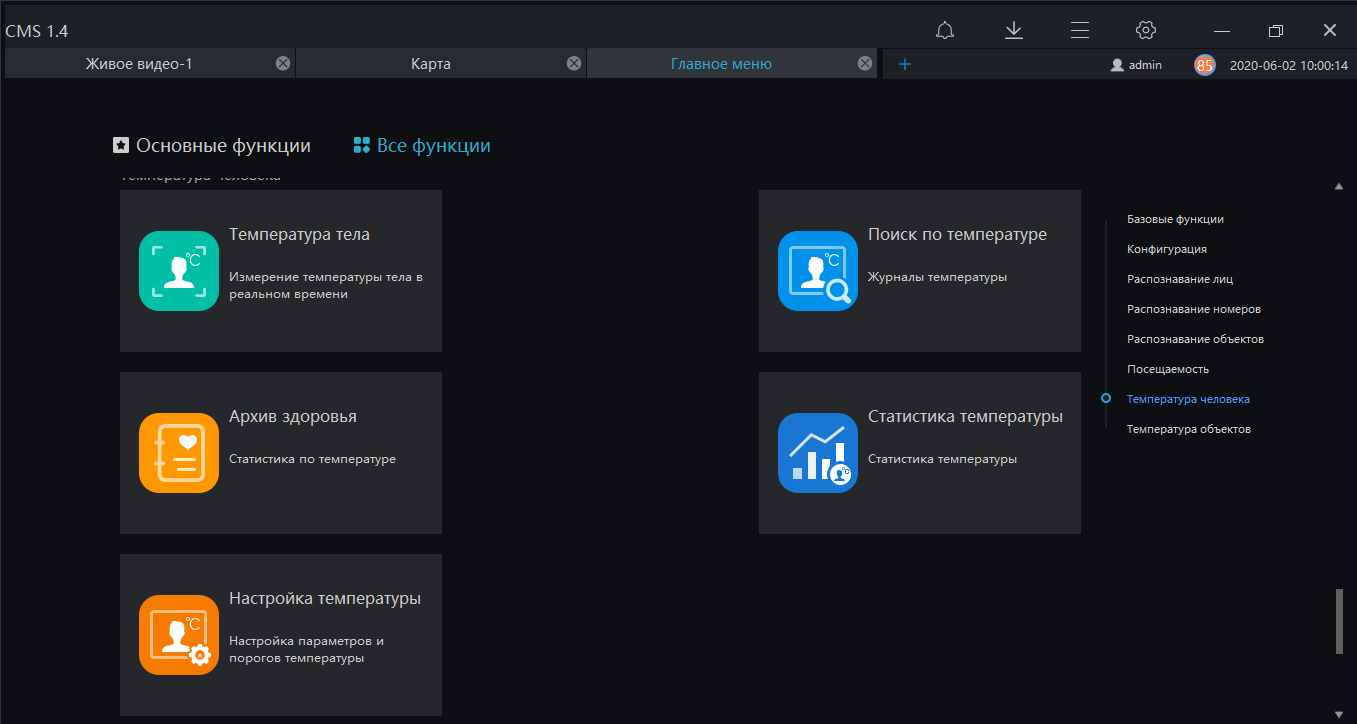

В новых моделях HDR реализован базовый функционал для видеоаналитики:

При помощи современного гибридного видеорегистратора можно получить широкие возможности удаленного управления и настройки, в т.ч.:

Технология Ethernet over Coaxial (EoC) позволяет управлять поворотными камерами, получать видеосигнал и питать устройства при помощи витой пары, что позволяет существенно сэкономить на прокладке дорогостоящих кабелей. За счет гибридной системы можно постепенно перевести морально устаревшие системы наблюдения на современные IP-стандарты.

Сфера применения

Использовать гибридный видеорегистратор целесообразно в случае, если:

Конечно, можно применять PC-based устройства, работающие на основе локальных сетей. Но узкопрофильные гибридные видеорегистраторы справляются с функцией точечного контроля лучше, чем универсальное оборудование. Есть особый класс задач наблюдения, чувствительных к задержкам и перебоям в сети, которые неизбежны при использовании IP-систем. Например, если нужно отслеживать процесс работы на:

Итоги

Несмотря на то, что функциональные возможности систем наблюдения с гибридными видеорегистраторами ограничены по сравнению с системами, в основе которых лежат сетевые видеосерверы, HDVR обеспечивают большую надежность и стабильность работы. Это очень важно на объектах, где задержка видеосигнала неприемлема.

Преимуществом HDVR является отсутствие необходимости приобретения лицензии на каждую IP-камеру. При этом количество подключаемых устройств ограничивается лишь техническими особенностями той или иной модели видеорегистратора.

Стоит отметить, что Hybrid Digital Video Recorder не предназначен для работы с масштабной распределенной системой видеонаблюдения. Такое оборудование подойдет для небольших офисных помещений и частных домов. Для крупных инфраструктурных объектов чаще используют гибридные системы наблюдения с сетевыми видеосерверами.

Источник

Что такое гибридная камера и видерегистратор для видеонаблюдения AHD+HDCVI+HDTVI+SVBS?

Что такое гибридная камера и видеорегистратор для видеонаблюдения AHD+HDCVI+HDTVI+SVBS?

Меню страницы навигация

Для облегчения и удобства с выбором — сравнением качества изображения получаемого с видеокамер наблюдения, для наших клиентов и будущих покупателей мы организовали прямые трансляции 24 / 7 с камер видеонаблюдения торговой марки CAICO TECH CCTV

Подробней светочувствительные камеры наблюдения 2022 CMOS BSI ссылка

Существует несколько методик оценки качества изображения — одним из основных показателей является оценка четкости получаемого изображения.

Тест оценки четкости изображения производится на специализированном стенде измерения четкости видео сигнала применяется специализированная оценочная таблица четкости международного стандарта ISO:

Обзор гибридное решение

➤Что такое гибридная камера для видеонаблюдения формат HD вывод видео переключаемый CVI-TVI-AHD + стандартный Н.Ч аналоговый видео сигнал сокращенно CVBS 4в1 либо гибрид IP + аналог

CVBS

?

Гибридное решение CCTV

Что такое гибридная многоформатная видеокамера наблюдения?

Такая видеокамера поддерживает все виды распространенных современных форматов вывода изображения разработанных целенаправленно для приложений безопасности HD сегмента камер наблюдения. Сегодня распространены форматы вывода изображения высокой четкости HD интерфейс

Также современные HD камеры поддерживают не только перечисленные выше HD и CVBS форматы вывода изображения, но способны переключаться на разное разрешение так к примеру 5 Мп камера может быть переключена в резолюцию 4 Мп / 2 мп. Форматы вывода AHD, CVI, TVI, сегодня поддерживают 8 мп UHD разрешение и способны передать не сжатый видео поток на большое расстояние по RG и UTP кабелю. Для UTP применяется несимметричная передача видео в этом случае сводятся фактически на нет паразитные помехи в линии передачи которое могут появиться при длинных линиях с применением RG кабеля.

Кроме того целенаправленно разработанный интерфейс управления HD сегмента камер безопасности обеспечивает теперь управление настроек камеры удаленно через один сигнальный видео кабель, что позволило не применять дополнительные кабеля управления как это было ранее в интерфейсе RS485.

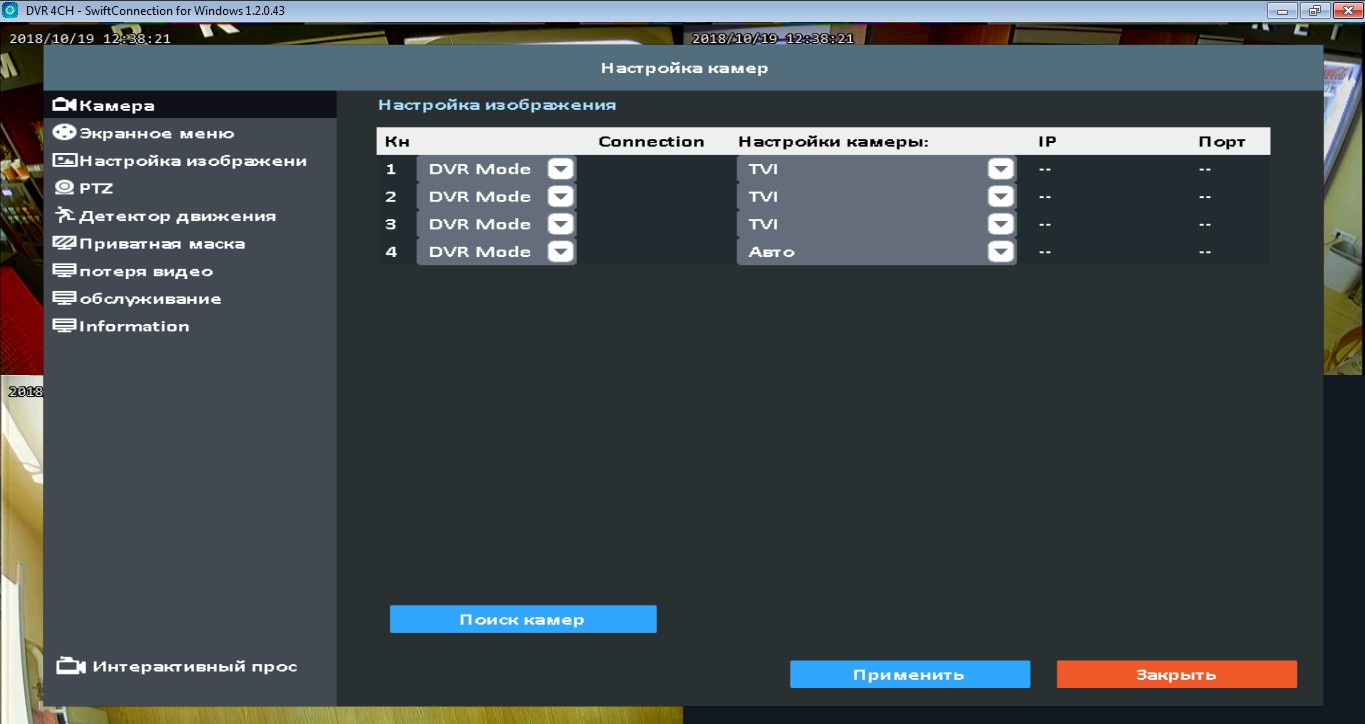

Если управления не поддерживается попробуйте переключиться в следующий формат вывода изображения.

Применяя гибридные камеры устраняется проблема не совместимости форматов работы видеокамеры и пишущего устройства видеорегистратора.

Также существует гибридное решение IP камера + CVBS аналоговый видео выход.

IP + CVBS стандарт часто используется если важно получать второе изображение без задержки так как IP камеры не могут транслировать изображение без задержек. Особенно это сказывается при управлении PTZ камерами где важно иметь синхронизацию с устройством в реальном времени события. Но нашем сайте представлены такие типы гибридных IP камер в которых имеется два вывода изображения с одновременной трансляцией видео.

Если пользователь заинтересован в подобных гибридных IP камерах с дополнительным аналоговым выходом напишите к нам в поддержку для подбора необходимой конфигурации камеры или перейдите в наш каталог для самостоятельного подбора конфигурации IP видеокамеры с дополнительным аналоговым видео выходом CVBS

В обновленных HD камерах появилась возможность установить скорость передачи видео потока, и менять разрешение изображения. Применяя UTC протокол связи с камерой появилась возможность удаленного управления камерой.

HD камеры очень сильно потеснили в очередной раз IP сегмент, который явно становится все менее привлекателен. С точки зрения охранной камеры из-за массы критичных недостатков которых нет в обновлённом HD сегменте.

HDTVI TECHPOINT HIK(Китай) все тоже, только другой язык интерфейса передачи данных: TVI- «транспорт видео интерфейс»,

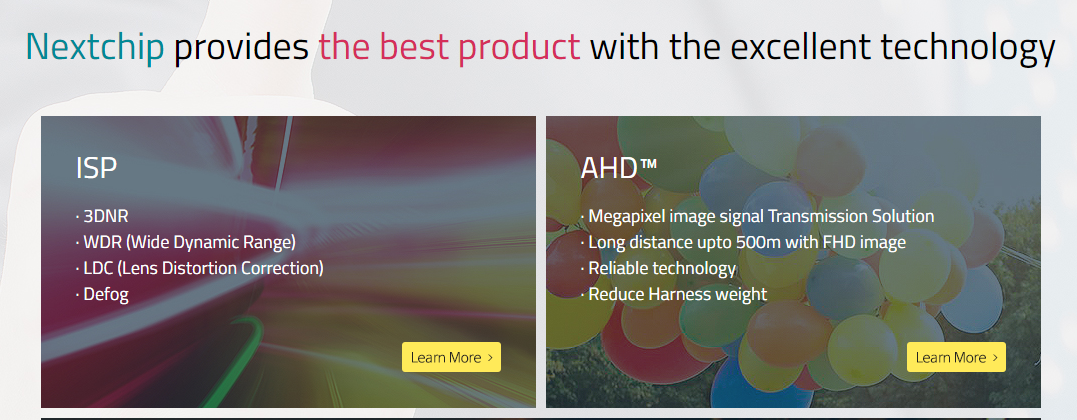

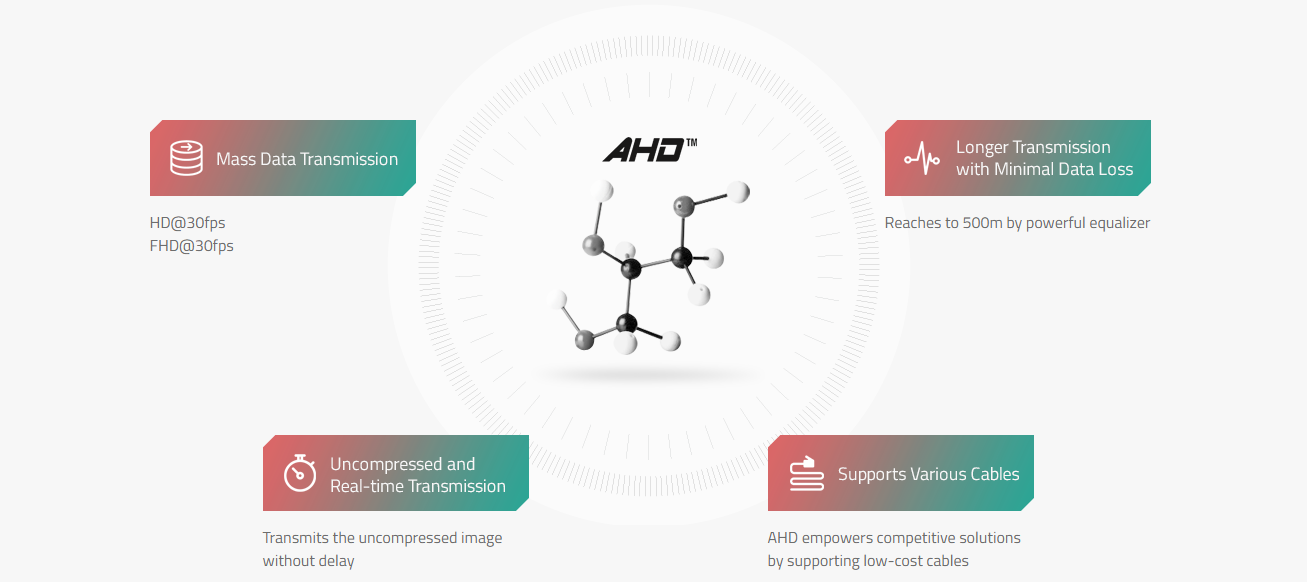

AHD- «Аналоговый сигнал высокой четкости разработчик открытого формата вывода изображения» NEXT CHIP (Корея) самого востребованного сегодня

Появление новых гибридных высокопроизводительных видеорегистраторов, нового поколения с поддержкой всех форматов вывода видеосигнала, также позволила решить все проблемы не совместимости.

Видеорегистраторы для видеонаблюдения старого поколения работают с разрешением не более 2Mpix. Такое разрешение считается уже не достаточным для сегодняшнего дня.

Новые гибридные видеорегистраторы работают с разрешением до 8Mpix Ultra HD 4K. Главным отличием гибридных видеорегистраторов это работа как с IP камерами, так и с аналоговым сегментом HD.

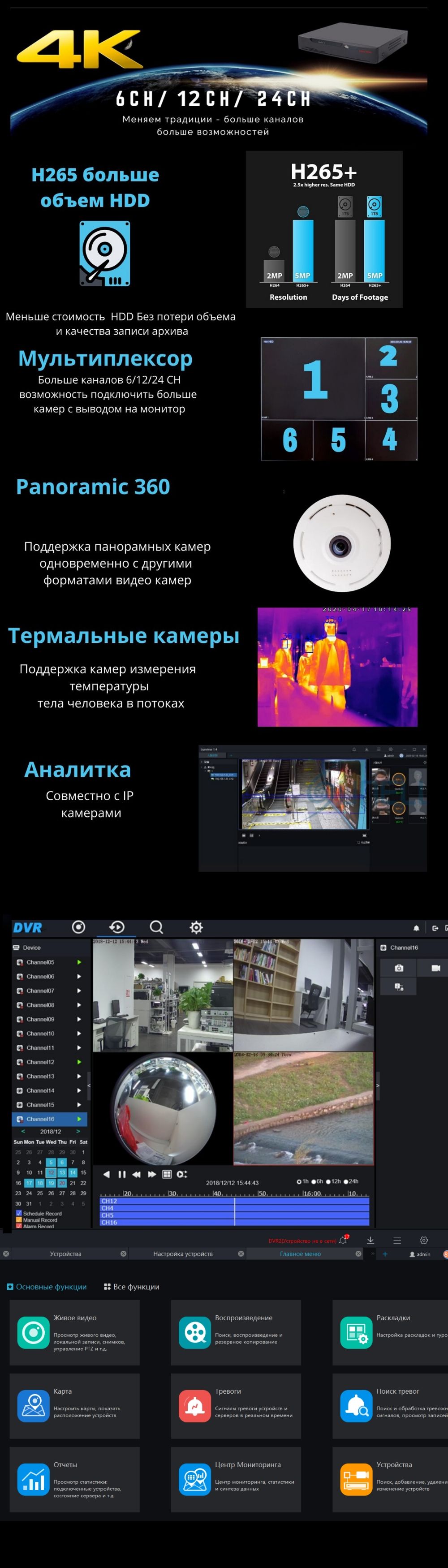

Новое поступление PRO серия; MULTI XVR QH CAICO(Кейко) 7778TI 8Mpix MULTIPLEX 6CH/12CH/24CH

◆ NEWмодель 2022г обновлён

Новое поступление сетевые MULTI гибридные XVR Caico

➤ Покупая современный MULTI форматный гибридный XVR 5 в 1 XVR

Представляем еще один инновационный видеорегистратор следующего поколения

Вы решаете вопрос совместимости, как уже существующими видеокамерами, так и вновь приобретаемые в случаях дополнения системы видеонаблюдения, дополнительными видеокамерами следующего поколения c улучшенным качеством получаемого изображения.

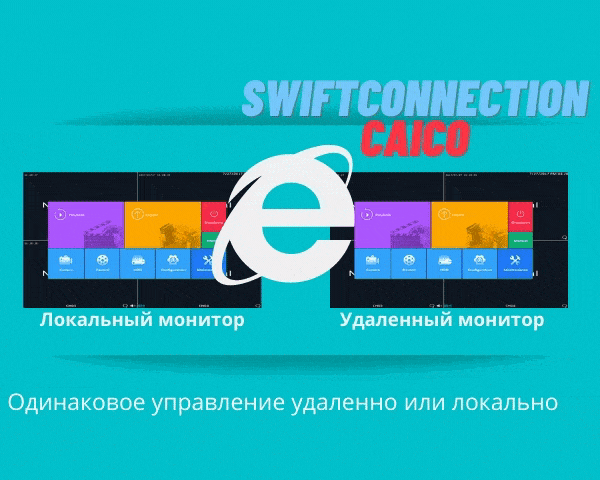

Как работает программа быстрого соединения?

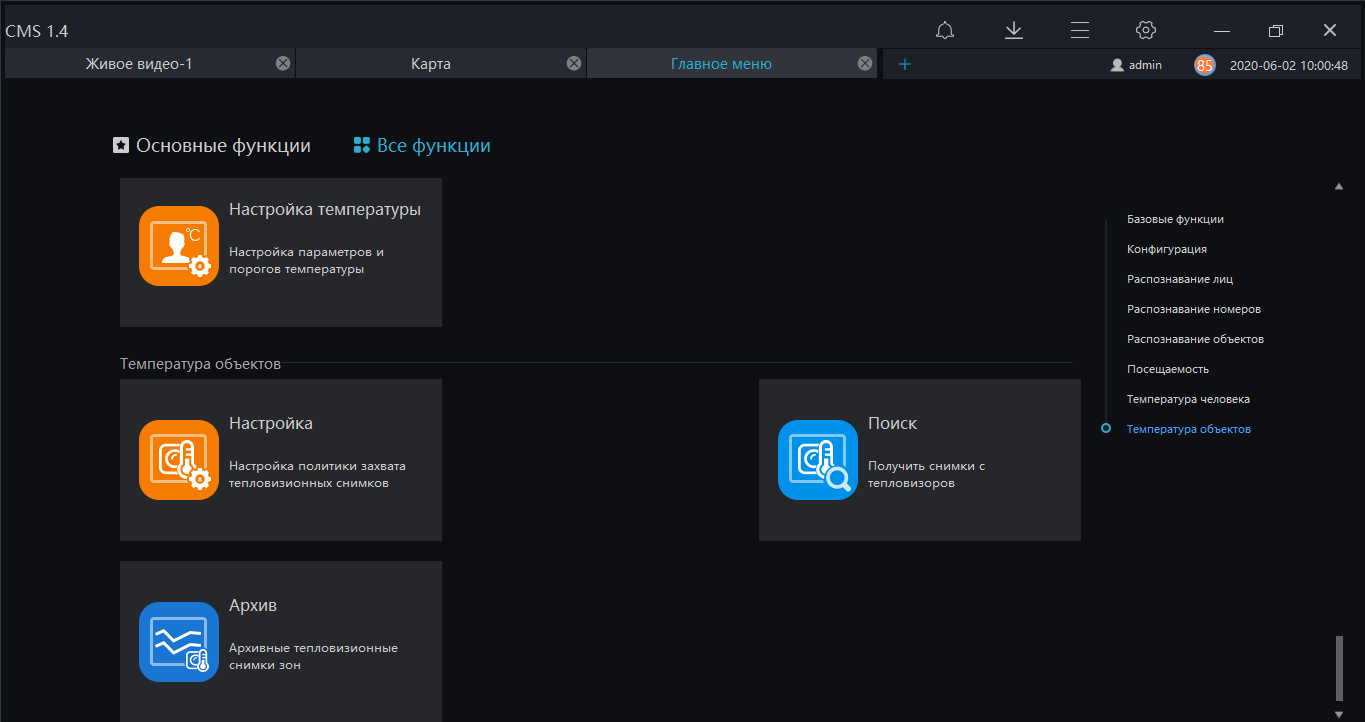

В обоих случаях вы видите основное ПО. Применяемое в XVR CAICO, таким образом больше не существует значения вашего места нахождения, как далеко вы бы не находились от регистратора XVR CAICO (Кейко русс) всегда с вами. До этого не мог позволить себе таких возможностей ни один другой видеорегистратор на Российском рынке CCTV.

Программа автоматически запоминает неограниченное количество HOST адресов, таким образом можно быстро соединиться с другим видео регистратором если у пользователя существует сеть из видео регистраторов.

➤ Просмотрев это видео гид CAICO FY5550S 5Mpix

Ролик вы сможете за 2 минуты узнать все о новых гибридных видеорегистраторах CAICO TECH® CCTV

Видео голосовой гид (объяснялка)- что такое гибридный видеорегистратор 5Mpix

Покупая гибридную видеокамеру

Вы получаете устройство, которое работает с любым аналоговым форматом AHD/ CVI /TVI.

Для гибридных видеорегистраторов это относиться к возможности применения работы с + IP камерами.

➤ Почему получилась такая путаница с форматами и не совместимостью?

Но из этого — ничего особо не вышло, а привело только к путанице и сложностью совмещения оборудования. Позже стали производить гибридные решения для совместимости любых компонентов. А ранние закрытые технологии стали фактически открытыми так как потеряли смысловую задачу.

Не совместимость и путаница с форматами

С чего все началось и почему есть путаница потребителей в гибридных решениях

Формат вывода изображения CVI и TVI, (Kоаксиал видео интерфейс CVI (Dahua) и Транспорт видео интерфейс — TVI HIK)

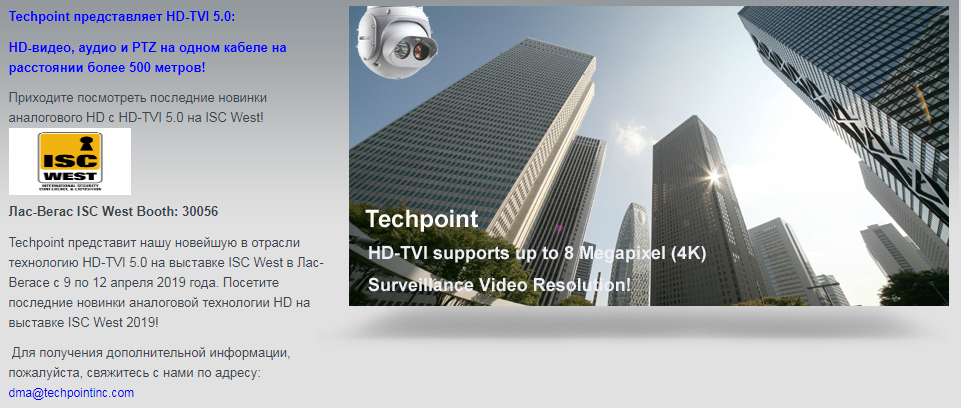

На выставке стало ясно, есть конкуренты с примерно одинаковым решением и оба из Китая, для передачи HD видео сигнала высокой четкости по коаксиальному кабелю.

➤ Нужно отметить что подобное решение было разработано на много раньше и позволяло передать сигнал высокой четкости по коаксиальному кабелю формат HDSDI который был применен в системах видеонаблюдения в 2011-2012 году.

Несмотря на конкуренцию новые форматы были закрыты и каждая компания разработчик продвигала свое решение. С некоторым опозданием появился и третий формат — AHD, разработчик NEXTCHIP (Корея), который стал открытый формат, для всех производителей видеокамер и видеорегистраторов и стал самым востребованным и популярным решением. После чего закрывать интерфейсы CVI и TVI стало нелогично.

➤ Формат HDSDI — этот формат был самый первый формат, который применялся для передачи аналогового сигнала высокой четкости и был разработан первоначально для профессионального кинематографа.

Формат HDSDI существует по-прежнему, особенно в США И Японии.

Пример работы 2 Mpix видеокамеры технологии HD SDI MICAWA JAPAN ELECTRONICS снятый нами в 2012 году.

*УЛИЧНАЯ НОВАЯ СВЕТОЧУВСТВИТЕЛЬНАЯ ВИДЕОКАМЕРА НАБЛЮДЕНИЯ CAICO TECH 5D50T 5 MPIX

Источник

Как выбрать регистратор для видеонаблюдения

Зачем нужен видеорегистратор в системе видеонаблюдения?

1. Для оцифровки и хранения видеосигнала с аналоговых камер.

Несмотря на все большее распространение IP-камер, аналоговые камеры не спешат уходить с рынка. Это неудивительно: при относительно низкой цене аналоговые камеры обеспечивают высокую скорость передачи качественного изображения. IP-камера, сравнимая в этих параметрах с аналоговой, будет стоить намного дороже. А если планируется установить не одну-две камеры, а десяток или больше? В этом случае построение системы наблюдения на аналоговых камерах пока остается вариантом, оптимальным по соотношению цена/качество.

Но для записи и просмотра видео с IP-камеры достаточно подключенного к сети компьютера (иногда и компьютера не надо – многие IP-камеры позволяют просматривать видео через браузер, что можно делать даже на смартфоне). А вот сигнал с аналоговой камеры так просто просмотреть не получится. Даже если на видеокарте компьютера есть вход, позволяющий подключить аналоговую камеру, организовать полноценное наблюдение будет непросто: оцифровка и сжатие аналогового видеосигнала в реальном времени создает большую нагрузку на процессор. Кроме того, аналоговые камеры (в отличие от IP-камер) не умеют вести запись только при появлении в кадре движущихся объектов: объем записи может вырасти в разы.

По всем этим причинам получение, обработку и запись сигнала с аналоговых видеокамер проще и выгоднее возложить на специализированные устройства – видеорегистраторы.

2. Для хранения записей IP-камер.

Для небольшого количества IP-камер видеорегистратор, как правило, не нужен. Оцифровка и сжатие видеосигнала производится в самой камере, объем передаваемых данных невелик и функции регистратора может выполнять любой современный компьютер с установленным соответствующим программным обеспечением. Но с ростом количества подключенных камер растет и нагрузка на жесткий диск, растет она и с увеличением количества запросов на просмотр записанного видео. Часто бывает, что с расширением системы видеонаблюдения, совмещать хранение видеозаписей и работу с другими приложениями на одном компьютере становится уже невозможно. В этом случае покупка видеорегистратора для IP-камер может оказаться более выгодным решением, чем покупка отдельного компьютера.

Схема соединений гибридного видеорегистратора

3. Для создания гибридных систем видеонаблюдения.

Аналоговые и IP-камеры имеют как свои плюсы, так и минусы. Гибридные видеорегистраторы (позволяющие принимать сигнал как с аналоговых, так и с IP-камер) позволяют использовать плюсы обоих видов камер и забыть о минусах.

Например, часто бывает, что основная группа камер должна быть сконцентрирована в одном месте (склад, цех и т.п.), но требуются также одна-две камеры на значительном удалении (например, проходная).

Построение системы на аналоговых камерах выглядит привлекательным, но аналоговый видеосигнал «не любит» передачи на большие расстояния – качество картинки с удаленной камеры может оказаться плохим. Кроме того, могут потребоваться дополнительные затраты на прокладку кабеля до удаленной камеры.

Построение системы на качественных цифровых камерах обеспечит хорошее качество со всех точек наблюдения, но может «влететь в копеечку».

Тогда использование гибридного видеорегистратора позволит построить оптимальную систему видеонаблюдения: близко расположенные аналоговые камеры подключаются к видеорегистратору кабелями, а на дальнюю точку устанавливается IP-камера и подключается к видеорегистратору через локальную сеть.

4. Для хранения не только видео-, но и аудиозаписей.

Большинство IP-камер видеонаблюдения не оснащено микрофонами и поставляемое с ними программное обеспечение со звуковыми дорожками работать просто не умеет. Оно и неудивительно – камеры наблюдения обычно располагаются на приличной высоте и охватывают значительную площадь: что запишет микрофон, расположенный в такой камере? Уж явно не негромкий разговор кассира с покупателем.

В то же время, ко многим системам безопасности предъявляется требование по записи не только видеоизображения, но и, к примеру, ведущихся в помещении разговоров. В этом случае использование видеорегистратора становится необходимым: большинство из них способны совмещать видеоизображение со звуковой дорожкой от отдельного микрофона. В некоторых моделях максимальное количество подключаемых микрофонов равно максимальному количеству видеокамер (каждая видеозапись может быть со своей звуковой дорожкой), в некоторых (чаще недорогих) моделях количество аудиоканалов меньше.

Характеристики видеорегистраторов для систем видеонаблюдения

Количество видеоканалов – один из основных параметров видеорегистратора, определяющий как его функциональность, так и цену. Этот параметр определяет максимальное количество подключаемых к устройству видеокамер. Но выбирать модель только по количеству видеоканалов будет неправильно – во-первых, оно может зависеть от типа подключаемых камер (в гибридных регистраторах). Во-вторых, с ростом количества подключенных камер возрастает и нагрузка на процессор видеорегистратора. Поэтому с подключением новых камер качество картинки может начать снижаться (причем, не только на новых, а на всех). Если планируется использовать все каналы регистратора, следует выяснить, какую частоту кадров и какое разрешение способен обеспечить видеорегистратор при подключении максимального количества камер.

Количество аудиоканалов, соответственно, определяет максимальное количество подключаемых к устройству микрофонов. Оно не обязательно совпадает с количеством видеоканалов, и при выборе видеорегистратора на это следует обратить внимание.

Максимальная частота кадров определяет, насколько плавной и детальной (передающей быстрые резкие движения) будет видеозапись. При снижении частоты видеозаписи ниже 20 кадров в секунду, рывки изображения становятся заметны глазу.

Максимальная частота кадров видеорегистраторов обычно составляет сотни кадров в секунду – но следует иметь в виду, что обычно это скорость при минимальном разрешении и одной подключенной камере. С ростом разрешения и количества камер частота кадров будет снижаться соответственно. Максимальная частота кадров в 200 к/с означает, что при подключении 8 камер данный регистратор обеспечит комфортную для просмотра запись только на минимальном разрешении (200/8=25).

Сравнение некоторых форматов записи видео

Максимальное разрешение записи определяет качество картинки, но без привязки к частоте кадров. Если вам нужно высококачественное изображение, обязательно следует выяснить, какова частота кадров на максимальном разрешении. Объем данных при максимальном разрешении в 4096×2160 (завяленным на многих видеорегистраторах) и минимальном в 352х240 (на котором часто считается максимальная частота кадров) различается в 100 раз! Так что запись на максимальном разрешении может превратиться в слайд-шоу даже при только одной подключенной камере. Также следует иметь в виду, что максимальное разрешение аналоговых камер – 720х576, вести с них запись с большим разрешением бессмысленно.

Поддержка различных кодеков и форматов видео увеличивает возможности по конфигурированию системы. Так, кодеки Motion JPEG (MPEGх) не сильно нагружают процессор, но имеют низкую степень сжатия. Кодеки H.264, H.265, наоборот, хорошо сжимают видеозапись, но при этом создают большую нагрузку на процессор регистратора. При наличии большого объема на жестких дисках, можно сделать выбор в пользу менее производительного (а следовательно, менее дорогого) видеорегистратора, настроить запись файлов в формате MPEG и обеспечить приемлемое качество видеозаписей при меньших затратах.

Количество отсеков и максимальный объем одного накопителя определяют максимальную продолжительность хранения видео при непрерывной записи без смены дисков. На какой конкретно срок хватит этого объема – сильно зависит от разрешения изображения, частоты смены кадров и степени сжатия видео. Для ориентировки – час видеозаписи в разрешении 720х576, сжатый кодеком MPEG4, занимает около 1,5Гб. Соответственно, емкости дисков, установленных в видеорегистратор с двумя отсеками и максимальным объемом 12000 Гб, хватит примерно на 12000 * 2 / 1,5 = 16000 часов непрерывной записи с одной аналоговой камеры с максимальным разрешением.

Значительно увеличить время хранения архивов может функция детектора движения. Оснащенный этой функцией видеорегистратор будет вести запись только при наличии в поле зрения видеокамеры движущихся объектов. Для малооживленных площадок это может в разы снизить объем видеозаписи, и, кроме того, снизит нагрузку на процессор, позволив увеличить качество записей.

Скорость сети Ethernet является важным параметров для гибридных видеорегистраторов и регистраторов IP-камер. Видеопоток в разрешении 4096х2160 на частоте 23 кадра в секунду имеет скорость около 70 Мбит/сек, поэтому видеорегистратор со скоростью сети Ethernet в 100 Мбит/сек сможет хранить в максимальном разрешении запись только с одной камеры.

Варианты выбора.

Для создания простой небольшой системы видеонаблюдения на IP-камерах выбирайте недорогой видеорегистратор для IP-камер с небольшой емкостью. Он будет стоить от 2500 рублей.

Если вы планируете создание гибридной системы видеонаблюдения или реконструкцию старой аналоговой системы с подключением новых IP-камер, обратите внимание на гибридные видеорегистраторы, способные получать сигнал как с аналоговых, так и с IP-камер. Цены на них начинаются с 4000 рублей.
