Гайка корончатая для чего

Корончатые гайки DIN 935

Корончатые гайки соответствуют европейскому стандарту DIN 935. Чаще всего эти метизы, имеющие уникальную конструкцию, изготавливают из стали или латуни. Вы можете купить корончатые гайки с метрической или дюймовой резьбой. Чтобы это крепежное изделие выполняло свои основные функции, необходимо выполнить несколько шагов:

Где применяются корончатые гайки

В интернет-магазине компании ООО “АвтоМашКомплект” Вы можете купить корончатые гайки, которые находят широкое применение. Эти метизы, представленные в нашем каталоге в широком ассортименте, могут быть использованы для выполнения крепежа в сфере машиностроения, при промышленном производстве, при сборке приборов, и т.д.

Отличное крепление получается, если использовать корончатые гайки для винтов, болтов и других метизов, размер которых соответствует изделию. Это условие имеет важное значение, потому что при его несоблюдении есть риск того, что корончатые гайки будут откручиваться. Чтобы сделать крепление в свое посадочное место надежным, нужно подбирать метизы точно по размеру. Кроме того, нужно купить качественные изделия.

Корончатые гайки применяют и при сборке мебели. Кроме того, крепежи применяют для того, чтобы собрать вагоны, предназначенные для пассажирских и грузовых перевозок. При помощи этих метизов на заводах собирают сельскохозяйственную технику, например, тракторы. Гайки обеспечивают прочное соединение, необходимое для работы автомобилей и других механизмов. Предлагаемые изделия имеют высокие показатели устойчивости и надежности.

Купить корончатую гайку в “АвтоМашКомплект”

Купить корончатую гайку имеет смысл в том случае, если соединение, которое выполняется с ее использованием, подвергается циклическим, а также вибрационным нагрузкам. Такими метизами выполняют соединения на ответных деталях. Это могут быть болты, оси или шпильки. Для того, чтобы фиксация была максимально надежной, разводной шплинт должен обладать соответствующими параметрами длины и диаметра. Если в этом есть необходимость, под изделия для крепежи подкладываются изделия, которые называются плоскими шайбами.

Применение корончатых гаек

Представленное крепежное изделия, купить которое можно в нашем интернет-магазине, находит применение в различных сферах. Их используют в машиностроении. Важное условие, которое непременно должно соблюдаться при креплении состоит в том, чтобы гайки и винты имели соответствующий размер. В обратном случае возможно самооткручивание метизов, что грозит целостности всей конструкции. Корончатые гайки используются в случаях, когда они необходимы для изготовления мебели, а также различных узлов и механизмов.

Как заказать гайки корончатые

Компания ООО “АвтоМашКомплект” производит как розничную, так и оптовую продажу метизов. Купить корончатую гайку Вы можете посредством интернет-магазина, для этого нужно всего лишь заполнить заявку на сайте. Осуществить заказ можно и по телефону. Сотрудники компании готовы ответить на все Ваши вопросы, связанные с изделиями, кроме того, с условиями их оплаты и доставки. Доставка крепежных деталей производится по всей территории Российской Федерации.

Источник

Гост 5933-73 гайки шестигранные прорезные и корончатые низкие класса точности а. конструкция и размеры (с изменениями n 1-6)

(Измененная редакция, Изм. № 1, 2, 3, 4, 5).

2. Резьба — по ГОСТ 24705.

(Измененная редакция, Изм. № 4).

3. Допускается выполнение фаски со стороны прорези или коронки.

За. Форма дна прорези может быть плоской, скругленной или с фаской. (Введен дополнительно, Изм. № 3).

4. Технические требования — по ГОСТ 1759.0.

5. Теоретическая масса гаек указана в приложении 1.

ПРИЛОЖЕНИЕ 1 Справочное

Масса стальных гаек с крупным шагом резьбы

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг

Номинальный диаметр резьбы d, мм

Теоретическая масса 1000 шт. гаек, кг

ПРИЛОЖЕНИЕ 1. (Измененная редакция, Изм. № 5).

ПРИЛОЖЕНИЕ 2 Справочное

Номинальный диаметр резьбы d

Диаметр описанной окружности е, не менее

ПРИЛОЖЕНИЕ 2. (Введено дополнительно, Изм. № 5).

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 23.01.73 № 141

3. Стандарт полностью соответствует СТ СЭВ 2663—89

Стандарт соответствует международному стандарту ИСО 4032—79, ИСО 4035—79 в части размеров «под ключ»

4. ВЗАМЕН ГОСТ 5933-62

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка

6. Ограничение срока действия снято по протоколу № 4—93 Межгосударственного совета по стандартизации, метрологии и сертификации (ИУС 4—94)

7. ИЗДАНИЕ с Изменениями № 1, 2, 3, 4, 5, 6, утвержденными в феврале 1974 г., сентябре 1979 г., декабре 1981 г., октябре 1984 г., марте 1989 г., марте 1990 г. (ИУС 3—74,10—79, 2—82,1—85, 6-89, 7-90)

Конструкция и размеры

Hexagon thin slotted and castle nuts, accuracy class A. Construction and dimensions

МКС 21.060.20 ОКП 45 9500 * 1

Дата введения 01.01.74

Настоящий стандарт распространяется на низкие прорезные и корончатые шестигранные гайки класса точности А с диаметром резьбы от 6 до 48 мм.

Стандарт полностью соответствует СТ СЭВ 2663—89.

(Измененная редакция, Изм. № 3).

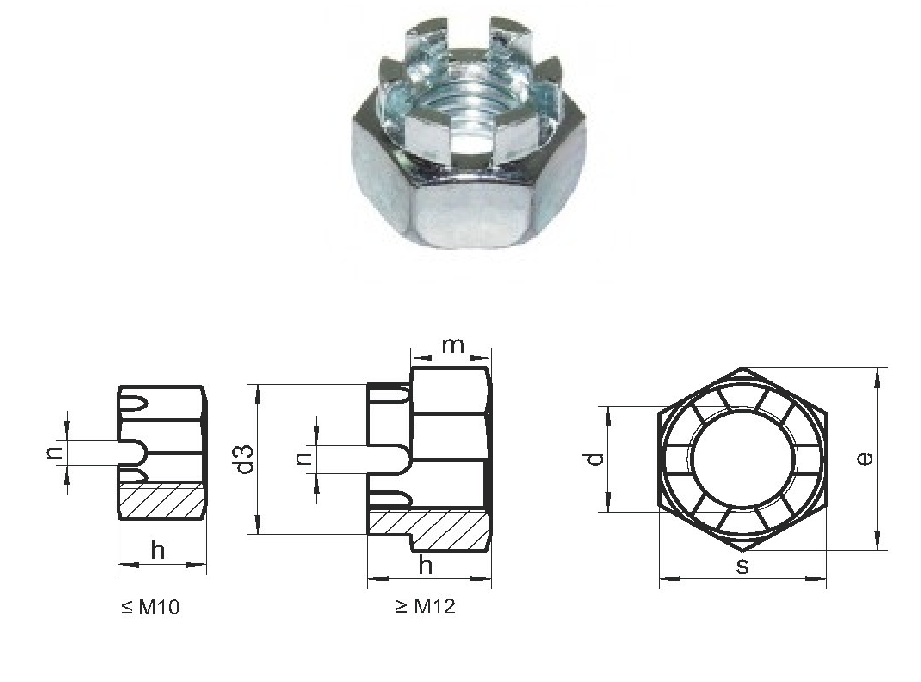

1. Конструкция и размеры гаек должны соответствовать указанным на чертеже и в таблице. Исполнение 1 Исполнение 2

Номинальный диаметр резьбы d

Расстояние от опорной поверхности до основания прорези/ и коронки ш

Диаметр описанной окружности е, не менее

комендуе-мый) по ГОСТ 397

L Размеры, заключенные в скобки, применять не рекомендуется,

2, Допускается по соглашению между изготовителем и потребителем изготовлять гайки с номинальным диаметром резьбы от 36 до 48 мм с шагом резьбы 2 мм.

3. Для изделий, спроектированных до 01.01.91, допускается применять гайки с размерами, указанными в приложении 2.

п ример условного обозначения гайки исполнения 1, диаметром резьбы d = 12 мм, с крупным шагом резьбы с полем допуска 6Н, класса прочности 04 без покрытия:

Гайка М12-6Н. 04 ГОСТ 5933- 73

То же, исполнения 2, с мелким шагом резьбы с полем допуска 6Н, с покрытием 01 толщиной 9 мкм:

Гайка 2М12 ■ 1,25—6Н.04.019 ГОСТ 5933- 73

Особенности

Это такой вид металлических изделий с внутренней резьбой, предназначенных для крепежа деталей в особо ответственных местах.

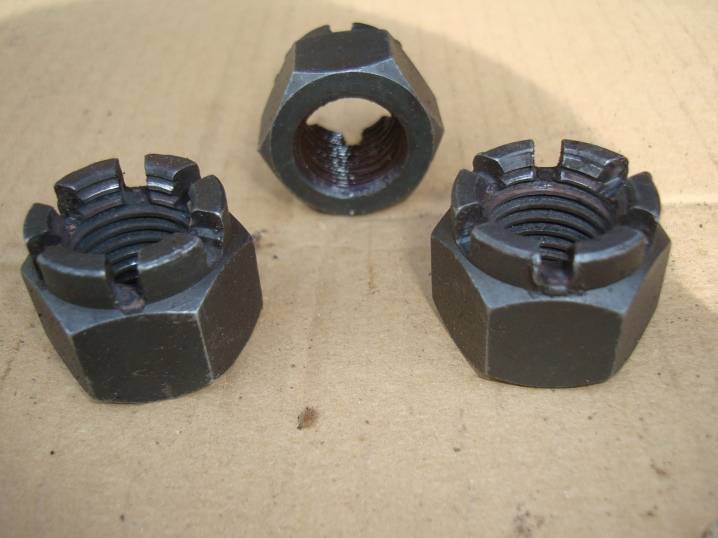

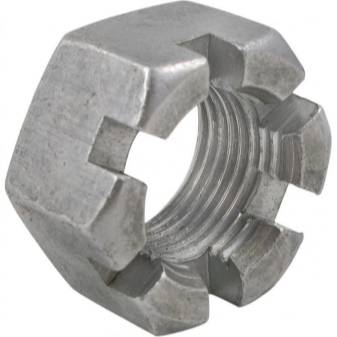

Внешне корончатая гайка выглядит как шестигранник с пропиленными вертикально прорезями (количество шлицев может быть различным, на это влияет диаметр резьбового соединения). Из-за такого необычного вида она получила свое название. Эти «зубы» и являются основной особенностью данного крепежа.

В болте есть специальное отверстие, после накручивания гайки в него вставляется шплинт, или она фиксируется контровочной проволокой. Вследствие этих манипуляций соединение получает дополнительную надежность.

А также корончатые изделия характеризует повышенная сложность изготовления. Этот процесс занимает гораздо больше времени, чем выпуск обычных гаек отработанными способами штамповки или литья.

Самый распространённый метод производства корончатых гаек примерно выглядит так: берется многогранный пруток нужного диаметра, нарезаются заготовки и впоследствии механическим способом обрабатываются. Из-за этих дополнительных сложностей в ходе производства изделия данного типа стоят дороже.

Сферы применения

Перед покупкой гаек корончатых очень важно определиться со средой использования и назначением. Если крепежи будут применяться в нормальных условиях, то можно приобретать и использовать метизы из обычной стали

В том случае, когда окружающая атмосфера предполагает неблагоприятные обстоятельства, целесообразно применять изделия из материалов, устойчивых к коррозии. А если среда химически агрессивная, лучше всего подойдут варианты из нержавеющей стали или цветных металлов. Все корончатые гайки можно найти в различном исполнении.

Данные крепежи широко применяются в разнообразных отраслях промышленности, очень часто встречаются в быту. Наиболее хорошо они себя зарекомендовали в автомобильной, вагоностроительной областях производства. А также они незаменимы в механизмах, что постоянно сталкиваются с высокими нагрузками или повышенной вибрацией.

В следующем видео вы узнаете, как можно применять корончатую гайку.

Основной нормативный документ, согласно которому изготавливаются гайки корончатые и низкие прорезные – это ГОСТ 5918-73. А также используется европейский стандарт DIN 935, согласно которому прорезной считается изделие до диаметра резьбы М10, а свыше – корончатой.

Все крепежные изделия делятся на три вида по классу точности:

Корончатая гайка относится к классу В.

Еще одна характеристика – это прочность. Всего насчитывается 7 классов прочности, но в реальной жизни профессионалы обычно выделяют изделия с нормальной прочностью и высокой. Специалисты утверждают: для продолжительной службы резьбового соединения нужно, чтобы болты и гайки соответствовали одному классу прочности. А для максимальной надежности крепеж должен быть надежнее, чем болт, минимум на одну ступень и зафиксирован шплинтом.

Третий параметр – это высота. Гайки могут быть низкими, высокими и удлинёнными. Высота продукции определяется по такому принципу: 0,5-0,6 диаметра резьбы для невысоких, для второго типа – 1,5, для увеличенного – 3.

Прорезные и корончатые метизы выпускаются в низком и обычном исполнении.

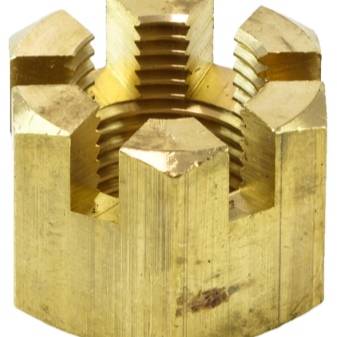

Материал, из которого данные изделия изготавливаются: это различные виды стали – как обычной, так и нержавеющей, цветные металлы или пластик.

Форма изделий в основном шестигранная, но попадаются и восьмигранники. А также они конструктивно могут выполняться в двух видах, с фаской (исполнение 2) и без (исполнение 1).

Источник

Гайки прорезные

Данный тип гаек используется в машиностроении при наличии сильных вибраций или же преобладающего крутящего момента. Такие гайки еще называют корончатые, так как благодаря проточке и прорезям, имеющимся на гранях, напоминают корону. Устанавливают прорезные гайки на крупные узлы и механизмы, которые подвержены сильным вибрациям, и для этого чтобы она не отпускалась в болту или шпильке сверлится отверстие и устанавливают шплинт.

Гайки прорезные различают нескольких видов:

Все корончатые гайки независимо от того к какому стандарту принадлежат выпускаются в двух исполнениях:

Любой стандарт или исполнение подразумевает выпуск корончатых гаек с крупной и мелкой метрической резьбой, а, также, с правым и левым направлением резьбы.

Так как используются гайки прорезные повсеместно, то и выбор материалов достаточно широк, учитывая все отрасли и сферы производства:

В зависимости от потребностей гайки выпускают как низким классом прочности 4, так и высокой прочностью 12. Кроме материала, отечественная и зарубежная промышленность предлагает выбор разнообразных противокоррозионных покрытий, обладающих различными защитными свойствами:

По соглашению между поставщиком и заказчиком возможно приобретение черных (необработанных) гаек.

Применяют подобные метизы в машинах и механизмах для создания резьбовых соединений в местах с повышенной вибрацией. Также их используют для крепления вращающихся деталей. Применяются корончатые гайки совместно с болтами и шпильками, имеющими отверстие под шплинт, либо же после затяжки гайки данное отверстие сверлится по месту.

Источник

Общий обзор гаек и особенности их применения

Гайка — крепёжное изделие в виде детали с резьбовым отверстием, образующее соединение при помощи винта, болта или шпильки.

Наиболее традиционная и широко применяемая гайка – шестигранная DIN 934. Ее удобно заворачивать и от руки, и простым рожковым ключом. Эти гайки могут разниться по конструкции, в первую очередь – по высоте. Основная гайка (Рис. 1) имеет высоту приблизительно равную 0,8 d (d – диаметр резьбы).

Шестигранные гайки

Низкие гайки

Высокие гайки

Имеют несколько стандартизованных высот:

Высота равна 1,5 диаметра – высокая, DIN 6330;

Высота равна 3 диаметрам – удлиненная, DIN 6334.

Гайки для высоконагруженных резьбовых соединений

Несколько особняком стоит гайка DIN 6915, входящая в комплект для высоконагруженных предварительно напряженных резьбовых соединений стальных конструкций. Она обладает увеличенным размером под ключ по сравнению с основной гайкой (Рис. 3).

Корончатые и прорезные гайки

Корончатые и прорезные гайки DIN 935 получили свое название от формы. Их верхняя часть имеет характерные прорези. До диаметра резьбы М10 зона прорезей имеет ту же толщину, что и вся гайка, которая называется прорезной. Начиная с диаметра М12, зона пропилов утоньшается и называется корончатой (Рис. 4). По высоте гайки выпускаются обычными и низкими. Кроме того, они могут иметь обычные и мелкие резьбы.

Корончатые гайки часто используются как гаечный замок со шплинтом DIN 94 (Рис. 5).

Гайки с буртом или фланцем

Весьма распространены в промышленности гайки с буртом или фланцем, которые увеличивают одну из опорных поверхностей гайки. Тем самым увеличивается площадь контакта соединяемых деталей, равномернее распределяется нагрузка на них.

Гайка с фланцем DIN 6923 – гайка, одна из опорных поверхностей которой увеличена за счет конического элемента (Рис. 6). Фланец может быть гладким или рифленым.

Гайка с буртом DIN 6931 – гайка, одна из опорных поверхностей которой увеличена за счет цилиндрического элемента (Рис. 7).

Гайка с буртом в основном используется в станочном оборудовании, а с фланцем – в машиностроении.

Для более надежного контакта соединяемых деталей на увеличенную опорную плоскость гайки наносится дополнительное рифление. Такие гайки бывают нескольких типов, но в нашем ассортименте присутствуют только три (Рис. 8):

рифленая ребристая зубчатая

Колпачковые гайки

Гайки с глухим отверстием – колпачковые – бывают высокие и низкие (иногда называются «глухими»).

Приварные гайки

Гайка приварная DIN 929 (Рис. 9) имеет характерные выступы по трем ребрам. Именно они обеспечивают контактную стыковую сварку гайки и основания.

Самостопорящиеся гайки

Среди шестигранных существует семейство самостопорящихся гаек. Эти гайки имеют в конструкции элементы, препятствующие откручиванию в процессе эксплуатации, например, при вибрации. Стопорящий элемент представляет собой кольцевой вкладыш из нейлона, который располагается в специальной канавке имеющейся на опорной поверхности гайки (Рис. 10).

При навинчивании гайки под давлением резьбы вкладыш деформируется и препятствует свинчиванию гайки. Гайки с неметаллической вставкой бывают высокие DIN 982 и низкие DIN 985 (Рис. 11).

На том же принципе основана гайка с фланцем DIN 6926 (Рис. 12).

В то же время самостопорящаяся гайка с фланцем может быть выполнена и целиком из металла. Эффект стопорения обеспечивается деформацией резьбового отверстия гайки: оно имеет овальную форму DIN 6927 (Рис. 13).

Цельнометаллическая самостопорщаяся гайка выпускается также на базе основного типа DIN 6925 (Рис. 14).

Самостопорящиеся гайки выполняются также на базе корончатых, колпачковых и других гаек.

Неординарная стопорная гайка DIN 7967 вырубается из тонкой жести и используется чаще всего для законтривания (Рис. 15).

Квадратные гайки

Квадратные гайки представлены в ассортименте ЦКИ высокой, низкой и приварной конструкциями.

Круглые гайки

Круглые гайки представлены в ассортименте ЦКИ рифленой, шлицевой и гайкой с прямым шлицем на торце. Особенностью рифленой гайки является нанесение накатки по внешней поверхности цилиндрической части, облегчающее закручивание от руки.

Гайки-барашки

Близкие «родственницы» винтов-барашков – гайки-барашки DIN 315. Они также представлены двумя модификациями, отличающимися формой крылышек. Более остроконечные относятся к т.н. «американской» форме.

Мебельные гайки

В ассортименте ЦКИ имеется четыре очень непохожих друг на друга гайки, применяемых при производстве мебели.

Гайка забивная устанавливается цилиндрической частью в предварительно подготовленное отверстие и забивается так, чтобы острые шипы по периметру «впились» в деревянную основу и препятствовали прокручиванию гайки в основании.

Гайка ввертная (она же «муфта мебельная») ввертывается своей внешней крупной резьбой в предварительно подготовленное (в соответствии со специальной таблицей DIN) отверстие.

Затем ее внутреннее резьбовое отверстие работает как в обычной гайке (Рис. 15).

Гайка декоративная (гайка Эриксона), как правило, устанавливается в сквозном отверстии совместно с ответным винтом.

Гайка потайная (иногда называют «бочонок»). Устанавливается в цилиндрическое отверстие в деревянной основе таким образом, чтобы резьбовое отверстие было совместимо с соответствующим винтом.

Гайка кузовная – скорее уже не деталь, а сборка. Она состоит из двух деталей: вкладыша и обоймы. Вкладыш – обычная квадратная гайка. Обойма изогнута особым образом из пружинной стали. Гайка используется при сборке кузовов автомобилей, организуя отверстия с резьбой в тонкой обшивке, направляющих электрических систем.

Гайка отрывная (иногда говорят срывная) антивандальная. Особый вид гайки, демонтаж который невозможен. Антивандальная гайка – это крепёжная деталь с нарезанной внутренней резьбой. Состоит из двух сочленённых частей: шестигранной, которая нужна для того, чтобы затянуть гайку целиком, и гладкой нижней, которая и остаётся после затяжки на месте монтажа. Подробнее посмотреть об особенностях работы можно в кратком обзорном ролике.
