Гайка эриксона что это такое
Описание и размеры гайки Эриксона
При сборке мебели слишком плотное крепление запрещается. Но при этом детали оказываются прижатыми друг к другу недостаточно хорошо и со временем разбалтываются. Специальная гайка Эриксона шестигранной формы решает эту проблему.
Описание и назначение гайки Эриксона
Конфигурация изделия напоминает старинную шляпу-цилиндр. По внешнему виду метиз похож на втулку. Внутри нее есть резьба. Отверстие обрамляют узкие поля. Головная часть дополняется шлицем с 6 гранями.
Используется крепеж при сборке мебели: стульев, столов, диванов. В отличие от обычной гайки такой вариант не создает избыточного локального давления при прижимании и не повреждает мягкий древесный материал.
Гайка Эриксона предназначена для скрепления только деревянных конструкций и не может применяться при работах с металлическими деталями.
Гайка идет в паре с мебельными винтами. Обычный вариант для нее не годится. Для монтажа нужен шестигранный мебельный ключ.
Различают несколько вариантов изделия:
Последний вариант – решение не столько практичное, сколько эстетическое. Такой крепеж почти незаметен.
Материалы покрытия
Мебель эксплуатируется достаточно долго, поэтому винт Эриксона должен прослужить столько же. Для его изготовления используются следующие материалы:
Нержавейка и латунь для изготовления мебельного крепежа применяется редко: она слишком дорога.
Чтобы продлить срок эксплуатации изделий, гайку покрывают слоем сплава, устойчивого к ржавчине. Вариантов несколько.
Гайка Эриксона применяется также при монтаже лестниц, перегородок, декоративных ширм и других интерьерных конструкций.
Характеристики и размеры
Габариты изделий нормирует ГОСТ 5927-70. Он определяет стандарты всех шестигранных гаек. При производстве мебели используются изделия со следящими параметрами:
Еще один важный параметр – размер резьбы, служит основой классификации. Выпускают гайки следующих категорий.
Гайка Эриксона: в чем особенности, где используется, из чего изготавливается
Среди производителей корпусной мебели большим спросом пользуется гайка Эриксона. Это специальный крепеж, при помощи которого соединяют детали стульев, столов, шкафов и других предметов обстановки. Благодаря этому метизу удалось решить проблему недостаточной силы прижима в традиционных разборных соединениях. Другие названия гайки Эриксона – гайка-втулка, гайка плоская с внутренним шестигранником, мебельная, стяжная, концевая.
Конструкция и размеры гаек Эриксона
Современные производители предлагают множество различных видов гаек Эриксона, которые отличаются конструкцией шлицев (плоский, крестообразный, шестигранный), размерами, типом покрытия. Специального стандарта, регламентирующего выпуск данных метизов, нет. Поэтому приходится ориентироваться на ГОСТ 5927-70 – общий норматив на шестигранные гайки.
В мебельном производстве используются гайки Эриксона со следующими параметрами:
Гайки Эриксона используются в паре с мебельными винтами. Монтаж производится в заранее подготовленное отверстие, которое должно быть немного шире наружного диаметра гайки. Для установки используется торцевой шестигранный мебельный ключ.
Материалы и покрытия
Готовая мебель должна выглядеть эстетично. Поэтому к внешнему виду гаек Эриксона предъявляются довольно серьезные требования. Для производства метизов используются такие материалы:
Гайки Эриксона могут использоваться только для соединения деревянных деталей. Скреплять с их помощью металлические элементы не рекомендуется.
Чаще всего для улучшения эстетических характеристик гаек Эриксона применяют такие виды покрытий:
Гост р 53664-2009 болты высокопрочные цилиндрические и конические для мостостроения. гайки и шайбы к ним. технические условия
Особенности эксплуатации
Самостопорящиеся гайки – это усовершенствованные механизмы, которыми скрепляют агрегаты, что подвергаются высоким вибрационным нагрузкам и ударным манипуляциям. Если обычный крепеж после нескольких ударов может расколоться, то самоконтрящийся нет. Готовый метиз должен характеризоваться надежностью стопорения, легкостью закручивания резьбы. При этом мастеру стоит знать, что резьбу такой гайки можно открутить и закрутить не одноразово. В принципе работы самостопорящегося метиза находится фрикционное стопорение, благодаря которому обеспечивается высокий уровень трения в резьбовых витках. В идеале такую гайку нужно закручивать правильной стороной, после этого подвергать термической обработке.
Чтобы предотвратить раскручивание крепежа, стоит выполнять следующие рекомендации:
Трудностями в использовании самоконтрящихся гаек можно назвать следующие:
Самостопорящиеся крепежи не раскручиваются, поэтому их надежность особенно актуальна при изготовлении самолетов и ракет. Они пришли на замену стандартным гайкам с меньшей эффективностью и сложностями в закручивании. Этим механизмам нестрашны вибрации и колебания, поэтому при возможности выбора специалисты советуют покупать самоконтрящийся крепеж.
О самоконтрящихся гайках смотрите в видео ниже.
Обзор видов
Наиболее распространенный тип мебельной гайки Эриксона — покрытый слоем цинка. Подобное покрытие обеспечивает превосходный эстетический вид, а не просто защиту от коррозии. Дополнительный металл наносят с использованием гальванической ванны. Его слой сравнительно тонок, но этого уже достаточно для придания необходимых качеств. В продаже встречаются также гайки Эриксона, гальванически обработанные латунью.
Этот металл также успешно защищает от коррозии. Эксперты отмечают, что латунированный тип крепежа отличается привлекательным желтоватым окрасом. В отдельных случаях применяют покрытие никелем
Стоит также обратить внимание, что некоторые гайки Эриксона изготавливаются без специального покрытия. Но в таком случае, несмотря на более выгодную цену, они оказываются недостаточно долговечны
По выбору пользователя изделие оснащается плоской головкой или же цилиндрической головной частью.
Плоская головка пользуется большой популярностью. Это решение обеспечивает малую заметность установленного крепежа
Поэтому соединение оказывается исключительно эстетично (это важно не только для мебели, но и для различных лестниц, перегородок, интерьерных конструкций). Независимо от исполнения головной части гарантируется отличная сохранность соединяемых конструкций
Обычно для производства гаек Эриксона берут нержавеющую сталь с повышенным содержанием углерода; технические характеристики сплава надо уточнять дополнительно.
Что это такое?
Крепежный элемент в виде самоконтрящейся гайки рекомендован как соединительная деталь между элементами различных конструкций. Стандартные метизы можно накручивать только на изделия, которые имеют резьбу. Чтобы в этом случае соединение было прочнее, его можно усилить при помощи гровера, шплинта, шайбы. У самостопорящейся гайки имеется стопорное нейлоновое кольцо, поэтому она может быть использована самостоятельно, без дополнительных креплений. Преимуществом метиза, изготовленного по ГОСТ, является то, что он работает высококачественно и надежно соединяет элементы между собой. Если потребитель отдает предпочтение самоконтрящейся гайке, это значит, что он может быть уверен, что этот метиз изготовлен из стали высокого качества и при этом имеет цинковое антикоррозийное покрытие.
В конструкции данного вида метиза имеются следующие составные:
Обзор видов
Как и любой другой метиз, самоконтрящаяся гайка реализуется в нескольких разновидностях.
Стоит выделить несколько самых распространенных моделей самостопорящейся гайки.
Размеры
Изделия категории М6 имеют стандартизированную длину 1,2 см. Габарит под шестигранник при этом составляет 0,5 или 0,4 см. Длина создаваемой резьбы будет равна 0,7 см. Её шаг строго стандартизирован — 0,1 см.
Отдельно стоит сказать про гайку формата М3. Это изделие выпускается только в категории точности А. Высота варьируется от 0,215 до 0,4 см. Наименьшая высота захвата при использовании ключа равна 0,172 см. Диаметр варьируется от 0,3 до 0,345 см. Шаг резьбы принимается по умолчанию 0,05 см.

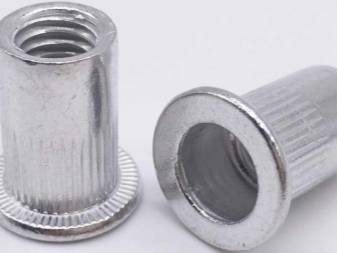

Стоит учитывать, что диаметр описанной окружности отличается в зависимости от использованного стандарта. По DIN 934 он равен 0,601 см. По ГОСТ 5915-70 он несколько меньше — 0,59 см. А вот габарит под ключ в обоих стандартах одинаков и составляет 0,55 см. В некоторых случаях применяют эриксоновские гайки с накаткой.
Именно таково типичное изделие М4. Диаметр составляет 0,57 см. Полукруглая головка имеет размер 0,8 см. По умолчанию большинство таких гаек покрывается белым цинком. В стандартную упаковку входит до 10 тысяч экземпляров. Правда, такие крупные заказы в основном делают только мебельные фабрики.
Немного отличается эриксоновская гайка М5. «Тело» такого крепежа имеет размер 0,65 см. Габарит полукруглых головных частей может достигать уже 1,2 см. Часто практикуется оксидирование конструкционного металла. В целом, как уже говорилось, это один из самых «ходовых» вариантов.
Изделия формата М12 практически нигде не производятся, и в каталогах не фигурируют (их делают только в единичных случаях на заказ). У гайки Эриксона категории М8 размер общего сечения равен 1 см. При этом габарит плоской головки может достигать 1,5 см. А суммарная длина конструкции составляет 1,35 см. У М10 соответствующие параметры равны:
3 см (в полукруглом варианте);
В следующем видео рассказывается, как выбрать и установить гайку.
Особенности и назначение
Внешне гайка Эриксона похожа больше всего на старомодную шляпу «цилиндр». У неё даже есть специальные «поля». Внутри крепёжного метиза (в его цилиндрической части) наносится специальная резьба. Головная часть оснащается шлицом с 6 гранями. Ключевое применение гаек Эриксона — мебельная отрасль.
Изготовители корпусной мебели по всему миру используют это изделие предельно широко. Такой крепёж не просто соединяет разные конструктивные части, он плотно прижимает их друг к другу. Тем самым решается проблема, которую создавало десятилетиями применение традиционных разборных соединений, не обеспечивавших подобную силу прижима. В подавляющем большинстве случаев люди покупают гайки размерного ряда от М5 до М10 (о чём ещё пойдет речь дальше). Конструктивное исполнение крепежа Эриксона даёт возможность использовать торцовый ключ с 6 гранями.
Он обеспечивает удобную установку крепежа в рабочее положение, независимо от плоскости. Поэтому срок выполнения монтажных работ уменьшается в несколько раз, и даже не потребуется вспомогательных агрегатов и приспособлений.
Поэтому придётся руководствоваться положениями общего норматива про шестигранные гайки. А это ГОСТ 5927-70, принятый в далёком 1970 году. Стандарт вводит следующие требования:
сечение резьбы не менее 1,6 и не более 48 мм;
возможность использования односторонней фаски (в одной из модификаций);
ограничения по массе гаек (в приложении);
норматив диаметра описанной окружности;
определённый габарит «под ключ»;
нормы, регулирующие крупный и мелкий шаги резьбы;
заданная высота изделия.
Длина эриксоновских гаек варьируется от 1,45 до 2,3 см. Их размер под ключ может составлять 0,4-0,6 см. При этом внешнее сечение головки составляет 1,5-2,2 см, а внешнее сечение втулки — от 0,89 до 1,2 см. Вместе с этим крепежом могут использоваться мебельные винты с шестигранником внутри либо с прессшайбой и прямым шлицем. Точными аналогами гайки Эриксона будут изделия с ассортиментными обозначениями:
Чаще всего подобный крепёж используется не в «чистом виде», а в связке с профильными шайбами. Основная задача шайбы — дополнительно сократить механическое воздействие на все соединяемые поверхности.
Гайка эриксона что это такое
Параметры гаек Эриксона определяются международными стандартами ISO.
Диаметры резьбы типовых гаек составляют от 5 (мм) до 10 (мм), диаметры шляпок гаек – от 12 (мм) до 30 (мм).
Основные размеры мебельных гаек Эриксона для скрепления деревянных элементов корпусной мебели из фанеры, ДВП, ДСП, OSB, МДФ в соответствии с рабочей документацией производителей и положениями ISO (Международная организация по стандартизации):
Единицы измерения параметров гаек Эриксона – миллиметры (мм).
Наиболее распространённые типоразмеры мебельных гаек Эриксона (формат обозначения габаритных размеров – диаметр резьбы):
Конструкция этого типа крепежа включает в себя ножку с внутренней метрической резьбой и плоскую или полукруглую шляпку, гайка Эриксона является ответной частью мебельного болта по ГОСТ 7801, DIN 607 или другого крепежа с наружной резьбой.
Существует много разновидностей гаек Эриксона, отличающихся длиной и диаметром тела, конструкцией шлицев (внутренний шестигранник, крестообразный, плоский), типом покрытия.
К изделию предъявляются высокие эстетические требования, поэтому заготовки гаек покрываются защитным слоем, обычно это гальваническое цинкование, латунное или бронзовое оксидирование, никелирование.
Важно: как правило, гайки Эриксона используются с профильными шайбами, которые сокращают механическое воздействие на соединяемые поверхности.

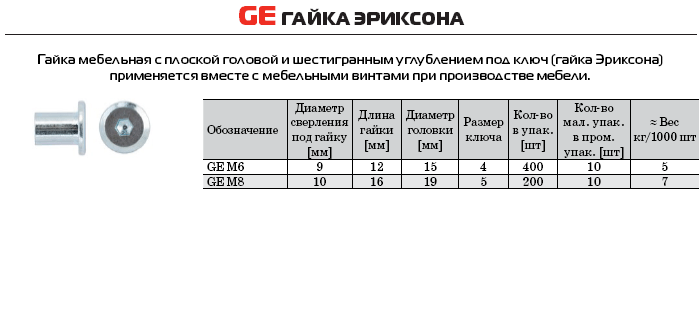

Подробные данные по основным размерам мебельных гаек Эриксона представлены в таблицах ниже.

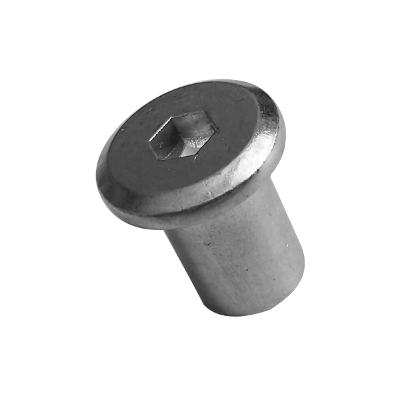

Гайка Эриксона представляет собой крепеж в виде цилиндрического корпуса и головки. На внутреннюю часть элемента нанесена метрическая резьба, на головке имеется шлиц под шестигранный инструмент. Такая конструкция позволяет монтировать крепеж в любой плоскости, что является его преимущественной стороной.
В мебельном производстве используют разные виды крепежного элемента этой категории. Поэтому мы подробно рассмотрим характеристики каждого из них и выясним, как они применяются на практике.
Специфика и назначение
По внешнему виду крепеж напоминает цилиндр с полями, внутри которого нанесена резьба. Основное назначение – сборка мебели. Применение гайки позволяет плотно и прочно соединять различные элементы конструкций.
При этом используется шестигранный торцовый ключ, с помощью которого можно быстро и качественно произвести монтаж в любой плоскости. Благодаря такой установке, значительно сокращается время на выполнение работ и не требуется применение специфического оборудования.
Специальный стандарт на такой крепеж отсутствует, поэтому на практике руководствуются ГОСТом, разработанным для шестигранных гаек. Согласно его положениям, регламентируются такие параметры изделия:
Длина метиза составляет 14,5 – 23,0 мм, параметры под ключ – от 4,0 до 6,0 мм. Вместе с ними могут применяться винты с шестигранником во внутренней части или с пресс-шайбой. Гайка часто используется вместе со специальной шайбой, которая защищает соединяемые поверхности от механического воздействия.
Гайка Эриксона предназначена для применения исключительно на деревянных конструкциях, изделиях из МДФ, ДСП. Категорически запрещается использовать их для сборки металлоконструкций, а тем более, элементов транспортных средств. Для таких целей выпускают специальные виды крепежей.
Виды и характеристики
Гайки классифицируются следующим образом:
Изготавливают метизы из алюминия или высокоуглеродистой стали. Необработанные метизы при воздействии влаги покрываются коррозией, утрачивают прочность и со временем разрушаются. Они – недорогие, но недолговечные и могут эксплуатироваться только в сухих условиях со стабильным температурным режимом.
В зависимости от типа обработки метизы бывают:
Чаще всего, используют метизы с оцинкованным покрытием. Небольшой слой цинка наносится гальваническим способом и защищает поверхность от коррозионного поражения, которое может развиться под воздействием повышенной влажности.
Также применяют обработку латунью или никелем. Конструкции, соединенные такими крепежами, могут эксплуатироваться практически в любых условиях. Латунные метизы имеют красивый золотистый цвет.
Гайки могут иметь цилиндрическую или плоскую верхнюю часть. Чаще всего, на фабриках используют изделия с плоской головкой, которая делает крепеж практически незаметным после установки. Поскольку внешняя поверхность фасада не портится лишними деталями, крепеж с плоским верхом применяют при производстве мебели, лестниц, перегородок и различных предметов интерьера.
К общим преимущественным характеристикам гаек относится:
Используются метизы для соединения отдельных частей или модулей мебели – стульев, столов, шифоньеров. Чтобы произвести монтаж, потребуется специальный шестигранный ключ, подобранный под размер шлица, или шуруповерт с подходящей насадкой.
Предварительно в деревянной поверхности просверливают монтажное отверстие, которое по диаметру и длине должно соотноситься с параметрами крепежного элемента. После сверления полость отверстия очищают от стружки и пыли и помещают в него винт соответствующего типоразмера. С помощью втулки фиксируют элементы.
Чтобы метизы отвечали заявленным параметрам и стандартам качества, следует приобретать их в специализированных компаниях, которые сотрудничают с производителями, предоставляют сертификаты, паспорта и другие документы на крепежные метизы.
