Установка динамиков в задние двери
Вот такие динамики были куплены:
Садимся на переднее сидение железного коня, и против его воли указательным пальцем зацепляем в нижнем левом углу рамку от магнитолы и тянем ее на себя. Снимается она легко, там нет никаких секретных защелок потому все просто.

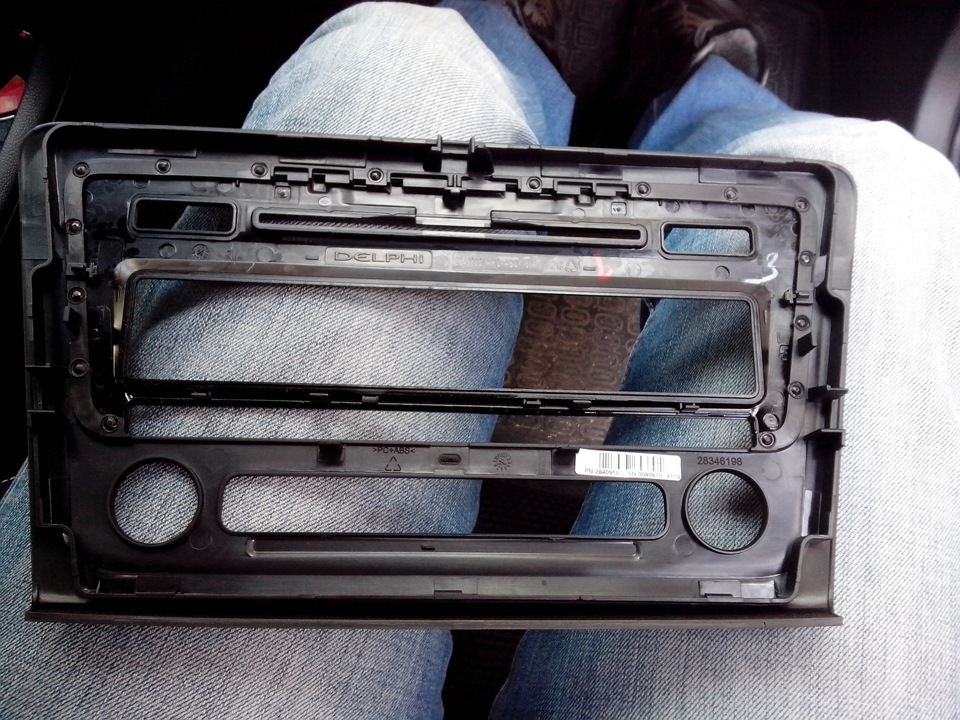

После снятия рамки видим ставшую уродливой магнитолу, и не долго думая откручиваем по четырем углам винты торкс. И вуаля, она уже у нас в руках.
Приношу свои извенения, но забыл сфоткать заднюю часть магнитолы и как подключен кабель на динамики, просто делал по аналогии как на Фабушке и даже не заметил как уже закончил, сложного там ничего нет, требуется 4 лямельки и остное зрение которое не даст перепутать «+» и «-» =).

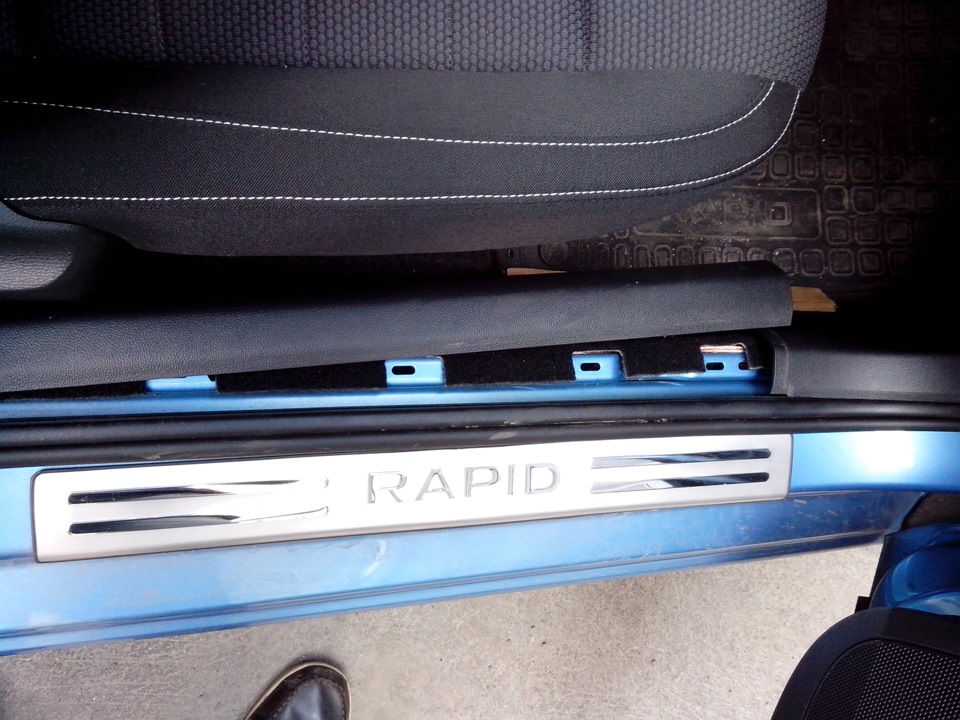

Дальше начинается беда — бедовская, больше всего мне не нравится разбирать обшивку авто. Начитаем с порогов, отстегивать его лучше с начала (ближе к бардачку), получается что — то вроде этого.
Одновременно разбирая обшивку, протягиваем кабель, класть его лучше под войлок находящийся под обшивкой (ну мне так кажется =))) что бы избежать каких либо дребизжаний и сверчков.

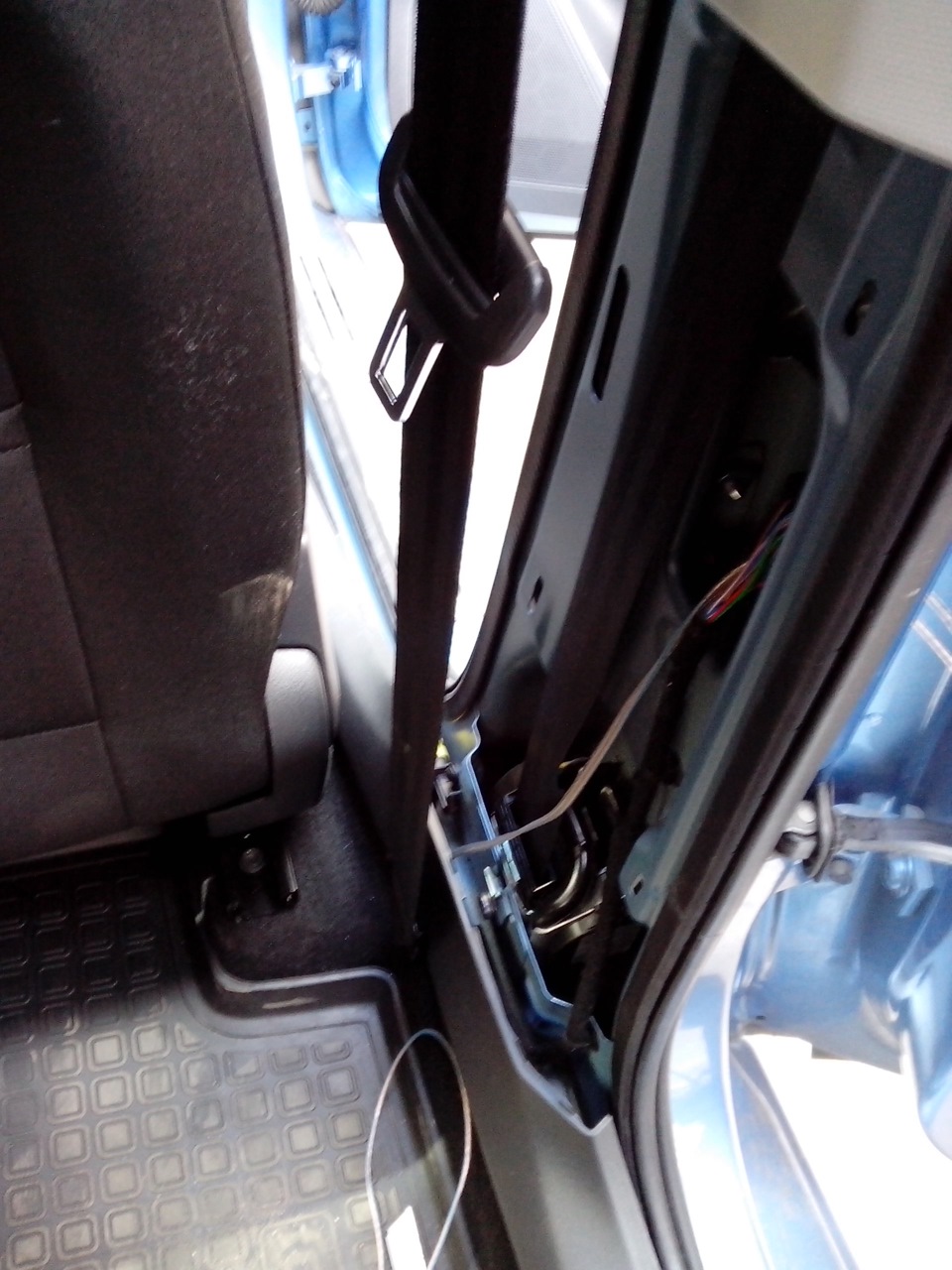

Дальше пробираемся к стойке, стойку разбирать надо с верхней ее части, где идет крепление ремня безопасности. Говорим себе — Я МУЖИК! и поддев пальцем нижний край нежно тянем вверх =), там 4 заклепки, после снятия первых 2-х, остальные отстегиваются легко. После этого отстегиваем нижнюю часть стойки, там все теже 4 заклепки, но отстегивать лучше с верха. И что мы получаем.

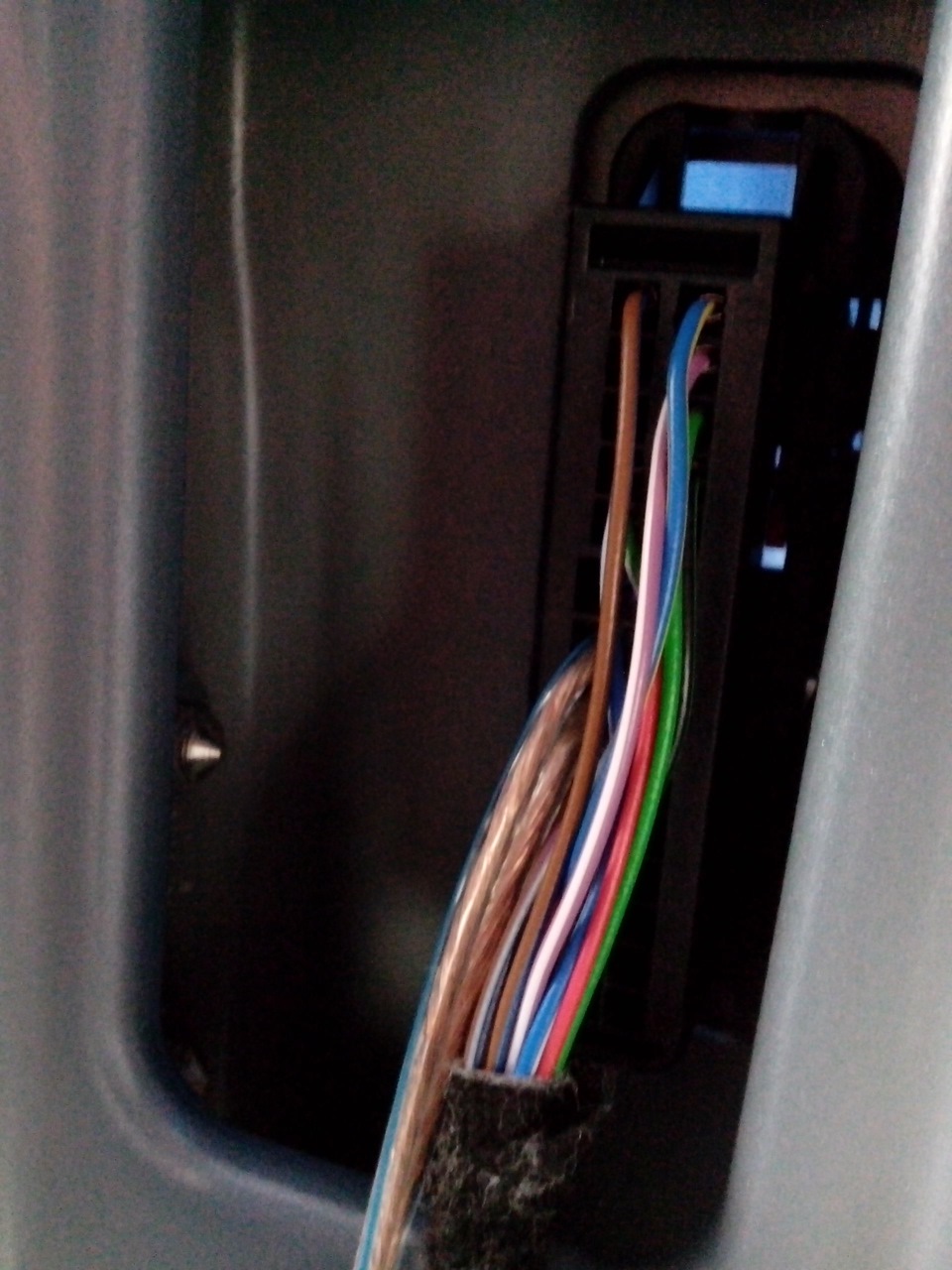

Протягиваем наш кабель вдоль стойки и дойдя примерно до середины стойки возникает вопрос — «Да что за. «
Но бояться не надо, а надо только радоваться тому как Шкода цивилизованно начала проводить проводку в задние двери. В этом переходнике есть большое кол-во пустых (не занятых) входов, Выбираем на свой вкус 2 входа и рассверливаем (в моем случае расплавляем) сверлом диаметром 1,5 — 2 мм (т.к. кабель наш 2*1.5). С обратной стороны находится точно такой же переходник, только он закрыт резиновым кожухом.

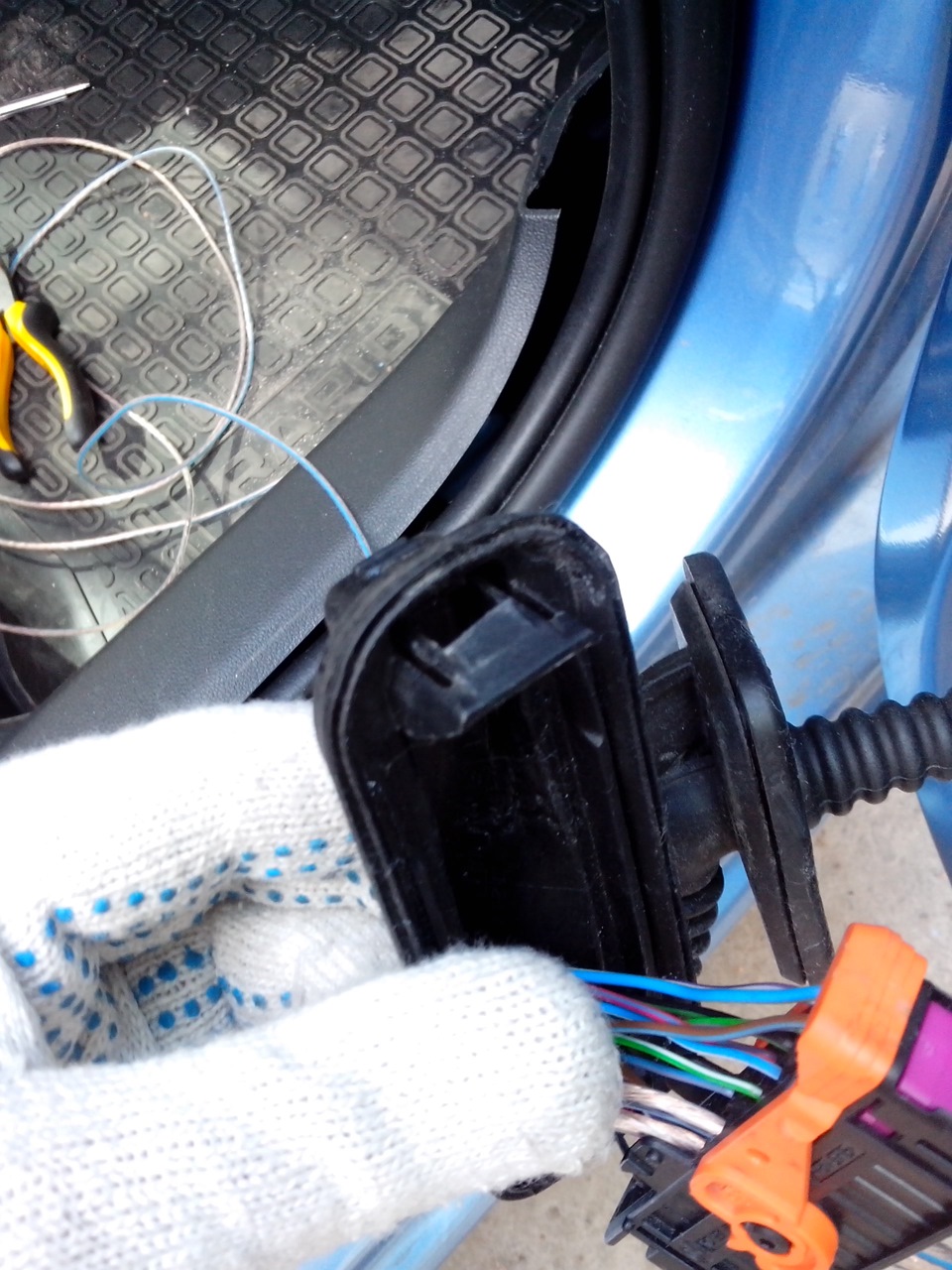

Далее в ответной части переходника делаем все те же отверстия (главное сделать их симметрично иначе потом просто не соедините переходник обратно), получается так.

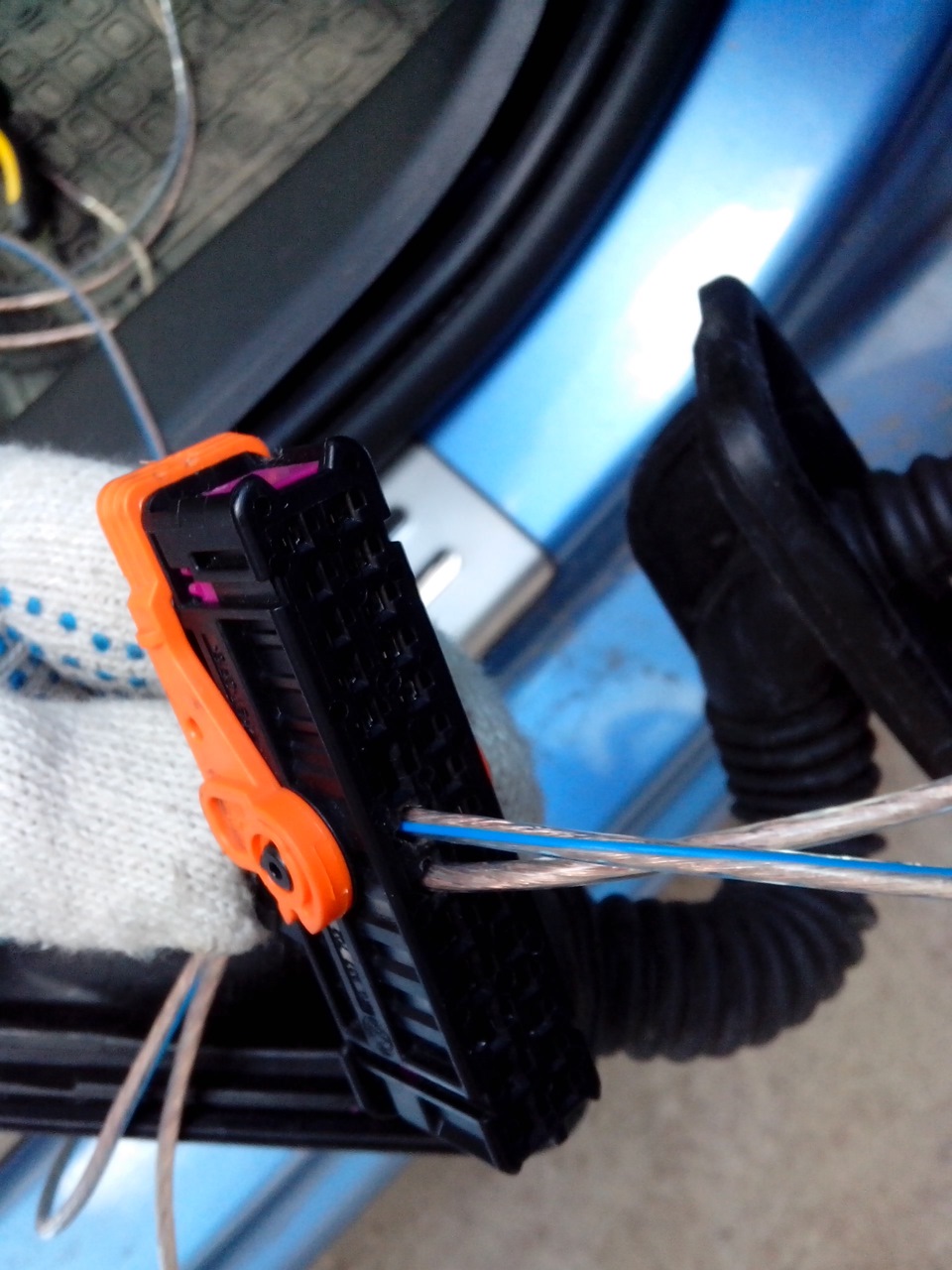

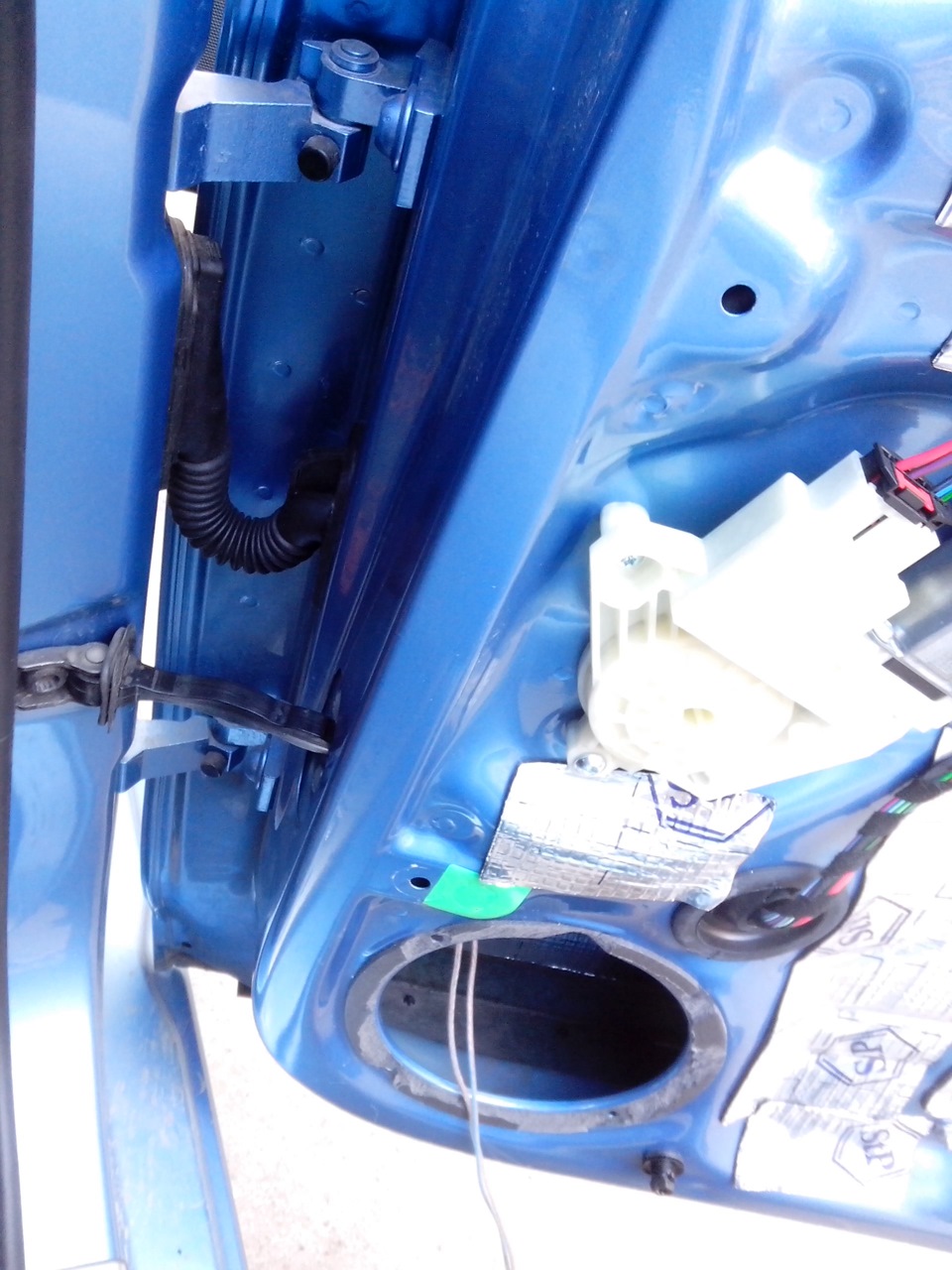

Далее начинаем протягивать кабель в саму дверь, для этого просовываем в отверстие для динамика переходник, резиновый кожух и заглушку через которую кабеля попадают в дверь, делаем аккуратный надрез в нижней части заглушки и пропускаем туда наш акустический кабель (для этого я использовал одинарный жесткий кабель 1*0,5).

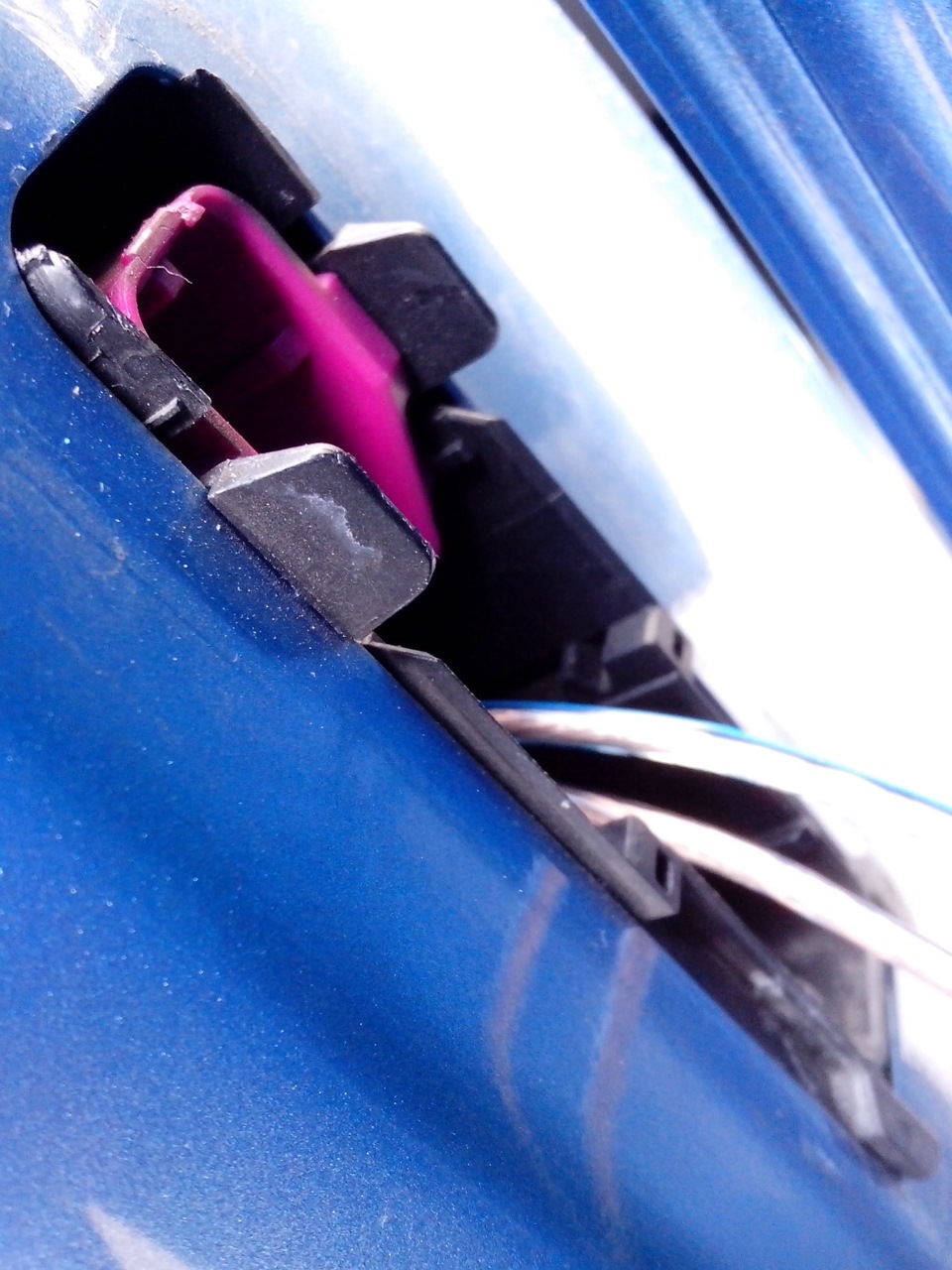

Далее устанавливаем все назад и видим такую картину.
Смотрим на нашу дверь и видим небольшую круглую заглушку над отверстием НЧ динамика, именно через нее провод для ВЧ попадет на свое место. Снимаем заглушку (тянем ее на себя) и в нижней части делаем надрез через который протаскиваем кабель.

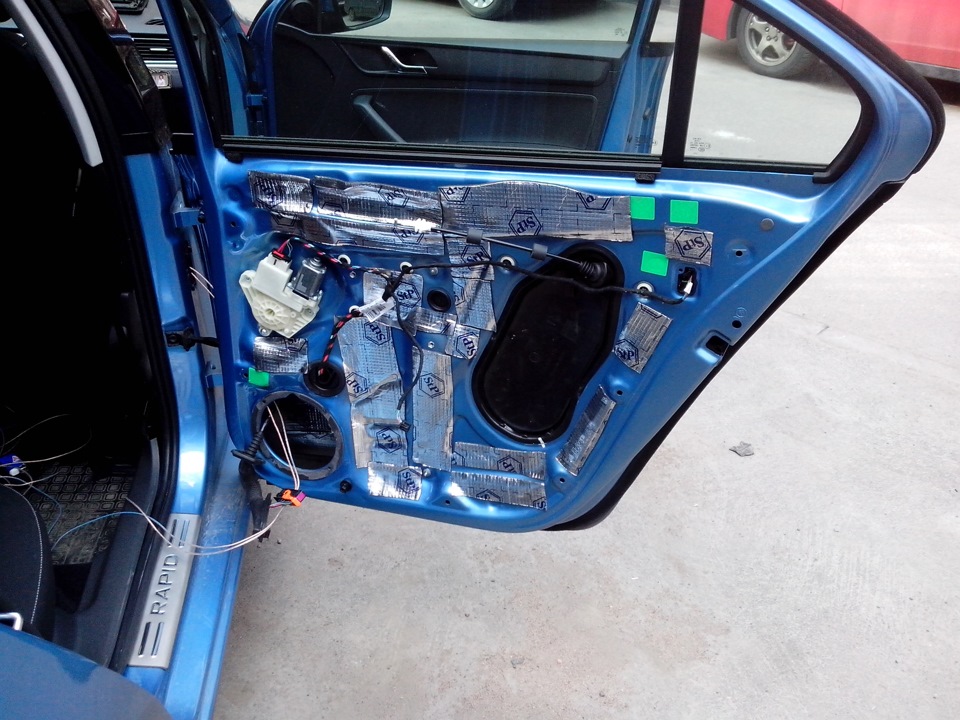

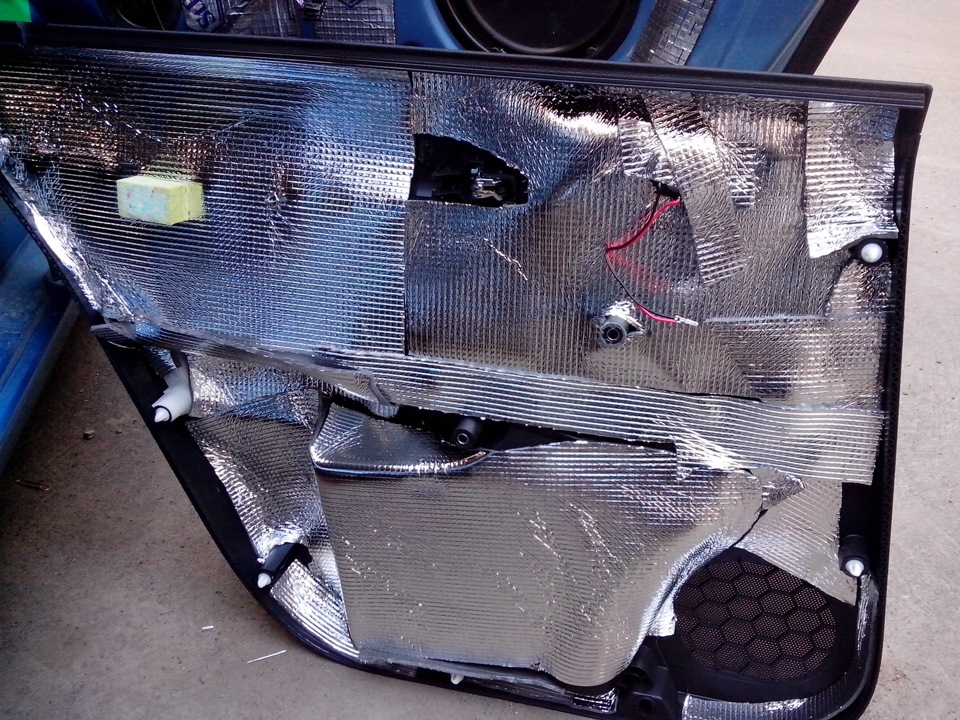

С прокладкой кабеля закончили, что качается вибро и шумо защиты, об этом я тоже позаботился и все возможные места были проклеены шумкой и виброзащитой. (внутри двери особо проклеить ничего не удалось, т.к. вся дверь как паутина в ребрах жесткости, и это меня порадовало.)
Скажу сразу, что в комплекте есть подиумы, но они достаточно маленькие, и для того что бы защитить динамик от воды было принято решение из подручных средств соорудить козырек, по которому вода будет стекать в дренажные отверстия избегая попадания на динамики.
Следующий этап это крепление «подиумов» если их так можно обозвать =), крепим их на заклепки.

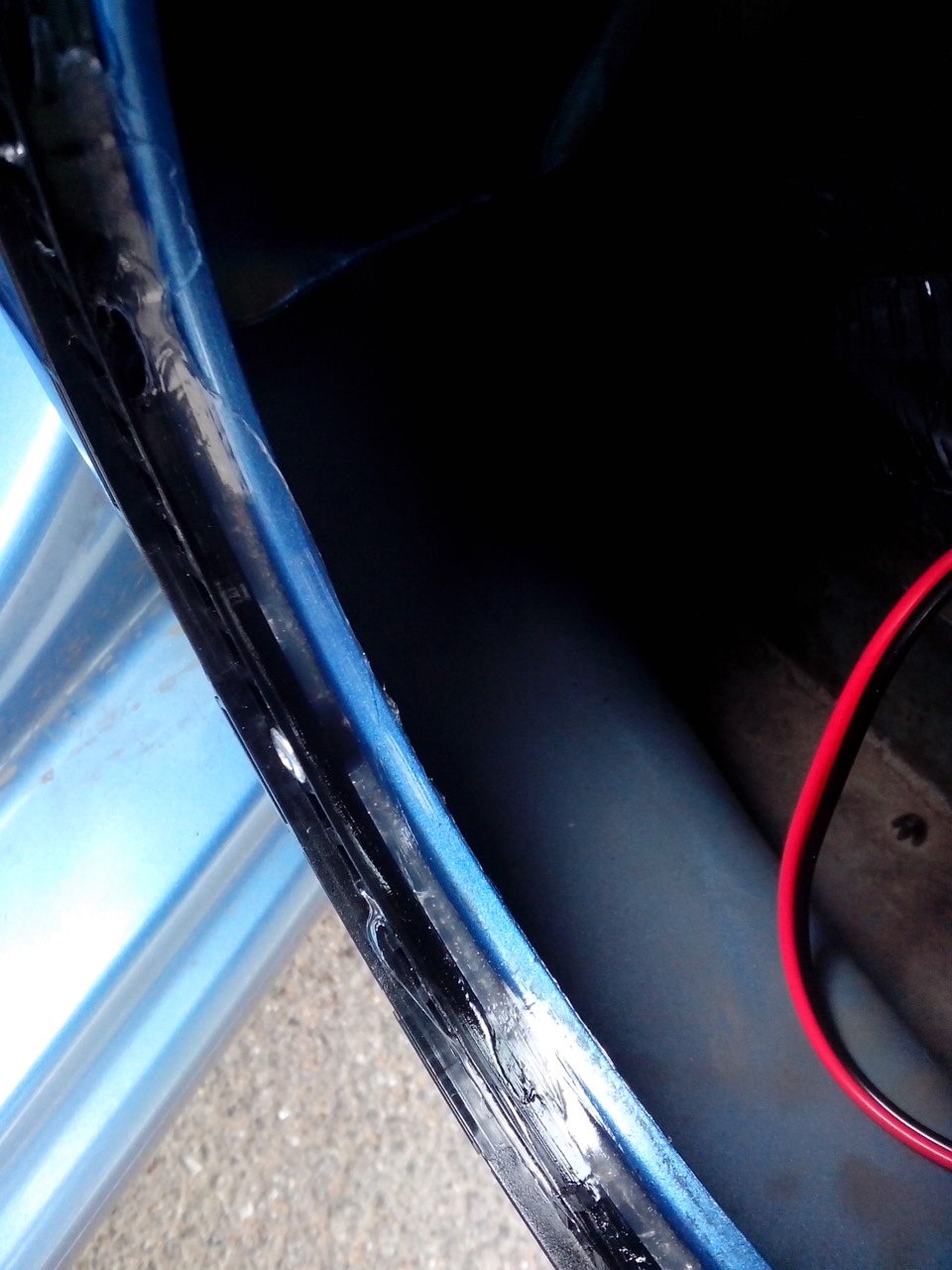

Следующий этап — за герметизировать все основательно, что бы забыть все раз и навсегда. Для герметизации используем заранее купленный баллон силикона (термостойкого для наружних работ)
Дальше вставляем динамики на свои места, и тоже герметизируем.
К большому сожалению на этой фотографии сел телефон, и фотоГ больше не будет, но попрубую так описать. После того как все за герметизировали, берем кусочек пластика и все равномерно распределяем, излишки герметика убираем. И вот основная работа закончена.
Теперь главное не забыть подключить все провода (доводчик стекол, провод он ВЧ) и тросик открывания двери на карту двери, проверить все ли заклепки находятся на месте (в карте их там 7шт.) и начиная с верха двери (вставляем выступ карты за стекло) начинаем защелкивать наши заклепки. После того как защелкнули заклепки, в нижней части карты есть пластиковый болт (который прижимает карту плотно к двери) поворачиваем его на 90 градусов и чувствуем что карту теперь не оторвать и ломом =), далее прикручиваем еще 2 болтика находящихся в ручке карты и вуаля, на железном коне теперь не 4 а 8 динамиков, и мысль об этом радует душу а звук — слух =)
Установка динамиков в задние двери+вибро- и шумоизоляция дверей
Для улучшения звучания акустики было решено установить динамики в задние двери и сделать вибро и шумоизоляцию. Выбор пал автомобильную акустику JBL CS760C.
Характеристики:
Общие характеристики
Тип компонентная АС
Типоразмер 16 см (6 дюйм.)
Количество полос 2
Мощность 50 Вт (номинальная), 150 Вт (максимальная)
Чувствительность 92 дБ (2.83 В/м)
Диапазон воспроизводимых частот 55 — 20000 Гц
Импеданс 4 Ом
Кроссовер
Внешний кроссовер есть
ВЧ-динамик
Конструкция поворотная
НЧ-динамик
Размеры 165 мм
Материал диффузора полипропилен
Установочная глубина 143 мм
Установочное отверстие 59 мм

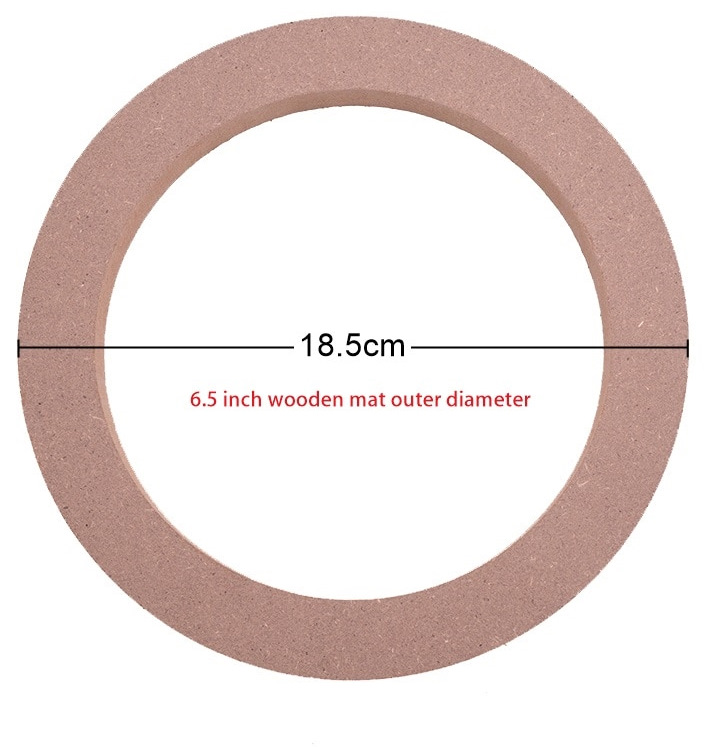

Далее заказал на aliexpress.ru проставочные кольца 4шт. (18,5см внешний диаметр и толщина 18мм), склеил по два кольца (чтобы получить толщину 36мм). Затем просверлил отверстия под крепёж (использовал нержавеющие винты под шестигранник с гайками, граверами и шайбами), на день замочил в олифе.

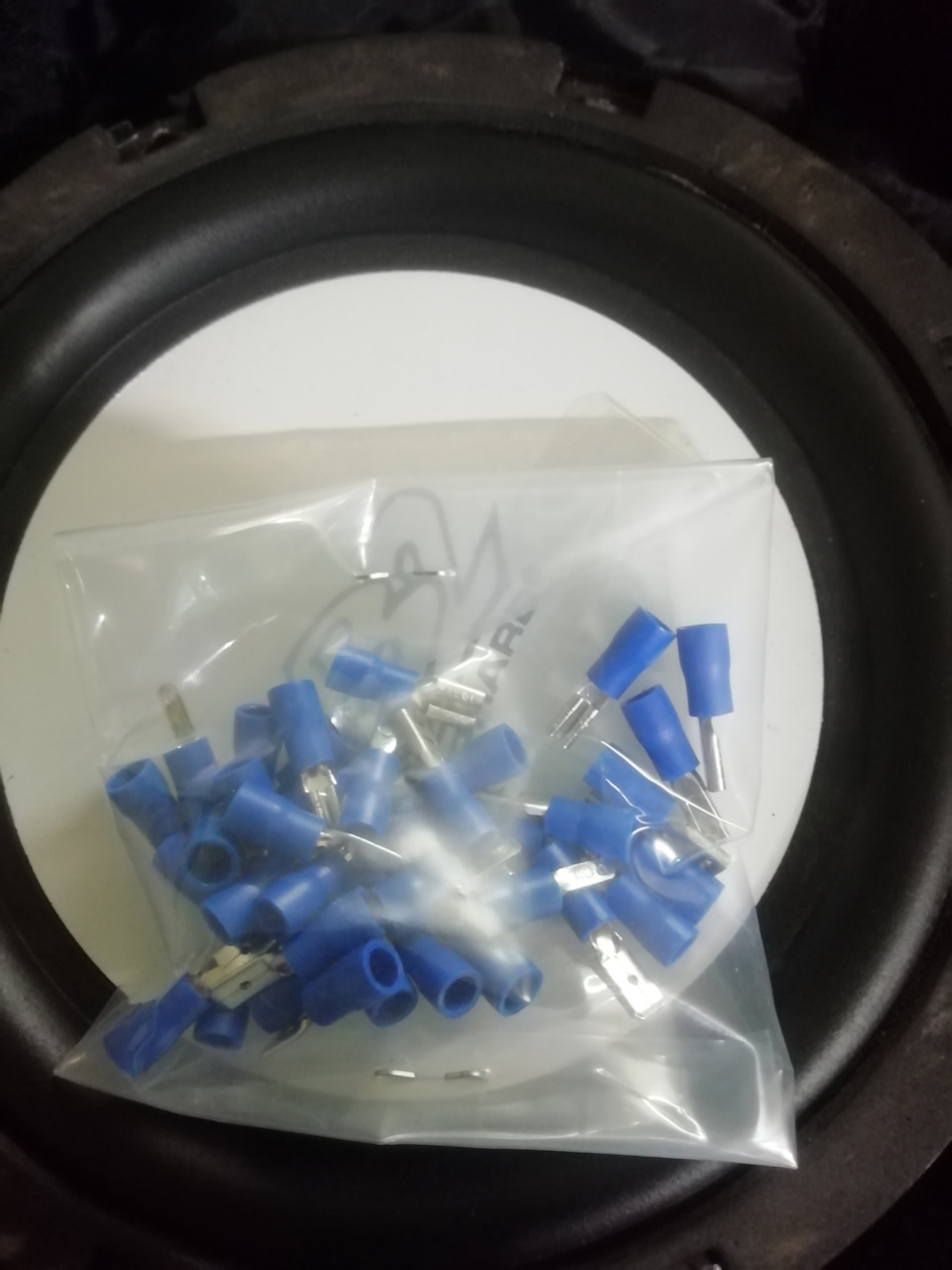

Так же заказал на aliexpress.ru пины 2.5mm2 000979225E (мама 8шт.)
обжимку заказал там же (SN-48B можно комплект, вторая для обжимки кольцевых наконечников).
Купил провод медь 2.5mm2 с красной маркировкой плюса (15 метров). Термоусадка под провод у меня была (поэтому жёлто-зелёная), а так берите любую диаметром от 1 до 4 (можно разделить по цветам плюс и минус).
Теперь по шумке.
Материалы и инструменты:
1.Виброизоляция STP Aero
Основные характеристики: количество листов 10 шт. (брал упаковку, чтобы ещё на багажник осталось), габариты (ширина листа 47 см, длина листа 75 см, толщин 0.2 см, способ установки/ самоклеящийся.
2.Шумоизоляция StP Accent Premium
(4шт.)
Характеристики: Звукопоглощающий материал, с черным металл. слоем+мастика, 10 мм, 1х0.75 лист
3.Валик монтажный 40 мм STP.
Шаг1 Снимаем обшивку дверей. (Все операции проводить при жаркой погоде, чтобы не сломать пластик)
Сначала снимаем накладку на карте двери пластиковой лопаткой (осторожно, чтобы не поцарапать).Лопатку лучше вставлять снизу. Вставляем съёмник (лопатку), тянем на себя и снимаем пластиковую накладку, которая держится на клипсах.
Потом выкручиваем два винта отверткой, которая идет в комплекте инструментов с Рапидом.
Далее ключом на 10 проворачиваем на 90гр пластиковый болт снизу по центру кары, отщелкиваем клипсы.
Отщелкивать лучше съёмником клипс. Отсоединяем питание стеклоподъёмников, штатного светодиода сигналки и блока регулировки зеркал. В итоге отсоединяем тросик ручки открывания двери, нажимаем на пластиковый зажим и вынимаем.
Приступаем ко второму шагу.
Шаг 2: Вырезаем кусочки из виброизоляции и с помощью валика и фена раскатываем STP Aero внутри двери, где достанем. Кусочками обклеиваем наружную часть двери.
Шаг3: Вырезаем кусочки из шумоизоляции StP Accent Premium (можно использовать шаблоны из картона). Поверх виброизоляции полностью закатываем шумоизоляцию, на наружной поверхности двери не надо.
Шаг 4: Обклеиваем внутреннюю часть дверной карты кусочками виброизоляции STP Aero. Потом по кромке проклеиваем маделином и прикрываем всё это Бипласт 10 К.
Следующим этапом устанавливаем акустику. Для чего протягиваем провода слева и справа от ГУ swing к задним дверям, предварительно сняв пластик порогов, пластик между дверьми и снимаем бардачок.
Снимаем ГУ специальными съёмниками (можно использовать пластиковые карты).
Провод обматываем в изоленту (желательно тканевую) и цепляем стяжками к штатной проводке.
Снимаем шлейф с разъёмом задней двери и обжимаем, усаживаем в термоусадку провода с пинами, устанавливаем в разъём пины 2.5mm2 000979225E мама (контакты 21 и 22). Пины удобно вставлять специальным инструментом- aliexpress.ru/item/329476…s-id:aerPdpSubstituteRcmd, scm-url:1007.33958.210224.0, pvid:61ee0893-1894-4a62-805a-ba3b132ecf43, tpp_buckets:21387%230%23218179%230&_ga=2.247642375.181132523.1621884541-1509436342.1621681337
Аналогично со второй дверью. Теперь крепим на двери проставки динамиков на нержавеющие винты, просиликонив место крепления. Желательно поставить козырьки защиты над динамиками, чтобы на них не попадала вода.
Я ставить не стал, так как динамик не выходит за пределы проставки и все контакты заизолированы термоусадкой, пока полёт нормальный- воды нет.
Устанавливаем пищалки на карты двери с помощью клеевого пистолета, штатные места пищалок пришлось подрезать. Устанавливаем твиты (кроссоверы) на резиновую заглушку в двери, предварительно обклеенную виброй.
Устанавливаем карты на места, предварительно подключив пищалки к твитам. Устанавливаем всю обшивку на место. Подключаем провода к ГУ swing, установив пины и обжав провода с пинами.
Ставим свинг на место и адаптируем динамики ВАСЕЙ диагност.
Активация динамиков задних дверей после самостоятельной доустановки (Swing/Bolero/Amundsen)
Блок 5F –
Кодирование – Длинное кодирование –
байт 4 – биты 0
Установка задних динамиков в Рапид
Перепост с украинского форума Рапида
Установка динамиков в задние двери Шкоды Рапид. Детальное описание с фото.
Так как в самых ходовых комплектациях Action и Ambition производитель в задние двери динамики не ставит, за что им большой минус. Было решено их туда установить самостоятельно.
Для установки были приобретены оригинальные динамики. Задние динамики на Рапиде такие же, как в передней и задней дверных панелях Октавии А5. Широкополосный динамик диаметром 160-165 мм, пиковая музыкальная мощность 50W, сопротивление 4 Ом.
Оригинальные динамики идут в подиуме и их диаметр 18 см хотя посадочное место на 16 см. При подборе неоригинальных динамиков надо учитывать не только радиус, а глубину посадочного места, которую можно варьировать путем изготовления подиумов для динамика.
Для относительно опытных, скажу сразу, установка займет около шести часов, так как многое требует терпения и внимания.
Необходимо запастись термоусадочной трубкой разных диаметров, хорошей изолентой, пластиковыми стяжками. Если вы хотите что бы подиум от динамиков был закреплен к металлу дверной панели в штатные отверстия, Вам понадобится заклепочник с заклепками соответствующего диаметра. Кроме того, не помешал бы специальный съемник, для разжатия пистонов панели:
Установка.
Первым делом снимаем карту задней двери. Для этого поверните на 90° черный штырь в углубление в нижней части панели (ключ №10). Затем найдите первый пистон и отстегните их все по порядку (это хорошо делать при помощи съемников, без них это страшно, потому что панель скрипит и боишься сломать пистоны). Другие пистоны (всего 7 пистонов) по периметру идут достаточно легко. Отсоединяем трос ручки открывания двери. При наличии электрического стеклоподъемника отсоединяем разъем от кнопки. Панель снимаем вверх от верхнего молдинга стекла.
Снимите прямоугольную крышку защитной гофры, на стойке двери. Рассоединяем 28 пиновый разъем, потянув за оранжевый язычок.
Сожмите заглушку гофры в двери и протолкните всю гофру и разъем внутрь двери, и достаньте через отверстие для динамика. Снимите круглую заглушку на металлической панели двери.
Удалите изоляцию на концах гофры и других втулок, через которые вы будете протягивать кабель. Протяните кабель с двумя «мини-мамами» через резиновую круглую втулку, через клипсы, удерживающие проводку, через гофру к 28 пиновому разъему. Вставьте клеммы в разъем в положении 21 (черный провод) и 22 (черно-красный провод). Разъем имеет фиолетовый замок, который должен быть разблокирован.
Внимательно проверьте еще раз укладку кабеля по клипсам внутри двери, сильно не натягивайте кабель, оставляйте прогиб, учитывая место для стекла.
Заизолируйте все концы втулок, гофры плотно, что бы исключить попадание влаги внутрь.Сам кабель можно тоже пропустить в внутри термоусадочной трубки, для лучшей изоляции в ответственных участков внутри двери.
Выньте гофру из двери, установите на место круглую большую втулку на металлической панели двери. Установите на место дверную втулку гофры, подсоедините разъем на стойку. ОБЯЗАТЕЛЬНО ЗАЩЕЛКНИТЕ НА МЕСТО ПРЯМОУГОЛЬНУЮ КРЫШКУ РАЗЪЕМА НА ГОФРЕ, ЧТОБЫ НЕ СЛОМАТЬ ЕЕ ПРИ ЗАКРЫТИИ ДВЕРИ.
Теперь можно устанавливать на место сами динамики, которые в нашем случае одно целое вместе с подиумом. Для крепления использовались заклепки, но смело можно использовать и обычные болты.
Далее крепим пищалку в штатное место на пластиковой панели двери. Оригинальные пищалки становятся четко в размер, если вы будете крепить не оригинальные, значит необходимо подбирать их под размер посадочного места, предварительно сняв панель и замерив, либо использовать проставки. Для крепления их в родном месте лучше всего использовать термопистолет с пластиковыми стержнями.
На проводе идущем к твитеру необходимо не сильно плотно намотать демпфирующий цилиндрик размером около 0,8-1 см в диаметре, он будет не давать проводу болтаться и стучать внутри дверной панели. Можно примотать кусочек тонкого поролона, которым при продаже накрывают экраны каких либо гаджетов, но у нас как назло в нужный момент такого материала не оказалось.
Теперь необходимо провести провода от центральных стоек (28 пиновый разъем) непосредственно к магнитоле. Для этого необходимо снять облицовку средней стойки, облицовку порога и нижнюю крышку стойки. Этот весь пластик крепится в основном вот такими клипсами. Облицовка порога до конца не снимается но этого достаточно, что бы проложить провода.
Отсоединяем 28 пиновый разъем и подключаем, соблюдая аналогичную полярность, как и со стороны двери, провода в ячейки 21 и 22. С какой либо одной стороны помечаем провода цветными метками, чтобы потом возле магнитолы не гадать и не тратить время на поиски какой провод от правого канала, а какой от левого. Стараемся максимально прокладывать кабель в штатные клипсы, в которых идет проводка, на участках с большим расстоянием дополнительно фиксируем кабель с помощью пластиковых стяжек к штатной проводке. Провода ни где не должны болтаться, что бы при монтаже на место облицовочных панелей нельзя было их повредить.
Снимаем магнитолу, выводим провода и подключаем их в разъем, соблюдая соответствие каналам. В разъеме магнитолы тоже есть замок и он то же фиолетового цвета, его нужно отщелкнуть вверх, что бы вставить в шишку разъема клеммы, после его необходимо защелкнуть и клеммы зафиксируются.
Замена задних штатных динамиков
Всем добрый вечер) вчера приобрёл динамики, бу в хорошем состоянии, ну и сегодня решил запилить их в двери. Динамики alphard b2, 75 ват номиналом.
Загоняться как хотел с самого начала не стал и решил пока сменить на эти, а там видно будет. В течении недели потихоньку покупал вибру, брал двух миллимитровую. Также купил всяких разных клемм, пап и мам.

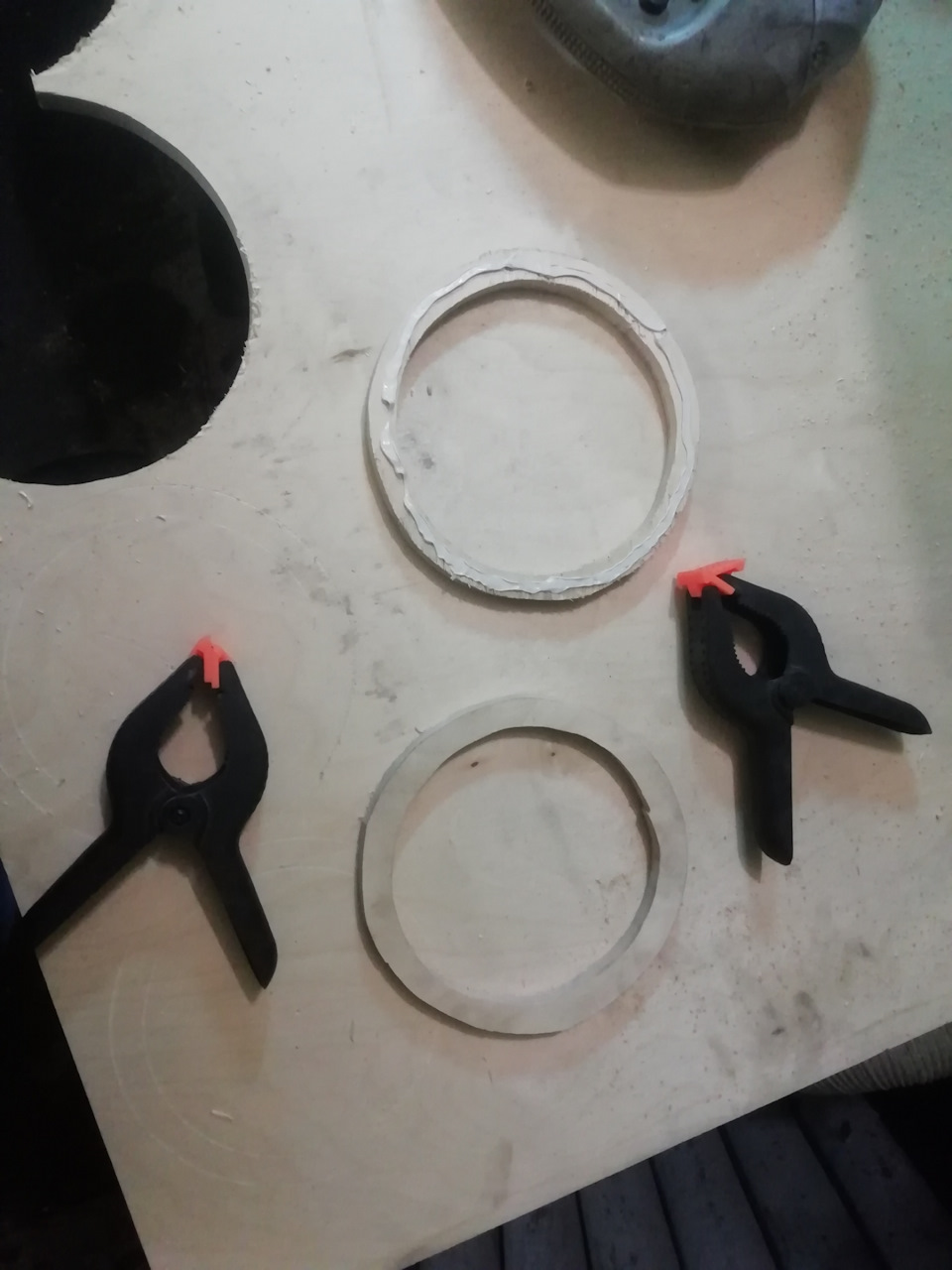

Пока дверь грелась и сохла, начал делать проставочные кольца.
Не помню толщину, кажется 16 мм, но пришлось склеивать два кольца между собой что бы получились потолще. Казырек сделал из вот тако пластиковой баночки, посадил его на герметик и шурупы.
Сверловка отверстий динамика совпала со свердловской отверстий в двери, поэтому наметил 4 отверстия на кольцах, засверлил милимитровым сверло и прикрутил кольца шурупами (клопами) к двери.

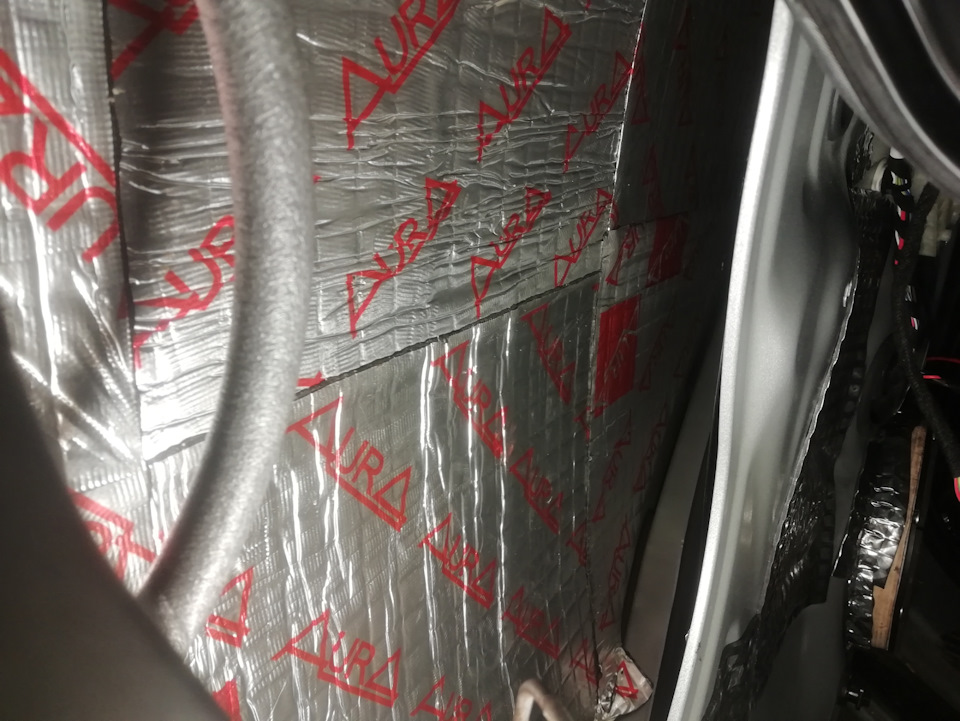

Вибру клеил без особого интузиазма, где смог достать там и прилепил. На каждую дверь ушло 3 листа иеще чуть чуть. Двери перед проклейкой обезжиривал, заодно оттер мовиль снизу двери на который ничего не приклеевается.
Получилось как то так, с внутренней стороны перегородку тоже проклеил, так что снаружи уже не клеил сильно.

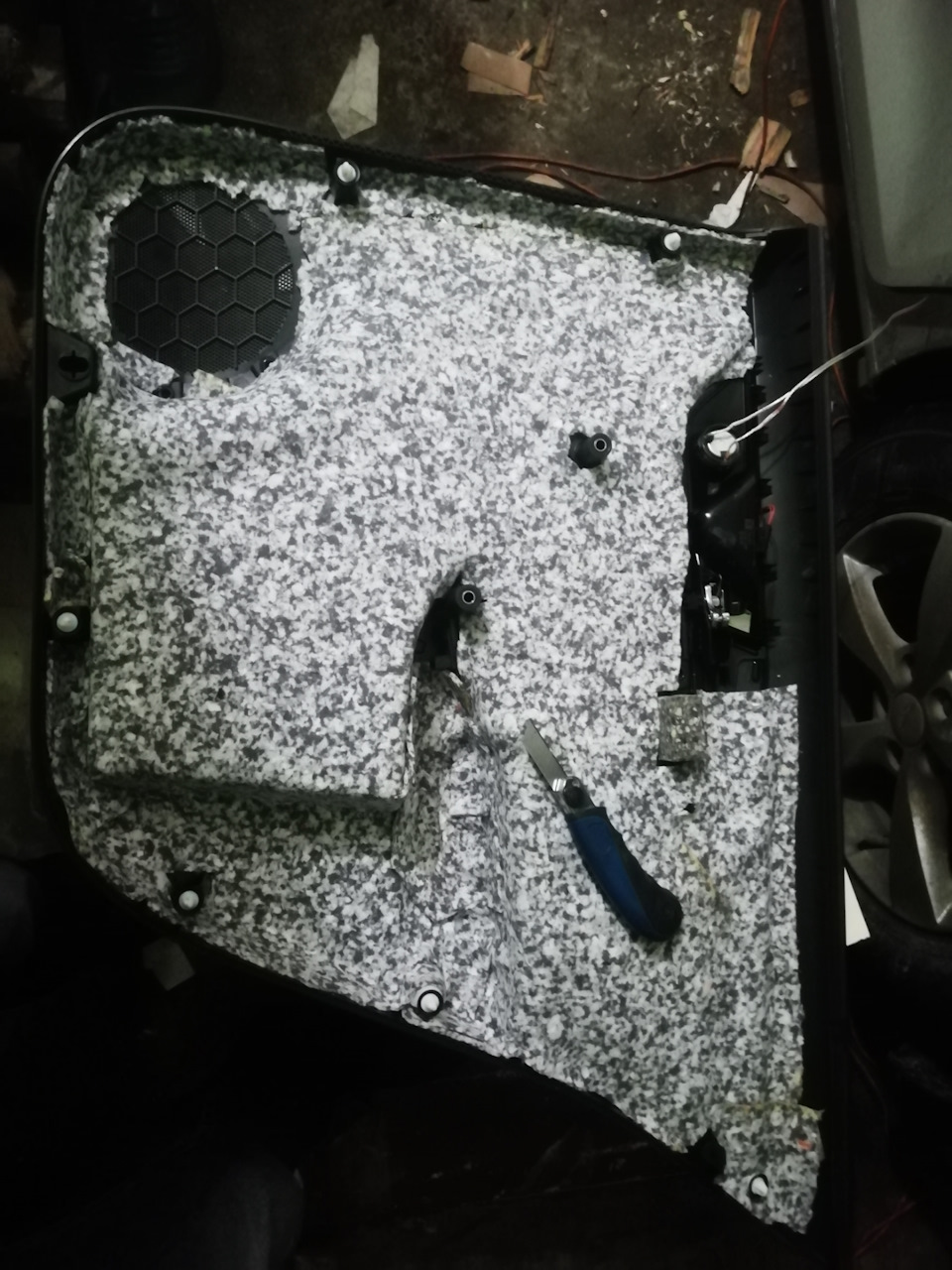

Пока занимался первой дверью, приехал сосед по горажу, и отдал остатки какой то шумоизоляции, хватило обклеить ровно две карты. Тёмыч спасибо)))
Что по итогу. Так как усилителя нет, то громче ничего не стало, но… теперь динамики не захлебываются от баса и не пукают как родные, музыку стало приятнее слушать, звук стал немного мягче. Дверь потяжелела немного, но закрываться стала одним пальцем и очень тихо, звук консервной банки пропал. Даже если не буду менять динамики спереди, то всеравно полюбому их проклею и зашумлю, оно того точно стОит. Хотя конечно же в дальнейшем буду менять всю акустику, и обязательно небольшой усилок. Думаю что если ставить хорошие динамики, то в двери выделить место под небольшой короб внутри двери, место позволяет. А так конечно на такой объем двери, а он очень большой, колонки без усилка играют как телефон в ведре.
Дополнено.20.09.2020
Альфарды заменил на урал вархэд, по звуку стало намного лучше.
Установка динамиков, протяжка провода, виброизоляция задней двери Шкода Рапид.
Всем привет. Пробег 3600 км. Решил заняться установкой задних динамиков. Также прикупил четыре листа Comfortmat Gold 2.3,
1 лист Comfortmat Vision Red, 1 лист Comfort mat UltraSoft wave Expert 15мм.
Итак как собрался снимать обшивку застрял сперва на ручке стеклоподъёмника.
Вспомнил как мучался в Нексии чтоб убрать фиксатор для снятия ручки, здесь же продуманно до проще простого. Двумя пальцами поднимаем кольцо и все ручка в руках.
Открутил два болта на ручке, снизу ключом на 10 повернул фиксатор, сдернул обшивку
, одно крепление треснуло но не беда все исправила сода и момент. Прикреилось отлично.
Далее снял сплен на отверстия динамика, вчера был дождь и по следам видео как попадает.
Обезжирил, виброизоляцию сделал где смог достать, также на внешний контур, далее лист комфорт Ред разрезал пополам на две двери хватит. Сделать подиум кольца из старого ДСП дивана, по толщине обшивки решил не делать два кольца как передние двери, покрыл их грунтом была жара пока они сохли занялся обшивкой. Твиттеры залезают отлично
