динамики в передние двери e46
Как заставить аккустику заиграть в 46-ой, замена динамиков
Ну очень плохо звучит музыка. Для меня это не так важно, как кузов, мотор и ходовая. Но еще не было у меня машины, где она игралы бы на столько плохо))).
И не надо писать в коментариях, что нужно ставить «харманкартон». Она была актуальна в 90ых, но не сейчас, +годы берут свое. Просто иссохла уже, подвесы потяряли эластичность и рассыпаются в руках. Слушал, сидел в 46ой, не впечатлило. Даже на столько, что вот лежит рядом полный комплект, и ставить его желания нет.
Причина по которой штатная аккустика играть не желает в том, как она устанволена с завода. Тройку в этом плане сильно обделили. Сами динамики закреплены на дверных картах и декоративной полке, а с тыльной стороны, за ними глухая перегородка. Все это не способствует хорошему звучанию.
На замену я для себя выбираю Pioneer, мне она нравится по звучанию (еще Alphard делают вещи;)
Вперед АС Pioneer TS-A173CI (16ые+пищалка с кроссовером), назад TS-A6934I (овалы 4 полосные).
Также понадобилось: две пары проставок под овалы, пара простовок 13ых! (не 16ых!), акустические подходящие клеммы, монтажная пена, саморезы, лист вибры, моделин (антискрип).
Инструмент: маленькая болгарка, дрель, лобзик.
Суть работы, динамики должны быть жестко закреплены на самой двери, а при установке карты плотно к ней прилегать. С тыла динамика режется отверстие в полость двери.
Проставку сначало я взял 16ую, но она не встанет между креплений пистонов в карту, или ее прийдется кромсать так, что от нее ничего не останеться. А 13ая проствка встает четко. Чтобы в нее встал 16ый динамик надо всего лишь подрезать внутреннюю грань. Дальше это многочисленные примерки и подгонки к карте. Закрываем салон, вырезаем дыру, облогараживаем ее, красим чтоб не ржавела. Пока сохнет, закрываю монтажную полость виброй, родную шумку оставляю. Скорлупа двери уже пошумлена у меня. Дальше монтажная пена, не дожидаемся полного высыхания, 10-15минут подсыхает верхний слой, формуем ее как нам надо руками, ничего подрезать не прийдется, и после окончательного отвердевания она будет очень жетская. Все что может брякать, тереться, болтаться, тяги, провода, плоскость прилегания динамика к карте, все клею моделином.
С задними овалами тоже самое. По нюансам, то что они туда лезут в притык. А развернуть их на 90 градусов, паралельно машине, я побоялся т.к. думал что играть будут хуже (3 пищалки в ряд от стекла отражается звук одновременно…). Но позже проконсультировался, без разницы, разворачивайте — так проще монтировать и резать удобнее. И если ставить сетку по верх декоративной полки, она перекроет отверстие от 16ых штатных полнотью. Еще пришлось делать сэндвич из 2ух проставок т.к. у меня пищалки на овале стоят выше наружней плоскости. Декаративной полке хотел какже оставить стандартный вид, лишь насверлил дополнительных мелких отверстий по обе стороны сетки по форме овала и спилил старые 16ые крепления.
Овалы назад потому, что я не планирую в ближайшем будущем ставит 4 канальный усилок и небольшой саб в закрытом коробе;)… овалы дают приемлимый бас, и еще эти 4 полоски неплохо играют весь диапозон частот.
По времени у меня ушло почти два дня.
Звучит ли это? О да), разница со штатной в разы)). Следующая на очереди магнитола…
навали волюмэ или замена динамиков на афтемаркет
Итак, каждый кто владел бмв с штатной аудио системой бизнес знает, что это лютое гавно и недоумевает как такое вообще можно поставить в премиум марка, но бмв верна традициям и несёт её сквозь время — даже в g30 самая простая окустика шлак
Мне повезло чуть больше — у меня с завода система топхайфай харман кардон (воу воу звучит круто)
но по факту ей уже прилично лет (как оно играет с завода я не слышал к сожалению) но в актуальном моменте не очень-то на мой придирчиивый слух
Значит надо менять, но люто колхозить, резать карты двери, кузов я не хотел, я даж усилок решил оставить штатный
Как известно многим владельцам е46, да и установочным центрам — е46 купэ это пэйн ин зе эсс для установщика
посколько только на следующиъ кузовах бмв, бмв начало использовать «стандартные» размеры динамиков.
Итак, в своём блоге я пособирал инфу по музыке в е46 и как известно е46 купэ ХК имеет трёхполоску спереди (причём трушную, в том плане что все 3 канала идут с усилителя, а не как е60, е90 и иже с ними, где твит подключается через сч) и сзади в полке нч, в картах сч, и два сабвуферва под задней полкой, в багажнике(их я не трогал вообще, так как нет смысла)
До сего момента уже поменял некоторые динамики, а именно:
СЧ передние — единственно подходящие в штатное место vifa peerles от американцев
СЧ задние — HERTZ 70 модель не помню, через переходные проставки, благо место в нише есть
нч в задней полке — MB QAURT коаксиалы, старой школы, их подарил друг, я попробовал поставить и приятно был удивлён тем, как поменялось звучание, заодно и верха сзади появились.
изза размеров подобрать чтото в передние вч было очень сложно и я как то оставил эту идею, так как в целом играло хорошо, бас заиграл новыми красками и всё хорошо
но в послежствии начал попёрдывать бас в дверях, и это огорачло, и вч иногда не хватало и они похрипывали
в какой то момент это перешло границы терпимого и яначал прям активные поиски того, что бы можно было туда воткнуть.
Было пересмотрено кучу техдоков ибо было два определяющих момента:
1. Размер
2. Небольшая мощность, так как усь сток и выдаёт он немного
И вот натыкаюсь я на динамики фирмы INFINTY, к слову фирму я знал, была когда то давно домашняя акустика этой фирмы, ещё американского производства и очень нравилась она тогда.
На текущий момент принадлежит INFINTY Harman Cardon и смотрю я типоразмеры, а они прям точь в точь повторяют штатные размеры, и особенно пищалки, что было в двойне приятно. Динамики не дорого сегмента, есть в наличии, заказал. В подарок давали переходные проставки но мне они не нужны.
Так же заказал антискрип ленту Маделин, в последствии ещё докупал в Руси.
Получаем заветную коробочку, на борату очень богататый комплект для монтажа, собственно это очень и пригодилось
Дооснащение S674A Система Top HiFi Harman Kardon
Bmw e46 комплектовалось тремя видами акустических систем:
1. Акустическая система базовая — в передних дверях высокочастотные динамики соединены последовательно с широкополосными и 2 динамика Haes на задней полке 16см.
2. Акустическая система Hi Fi — передняя двухкомпонентная система в передней двери и двухкомпонентная система в задней части автомобиля: среднечастотный динамик в задней двери, а низкочастотный динамик в задней полке. В багажнике установлен многоканальный усилитель системы Alpine, который распределял звук по динамикам.
3.Акустическая система Hi Fi Harman Kardon — передняя трехкомпонентная система в передней двери и трехкомпонентная система в задней части автомобиля: среднечастотный динамик в задней двери, низкочастотный динамик на задней полке и два сабвуфера под задней полкой. В багажнике установлен многоканальный усилитель системы Hi Fi Harman Kardon, который распределял звук по динамикам и второй усилитель на 2 сабвуфера.
С покупки авто был даже рад что у меня 1-ый вариант, так как с ним проще и интереснее колдовать. Но годы шли, а болезнь дооснащения заводскими опциями росла).

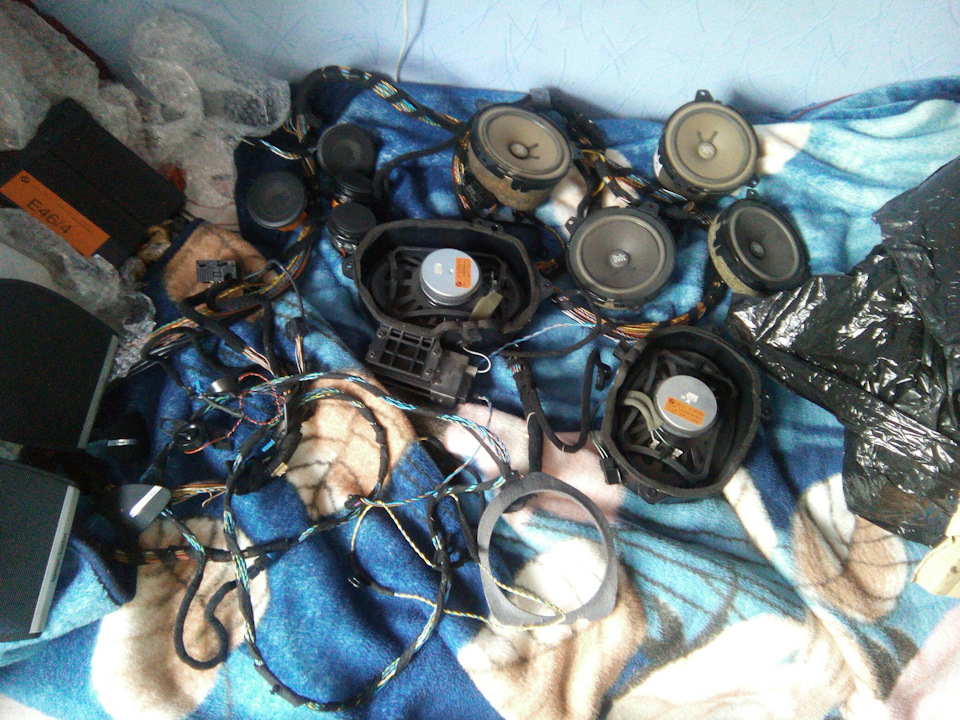

Поэтому приобрел очередную «плюшку» в виде Harman/Kardon вот в таком виде.
Для дооснащения а/с базовой в а/c HK необходимо:
— 10 динамиков HK
— 2 сабвуфера HK
— Блок переключателей с кнопкой объемного звука в центральную консоль
— Усилители HK
— 4 Сетки под динамики в передние двери и в заднюю полку с лого Harman/Kardon
— Проводка основная, на сабвуферы, в двери и провод на кнопку объемного звука.
Для дооснащения с Hi-Fi в Hi Fi HK с проводки необходимо только кинуть по два провода на передние двери, на сабвуферы и протянуть провод в блок на объемный звук. Заменить все динамики и усилок. Слегка проще, хотя дооснащение HK в любом варианте процесс не сложный.

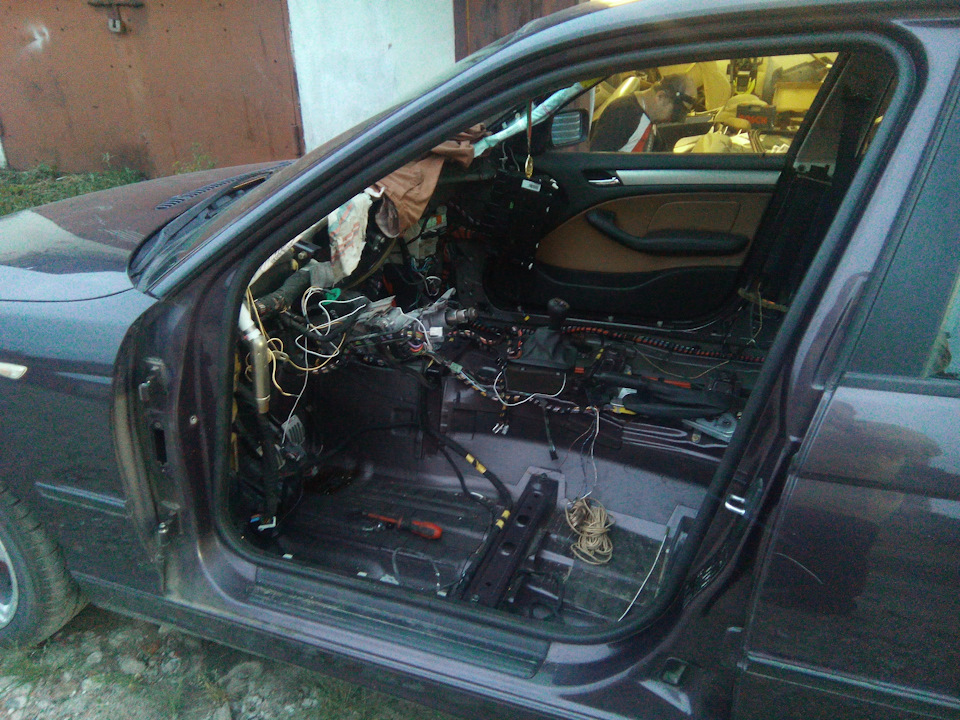

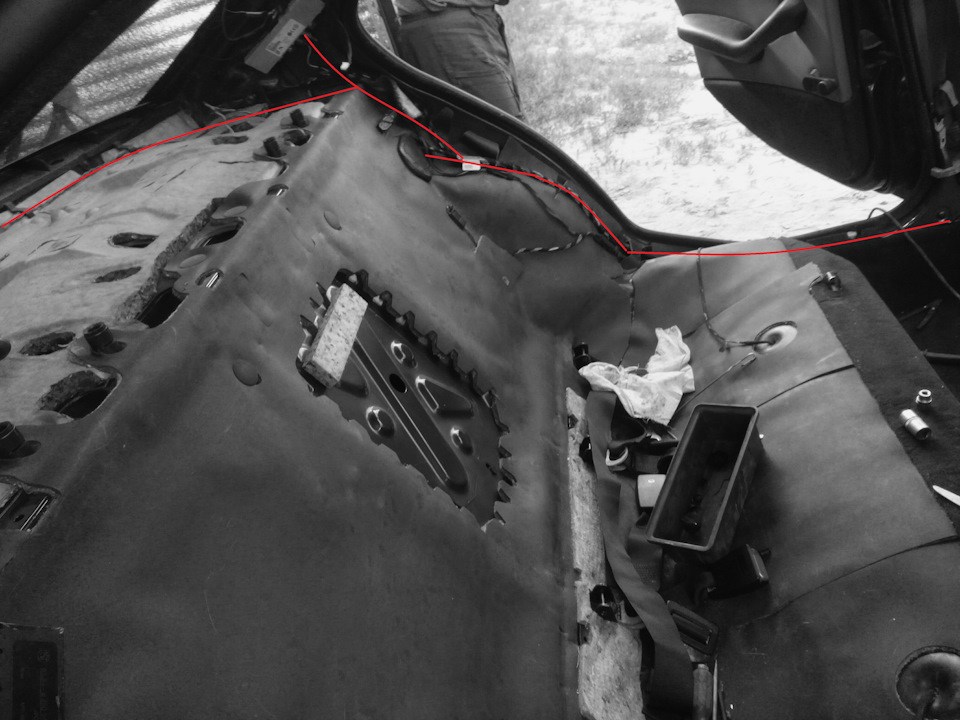

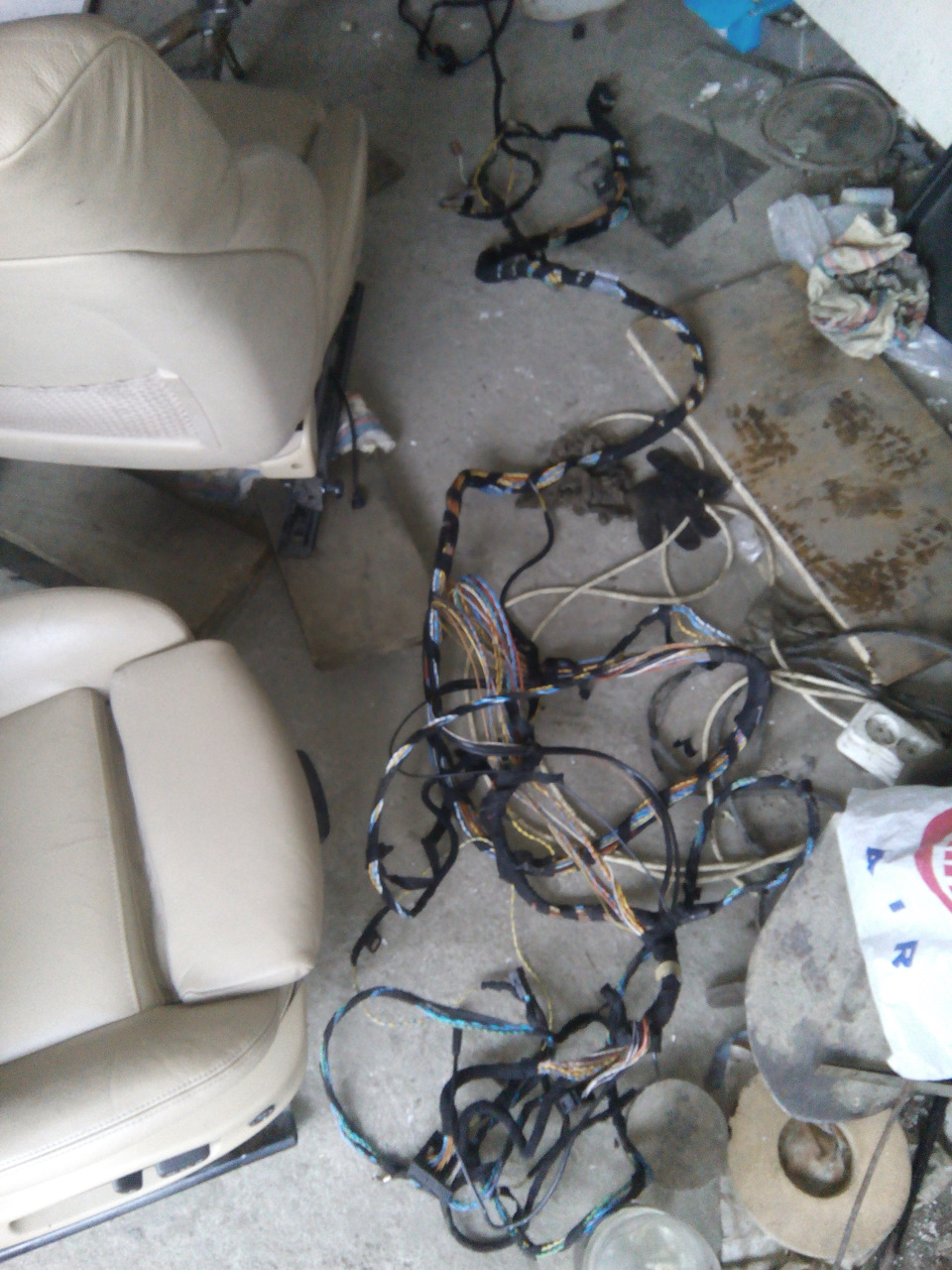

У меня был уже снят ковер, поэтому просто снимаю проводку старую и устанавливаю хармановскую.
Сам раньше не понимал как провод идет пока сам не взялся)

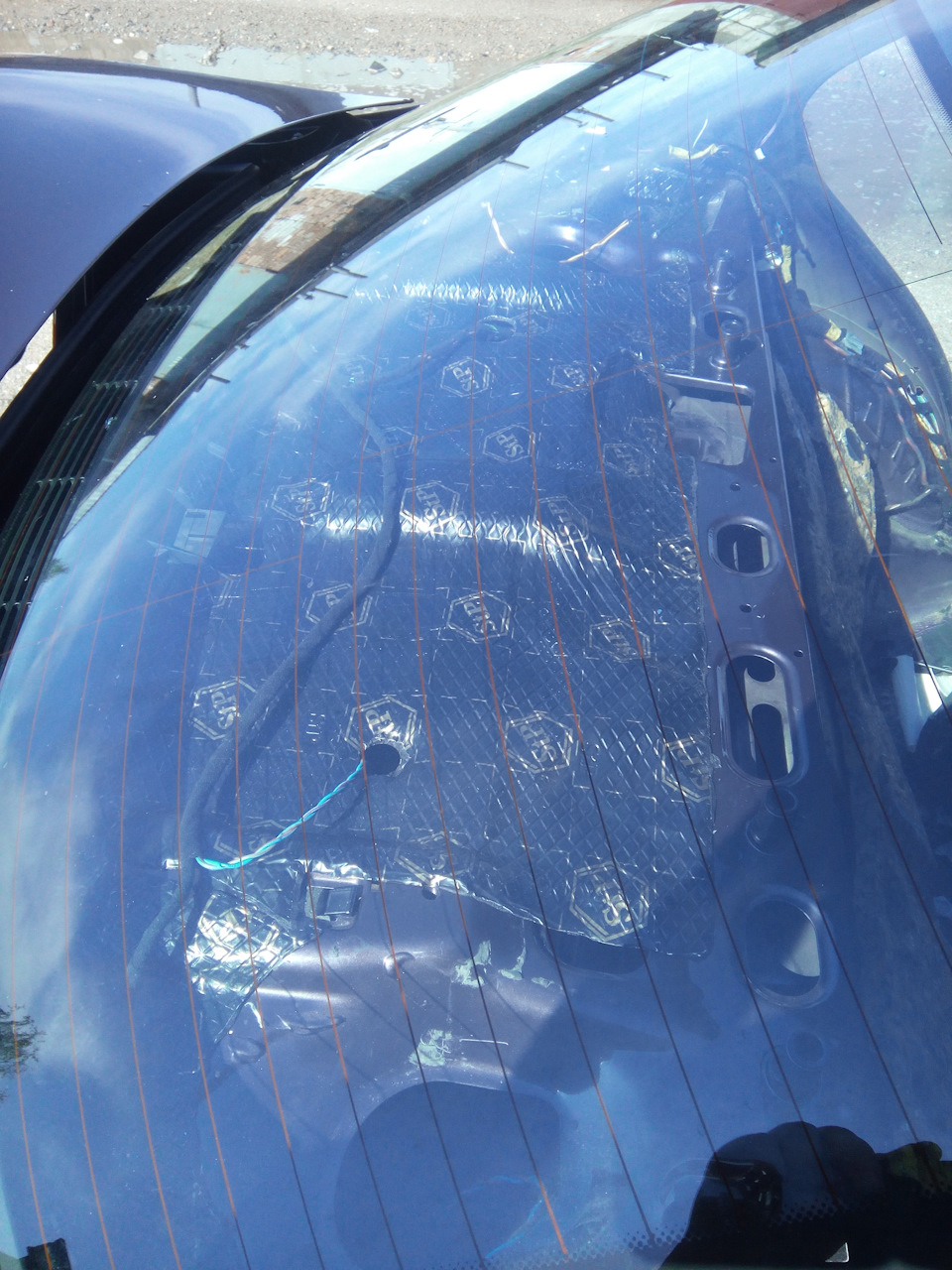

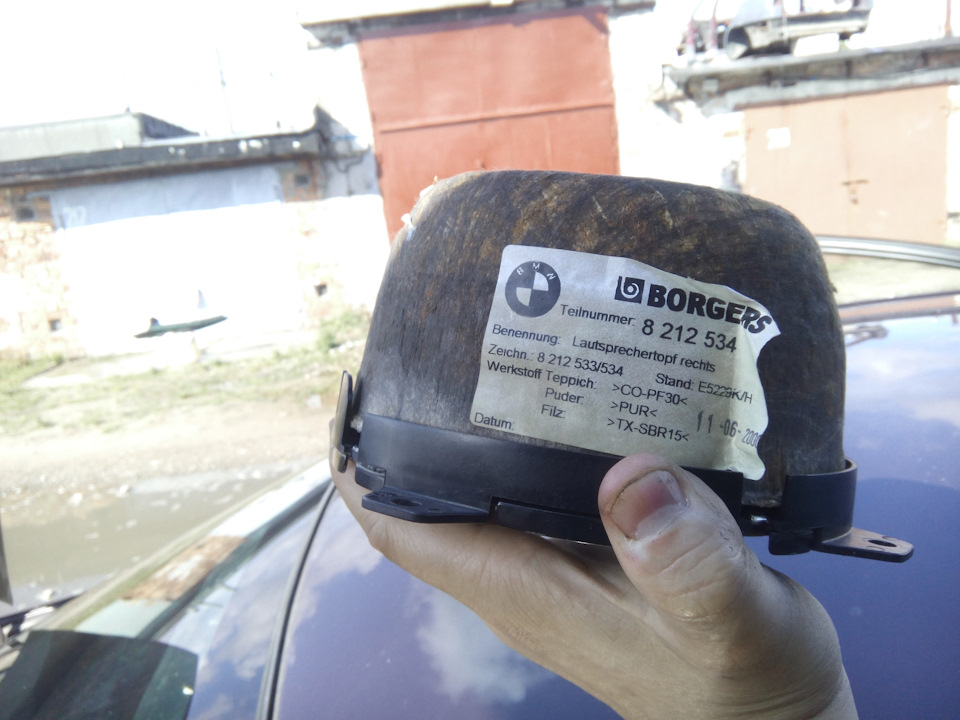

Далее стал устанавливать сабвуферы и заодно шумить полку( о шумки подробно позже). Интересный момент что мощность сабов левого и правого разная, не понятно зачем так сделали конструкторы.
Снял старую шумку с сабов, так как была за столько лет просто никакая и наклеил новую для более плотной установки сабов в полку, использовал бипласт премиум.

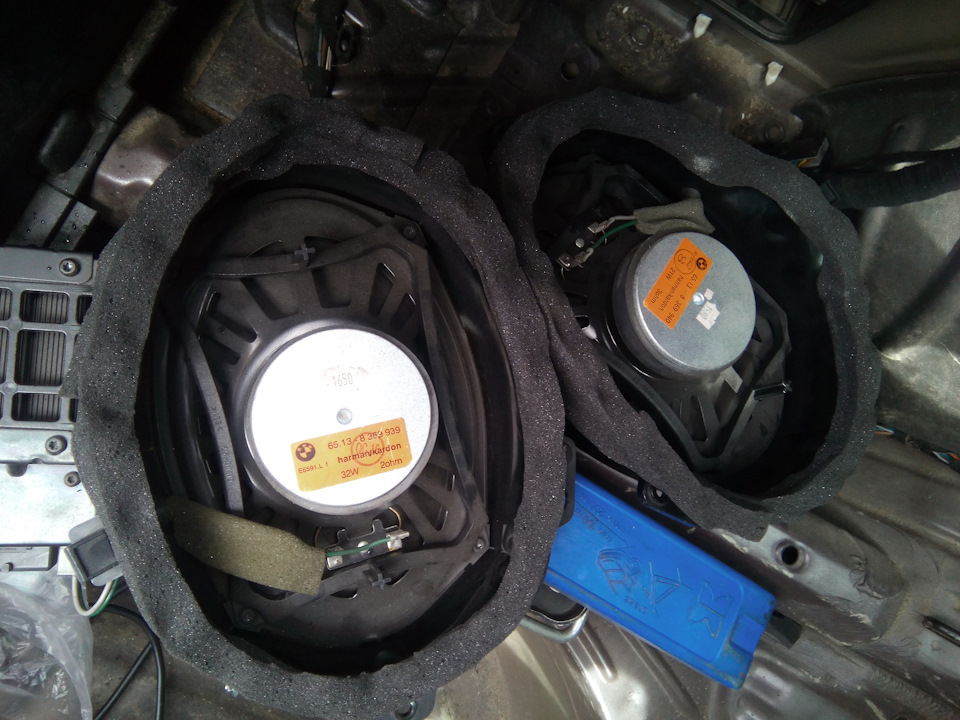

На фото видно где выбиваются дырки чтоб кинуть проводку на сабы.

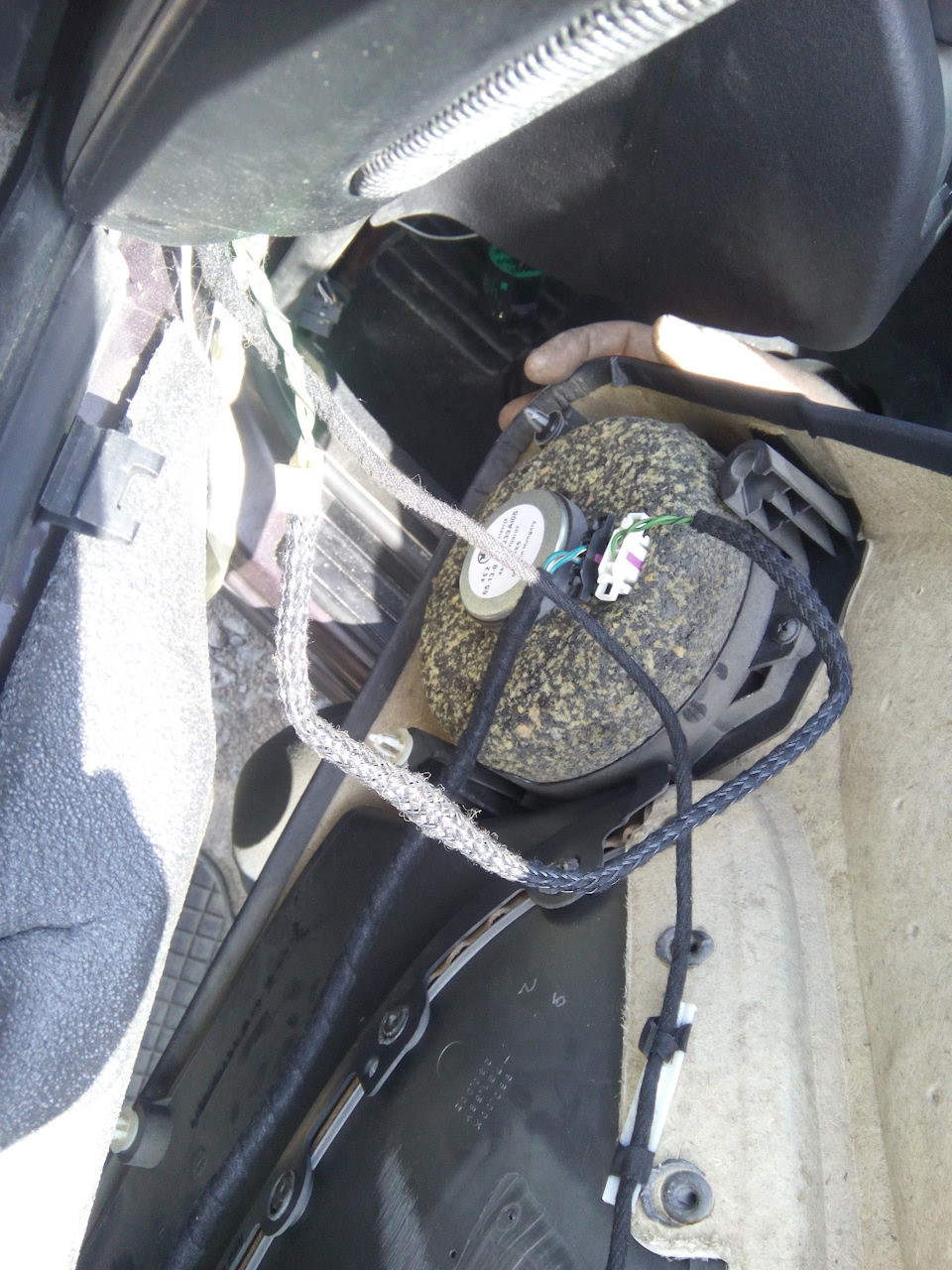

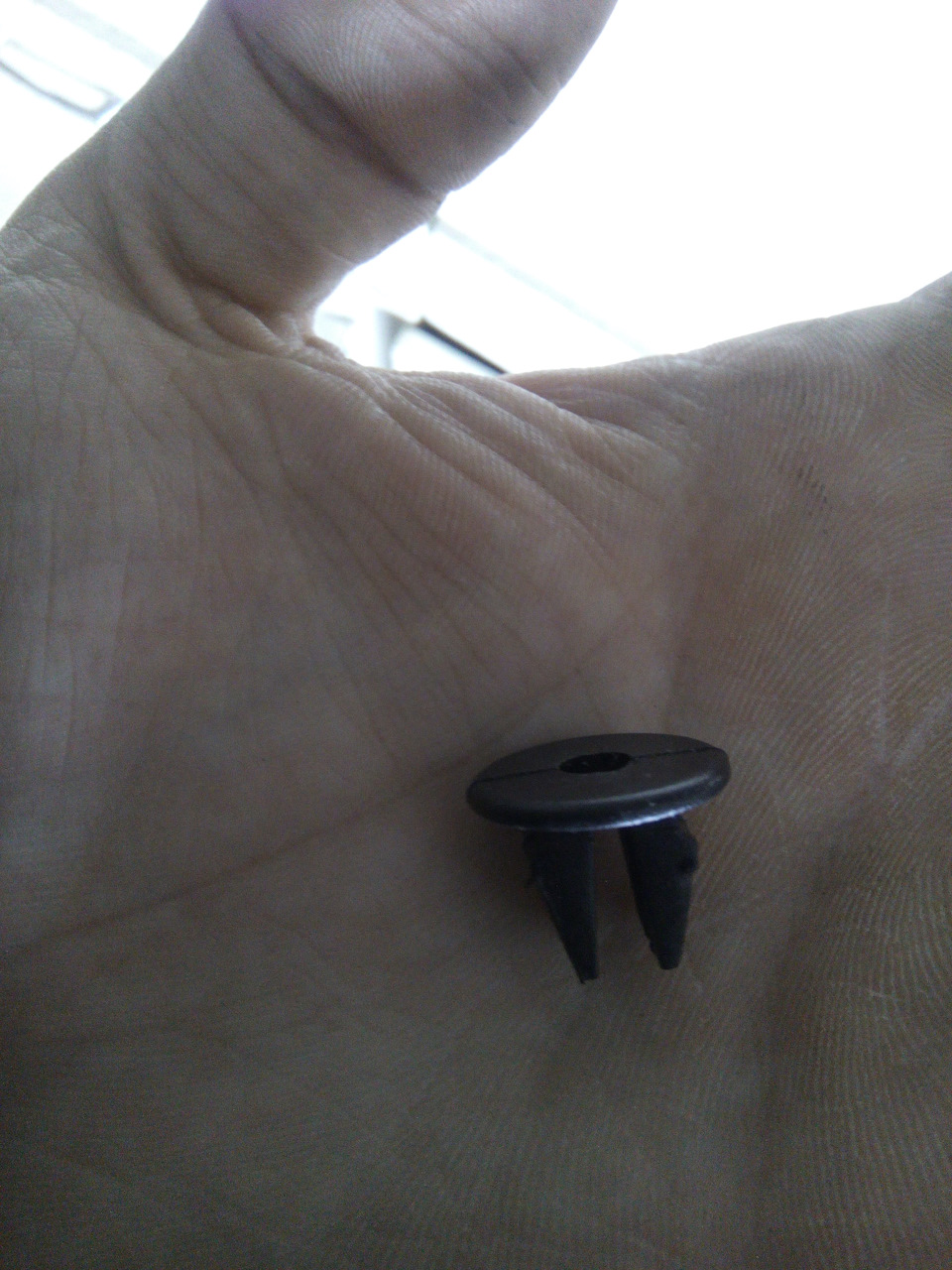

Затем креплю сабвуферы к полке такими крепежами, отверстия под них уже имеются, ничего резать не надо.

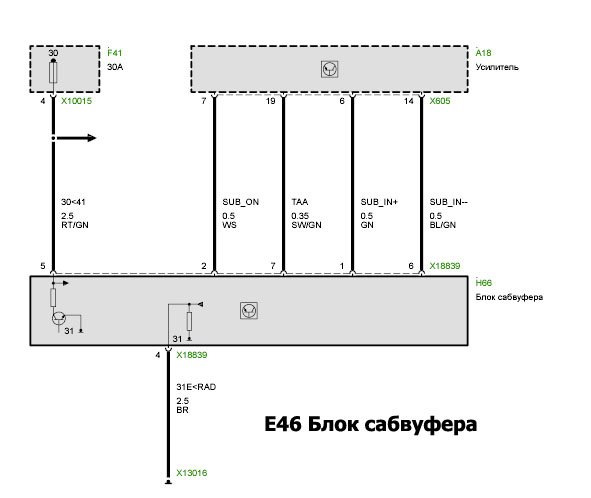

Модуль сабвуфера
Усилитель Top-HiFi имеет дополнительный модуль сабвуфера в двухканальном исполнении (кроме моделей E46 Touring и E83). Он установлен на корпусе сабвуфера имеет отдельную цепь питания и включается посредством сигнала от усилителя Top-HiFi (> 8 В = ВКЛ. /
Сравнивал с усилком Паши thepolski и так как с его усилком харман звучит лучше то стал разбирать свой.
Паша, спасибо большое за предоставленный усилок и за тесты с аудио)
Также разбирал для смазки четырех микропроцессоров термопастой и его ремонта( об ремонте позже).
Усилитель HiFi/Top-HiFi представляет собой усилитель с активными частотными разделительными фильтрами. С помощью такой системы можно получить улучшенные акустические характеристики по сравнению с системой с пассивными фильтрами.
Усилитель HiFi. Активные частотные разделительные фильтры передают частоты, которые оптимально воспроизводятся подсоединенными системами динамиков, на блок усилителя (выходной каскад), к которому подсоединен соответствующий динамик (высоко-, средне- и низкочастотный).
Усилитель Top-HiFi работает аналогично усилителю HiFi. Дополнительно к выходным каскадам для высоко-, средне- и низкочастотных динамиков подсоединен усилитель сабвуфера с двумя каналами, который, как и усилитель Top-HiFi, управляет компенсацией в зависимости от скорости (функция эквализации) шумов, которые возникают вследствие акустики автомобиля.
Режим работы
Включение
Усилитель соединен непосредственно с постоянным плюсом и массой для подачи силового питания. Включение и выключение осуществляется через управляющий вход от радиоприемника. Если усилитель распознает на управляющем входе напряжение больше 9 В, а на входе постоянного плюса напряжение, которое больше напряжения на управляющем входе, усилитель активизируется прим. через 2 секунды.
Далее снятие карт дверей и динамиков.
По поводу проводки HK в двери, у меня ее не было в комплекте, но на разборке за 10 баксов нашел.

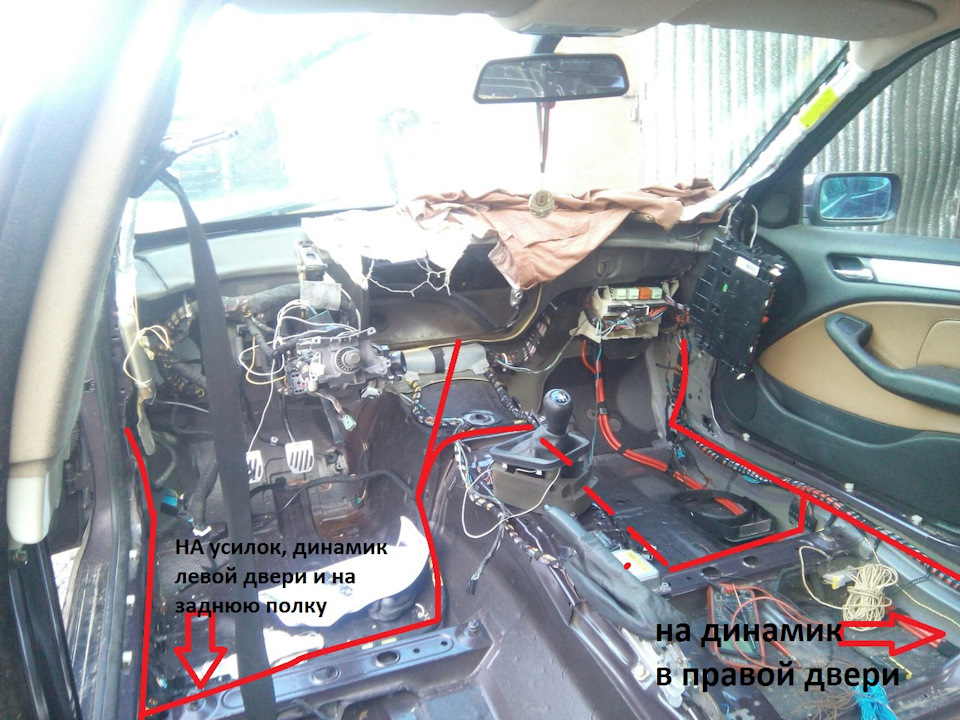

Нужно было только разъемы подкорректировать, все стало как по заводу. Необходимо протянуть только по два сдвоенных провода на передние двери для подключения высокочастотного и среднечастотного динамика и по одному сдвоенному на задние двери для среднечастотного динамика.
Я и на мид протянул ХК провода но разницы нет.

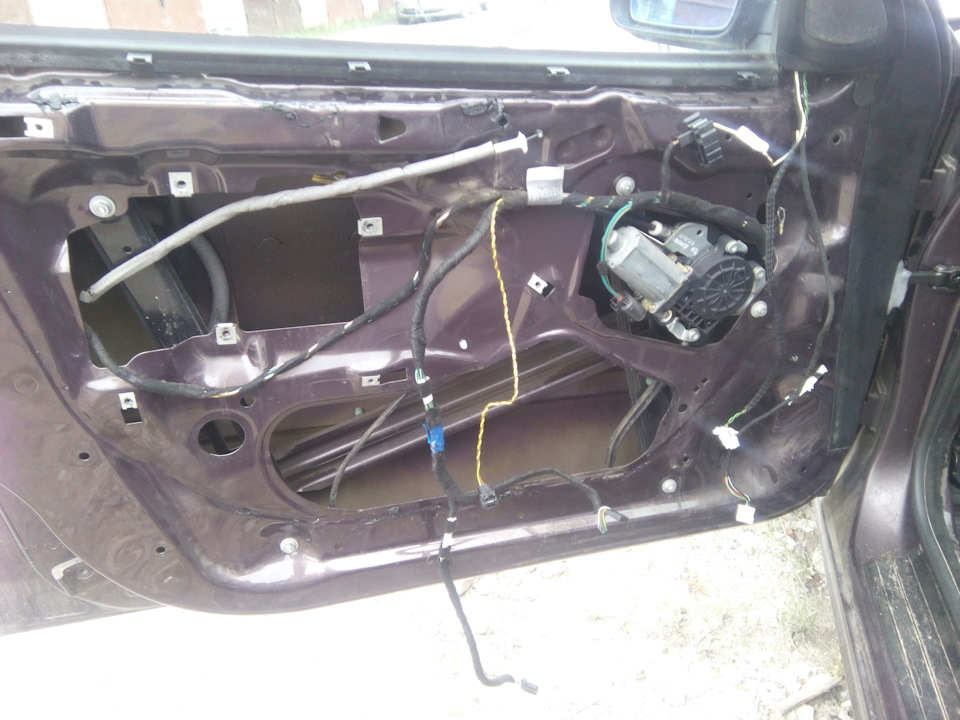

Для установки дверь снимал, заодно и обработал от коррозии, смазал механизмы передних дверей ЭСП, ограничители и сделал полную ШВИ дверей.

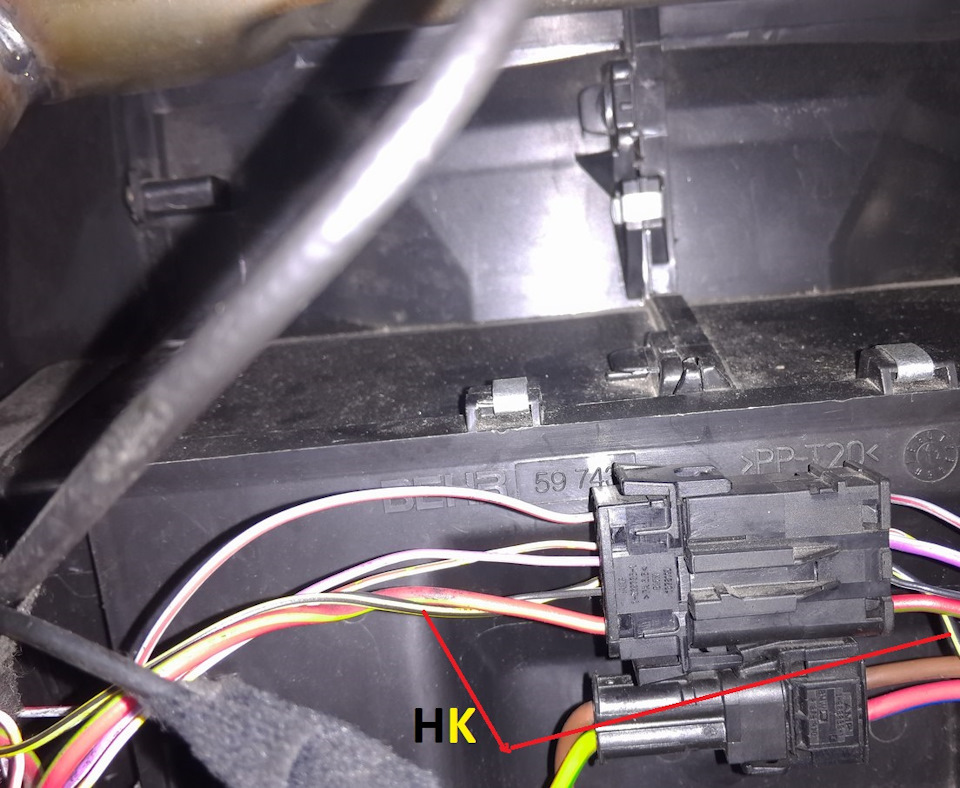

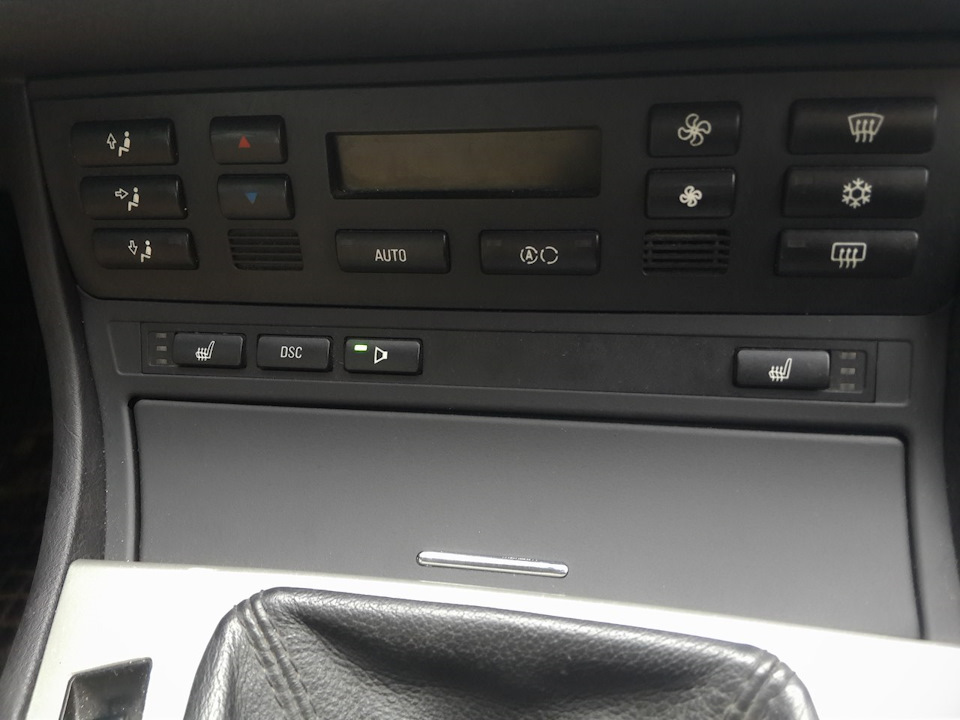

Затем нужно подать провод с блока кнопок (X1869) «объемного звука» 19 пин на 7 пин разъема (Х322)
”Эффект объемного звучания”
Усилитель Top-HiFi имеет функцию объемного звучания, благодаря которой улучшаются акустические характеристики. Эффект объемного звучания проявляется наиболее явно с ”чисто музыкальными аудиоисточниками” (режим проигрывания компакт-дисков). При значительной доле речи или при низком качестве радиоприема использование функции объемного звучания не рекомендуется. Функция объемного звучания включается после компенсации (эквализации), которая производится вследствие шумов, вызванных акустикой салона, а выключается отдельной клавишей.
Проверяем…
Теперь о звуке: Конечно же лучше чем а/c базовая, звук более детальный, объемный и глубокий и сабвуферы выдают бас не сильный но приятный. БМВ — с удовольствием за рулем, вот и с ХК так же вышло, вложения до 200$ она оправдывает, вот и получаю удовольствие от системы. Мое мнение: сравнивая с аудиосистемой от audi bose то у бмв лучше. Но сравнивая с Peugeot 607 JBL то спорный еще вопрос, надо будет еще раз сравнить с Бориса Freetail системой.
Размеры динамиков Hi-Fi в передних дверях…
Сегодня решил что надо бы снять дверные карты и проклеить штатную шумку в двери, т.к. были сильные дожди и чуть водички подтекло… Об этом отдельная тема 🙂

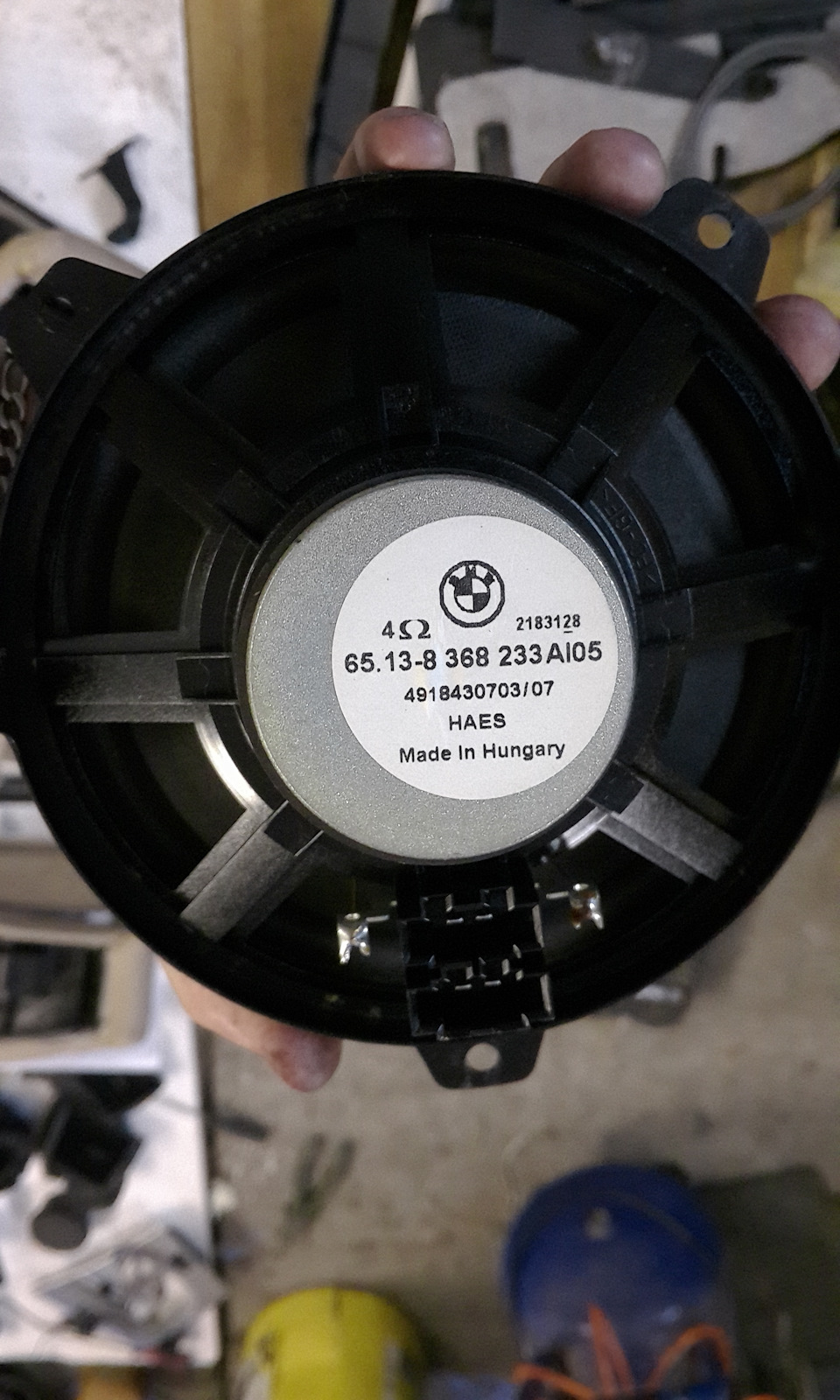

Ну и т.к. всё разобрал — решил зафоткать и измерить штатные динамики. Вдруг, когда заменить захочу 🙂
Итак, общий вид снятой карты у меня таков:
Твитер снимать не стал, т.к. не надо. Говорят туда отлично подходит DLS R 6A (диаметром 40 мм и глубиной 16мм).

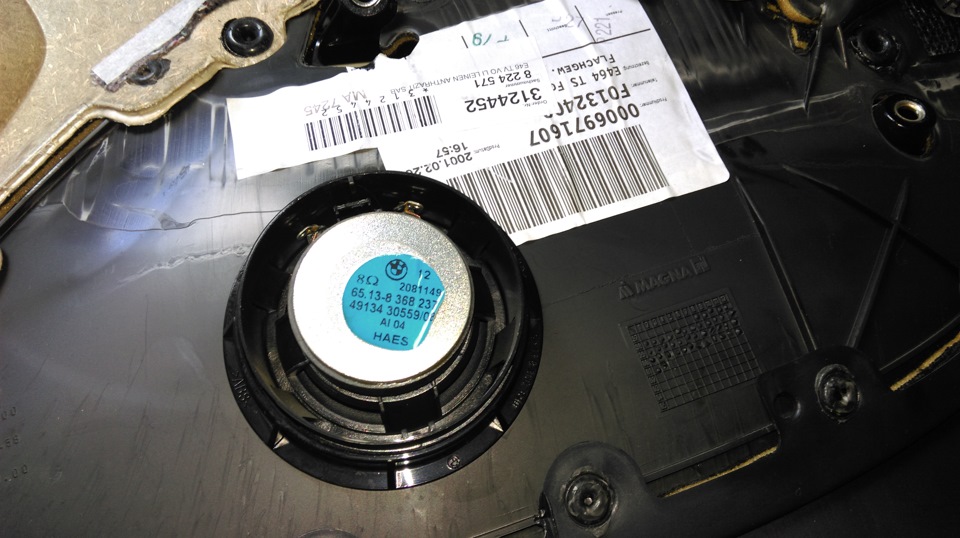

А вот низкочастотник и среднечастотник зафоткал:)

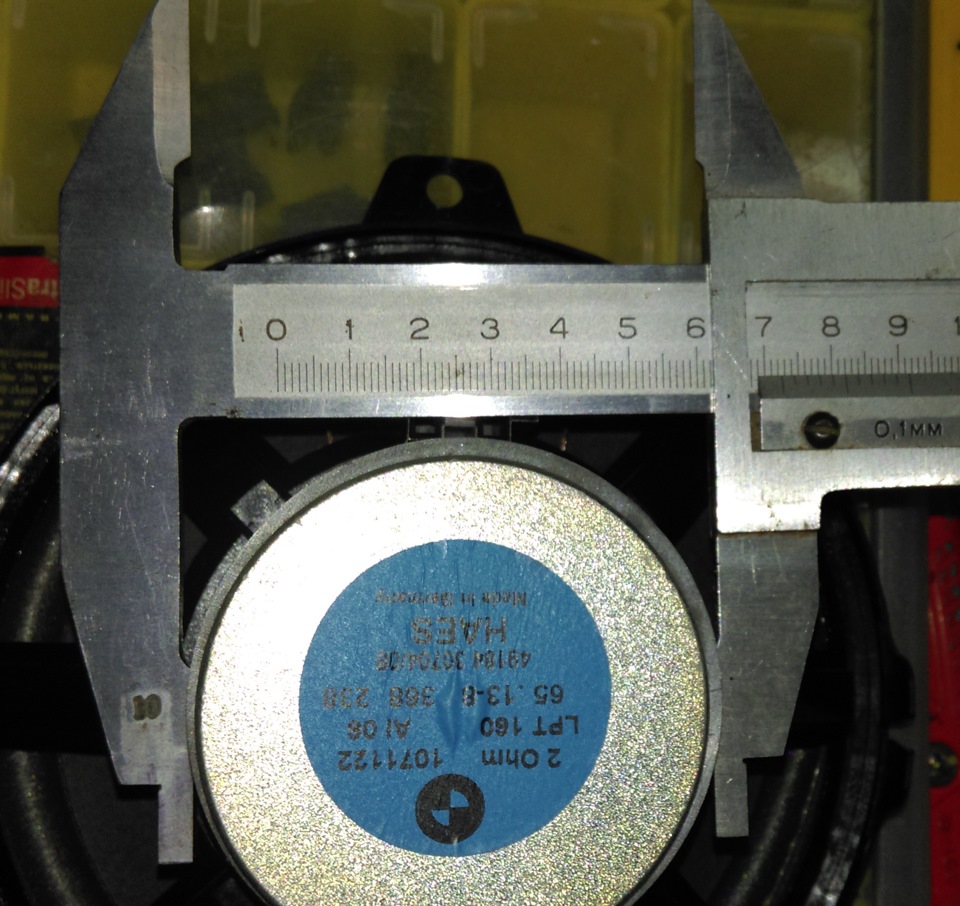

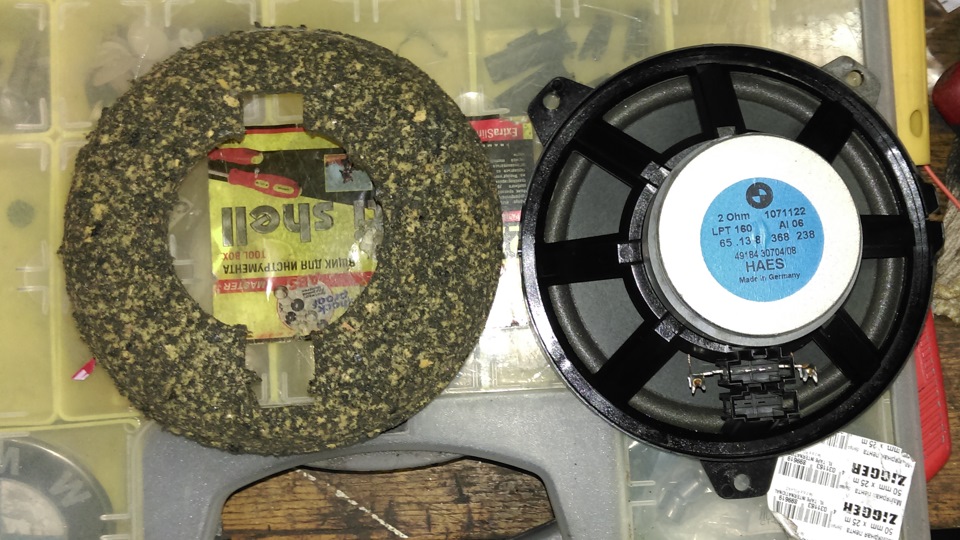

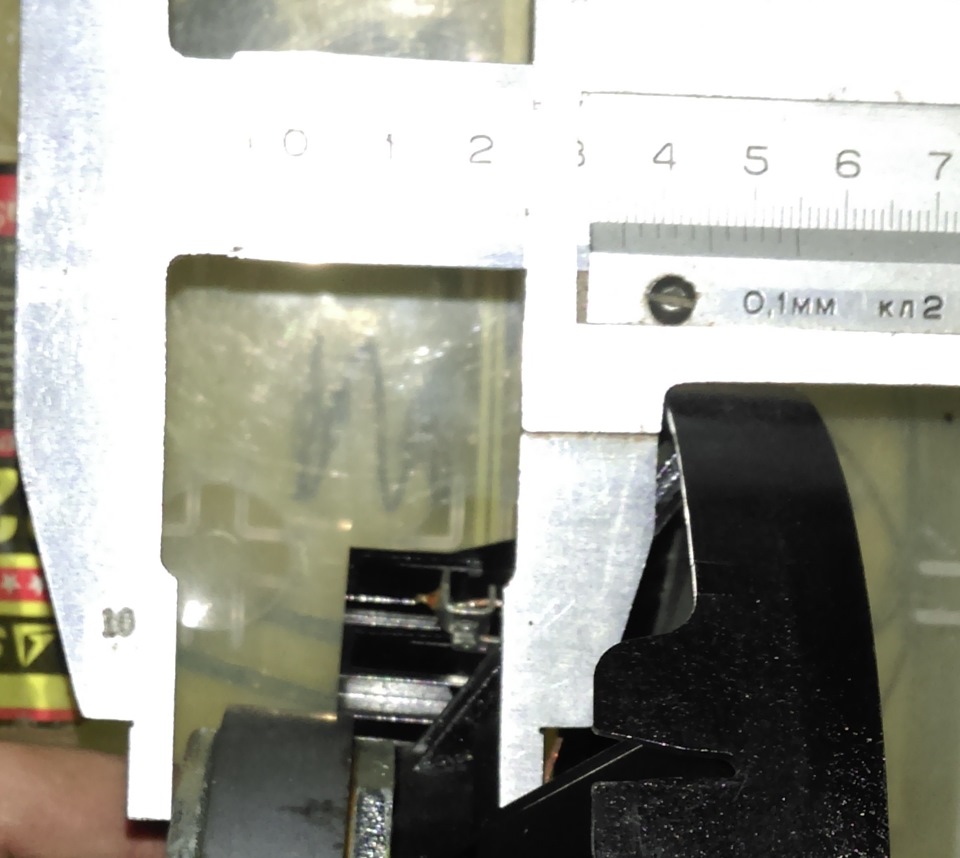

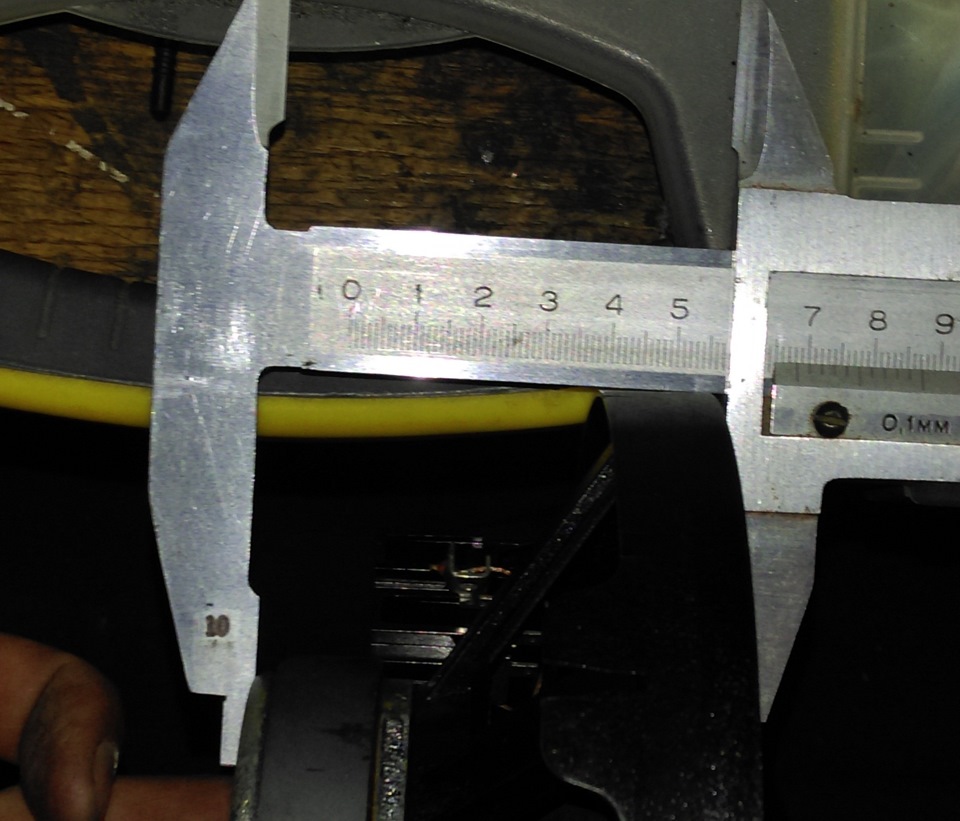

Низкочастотник я даже открутил, чтобы снять основные размеры, если его менять.
Удивительно, что низкочастотный динамик играет в карте, а не в самой двери…

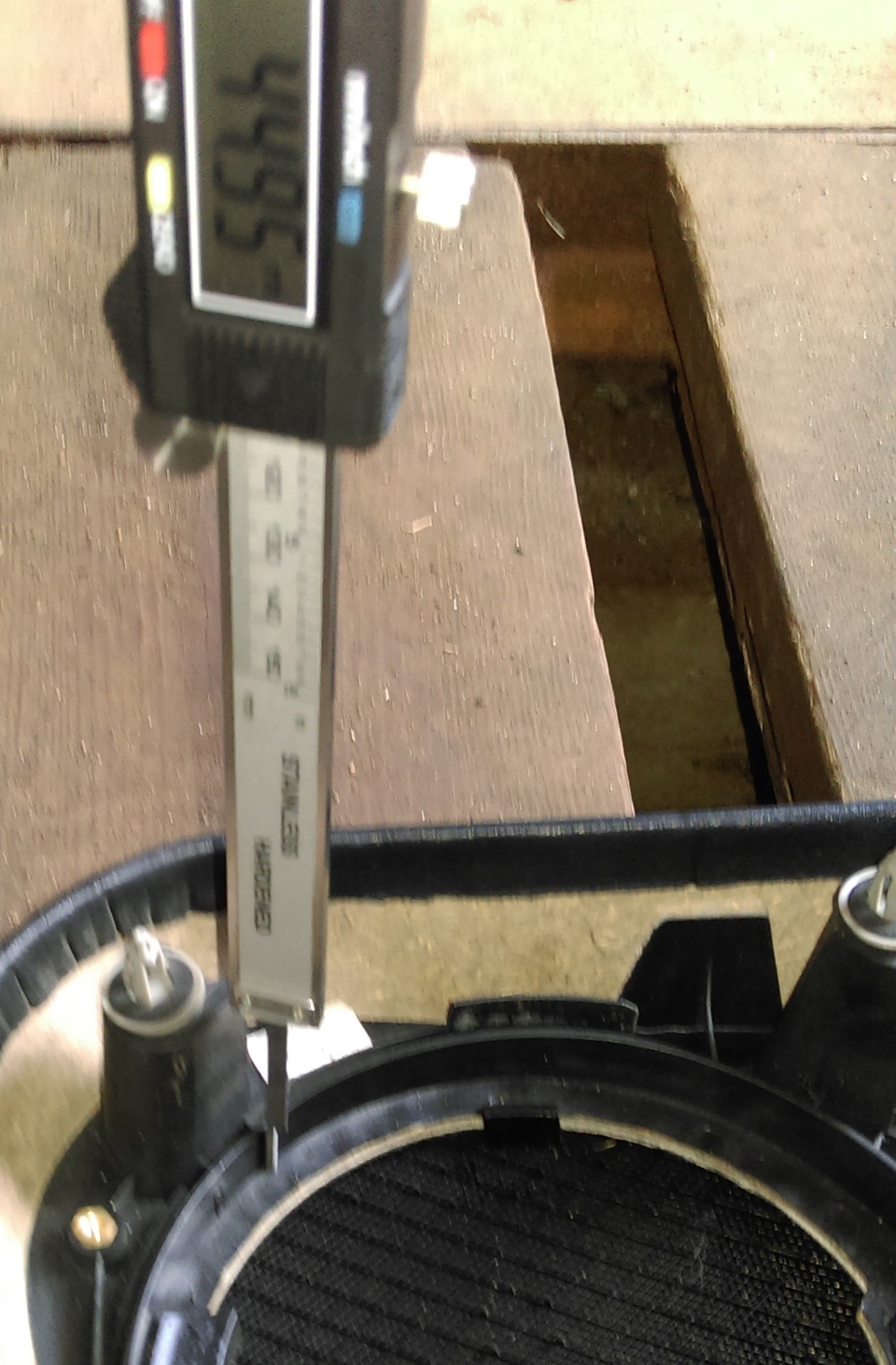

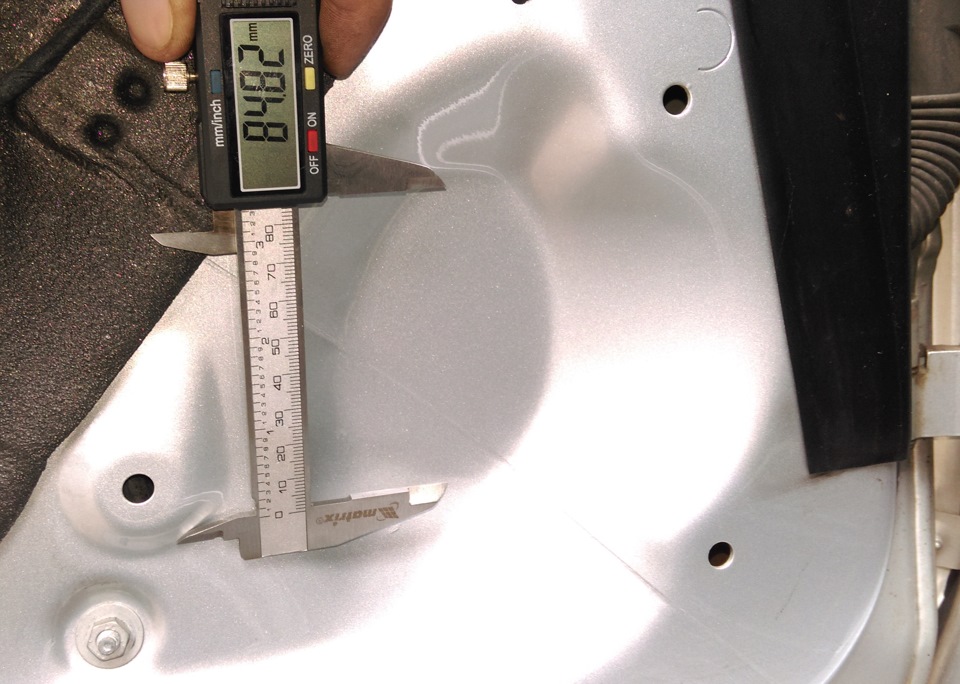

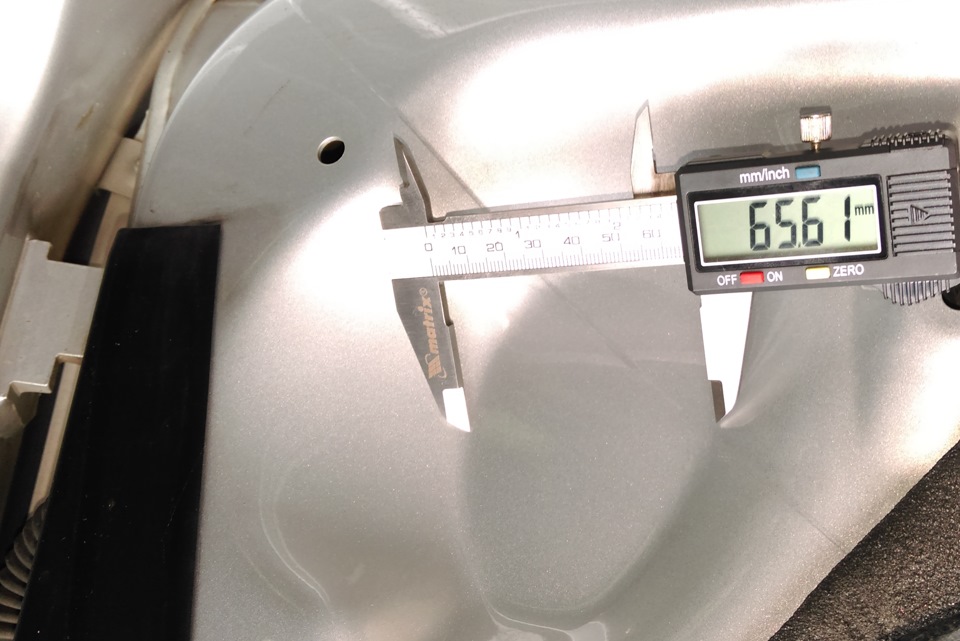

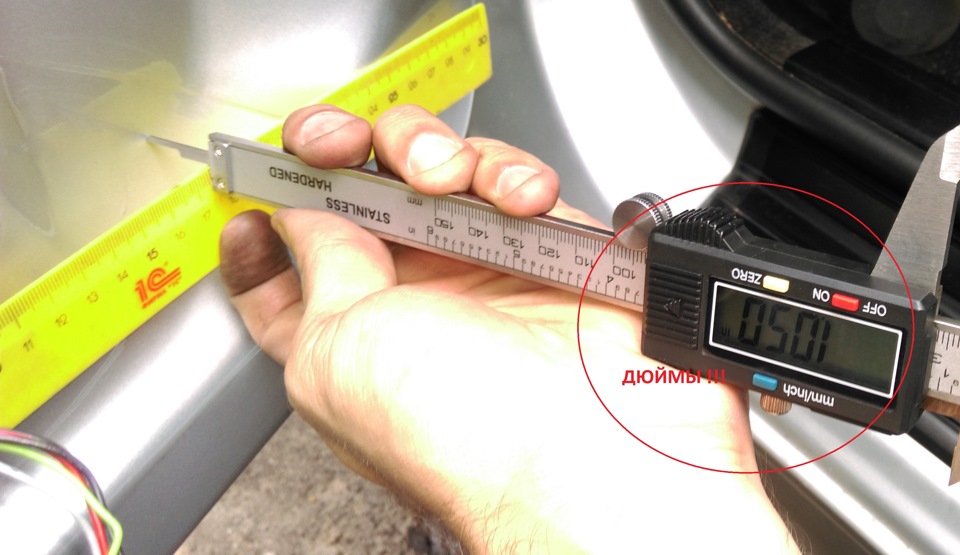

Углубление в штампе двери тож замерил как смог 🙂

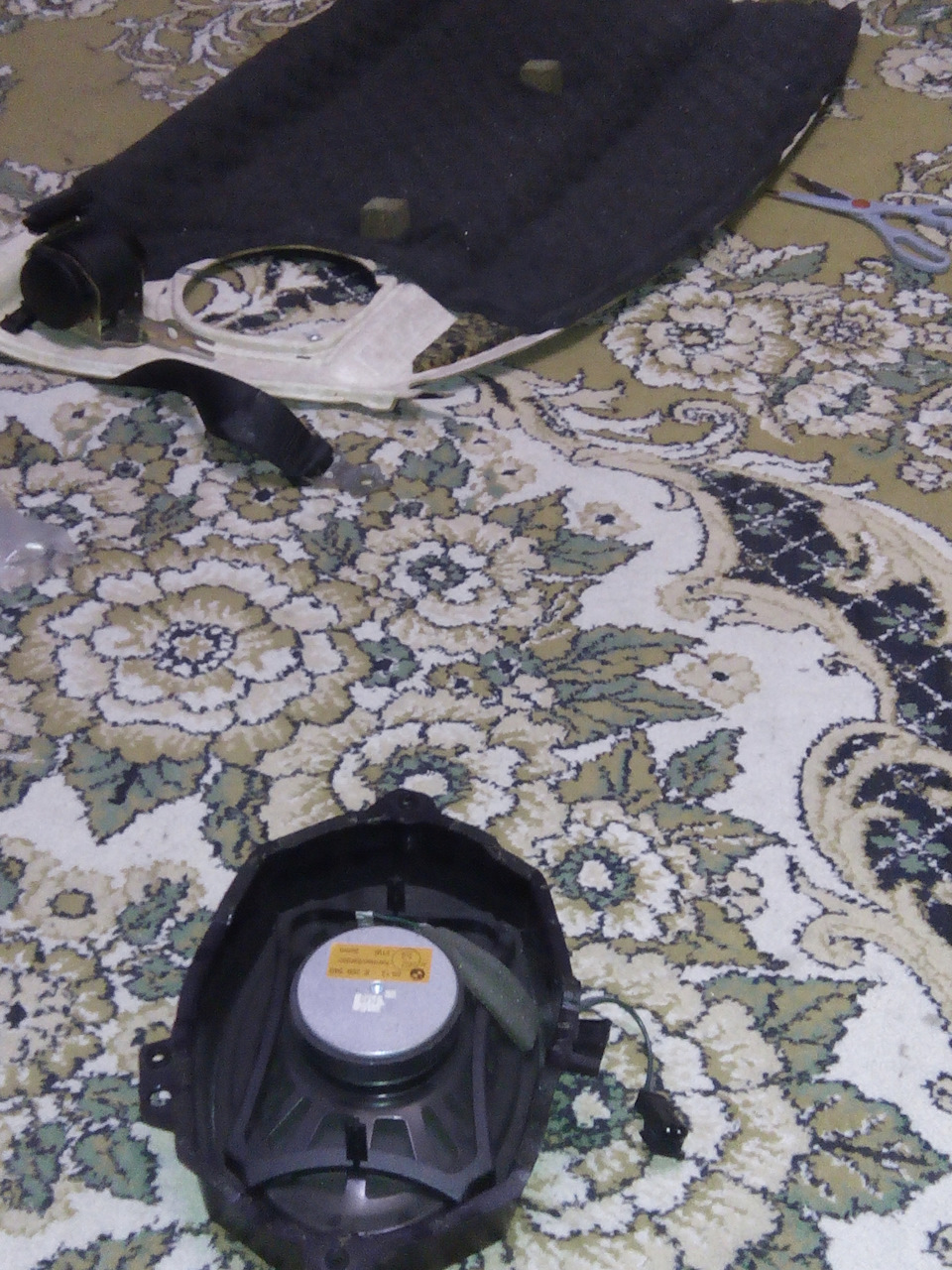

Среднечестотник же просто на защёлках сидит в карте:
Если менять низкочастотник, то надо просто обязательно подрезать карту, и уж точно делать подиум под новый динамик. Сам штамп двери тоже надо прорезать — звучать точно лучше будет 🙂
Сложность только в том, что при всём этом надо менять и штатный усилитель, а там и проводку 🙂 т.к. штатные низкочастотники 2 Ома и вроде 35 Ватт… Как оно будет играть с 4 Омными динамиками — я не знаю 🙂
Я пока у себя менять не собираюсь, т.к. басы на магнитолле у меня убраны, а сзади стоит саб который всё восполняет.
Фотоотчет по замене штатных динамиков на Focal iss165
2мм
Собираю и вот,другое дело.слушаем по контуру обшивки на сколько качественно проклеен сплен.Я проверяю на чужеродные звуки треком ак-47 в тепле 2 яйца(в самом начале трека идет такая частота баса,при котором обычно все косяки всплывают)Со штатом совсем не сравнить,фронт сейчас выдает бас раза так в 2 больше чем штатный тыл.и это все без усилка,на штатной голове,и с непрофессиональной подготовкой.
