Что внутри китайского аккумулятора 18650
Разборка заводских литий-ионных аккумуляторов формата 18650
Всем привет! Давно меня просили сравнить заводские батареи 18650 в сравнении с поддельной батареей 18650 с «алиэкспресса».
На тесте три банки из аккумуляторов ноутбуков Futjitsu-Siemens (синяя банка), Lenovo (красная банка), HP (зеленая банка). Аккумуляторные батареи с длительными сроками хранения, больше пяти лет. Поэтому ресурс у них плачевный, но некоторые батареи еще работают. Аккумуляторы подходят для питания фонариков или других гаджетов, аккумуляторы хоть и старые, но справляются со своей задачей.
Номера на банках:
— LG LGES318650, синяя банка;
— Noname NK6M4ED030541, красная банка;
— Sony US8650GRG5, зеленая банка.
Красный аккумулятор, как написали в комментариях, возможно это банка Sanyo.
Синий аккумулятор LG после разборки оказался не таким качественным, ожидал большего. Видно, что есть неплотная набивка внутренней основы батареи, что наводит на мысль о малой длине катода и анода. Ёмкость у такой батареи будет ниже заявленной.
Разбирая аккумуляторы 18650 или другие литий-ионные аккумуляторы, стоит подходить к этому процессу с повышенной аккуратностью, дабы не закоротить аккумулятор. Как видно на фото, даже аккуратная разборка привела к повреждению элемента, что привело к началу экзотермической реакции с нагревом аккумулятора. Но так как банка разобрана, то это процесс ограничился выделением неопределенного газа, возможно кислорода.
Аккумуляторы на тесте имеют схожее внутренне строение. Только синяя банка отличается дренажным клапаном и неплотной набивкой. Длина катода и анода в этой банке меньше, чем в красной и зеленой.
Аккумуляторные батареи сильно отличаются по строению дренажного клапана. Самый сложный в исполнении клапан — у зеленой банки. Самый простой — у синей банки. Такое ощущение, что при производстве синих банок для LG сэкономили.
Качественные по исполнению оказались аккумуляторные батареи Sony, Noname (красная банка, возможно Sanyo). В этих аккумуляторах сложный дренажный клапан, плотная набивка элементов батареи. По всем показателям выигрывает красная банка (возможно Sanyo) и аккумулятор Sony. Заводская банка LG выполнена некачественно, но лучше чем у подделки с «алиэкспресс». Разборку поддельного аккумулятора можно посмотреть в видео — youtu.be/r1xHjmWZimI, где плотность набивки внутреннего элемента маленькая.
Так выглядит разобранный элемент аккумулятора, на котором видно медную фольгу — анод, алюминиевую фольгу — катод. На анод нанесена углеродная матрица с внедренными ионами лития, которая образует структуру литий углерод шесть — LiC6. Катод состоит из алюминиевой фольги покрытой литерованным оксидом кобальта — LiСоO2.
Электроды между собой разделены пористым полипропиленовым сепаратором, а вся сборка помещается в электролит.
Конечная таблица. Параметры измерений приблизительны. По моему мнению выиграл красный аккумулятор Noname (возможно Sanyo), но аккумулятор Sony так же показал хорошие результаты, что не сказать о банке LG.
Не разбирайте литий-ионные аккумуляторы в домашних условиях — покалечитесь или спалите окружающее пространство.
Видео процесса:
На этом все. Надеюсь, кому-то будет интересен данный материал.
Если в статье обнаружатся какие-то ошибки, дайте знать в ЛС. Всем спасибо за внимание.
Разбираем заводские литий ионные батареи формата 18650
Всем привет, давно меня просили сравнить заводские батареи 18650 в сравнении с поддельной батареей 18650 с алиэкспресса.
Синяя батарея от LG после разборки оказалась не очень качественной по своей структуре. Визуально было видно, что имеется неплотная набивка внутренней основы батареи, что наводит на мысль о малой дине катода и анода, следовательно емкость у такой батареи скорей всего будет ниже заявленной.
Все три батареи имеют почти одинаковое внутренне строение. Только синяя банка имеет менее качественное исполнение и неплотную набивку. То есть длинна катода и анода в этой банке короче, чем в красной и зеленой.
Батареи сильно отличаются по строению дренажного клапана, самый сложный в исполнении клапан у зеленой банки. Самый простой у синей. Такое ощущение, что при производстве синих банок для LG хорошенько сэкономили или в то время были такие требования по качеству, но что-то слабо в это верится.
Самые качественные по исполнению оказались более современные батареи от Sony и Noname (красная банка), сложный дренажный клапан, плотная набивка элементов батареи. Что можно видеть в итоговой таблице. По всем показателям выигрывает красная банка от неизвестного производителя и банка от Sony. И совсем странно, что заводская банка от LG имеет показатели намного хуже, но лучше чем у подделки с алиэкспресс, где плотность набивки внутреннего элемента была процентов на 20 от всего объема.
Ну и конечная таблица, все параметры в ней приблизительны. По моему мнению выиграла банка от Noname, но банка от Sony так же показала отличные результаты, что не сказать о банке от LG.
На этом все, надеюсь, кому-то будет интересен данный материал. Все спасибо за внимание.
Видео процесса: Настоятельно не рекомендую разбирать в домашних условиях литий ионные аккумуляторы. Так как можно покалечиться и спалить окружающее пространство.
Что внутри аккумулятора 18650 и почему это важно?
Статья обновлена: 2020-12-18
Что внутри аккумулятора 18650 и почему это важно?
У сборщиков электробайков бум сборки собственных батарейных блоков из популярных аккумуляторов с ячейкой 18650 (длина 18мм, ширина 65мм), и я хочу поделиться своими находками о внутренностях 18650, чтобы вы поняли больше о правильных методах сборки самодельных батарейных блоков.
Зачем кому-то делать свою собственную сборку?
Поставщики существующих батарейных блоков производят (и держат на складе) только те блоки, которые они могут продать в достаточном количестве, ради которых стоит рисковать деньгами. Потому у них будут блоки только определенных размеров, форм и со специальными малобюджетными ячейками.
Никто не делает блоки именно под вашу форму и размер, а форма корпуса сильно отличается от одной модели к другой. И если сборщик остановился на покупке готового решения блока, в нем будет меньше вольт, меньше ампер, или меньше и того, и другого. Фото пожарного Барри Морфил (Barry Morfill) в Шрусбери, Великобритания.
Но… что если вы хотите блок с другими ячейками? Или, может, очень индивидуальную форму? Нет ничего “неправильного” в готовых решениях блоков, но… предполагая, что каждый, кто готов на проблемы и затратность собственной сборки, скорее всего хочет максимальной производительности. В конце концов, зачем идти на затраты и проблемы сборки, чтобы улучшить производительность до среднего уровня в стандартной сборке? Они уже существуют и становятся все более доступными. (Для индивидуальной сборки чаще всего используют сварочный аппарат для самодельных ячеек за 250$!)
Изображение индивидуальной сборки аккумулятора для определения максимального количества ячеек, фото Аллекса (Allexa) из Швеции. Я думаю, он мог бы поместить еще несколько ячеек, если бы перебросил поршень амортизатора к переднему краю
Третья причина (после “индивидуальных особенностей”, и использования особых ячеек), это на данный момент международная доставка большого аккумулятора для электробайка вызывает большие трудности (а нормы и требования скорее всего будут только ужесточаться со временем). А что если вы живете в стране, куда основные поставщики аккумуляторных блоков для электробайков не смогут доставить продукцию? Тогда… вы не сможете достать ЛЮБОЙ готовый аккумуляторный блок. Вы можете достать все компоненты и собрать свой, но. возможности купить готовый аккумуляторный блок у вас нет.
Отрицательный корпус и короткое замыкание плеча
Я говорю об этом факте про ячейку 18650 в первую очередь потому, что… Я до сих пор встречаю людей, которых удивляет этот факт, когда они узнают, что короткое замыкание в корпусе ячейки 18650 может стоить вам проблем и денег. Это может разрушить весь дорогой блок и… даже привести к ПОЖАРУ!
Я видел несколько колпачков и оболочек, рекламируемых как нержавеющая сталь, но. вот цитата из поставщика деталей 18650:
“Корпус и колпачок изготовлены из никелированной стали A3, а изоляционная прокладка выполнена из нейлона”
Несмотря на то, что «возможно» провести ток с отрицательного плеча ячейки 18650 (чтобы “плюс” и “минус” были выведены из того же конца ячейки), это также означает, что вы используете бока корпуса как проводник. Оболочка из стали и ее проводимость примерно в 10 раз меньше меди, потому… неразумно называть стороны корпуса 18650 “резистором”.
Я видел два способа в самодельных батарейных блоках, чтобы предотвратить короткое замыкание плеча, это… добавить самоклеящуюся изоляционную шайбу на “плюс” и… добавить что-нибудь вроде пластиковой крышечки. Каждый из этих способов это огромный плюс, потому я бы сделал и то, и другое
Если вы целенаправленно используете ток по бокам корпуса, это означает, что вы тратите мощность батареи на нагрев корпуса. Потраченная впустую мощность и нагрев ячейки это плохой дизайн. Всегда тяните “минус” от нижней части 18650, используя то, что имеет лучшую проводимость, чем сталь (алюминий или медь, как необработанные, так и никелированные).
ПТК (PTC)
Сразу под колпачком положительно электрода находится устройство “Положительного температурного коэффициента”, это тонкий и компактный способ ограничить ток отдельной ячейки, когда величина тока вызывает нагрев верхней части аккумулятора.
ПТК это проводящая шайба, но при нагреве ее сопротивление значительно возрастает, так что меньший ток может пройти через ПТК. То есть, это почти самовозвратный прерыватель. Возникает вопрос, насколько он должен нагреться для активации?
Один вроде как надежный источник утверждает, что точка троттлинга тока активируется при 134C (273F). Если это правда для большинства аккумуляторов, я не представляю ситуацию, когда ПТК поможет …Возможно это позволяет дефектному аккумулятору нагреться до температуры газообразования электролита, и фактически рост давления газов активирует УПТ, обеспечивающий защиту. Тот же источник утверждает, что ПТК возвращается к исходным характеристикам тока, когда аккумулятор остывает.
Есть несколько ссылок, в которых говорится, что любая ячейка 18650 не должна нагреваться до температуры 60C (140F), если вы хотите сохранить долгий срок службы ячейки. Если вы знаете кого-то, чей блок нагрелся до большей температуры, и он гордится фактом все еще работающего блока, он может не осознавать, что существенно сократил потенциальный жизненный цикл дорогого блока батарей.
Tesla дает 8-летнюю гарантию на свои блоки, и они не только спроектировали блок, никогда не нагревающийся при нормальных условиях зарядки и разрядки, они также добавили систему охлаждения блоков, как сделали в Chevrolet Volt. Nissan Leaf был представлен без жидкостного охлаждения теплообменной системы для батарей, и они зависят от охлаждения атмосферным воздухом, что вызвало проблемы в летний период в регионах с очень жаркой погодой. Система Tesla охлаждает цель до 55C (131F), что соответствует общепризнанной безопасной максимальной температуре 60C (140F). Если они достигают срока службы своих блоков батарей более восьми лет, значит что-то они делают правильно.
УПТ (CID)
Если это произошло?… Я бы не восстанавливал УПТ и не пытался использовать этот аккумулятор снова (ячейки дешевы, и нет необходимости добавлять рискованную ячейку к дорогому блоку). УПТ не восстанавливается самостоятельно, но иногда?… это можно сделать вручную. Я бы использовал такой аккумулятор в фонарике, но не в блоке для электровелосипеда. Минуту … в принципе … я бы выкинул этот мусор. Мне не нужны вспыхивающие фонарики. У меня есть доступ к множеству новых 18650, и я не хочу тратить даже минуту на смертельную борьбу со страховым агентом из-за пожара в доме.
УПТ это тонкий диск листового метала между колпачком положительного катода и остальными внутренностями аккумулятора. УПТ имеет углубление в центре, которое прижимается к другому металлическому диску, что создает проводник тока при нормальных условиях.
Разрывной диск с бороздкой
Обычные аккумуляторы НЕ имеют “разрывного диска”. Если они нагреются до температуры кипения электролита и затем расширятся от растущего давления, их корпус расколется … где-нибудь. Если разрывной диск есть, корпус раскроется в определенном месте. Лучше использовать только брендовые аккумуляторы “большой пятерки”, у которых всегда есть эта опция (Panasonic, Samsung, LG, Sony, Sanyo). Если когда-нибудь при неправильной эксплуатации они разорвутся от внутреннего давления, горячие пары электролита всегда будут направлены в сторону разрывного диска, вместо боковых стенок (диск расположен иногда снизу, иногда сверху … прямо как мой … хм… неважно).
При боковом разрыве тепло будет направлено на соседний аккумулятор, что увеличивает вероятность неуправляемого термического расплавления (и возгорания). Вот исследование НАСА о “разрывных дисках”, если кому-то это интересно (неужели никому?).
Цитата продавца комплектующих для изготовления 18650: “Предохранительный клапан откроется при 2.8МПа (клапан откроется для сброса внутреннего давления свыше 2.8МПа во избежание взрыва контейнера)”
МПа = мегапаскаль, 2.8 МПа = 406 фунтов на квадратный дюйм. Однако разрыв произойдет из-за разницы давления между тем, что внутри аккумулятора и снаружи. Я имею в виду, если вы в горах, где давление атмосферы ниже, аккумулятор разорвется при меньшем внутреннем давлении. Давление на уровне моря примерно 14.5 фунтов на кв. дюйм / 100 килопаскалей / 100 КПа.
Или у этого аккумулятора не было разрывного диска, или … отводы были запаяны так, что растущее давление не могло вырваться в направлении, как задумали дизайнеры. Попробуй объясни это жене когда ваш дом сгорит дотла…
Здесь техническая статья о случаях неуправляемого нагрева. Для меня самым интересным было то, что медная фольга в “рулете” расплавилась и образовались капли, то есть внутренняя температура достигала свыше 1085C (1985F).
Соединение отдельных ячеек
Этот раздел может показаться лишним, поскольку не описывает ничего ВНУТРИ ячейки 18650, но … важной причиной написания этой статьи является необходимость вступления к допустимым методам домашней сборки батарейных блоков с использованием ячеек 18650 [в следующей статье. Вставить ссылку здесь после публикации статьи].
Фото ниже это крупный план блока электромобиля Тесла. Электроды ячеек 18650 присоединены плавкой проволокой к толстой никелированной медной шине. Эти проволоки присоединены к полюсам ячеек ультразвуковой установкой для пайки (высокочастотной вибрацией), которая не нагревает даже верхний слой ячейки, а уж тем более и электролит.
Плавкая проволока присоединяет каждую ячейку Panasonic к шине Tesla.
Автомобили Tesla спроектированы извлекать “низкие амперы” из каждой ячейки (для обеспечения длительного срока работы и большого расстояния), поэтому…на удивление тонкий провод служит хорошим проводником тока (для получения высокой силы тока мотором, используются тысячи таких). Маленький диаметр плавкого провода означает, что в случае автомобильной аварии и короткого замыкания в одной (или больше) ячейке, любая ячейка подающая высокую силу тока нагреет плавкую проволоку достаточно … для очень быстрого расплавления предохранителя.
Внутреннее замыкание в ячейке очень маловероятно, но … какой бы ни была причина высокой силы тока, тепло расплавит плавкую проволоку, что отделит конкретную ячейку от блока. Одна из моделей Tesla содержит 74 ячейки в каждой из параллельных групп, значит. если в одной ячейке сработает предохранитель, эта параллельная группа будет нормально работать на оставшихся 73 ячейках.
Есть довольно много видео на youtube про использование дешевых б/у с малым пробегом ячеек 18650 и их сборки в систему хранения электричества для неэлектрифицированного дома. Предохранители менее необходимы в стационарной системе (дома не сталкиваются), но… это может быть простым и дешевым дополнением к вашему проекту, будь то дом или транспорт.
Если вы дочитаете дальше, вы увидите, что я НЕ рекомендую пайку к отрицательному аноду ячейки (плоский торец), но … в принципе … с правильными инструментами и технологией? Пайка плавкого провода к положительному катоду очень простая и довольно безопасная, без риска повреждения ячейки перегревом. После аварии поврежденная ячейка может быть легко отпаяна и заменена.
Подготовьте поверхности, нанесите немного паяльной пасты, установите плавкую проволоку в желаемое место и прижмите на секунду толстым жалом 100 Вт паяльника (тонкое жало остывает слишком быстро). Или используйте паяльную станцию, о которой я вскоре напишу. У вас есть аппарат для точечной сварки? Плавкая проволока может быть точечно приварена на положительный полюс любой ячейки 18650 (закрепите в двух точках).
Если вы хотите использовать плавкую проволоку в своем проекте, можно сплющить кончики плавкой проволоки для улучшения площади контакта с выступом положительного полюса 18650. Чтобы получить одинаковую толщину кончика плавкой проволоки, положите листы стали по бокам от плавкой проволоки и ударьте молотком. Лист металла для определенной толщины сплющенного кончика плавкой проволоки должен быть толщиной примерно от половины до трети диаметра сечения проволоки.
Индивидуальный предохранитель ячеек не связан с внутренним устройством 18650, но … эта мера предосторожности легко и дешево применяется в блоке ячеек 18650. Если вернуться выше к внутренней конструкции положительного полюса ячейки, вы увидите, что положительный конец электрода может немного нагреться без риска повреждения.
“Защищенная” цепь ячеек
Электровелосипедные блоки батарей делаются из НЕзащищенных ячеек, потому что система управления батареей и контроллер определяют сколько ампер будет извлечено. Я добавляю этот раздел статьи потому, что картинки в некоторых веб каталогах не показывают, что защищенные ячейки отличаются. Если вы покупаете ячейки для сборки блока для электровелосипеда, убедитесь, что вы не заказываете ячейки с защитной схемой.
Защитная схема на ячейке 18650 для продуктов без любых ограничений тока.
Защищенные ячейки также немного длиннее, чем 18650 без защитной схемы. этот ограничитель тока крепится к отрицательному электроду, и затем ток проходит через очень тонкую проводящую полоску по боковой стороне корпуса к положительному электроду (полоска показан на рисунке выше). Эта полоска обычно крепится к изнанке ложного колпачка, который надевается поверх заводского колпачка положительного электрода.
Верхняя часть плоская или с выступом
Некоторые фонарики (или другие коммерческие устройства) имеют цилиндрическое углубление внутри, где выступ “плюса” прижимается к контакту устройства. Это предотвращает любой контакт отрицательного электрода, если аккумулятор вставлен наоборот пьяным пользователем (Чего уставились? Я говорю не о себе…*не выдерживает и всхлипывает “Почему вы бросили меня?… ПОЧЕМУ?” ).
Такое защитное углубление означает, что аккумулятор 18650 с плоским полюсом также не будет подключен, даже при правильной установке. Для таких устройств нужно заказывать аккумулятор с выступом. У него есть дополнительный узкий колпачок, который выпирает чуть дальше. Это также делает 18650 с выступом длиннее, то есть его не стоит заказывать для сборки блока электровелосипеда.
18650 верх плоский и с выступом. Электровелосипеды используют аккумуляторы с плоской верхушкой.
Рулет
Если вы захотите разрезать аккумулятор 18650, тогда сначала … нужно полностью разрядить его для безопасности. Один из способов это прицепить его к лампе накаливания, например 12В автомобильной лампе заднего фонаря.12В светодиодная лампа не сработает, потому что ей нужно довольно точное напряжение, а вам нужно разрядить вольтаж до нуля. А очень большая лампа (как старая головного света) может вызвать перегрев аккумулятора, так что … маленькая 12В лампа накаливания безопаснее.
Конечно это также означает, что маленькая лампа накаливания будет дольше разряжать аккумулятор. Когда не будет видно ни малейшего свечения лампы, можно опустить ячейку в солевой раствор на ночь, чтобы убедиться в полной 100% разрядке.
Разрез спиральной намотки цилиндрической ячейки.
Чтобы разрезать металлический корпус 18650, я рекомендую дремель с тонким абразивным диском вместо трубореза. Труборез оставляет вмятины по краю разреза, что затрудняет удаление рулета. Когда вы достанете и начнете разворачивать рулет, вы заметите медную фольгу как основу химреагентов анода и алюминиевую фольгу как основу химреагентов катода.
В середине есть тонкий углеродный стержень, который соединяет край рулета и положительный катод (#13 на изображении патента ниже).
Внутри нижней части корпуса, Анод
После вскрытия аккумулятора вы увидите, что между рулетом и дном металлического корпуса есть только изолирующая шайба из тонкого пластика.
Одна из самых важных идей, которую я хочу донести в этой статье, при сборке множества ячеек в блок отрицательный анод (по бокам и снизу) наиболее чувствителен к нагреву.
Как же все собирается?
Вот пара изображений, которые помогут изложить суть. Они из официального патента Samsung на аккумулятор 18650. В верхней части над электролитом в рулете расположено много деталей, а внизу? Только тонкая пластиковая шайба … старая добрая #11.
Патент Samsung “US 20090117451 A1”
Если вы дочитали до этого места, вот еще статья о конструкции аккумулятора 18650 и технике безопасности от Д-ра Вэсселмарк (Wesselmark), которая имеет степень доктора наук в прикладной электрохимии, из Королевского института технологий, Стокгольм…в соавторстве с Томом О’Хара, имеющим более чем двадцатилетний опыт научно-исследовательской работы с батарейками Energizer.
Д-р Вэсселмарк или Том, вы прочли это? Я должен вам пиво, как Нильс Бор.
У многих из нас есть фонари под данный тип аккумуляторов, а у кого-то есть и повербанки для таких типов аккумуляторов. Как не обмануться при покупке и какой тип выбрать поможет эта статья.
На написания этой статьи меня сподвигнул очередной перл от китайцев.
1. Расшифровка загадочных надписей аккумуляторов
В массовом производстве используются три класса Li-ion аккумуляторов (за основу взят материал катода, вторая буква в маркировке):
1) литий-кобальтовые LiCoO2 (самые распространенные, наиболее высокая емкость среди Li-Ion)
2) литий-марганцевые LiMnO2, LiMn2O4, LiNiMnCoO2 (более известные как высокотоковые (INR), способные отдавать в нагрузку токи 5-7С, по емкости обычно уступающие первым)
3) литий-феррофосфат LiFePO4 (недооцененные рынком отличные аккумуляторы, по всем параметрам бесспорно выигрывающие у первых двух типов, кроме рабочего напряжения и емкости, она еще ниже, чем у INR)
Как говорится, все три класса заточены под выполнение конкретных задач, имеют свои плюсы и мнусы.
Так как единых стандартов маркировки аккумуляторов не существует, все производители маркируют по-разному. Но в идеале должно быть как-то так:
1) первая буква – технология изготовления (I — литий-ионная технология)
2) вторая буква — тип химии, материал катода (C/M/F — кобальтовая/марганцевая/железофосфатная химия)
3) третья буква R — аккумулятор (rechargeable)
4) пять цифр – формфактор (первые две цифры – диаметр, следующие две – длина, последняя цифра – форма акка (0 – цилиндрический))
— 10440 (всем привычные «мизинчики»)
— 14500 (всем привычные «пальчики»),
— 16340 (размер как у батарейки CR123),
— 17335 (не распространены)
— 18500 (также не слишком распространены)
— 18650 (самый распространенный формфактор на рынке),
— 18700 (неофициально, аккумулятор 18650 + плата защиты, т.е. защищённый аккумулятор ),
— 26650 (увеличенные, пришли на рынок с подачи компании A123 Systems, производящей литий-феррофосфатные аккумуляторы)
— 32650 (совсем монстры, только для стационарных устройств, вес почти 150гр)
— плюс неофициальные ф/ф с платами защиты, например 18670…
5) буквы/цифры — специфическая маркировка емкости (у всех производителей по-разному)
Пример маркировки, но как правило у всех производителей по разному:
— Samsung ICR18650-26F (литий-ионный аккум с привычной кобальтовой химией, ф/ф 18650 емкостью 2600mah)
— Samsung INR18650-20R (литий-ионный аккум с марганцевой химией, т.е. высокотоковый, ф/ф 18650 емкостью 2000mah)
Собственные обозначения:
Panasonic NCR18650PF (NCR – разновидность кобальтовой химии, что-то среднее между первым и вторым классом, т.е. простыми словами химия LiNiCoO2, без использования магранца. Как бы под определенный класс не подходит, получился некий симбиоз. Из плюсов – высокая плотность энергии с низкими порогами до 2,5-2,75V). В данном аккумуляторе применена LiNiMnCoO2 химия, то бишь он уже IMR высокотоковый на основе марганца, но производитель оставил старую маркировку.
Sanyo UR18650FM – информация может не точная, но встречал информацию, что Sanyo не производит аккумуляторы для розничной продажи, поэтому и не заморачивается с маркировкой. Она штампует банки для крупных производителей электроники, поэтому маркировка чисто «под себя». Возможно, по внутренним обозначениям компании, UR и F(M) означает тип, химию и емкость, по крайней мере в даташитах информации нет (только, что это маркировка модели). А так это литий-ионный аккум с привычной кобальтовой химией, ф/ф 18650 емкостью 2600mah.
2. Что значит защищённый аккумулятор
Li-Ion аккумуляторы должны работать в диапазоне напряжений 4,2-2,5В. Для того, чтобы в процессе работы напряжение на АКБ не выходило за пределы этого диапазона на минусовой контакт незащищенного Li-Ion АКБ (их еще называют «ячейка») ставят небольшую электронную плату защиты (зачастую, она именуется просто «защита»).
Именно эта плата обеспечивает работу ячейки в допустимом диапазоне напряжений, предохраняет от перегрузки по току и от короткого замыкания.
Плата защиты приваривается стальной лентой к контактам аккумулятора
Крупные производители Li-Ion аккумуляторов НЕ ВЫПУСКАЮТ ЗАЩИЩЕННЫХ АКБ. Они производят только НЕЗАЩИЩЕННЫЕ аккумуляторы. В природе не существует защищенных Li-Ion аккумуляторов Panasonic или SAMSUNG, которые были бы выпущены непосредственно «панасоником прямо в Японии» или «самсунгом» а все, кто утверждает обратное, по какой-то причине пытаются ввести вас в заблуждение.
Защищенные аккумуляторы СОБИРАЮТСЯ из незащищенного Li-Ion аккумулятора (ячейки) и платы защиты.
И собираются они тоже по-разному: сборка защищенных АКБ, в основном, происходит на заводах в Китае. Но Китай — Китаю рознь. Есть как откровенное барахло (с емкостями 3800мАч и выше) так и очень качественные продукты.
Защищенные аккумуляторы выпускаются под совершенно различными брендами, не имеющими отношения к производителю ячеек.
И весь этот «бутерброд», упаковывается в термо-пленку с обозначение бренда и емкости (как реальной так и совершенно бредовой, в некоторых случаях).
Из-за платы защищенные аккумуляторы на пару миллиметров длиннее своих незащищенных сородичей и на 0,5 мм толще.
Вследствии этого, ВАШ АККУМУЛЯТОР МОЖЕТ НЕ ВЛЕЗТЬ В ВАШЕ УСТРОЙСТВО
Такие аккумуляторы могут обозначаться типоразмером 18700 (где первые две цифры это диаметр в мм., а вторые две- длина). Это надо учитывать при выборе аккумулятора, — сможет ли такой аккумулятор влезть, к примеру, в ваш фонарь или зарядное устройство.
3. Для чего нужны защищённые аккумуляторы
Защищенные аккумуляторы можно применять в любых устройствах, которые расчитаны на работу с Li-Ion источниками питания и не имеют встроенного контроллера заряда-разряда. В настоящее время основными потребителями защищенных АКБ являются светодиодные фонари, так как именно такие аккумуляторы способны обеспечить питанием мощные светодиоды в течении продолжительного времени.
Если у вас светодиодный фонарь, с вероятностью 99% вам необходим защищенный аккумулятор. Если вы хотите отремонтировать батарею в ноутбуке или в шуруповерте или просто вам нужна БАТАРЕЯ из LI-Ion аккумуляторов, то вам необходимы именно незащищенные АКБ.
У некоторых аккумуляторов китайская защита слишком осторожная, и прерывает ток при меньшем потреблении. Из-за этого мощные фонари на XM-L просто не работают. Включаешь фонарь — он разок мигнет, и все. Вставил аккумулятор еще раз — тоже самое. Защита срабатывает почти мгновенно. Тут нужно либо содрать защиту, либо купить другой аккумулятор.
Защита неизбежно увеличивает длину аккумулятора на 3-4 мм, а то и больше. Когда длина достигает 7 см, некоторые фонари перестают закрываться и не работают. Чем длиннее аккумулятор, тем с большей силой давят на него пружины; иногда случается, что они даже продавливают минусовой контакт аккумулятора. Особенно часто это случается, когда фонарь используется как подствольный, во время отдачи при выстреле. Но и просто с усилием закручивать крышку фонаря, чувствуя, как пружина процарапывает аккумулятор, не слишком приятно.
Защита НЕ ПРЕДОХРАНЯЕТ фонарь от перегрева и последующего взрыва. От этого защищают отверстия в клапане, через которые стравливается повышенное давление в аккумуляторе. Но в герметичном пространстве это не сработает.
В принципе, при некотором внимании можно спокойно использовать не защищенные аккумуляторы. Многие так и делают. Естественно, речь идет про фонарь на одном аккумуляторе. Если используются несколько аккумуляторов, защита должна быть обязательно.
Таблица характеристик по известным брендам
Фирма Емкость Маркировка Напряжение заряда конечное напряжение ток разряда А непрерывный (максимальный)
1 LG 3200mAh ICR18650E1 4.35 ±0.05 V 2.75V 4,65-1,5С
2 LG 3000mAh ICR18650D1 4.35 ±0.05 V 2.75V 5,8-2С
3 LG 2800mAh ICR18650C1 4.35 ±0.05 V 3.0V 4-1,5С
4 LG 2600mAh ICR18650B2 4.2 ±0.05 V 3.0V 3,75-1,5С
5 LG 2600mAh ICR18650B3 4.2 ±0.05 V 3.0V 3,75-1,5С
6 LG 2600mAh ICR18650B4 4.2 ±0.05 V 2.75V 5-2С
7 LG 2400mAh ICR18650A4 4.2 ±0.05 V 3.0V 3,6-1,5С
8 LG 2200mAh ICR18650S3 4.2 ±0.05 V 3.0V 3,2-1,5С
9 Panasonic 3600mAh NCR18650G 4.2 ±0.05 V 2.5V 6,5-2C
10 Panasonic 3400mAh NCR18650B 4.2 ±0.05 V 2.5V 6,2-2C
11 Panasonic 3400mAh NCR18650BF 4.2 ±0.05 V 2.5V 6,2-2C
12 Panasonic 3200mAh NCR18650BD 4.2 ±0.05 V 2.5V 6,4-2C(10-3C)
13 Panasonic 3200mAh NCR18650BE 4.2 ±0.05 V 2.5V 6,4-2C(10-3C)
14 Panasonic 3100mAh NCR18650A 4.2 ±0.05 V 2.5V 5,9-2С
15 Panasonic 2900mAh NCR18650PF 4.2 ±0.05 V 2.5V 5,5-2C(10-3C)
16 Panasonic 2900mAh NCR18650PD 4.2 ±0.05 V 2.5V 5,5-2C(10-3C)
17 Panasonic 2900mAh NCR18650 4.2 ±0.05 V 2.5V 5,5-2С
18 Panasonic 2600mAh CGR18650E 4.2 ±0.05 V 3.0V 5-2С
19 Panasonic 2500mAh CGR18650F 4.2 ±0.05 V 3.0V 5-2С
20 Panasonic 2250mAh CGR18650CG 4.2 ±0.05 V 3.0V 4,3-2С
21 Panasonic 1900mAh UR18650Y 4.2 ±0.05 V 2.75V 3,8-2С
22 Samsung 3200mAh ICR18650-32A 4.35 ±0.05 V 2.75V 6,4-2C
23 Samsung 3000mAh ICR18650-30B 4.35 ±0.05 V 2.75V 5,9-2C
24 Samsung 3000mAh ICR18650-30A 4.3 ±0.05 V 2.75V 6-2C
25 Samsung 2900mAh ICR18650-29E 4.2 ±0.05 V 2.5V 2,8-1C(8,25-3C)
26 Samsung 2800mAh ICR18650-28A 4.3 ±0.05 V 2.75V 5,6-2C
27 Samsung 2600mAh ICR18650-26C 4.2 ±0.05 V 2.75V 5,2-2C
28 Samsung 2600mAh ICR18650-26F 4.2 ±0.05 V 2.75V 5,2-2C
29 Samsung 2600mAh ICR18650-26H 4.2 ±0.05 V 2.75V 5,2-2C
30 Samsung 2400mAh ICR18650-24E 4.2 ±0.05 V 2.75V 4,8-2C
31 Samsung 2200mAh ICR18650-22F 4.2 ±0.05 V 2.75V 4,4-2C
32 Sanyo 3350mAh NCR18650BF 4.2 ±0.05 V 2.5V 6,2-2C
33 Sanyo 3000mAh UR18650ZTA 4.35 ±0.05 V 3.0V 5,8-2C
34 Sanyo 2800mAh UR18650ZT 4.3 ±0.05 V 3.0V 5,4-2C
35 Sanyo 2600mAh UR18650ZY 4.2 ±0.05 V 2.75V 2,6-1C
36 Sanyo 2600mAh UR18650FM 4.2 ±0.05 V 2.75V 5-2C
37 Sanyo 2400mAh UR18650F 4.2 ±0.05 V 2.75V 5-2C
38 Sanyo 2250mAh UR18650A 4.2 ±0.05 V 2.75V 4,3-2C
39 Sanyo 2200mAh UR18650FJ 4.2 ±0.05 V 2.75V
40 Sanyo 2000mAh UR18650Y 4.2 ±0.05 V 2.75V 3,8-2С
41 Sony 2900mAh US18650NC1 4.2 ±0.05 V 2.5V 8(10)
42 Sony 2600mAh US18650GR 8A 4.2 ±0.05 V 3.0V
43 Sony 2400mAh US18650GR G7 4.2 ±0.05 V 3.0V
44 Sony 2200mAh US18650GR G5 4.2 ±0.05 V 3.0V
Производитель Емкость Маркировка ток(А)
1 LG 1 500 HB2 20
2 LG 1 500 HB6 25
3 LG 2 000 HD2 20
4 LG 2 000 НE1 10

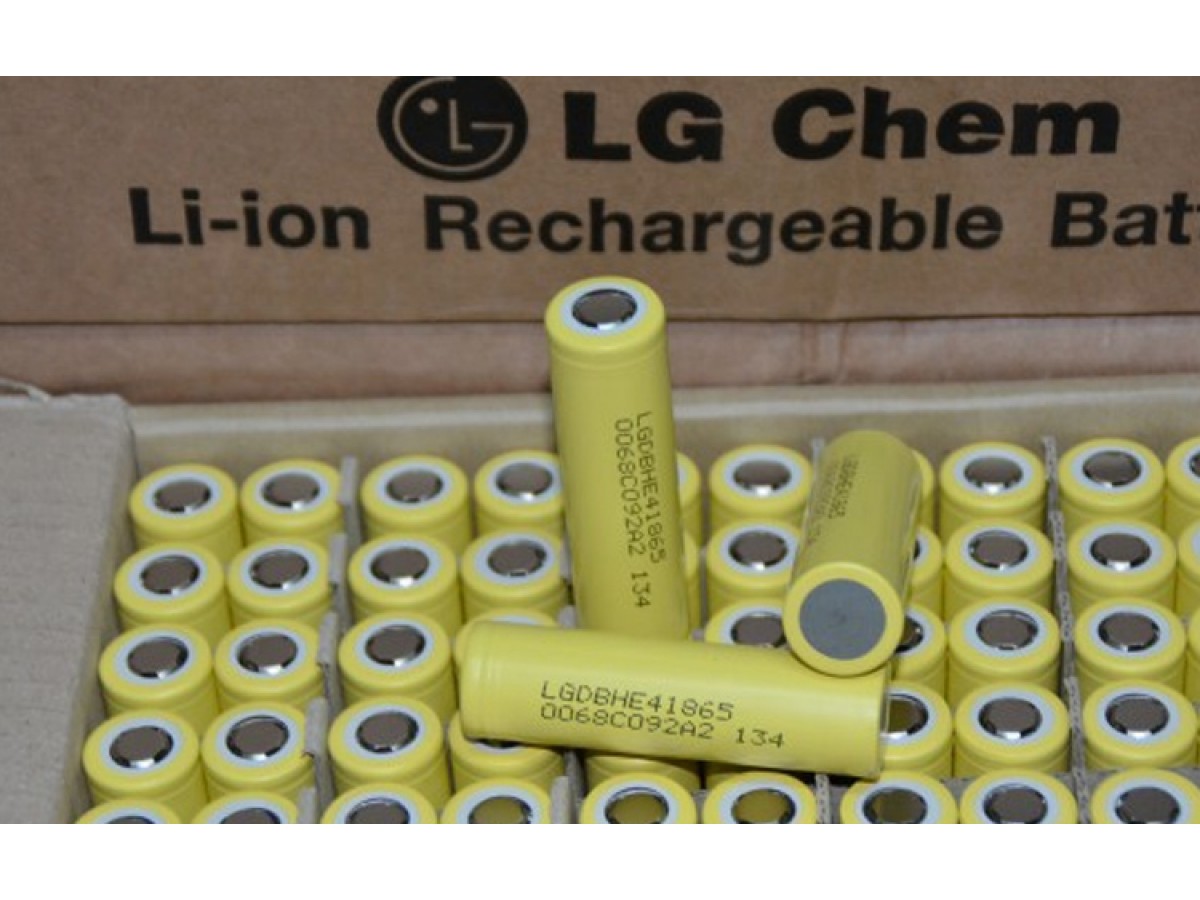

5 LG 2 500 HE2 20
6 LG 2 500 HE4 20
7 LG 3 000 HG2 20
8 LG 3 200 MH1 10
9 LG 3 500 MJ1 10
10 Panasonic 2 250 CGR18650CH 10
11 Panasonic 2 900 NCR18650PF 10
12 Panasonic 2 900 NCR18650PD 10
13 Panasonic 3 200 NCR18650BD 10
14 Samsung 1 300 INR18650-13Q 18
15 Samsung 1 300 INR18650-13P 10
16 Samsung 1 500 INR18650-15Q 18
17 Samsung 1 500 INR18650-15M 23
18 Samsung 1 500 INR18650-15R 25
19 Samsung 2 000 INR18650-20Q 15
20 Samsung 2 000 INR18650-20R 22
21 Samsung 2 200 ICR18650-22P 10
22 Samsung 2 400 INR18650-24R 25
23 Samsung 2 500 INR18650-25R 20
24 Samsung 3 000 INR18650-30Q 15
25 Samsung 3 200 INR18650-32E 10
26 Samsung 3 500 INR18650-35E 8
27 Sanyo 1 300 UR18650SA 15
28 Sanyo 1 300 UR18650SAX 25
29 Sanyo 1 500 UR18650W2 18
30 Sanyo 1 500 UR18650WX 25
31 Sanyo 2 000 UR18650EX 20
32 Sanyo 2 000 UR18650RX 10
33 Sanyo 3 500 NCR18650GA 10
34 Sony 1 100 US18650VT 10
35 Sony 1 300 SE US18650VT 20
36 Sony 1 600 US18650VTC3 30
37 Sony 2 100 US18650VTC4 30
38 Sony 2 250 US18650V3 10
39 Sony 2 600 US18650VTC5 30
40 Sony 2 900 US18650NC1 10
