ARP (англ. Address Resolution Protocol — протокол определения адреса) — протокол в компьютерных сетях, предназначенный для определения MAC-адреса по IP-адресу другого компьютера.

Рассмотрим суть функционирования ARP на простом примере. Компьютер А (IP-адрес 10.0.0.1) и компьютер Б (IP-адрес 10.22.22.2) соединены сетью Ethernet. Компьютер А желает переслать пакет данных на компьютер Б, IP-адрес компьютера Б ему известен. Однако сеть Ethernet, которой они соединены, не работает с IP-адресами. Поэтому компьютеру А для осуществления передачи через Ethernet требуется узнать адрес компьютера Б в сети Ethernet (MAC-адрес в терминах Ethernet). Для этой задачи и используется протокол ARP. По этому протоколу компьютер А отправляет широковещательный запрос, адресованный всем компьютерам в одном с ним широковещательном домене. Суть запроса: «компьютер с IP-адресом 10.22.22.2, сообщите свой MAC-адрес компьютеру с МАС-адресом (напр. a0:ea:d1:11:f1:01)». Сеть Ethernet доставляет этот запрос всем устройствам в том же сегменте Ethernet, в том числе и компьютеру Б. Компьютер Б отвечает компьютеру А на запрос и сообщает свой MAC-адрес (напр. 00:ea:d1:11:f1:11) Теперь, получив MAC-адрес компьютера Б, компьютер А может передавать ему любые данные через сеть Ethernet.

Наибольшее распространение ARP получил благодаря повсеместности сетей IP, построенных поверх Ethernet, поскольку практически в 100 % случаев при таком сочетании используется ARP. В семействе протоколов IPv6 ARP не существует, его функции возложены на ICMPv6.

Источник

Что включает в себя таблица arp

Протокол преобразования адресов ARP

Назначение протокола ARP. ARP-таблицы. Статические и динамические записи ARP-таблиц, ARP-кэш

ARP-преобразование адресов выполняется путем поиска в таблице. Эта таблица, называемая также ARP-таблицей, хранится в памяти и содержит строки соответствия MAC/IP для каждого узла сети. Ниже приведен пример простейшей ARP-таблицы:

IP-адрес | Ethernet-адрес
192.168.0.1 |08:00:34:00:2F:C3
192.168.0.2 |08:00:5A:71:A7:72
192.168.0.3 |08:00:10:98:AC:24

ARP-таблицы строятся согласно документу RFC-1213 и для каждого IP-адреса содержит четыре кода:

ARP-таблица необходима потому, что IP-адреса и Ethernet-адреса выбираются независимо, и нет какого-либо алгоритма для преобразования одного в другой. IP-адрес выбирает менеджер сети с учетом положения машины в сети internet. Если машину перемещают в другую часть сети internet, то ее IP-адрес должен быть изменен. Ethernet-адрес выбирает производитель сетевого интерфейсного оборудования из выделенного для него по лицензии адресного пространства. Когда у машины заменяется плата сетевого адаптера, то меняется и ее Ethernet-адрес.

Эффективность функционирования ARP во многом зависит от ARP кэша (ARP cache), который присутствует на каждом хосте. В кэше содержатся Internet адреса и соответствующие им аппаратные адреса.

Схема работы протокола ARP

Рассмотрим процедуру преобразования адресов при отправлении сообщения. Пусть прикладная программа одной ЭВМ отправляет сообщение другой. Прикладной программе IP-адрес места назначения обычно известен. Для определения Ethernet-адреса просматривается ARP-таблица. Если для требуемого IP-адреса в ней присутствует Ethernet-адрес, то формируется и посылается соответствующий пакет. Если же с помощью ARP-таблицы не удается преобразовать адрес, то выполняется следующее:

Каждая машина, принявшая ARP-запрос, в своем ARP-модуле сравнивает собственный IP-адрес с IP-адресом в запросе. Если IP-адрес совпал, то прямо по Ethernet-адресу отправителя запроса посылается ответ, содержащий как IP-адрес ответившей машины, так и ее Ethernet-адрес. После получения ответа на свой ARP-запрос машина имеет требуемую информацию о соответствии IP и Ethernet-адресов, формирует соответствующий элемент ARP-таблицы и отправляет IP-пакет, ранее поставленный в очередь. Если же в сети нет машины с искомым IP-адресом, то ARP-ответа не будет и не будет записи в ARP-таблицу. Протокол IP будет уничтожать IP-пакеты, предназначенные для отправки по этому адресу.

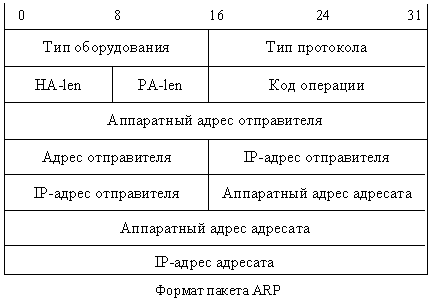

Поле код операции определяет, является ли данный пакет ARP-запросом (код = 1), ARP-откликом (2), RARP-запросом (3), или RARP-откликом (4). Это поле необходимо, как поле тип кадра в Ethernet пакетах, они идентичны для ARP-запроса и отклика.

Протокол Proxy- ARP

Еще одна разновидность протокола ARP служит для того, чтобы один и тот же сетевой префикс адреса можно было использовать для двух сетей. Этот протокол называется смешанным протоколом ARP (proxy).

В смешанном протоколе ARP нескольким IP-адресам ставится в соответствие один и тот же физический адрес. Поэтому системы, где предусмотрен контроль за соответствием физических и IP-адресов, не могут работать со смешанным протоколом ARP. Главным преимуществом этого протокола является то, что он позволяет путем добавления одного маршрутизатора (Gateway) подключить к Интернет еще одну сеть, не изменяя таблиц маршрутизации в других узлах. Протокол используется при построении сетей Интранет.

Протокол обратного адресного преобразования RARP

Назначение протокола RARP

Протокол применяется во время загрузки узла (например, компьютера), когда он посылает групповое сообщение-запрос со своим физическим адресом. Сервер принимает это сообщение и просматривает свои таблицы (либо перенаправляет запрос куда-либо еще) в поисках соответствующего физическому IP-адреса. После обнаружения найденный адрес отсылается обратно на запросивший его узел. Другие станции также могут «слышать» этот диалог и локально сохранить эту информацию в своих ARP- таблицах. RARP позволяет разделять IP-адреса между не часто используемыми хост-узлами. После использования каким-либо узлом IP-адреса он может быть освобожден и выдан другому узлу.

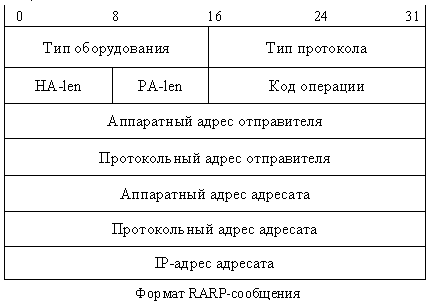

Протокол RARP предполагает наличие специального сервера, обслуживающего RARP-запросы и хранящего базу данных о соответствии аппаратных адресов протокольным.

Этот протокол работает с любой транспортной средой, в случае же кадра Ethernet в поле тип будет записан код 803516.

Назначение протокола ICMP

Протокол обмена управляющими сообщениями ICMP (Internet Control Message Protocol) позволяет маршрутизатору сообщить конечному узлу об ошибках, с которыми машрутизатор столкнулся при передаче какого-либо IP-пакета от данного конечного узла. Протокол ICMP описан в RFC 792 и является стандартом Интернета. Текущая версия ICMP для IPv4 называется ICMPv4.

Каждое сообщение протокола ICMP передается по сети внутри пакета IP. Пакеты IP с сообщениями ICMP маршрутизируются точно так же, как и любые другие пакеты, без приоритетов, поэтому они также могут теряться. Кроме того, в загруженной сети они могут вызывать дополнительную загрузку маршрутизаторов. Для того, чтобы не вызывать лавины сообщения об ошибках, потери пакетов IP, переносящие сообщения ICMP об ошибках, не могут порождать новые сообщения ICMP.

Существует несколько типов сообщений ICMP. Каждый тип сообщения имеет свой формат, при этом все они начинаются с общих трех полей:

Сообщение ICMP всегда содержит заголовок и первые 64 бита данных пакета IP, который вызвал ошибку (для более точно анализа причины ошибки)

Поле типа может иметь следующие значения:

Диагностическая программа: PING (отправитель пакетов Internet)

Как правило, в диагностических целях используются программы ping и traceroute. Они могут работать из Unix или из MSDOS. Программа Ping была написана Майком Муссом и предназначена для тестирования любого доступного хоста. Программа отправляет хосту ICMP сообщение запроса отклика, а затем ожидает возврат ICMP отклика. Ping измеряет время передачи сообщения туда и обратно, что косвенно индицирует, на сколько далеко расположен хост.

Программа Ping, которая отправляет запрос отклика, называется клиент, а адресованный хост называется сервер. Большинство TCP/IP реализаций поддерживают Ping-сервер непосредственно ядром, т.к. сервер это не пользовательский процесс.

Утилита traceroute позволяет просматривать путь маршрутизации пакета от пользователя до удаленного хоста. Она часто используется сетевыми и системными администраторами как средство отладки маршрутизации пакетов из локальной сети организации в Internet.

Принцип работы traceroute заключается в том, что IP-датаграмма, содержащая это ICMP-сообщение, имеет в качестве адреса источника IP-адрес маршрутизатора.

Теперь легко понять, как работает traceroute. На хост назначения отправляется IP- датаграмма с TTL, равным единице. Первый маршрутизатор, который должен обработать датаграмму, уничтожает ее (так как TTL равно 1) и отправляет ICMP-сообщение об истечении времени (time exceeded). Таким образом определяется первый маршрутизатор в маршруте. Затем traceroute отправляет датаграмму с TTL, равным 2, что позволяет получить IP-адрес второго маршрутизатора. Так продолжается до тех пор, пока датаграмма не достигнет хоста назначения. Утилита traceroute может посылать в качестве такой датаграммы UDP-сообщение с номером порта, который заведомо не будет обработан приложением (порт выше 30000), поэтому хост назначения ответит «порт недоступен» (port unreachable). При получении такого ответа делается вывод, что удаленный хост работает корректно. В противном случае максимального значения TTL (по умолчанию 30) не хватило для того, чтобы его достигнуть.

В процессе обмена UDP- и ICMP-сообщениями формируется таблица задержек маршрутизации пакетов на каждом из узлов и на пути к удаленному хосту в целом. Эта информация и выводится на экран пользователя

Протокол IGMP: протокол управления группами Internet

Назначение протокола IGMP

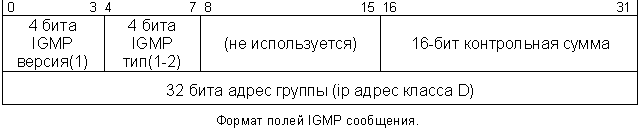

IGMP сообщения передаются в IP датаграммах. IGMP имеет сообщение фиксированного размера, без необязательных данных.

Поле версии IGMP (IGMP version) установлено в 1. Поле тип IGMP (IGMP type) устанавливается в 1 для запроса, посылаемого групповым маршрутизатором, и в 2 для ответа, отправляемого хостом.

Групповой адрес (group address) это IP адрес класса D. В запросе поле группового адреса устанавливается в 0. В отчете оно содержит групповой адрес.

Источник

Как посмотреть ARP-таблицу, ARP-запросы.

Что такое ARP-таблица, ARP-запрос?

Любое сетевое оборудование имеет физический 6 битный адрес уникальный для каждого экземпляра.

Отображение IP-адресов, в аппаратные адреса, выполняется с помощью следующих действий:

– в сеть отправляется широковещательный запрос (ARP-request), принимаемый всеми сетевыми устройствами. Он содержит IP и Ethernet адреса отправителя, а также, целевой IP-адрес, для которого выполняется определение MAC-адреса.

– каждое устройство, принявшее запрос проверяет соответствие целевого IP-адреса, указанного в запросе, своему собственному IP-адресу. При совпадении, отправителю передается ARP-ответ (ARP-Reply), в котором содержатся IP и MAC адреса ответившего узла. Кадр с ARP-ответом содержит IP и MAC адреса как отправителя, так и получателя-составителя запроса.

– информация, полученная в ARP-ответе, заносится в ARP-кэш и может использоваться для обмена данными по IP-протоколу для данного узла. ARP-кэш представляет собой таблицу в оперативной памяти, каждая запись в которой содержит IP, MAC и возраст их действительности (от нескольких секунд, до нескольких часов). Возраст записи учитывается для того, чтобы обеспечить возможность повторного выполнения процедуры ARP при каком либо изменении соответствия адресов.

В IP-сетях существует три способа отправки пакетов от источника к приемнику:

– одноадресная передача (Unicast);
При одноадресной передаче поток данных передается от узла-отправителя на индивидуальный IP-адрес узла-получателя.

– широковещательная передача (Broadcast);
Широковещательная передача предусматривает доставку потока данных от узла-отправителя множеству узлов-получателей, подключенных к данному сегменту локальной сети, с использованием широковещательного IP-адреса.

– многоадресная рассылка (Multicast).
Многоадресная рассылка обеспечивает доставку потока данных группе узлов на IP-адрес группы многоадресной рассылки. Узлы группы могут находиться в данной локальной сети или в любой другой. Узлы для многоадресной рассылки объединяются в группы при помощи протокола IGMP (Internet Group Management Protocol, межсетевой протокол управления группами). Пакеты, содержащие в поле назначения заголовка групповой адрес, будут поступать на узлы групп и обрабатываться. Источник многоадресного трафика направляет пакеты многоадресной рассылки не на индивидуальные IP-адреса каждого из узлов-получателей, а на групповой IP-адрес.

Замечания по практическому использованию команды ARP:

Параметры командной строки ARP:

-v – отображает текущие ARP-записи в режиме подробного протоколирования. Все недопустимые записи и записи в интерфейсе обратной связи будут отображаться.

inet_addr – определяет IP-адрес.

-d – удаляет узел, задаваемый inet_addr. Параметр inet_addr может содержать знак шаблона * для удаления всех узлов.

-s – добавляет узел и связывает адрес в Интернете inet_addr c физическим адресом eth_addr. Физический адрес задается 6 байтами (в шестнадцатеричном виде), разделенными дефисом. Эта связь является постоянной

eth_addr – определяет физический адрес.

if_addr – если параметр задан, он определяет адрес интерфейса в Интернете, чья таблица преобразования адресов должна измениться. Если параметр не задан, будет использован первый доступный интерфейс.

Формат командной строки ARP:

Пример содержимого таблицы ARP:

В данном примере присутствуют записи ARP для петлевого интерфейса 127.0.0.1 и реального 192.168.1.133.
Петлевой интерфейс не используется для реальной передачи данных и не имеет привязки к аппаратному адресу.
Таблица ARP реального интерфейса содержит записи для узлов с адресами 192.168.1.1 и 192.168.1.132, а также записи для широковещательной (MAC-адрес равен ff-ff-ff-ff-ff-ff) и групповых рассылок (MAC-адрес начинается с 01-00-5e ).
МАС-адрес групповой рассылки всегда начинается с префикса, состоящего из 24 битов — 01-00-5Е. Следующий, 25-й бит равен 0. Последние 23 бита МАС-адреса формируются из 23 младших битов группового IP-адреса.

Источник

Что такое ARP? Объясняем на пальцах

Powered by модель OSI

ARP-протокол

Многие называют его протоколом «2,5 уровня»: ARP должен работать поверх уровня ethernet (это условие выполняется), но поверх ARP должен работать хотя бы один протокол сетевого уровня. Однако в ARP не инкапсулируется ни один из протоколов третьего уровня модели OSI. Таким образом получается подобие уровня 2.5, что-то среднее между канальным и сетевым.

Что за ARP-таблица?

Здесь можно обратить внимание на широковещательный адрес ( broadcast ). Поле «адрес назначения Ethernet» заполняется единицами ( ff:ff:ff:ff:ff:ff ). Коммутатор, получив такой широковещательный фрейм, отправляет его всем компьютерам сети, как бы обращаясь ко всем с вопросом: «если Вы владелец этого ip адреса (ip адреса назначения), пожалуйста сообщите мне Ваш mac адрес».

Как это работает?

Один из хостов, которые получили этот широковещательный пакет, видит, что IP-адрес принадлежит ему. И в ответ шлет свой MAC-адрес. Соответственно запись связки IP-MAC заносится в ARP-таблицу. В следующий раз, понятное дело, это операция (для конкретного устройства с этим IP) уже не понадобится.

Наглядно:

Итак. у нас есть два ПК1 и ПК2. Придумаем им IP и MAC-адрес

Давайте из ПК1 запустим команду Ping

ping 192.168.1.2
Pinging 192.168.1.2 with 32 bytes of data:
Reply from 192.168.1.2: bytes=32 time=15ms TTL=57
Reply from 192.168.1.2: bytes=32 time=15ms TTL=57
Reply from 192.168.1.2: bytes=32 time=14ms TTL=57
Reply from 192.168.1.2: bytes=32 time=17ms TTL=57

Ping statistics for 192.168.1.2:
Packets: Sent = 4, Received = 4, Lost = 0 (0% loss),
Approximate round trip times in milli-seconds:
Minimum = 14ms, Maximum = 17ms, Average = 15ms

Это очень краткое и поверхностное изложение протокола ARP — далеко не все аспекты работы лежат на поверхности. Дальше — самостоятельная работа. Stay Tuned!

Источник

Что включает в себя таблица arp

Как посмотреть arp таблицу в Windows

Важной особенностью интерфейса Ethernet является то, что каждая интерфейсная карта имеет свой уникальный адрес. Каждому производителю карт выделен свой пул адресов в рамках которого он может выпускать карты. Согласно протоколу Ethernet, каждый интерфейс имеет 6-ти байтовый адрес. Адрес записывается в виде шести групп шестнадцатеричных цифр по две в каждой (шестнадцатеричная записи байта). Первые три байта называются префиксом, и именно они закреплены за производителем. Каждый префикс определяет 224 различных комбинаций, что равно почти 17-ти млн. адресам.

В сетях нет однозначного соответствия между физическим адресом сетевого интерфейса (MAC адресом сетевой карты) и его IP-адресом. Поиск по IP-адресу соответствующего Ethernet-адреса производится протоколом ARP, функционирующим на уровне доступа к среде передачи. Протокол поддерживает в оперативной памяти динамическую arp-таблицу в целях кэширования полученной информации. Открываем в Windows командную строку.

Как посмотреть arp таблицу

Где вы слева видите ip адрес, а правее видите Физический адрес (mac адрес). Это и есть arp таблица windows.

Как посмотреть arp таблицу в Windows-2

очистка arp таблицы

Делается с помощью команды

И видим,произошла очистка arp таблицы

Как посмотреть arp таблицу в Windows-3

Как добавить свою запись в arp таблицу

Делается это с помощью команды

Увеличиваем время жизни arp записи Windows 7 по 10

Давайте рассмотрим на примере Windows 8.1 как можно увеличить время жизни arp записей, для чего это может быть нужно, ну, чтобы разгрузить сеть лишним трафиком, если у вас в сети мало, что меняется. Делается это все через реестр Windows

Нажимаем Win+R и вводим regedit и переходим в ветку

Тут вам для изменения периода хранения данных в кэше ARP, нужно создать Параметр DWORD, если у вас разрядность системы 32, то создаем 32, если 64, то такой же.

Задаем имя ArpCacheLife и ставим значение в секундах, после чего нужно перезагрузиться и у вас поменяется время жизни arp записи.

Вот полная справка команды arp

Отображение и изменение таблиц преобразования IP-адресов в физические,
используемые протоколом разрешения адресов (ARP).
