Что включает в себя концептуальная модель базы данных

Концептуальная модель базы данных — диаграмма связи между объектами

Концептуальная модель базы данных это

Концептуальная модель базы данных это некая наглядная диаграмма, нарисованная в принятых обозначениях и подробно показывающая связь между объектами и их характеристиками. Создается концептуальная модель для дальнейшего проектирования базы данных и перевод ее, например, в реляционную базу данных. На концептуальной модели в визуально удобном виде прописываются связи между объектами данных и их характеристиками.

Принятые определения в концептуальной базе данных

Для единообразия программирования баз данных введены следующие понятия для концептуальных баз данных:

Лексически более правильно говорить связь между объектами КБД и отношения между сущностями КБД (концептуальная база данных), но встретить можно самые различные сочетания сущности, объекта, связи и отношения (огрехи переводов).

Концептуальная модель базы данных условные обозначения

Концептуальная модель базы данных: принятые графические обозначения

Диаграмма сущность/отношения (объект/связь) называют ER-диаграммой или EDR (entity-relationship diagram). Сама модель сущность-связь была предложена профессором Peter Pin-Shen Chen (Питер Чен) в 1976 году. Правила написания и условные обозначения ER-диаграммы называют нотацией. Распространены две основные нотации ER-диаграмм:

Обозначения ER-диаграммы по Питеру Чену

Чен предложил и это приняли следующие условные обозначения для ER-диаграмм:

Каждый атрибут может быть связан с одним объектом (сущностью).

Нотация Gordon Everest

Gordon Everest ввел новое обозначение связей, которые получили название вилка или воронья лапа. Также он ввел, что объект должен обозначаться прямоугольником с названием типа объекта в виде имени существительного внутри прямоугольника. Причем, это имя должно быть уникальным в пределах создаваемой базы данных.

Атрибуты не выделяются в отдельную фигуру, а вписываются в прямоугольник объекта именем существительным с уточняющим словом.

Связь между объектами обозначается прямой линией. Множественные связи обозначаются вилкой на конце. Сама связь подписывается глаголом, типа «Включает» или «Принадлежит».

концептуальная модель базы данных ERD Fork

Дополнения

Атрибуты в ER диаграмме, могут иметь свои собственные атрибуты (композитный) атрибут.

Как нарисовать ER-диаграмму-советы

Простую ER диаграмму нарисовать достаточно просто. Другое дело насыщенная, объемная ER диаграмма. Ниже приведены некоторые советы, которые помогут вам построить эффективные ER схемы:

Источник

Моделирование данных: обзор

В работе мы с коллегами часто видим как компании сталкиваются с проблемой управления данными – когда таблиц и запросов становится сильно много и управлять всем этим очень сложно. В таких ситуациях мы рекомендуем моделировать данные. Чтобы разобраться, что это такое – я перевела статью-обзор про моделирование данных от Towards Data Science, в которой кроме основных терминов и понятий можно найти наглядный пример использования моделирования данных в ритейле. Вперед под кат!

Если вы посмотрите на любое программное приложение, то увидите, что на фундаментальном уровне оно занимается организацией, обработкой и представлением данных для выполнения бизнес-требований.

Модель данных — это концептуальное представление для выражения и передачи бизнес-требований. Она наглядно показывает характер данных, бизнес-правила, управляющие данными, и то, как данные будут организованы в базе данных.

Моделирование данных можно сравнить со строительством дома. Допустим, компании ABC необходимо построить дом для гостей (база данных). Компания вызывает архитектора (разработчик моделей данных) и объясняет требования к зданию (бизнес-требования). Архитектор (модельер данных) разрабатывает план (модель данных) и передает его компании ABC. Наконец, компания ABC вызывает инженеров-строителей (администраторов баз данных и разработчиков баз данных) для строительства дома.

Ключевые термины в моделировании данных

Сущности и атрибуты. Сущности — это «вещи» в бизнес-среде, о которых мы хотим хранить данные, например, продукты, клиенты, заказы и т.д. Атрибуты используются для организации и структурирования данных. Например, нам необходимо хранить определенную информацию о продаваемых нами продуктах, такую как отпускная цена или доступное количество. Эти фрагменты данных являются атрибутами сущности Product. Сущности обычно представляют собой таблицы базы данных, а атрибуты — столбцы этих таблиц.

Взаимосвязь. Взаимосвязь между сущностями описывает, как одна сущность связана с другой. В модели данных сущности могут быть связаны как: «один к одному», «многие к одному» или «многие ко многим».

Сущность пересечения. Если между сущностями есть связь типа «многие ко многим», то можно использовать сущность пересечения, чтобы декомпозировать эту связь и привести ее к типу «многие к одному» и «один ко многим».

Простой пример: есть 2 сущности — телешоу и человек. Каждое телешоу может смотреть один или несколько человек, в то время как человек может смотреть одно или несколько телешоу.

Эту проблему можно решить, введя новую пересекающуюся сущность «Просмотр записи»:

ER диаграмма показывает сущности и отношения между ними. ER-диаграмма может принимать форму концептуальной модели данных, логической модели данных или физической модели данных.

Концептуальная модель данных включает в себя все основные сущности и связи, не содержит подробных сведений об атрибутах и часто используется на начальном этапе планирования. Пример:

Логическая модель данных — это расширение концептуальной модели данных. Она включает в себя все сущности, атрибуты, ключи и взаимосвязи, которые представляют бизнес-информацию и определяют бизнес-правила. Пример:

Физическая модель данных включает в себя все необходимые таблицы, столбцы, связи, свойства базы данных для физической реализации баз данных. Производительность базы данных, стратегия индексации, физическое хранилище и денормализация — важные параметры физической модели. Пример:

Основные этапы моделирования данных:

Реляционное vs размерное моделирование

В зависимости от бизнес-требований ваша модель данных может быть реляционной или размерной. Реляционная модель — это метод проектирования, направленный на устранение избыточности данных. Данные делятся на множество дискретных сущностей, каждая из которых становится таблицей в реляционной базе данных. Таблицы обычно нормализованы до 3-й нормальной формы. В OLTP приложениях используется эта методология.

В размерной модели данные денормализованы для повышения производительности. Здесь данные разделены на измерения и факты и упорядочены таким образом, чтобы пользователю было легче извлекать информацию и создавать отчеты.

Компания ABC имеет 200 продуктовых магазинов в восьми городах. В каждом магазине есть разные отделы, такие как «Товары повседневного спроса», «Косметика», «Замороженные продукты», «Молочные продукты» и т.д. В каждом магазине на полках находится около 20 000 отдельных товаров. Отдельные продукты называются складскими единицами (SKU). Около 6 000 артикулов поступают от сторонних производителей и имеют штрих-коды, нанесенные на упаковку продукта. Эти штрих-коды называются универсальными кодами продукта (UPC). Данные собираются POS-системой в 2 местах: у входной двери для покупателей, и у задней двери, где поставщики осуществляют доставку.

В продуктовом магазине менеджмент занимается логистикой заказа, хранением и продажами продуктов. Также продолжают расти рекламные активности, такие как временные скидки, реклама в газетах и т.д.

Разработайте модель данных для анализа операций этой продуктовой сети.

Решение

Шаг 1. Сбор бизнес-требований

Руководство хочет лучше понимать покупки клиентов, фиксируемые POS-системой. Модель должна позволять анализировать, какие товары продаются, в каких магазинах, в какие дни и по каким акционным условиям. Кроме того, это складская среда, поэтому необходима размерная модель.

Шаг 2: Идентификация сущностей

В случае размерной модели нам необходимо идентифицировать наши факты и измерения. Перед разработкой модели необходимо уточнить объем требуемых данных. Согласно требованию, нам нужно видеть данные о конкретном продукте в определенном магазине в определенный день по определенной схеме продвижения. Это дает нам представление о необходимых сущностях:

Количество, которое необходимо рассчитать (например, объем продаж, прибыль и т.д), будет отражено в таблице с фактическими продажами.

Шаг 3: Концептуальная модель данных

Предварительная модель данных будет создана на основе информации, собранной о сущностях. В нашем случае она будет выглядеть так:

Шаг 4: Доработка атрибутов и создание логической модели данных

Теперь необходимо завершить работу над атрибутами для сущностей. В нашем случае дорабатываются следующие атрибуты:

Date Dimension:

Product:

Store:

Promotion:

Sales Fact:

Объем продаж (например, количество банок овощного супа с лапшой).

Сумма продаж в долларах: количество продаж * цена за единицу.

Стоимость в долларах: стоимость продукта, взимаемая поставщиком.

Логическая модель данных будет выглядеть так:

Шаг 5: Создание физических таблиц в базе данных

С помощью инструмента моделирования данных или с помощью кастомных скриптов теперь можно создавать физические таблицы в базе данных.

Думаю, теперь стало достаточно очевидно, что моделирование данных — одна из важнейших задач при разработке программного приложения. И оно закладывает основу для организации, хранения, извлечения и представления данных.

Источник

Инструменты пользователя

Инструменты сайта

Содержание

Понятие базы данных

Структура базы данных

Создавая базу данных, мы стремимся упорядочить информацию по различным признакам для того, чтобы потом извлекать из нее необходимые нам данные в любом сочетании. Сделать это возможно, только если данные структурированы.

В зависимости от структуры различают иерархическую, сетевую, реляционную, объектно-ориентированную и гибридную модели баз данных. Самой популярной на сегодняшний день является реляционная структура.

Иерархическая структура базы данных

Это древовидная структура представления информации. Ее особенность в том, что каждый узел на более низком уровне имеет связь только с одним узлом на более высоком уровне. Посмотрим, например, на фрагмент иерархической структуры базы данных «Институт»:

Сетевая структура базы данных

По сути, это расширение иерархической структуры. Все то же самое, но существует связь «многие ко многим». Сетевая структура базы данных позволяет нам добавить группы в наш пример. Недостатком сетевой модели является сложность разработки серьезных приложений.

Реляционная структура базы данных

Все данные представлены в виде простых таблиц, разбитых на строки и столбцы, на пересечении которых расположены данные. Эта структура стала настоящим прорывом в развитии баз данных.

Объектно-ориентированные и гибридные базы данных

В объектно-ориентированных базах данных данные хранятся в виде объектов, что очень удобно. Но на сегодняшний день такие БД еще распространенны, т.к. уступают в производительности реляционным.

Гибридные БД совмещают в себе возможности реляционных и объектно-ориентированных, поэтому их часто называют объектно-реляционными. Примером такой СУБД является Oracle, начиная с восьмой версии.

Несомненно, такие БД будут развиваться в будущем, но пока первенство остается за реляционными структурами.

Реляционные базы данных

Реляционные базы данных, как мы уже знаем, состоят из таблиц. Каждая таблица состоит из столбцов (их называют полями или атрибутами) и строк (их называют записями или кортежами). Таблицы в реляционных базах данных обладают рядом свойств. Основными являются следующие:

Предположим, мы захотели создать базу данных для форума. У форума есть зарегистрированные пользователи, которые создают темы и оставляют сообщения в этих темах. Эта информация и должна храниться в базе данных.

Теоретически (на бумаге) мы можем все это расположить в одной таблице, например, так:

Кроме того, мы знаем, что каждое сообщение обязательно относится к какой-либо теме. А как это можно узнать из наших таблиц? Никак. Для решения этих проблем, в реляционных базах данных существуют ключи.

Суррогатный ключ представляет собой дополнительное поле в базе данных. Как правило, это порядковый номер записи (хотя вы можете задавать их на свое усмотрение, контролируя, чтобы они были уникальны). Давайте внесем поля первичных ключей в наши таблицы:

Последний нюанс. Предположим, у нас добавился новый пользователь, и зовут его тоже Вася: Как мы узнаем, какой именно Вася оставил сообщения? Для этого поля автор в таблицах «Темы» и «Сообщения» мы сделаем также внешними ключами: Наша база данных готова. Схематично ее можно представить так: В нашей маленькой базе данных всего три таблички, а если бы их было 10 или 100? Понятно, что сразу невозможно представить все таблицы, поля и связи, которые нам могут понадобиться. Именно поэтому проектирование базы данных начинается с ее концептуальной модели.

Концептуальная модель базы данных

Давайте в качестве примера рассмотрим интернет-магазин. У магазина есть товары, которые поставляются поставщиками и покупаются покупатели. Это можно представить тремя объектами и двумя связями:

Каждый объект нашего магазина имеет свои атрибуты: Вот собственно мы и создали концептуальную модель базы данных магазин, вернее ее части, ведь в магазине еще есть сотрудники, склады, доставка товаров и т.д.

Вообще, если предметная область обширная, то ее полезно разбить на несколько локальных предметных областей (наша концептуальная модель отражает именно локальную предметную область). Объем локальной области выбирается таким образом, чтобы в нее входило не более 6-7 объектов. После создания моделей каждой выделенной предметной области производится объединение локальных концептуальных моделей в одну общую, как правило, довольно сложную схему.

Преобразование модели в реляционную

Преобразование концептуальной модели в реляционную состоит в следующем:

Кроме того, при работе с такими таблицами могут возникнуть так называемые аномалии обновления. Например, если мы удалим из этой таблицы четвертое сообщение, то вместе с ним пропадет и информация о теме. Такая ситуация представляет собой аномалию удаления. Если мы решим поменять название темы, то нам придется просмотреть все строки и в каждой заменить старую тему на новую. Это так называемая аномалия модификации. Существуют и другие виды аномалий.

Далеко не всегда эти недостатки можно учесть сразу. Для их устранения и применяется процесс нормализации. Он включает ряд правил, используемых для проверки всех таблиц базы данных. Различают:

Каждая нормальная форма налагает определенные ограничения на данные. Каждая нормальная форма более высокого уровня предполагает, что анализируемая таблица уже находится в нормальной форме на уровень ниже рассматриваемой. В ходе нормализации схема базы данных становится все более строгой, а ее таблицы все менее подвержены различного рода аномалиям.

Для реляционных баз данных необходимо, чтобы ее таблицы находились в 1НФ. Нормальные формы более высоких уровней могут использоваться разработчиками по своему усмотрению. Однако грамотный специалист стремится к тому, чтобы довести уровень нормализации базы данных хотя бы до 3НФ, тем самым исключив избыточность данных и аномалии обновления. Надо сказать, что НФБК, 4НФ и 5НФ используются крайне редко. Поэтому и мы рассмотрим только первые три.

Первая нормальная форма

Вторая нормальная форма

Эта форма применяется к таблицам с составными ключами. Таблица, у которой первичный ключ включает только одно поле, всегда находится во 2НФ

Таблица находится во второй нормальной форме, если она находится в первой нормальной форме, а каждое неключевое поле функционально полно зависит от составного ключа.

Но предположим, что на этапе концептуального моделирования нашей базы данных, мы не выделили объекты Поставка и Покупка. Тогда наши таблицы могли бы выглядеть так:

Посмотрим теперь на таблицу Журнал поставок: поле Количество зависит от Наименования товара и от Даты поставки, но не зависит от того, кто поставил товар (поле Поставщика). Т.е. таблица не находится во 2НФ. Если бы на этапе концептуального моделирования нашей базы данных, мы не выделили объекты Поставка и Покупка, нам бы пришлось это делать сейчас. Но мы их выделили, поэтому все наши таблицы находятся во 2НФ.

Третья нормальная форма

Таблица находится в третьей нормальной форме, если она находится во второй нормальной форме, и каждое неключевое поле нетранзитивно зависит от первичного ключа.

Транзитивная зависимость наблюдается в том случае, если одно из двух неключевых полей зависит от первичного ключа, а другое зависит от первого неключевого поля. На примере будет понятнее.

Посмотрим на нашу таблицу Товар. В ней есть поле Цена, но цены, как известно, имеют свойство меняться. Если мы будем их менять прямо здесь, то будет пропадать вся информация о предыдущих ценах. Чтобы не терять эту информацию, надо добавить поле Дата (когда изменилась цена). Тогда наша таблица будет выглядеть так:

Даже не прибегая к 3НФ видно, что такая таблица будет содержать избыточную информацию. Но посмотрим на ее поля: поля Наименование и Дата зависят от id товара, а поле Цена зависит также и от Даты. Т.е. таблица не находится в 3НФ. Для устранения транзитивной зависимости необходимо провести «расщепление» объекта на два: Все остальные таблицы нашей базы данных находятся в 3НФ. Кстати, в таблице Товар можно было и не вводить поле id товара, а сделать первичным ключом поле Наименование, но как уже говорилось в третьем уроке суррогатные ключи все-таки предпочтительнее.

Источник

1. РАЗРАБОТКА ИНФОРМАЦИОННОЙ МОДЕЛИ

Разработанная функциональная модель системы отвечает на вопросы «Что должна делать система?» и «За счет каких действий может быть достигнут требуемый результат?». Эта модель также позволяет концептуально определить наборы данных, используемых в системе.

В то же время она не отвечает на вопрос «Каким образом организованы данные в системе?». Для ответа на него необходимо построить информационную модель (запроектировать БД).

Традиционно процедуру проектирования базы данных разбивают на три этапа, каждый из которых завершается созданием соответствующей информационной модели.

Этап 1-й. Концептуальное проектирование – создание представления (схемы, модели) БД, включающего определение важнейших сущностей (таблиц) и связей между ними, но не зависящего от модели БД (иерархической, сетевой, реляционной и т. д.) и физической реализации (целевой СУБД).

Этап 2-й. Логическое проектирование – развитие концептуального представления БД с учетом принимаемой модели (иерархической, сетевой, реляционной и т.д.).

Этап 3-й. Физическое проектирование – развитие логической модели БД с учетом выбранной целевой СУБД.

Концептуальное и логическое проектирование вместе называют также инфологическим или семантическим проектированием.

В настоящее время для проектирования БД активно используются CASE-средства, в основном ориентированные на использование ERD (Entity – Relationship Diagrams, диаграммы «сущность–связь»). С их помощью определяются важные для предметной области объекты (сущности), отношения друг с другом (связи) и их свойства (атрибуты). Следует отметить, что средства проектирования ERD в основном ориентированы на реляционные базы данных (РБД), и если существует необходимость проектирования другой системы, скажем объектно-ориентированной, то лучше избрать другие методы проектирования.

Сущность (таблица, в РБД – отношение) – реальный либо воображаемый объект, имеющий существенное значение для рассматриваемой предметной области, информация о котором подлежит хранению. Если выражаться точнее, то это не объект, а набор объектов (класс) с одинаковыми свойствами. Примеры сущностей: работник, деталь, ведомость, результаты сдачи экзамена и т. д.

Экземпляр сущности (запись, строка, в РБД – кортеж) – уникально идентифицируемый объект.

Связь – некоторая ассоциация между двумя сущностями, значимая для рассматриваемой предметной области. Примерами связей могут являться родственные отношения «отец–сын», производственные – «начальник-подчиненный» или произвольные – «иметь в собственности», «обладать свойством».

Атрибут (столбец, поле) – свойство сущности или связи.

Большинство современных CASE-средств моделирования данных, как правило, поддерживает несколько графических нотаций построения информационных моделей. В частности система ERwin фирмы Computer Associates поддерживает две нотации: IDEF1X и IE (англ. Information Engineering – информационное проектирование). Данные нотации являются взаимно-однозначными, т. е. переход от одной нотации к другой и обратно выполняется без потери качества модели. Отличие между ними заключается лишь в форме отображения элементов модели.

Перечисленный выше порядок действий называется прямое проектирование БД (Forward Engineering DB). CASE-средства позволяют выполнять также обратное проектирование БД (Reverse Engineering DB), т.е. на основании системного каталога БД или DDL-скрипта построить физическую и, далее, логическую модель данных.

Кроме режимов прямого и обратного проектирования, CASE-средства обычно поддерживают синхронизацию между моделью и системным каталогом БД, т. е. при изменении модели они могут автоматически внести все необходимые изменения в существующую БД и наоборот.

Развитые CASE-средства обладают также встроенной подсистемой поиска и исправления ошибок в модели. Особенно полезна эта функция при проектировании больших БД, содержащих десятки или сотни таблиц, а также при обратном проектировании.

Следует отметить, что современные СУБД обладают своими встроенными средствами визуального моделирования данных. Некоторые из них даже поддерживают классические нотации ERD. Недостатками такого моделирования является построение только физической модели данных и невозможность быстрого перехода на другую СУБД, если такое решение принято. Достоинством этого подхода является более полное использование потенциала СУБД, ведь разработчики СУБД лучше других знают ее особенности и возможности.

Далее рассматривается процедура прямого проектирования с использованием методологии IDEF1X. Методология IDEF1 была разработана Т. Рэмеем. В настоящее время на основе IDEF1 создана ее новая версия – методология IDEF1X, которая в 1981 г. принята ICAM в качестве федерального стандарта США.

1 Data Definition Language – язык определения данных, подмножество языка SQL.

1.2. Концептуальное проектирование с использованием методологии IDEF1X

Цель концептуального проектирования – создание концептуальной модели данных на основе представлений о предметной области каждого отдельного типа пользователей. Концептуальная модель представляет собой описание основных сущностей (таблиц) и связей между ними без учета принятой модели БД и синтаксиса целевой СУБД. Часто на такой модели отображаются только имена сущностей (таблиц) без указания их атрибутов. Представление пользователя включает в себя данные, необходимые конкретному пользователю для принятия решений или выполнения некоторого задания.

Ниже рассматривается последовательность шагов при концептуальном проектировании.

1. Выделение сущностей.

Первый шаг в построении концептуальной модели данных состоит в определении основных объектов (сущностей), которые могут интересовать пользователя и, следовательно, должны храниться в БД. При наличии функциональной модели IDEF0 прообразами таких объектов являются входы, управления и выходы. Еще лучше для этих целей использовать DFD. Прообразами объектов в этом случае будут накопители данных. Как было отмечено выше, накопитель данных является совокупностью таблиц (набором объектов) или непосредственно таблицей (объектом). Для более детального определения набора основных объектов необходимо также проанализировать потоки данных и весь методический материал, требуемый для решения задачи. Например, для задачи определения допускаемых скоростей основными объектами (наборами объектов) являются: нормативно-справочная информация, информация об участках дороги, задания на расчет, ведомости допускаемых скоростей и т. д. В ходе анализа и проектирования информационной модели наборы объектов должны быть детализированы. Например, составной объект «информация об участках дороги» с учетом специфики решаемой задачи требует разбиения на отдельные составляющие: участки, пути, раздельные пункты, километраж, план, верхнее строение пути и т. д.

Возможные трудности в определении объектов связаны с использованием постановщиками задачи:

· примеров и аналогий при описании объектов (например, вместо обобщающего понятия «работник» они могут упоминать его функции или занимаемую должность: «руководитель», «ответственный», «контролер», «заместитель»);

· синонимов (например, «допускаемая скорость» и «установленная скорость», «разработка» и «проект», «барьерное место» и «ограничение скорости»);

· омонимов (например, «программа» может обозначать компьютерную программу, план предстоящей работы или программу телепередач).

Далеко не всегда очевидно то, чем является определенный объект – сущностью, связью или атрибутом. Например, как следует классифицировать «семейный брак»? На практике это понятие можно вполне обоснованно отнести к любой из упомянутых категорий. Анализ является субъективным процессом, поэтому различные разработчики могут создавать разные, но вполне допустимые интерпретации одного и того же факта. Выбор варианта в значительной степени зависит от здравого смысла и опыта проектировщика.

Каждая сущность должна обладать некоторыми свойствами:

· должна иметь уникальное имя, и к одному и тому же имени должна всегда применяться одна и та же интерпретация;

· обладать одним или несколькими атрибутами, которые либо принадлежат сущности, либо наследуются через связь;

· обладать одним или несколькими атрибутами (первичным ключом), которые однозначно идентифицируют каждый экземпляр сущности, т. е. делают уникальной каждую строку таблицы;

· может обладать любым количеством связей с другими сущностями.

В графической нотации IDEF1X для отображения сущности используются обозначения, изображенные на рис. 7.1.

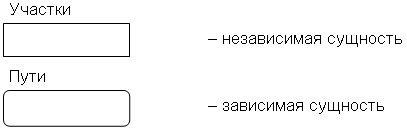

Рис. 7.1. Сущности

Сущность в методологии IDEF1X является независимой (сильной, родительской, доминантной, владельцем), если сущность не зависит от существования другой сущности (другими словами, каждый экземпляр сущности может быть однозначно идентифицирован без определения его связей с другими сущностями, или уникальность экземпляра определяется только собственными атрибутами). Сущность называется зависимой (слабой, дочерней, подчиненной), если ее существование зависит от существования других сущностей. Терминология «родительская» – «дочерняя» и «владелец» – «подчиненный» также может использоваться в отношении двух зависимых сущностей, если экземпляры одной из них (дочерней, подчиненной) могут быть однозначно определены с использованием экземпляров другой (родительской, владельца), несмотря на то, что вторая сущность в свою очередь зависит от третьей сущности.

2. Определение атрибутов.

Как правило, атрибуты указываются только для сущностей. Если у связи имеются атрибуты, то это указывает на тот факт, что связь является сущностью. Самый простой способ определения атрибутов – после идентификации сущности или связи, задать себе вопрос «Какую информацию требуется хранить о …?». Существенно помочь в определении атрибутов могут различные бумажные и электронные формы и документы, используемые в организации при решении задачи. Это могут быть формы, содержащие как исходную информацию (например, «Ведомость возвышений наружного рельса в кривых»), так и результаты обработки данных (например, «Форма № 1»).

Выявленные атрибуты могут быть следующих видов:

· простой (атомарный, неделимый) – состоит из одного компонента с независимым существованием (например, «должность работника», «зарплата», «норма непогашенного ускорения», «радиус кривой» и т. д.);

· составной (псевдоатомарный) – состоит из нескольких компонентов (например, «ФИО», «адрес», и т. д.). Степень атомарности атрибутов, закладываемая в модель, определяется разработчиком. Если от системы не требуется выборки всех клиентов с фамилией Иванов или проживающих на улице Комсомольской, то составные атрибуты можно не разбивать на атомарные;

· однозначный – содержит только одно значение для одного экземпляра сущности (например, у кривой в плане может быть только одно значение радиуса, угла поворота, возвышения наружного рельса и т. д.);

· многозначный – содержит несколько значений (например, у одного отделения компании может быть несколько контактных телефонов);

· производный (вычисляемый) – значение атрибута может быть определено по значениям других атрибутов (например, «возраст» может быть определен по «дате рождения» и текущей дате, установленной на компьютере);

· ключевой – служит для уникальной идентификации экземпляра сущности (входит в состав первичного ключа);

· неключевой (описательный) – не входит в первичный ключ;

· обязательный – при вводе нового экземпляра в сущность или редактировании обязательно указывается допустимое значение атрибута, т. е. оно после редактирования не может быть неопределенным (NOT NULL).

После определения атрибутов задаются их домены (области допустимых значений), например:

· наименование участка – набор из букв русского алфавита длиной не более 60 символов;

· поворот кривой – допустимые значения «Л» (влево) и «П» (вправо);

· радиус кривой – положительное число не более 4 цифр.

Задание доменов определяет набор допустимых значений для атрибута (нескольких атрибутов), а также тип, размер и формат атрибута (атрибутов).

На основании выделенного множества атрибутов для сущности определяется набор ключей. Ключ – один или несколько атрибутов сущности, служащих для однозначной идентификации ее экземпляров или для их быстрого поиска. Выделяют следующие типы ключей:

· суперключ (superkey) – атрибут или множество атрибутов, которое единственным образом идентифицирует экземпляр сущности. Суперключ может содержать «лишние» атрибуты, которые необязательны для уникальной идентификации экземпляра. При правильном проектировании структуры БД суперключом в каждой сущности (таблице) будет являться полный набор ее атрибутов;

· потенциальный ключ (potential key) – суперключ, который не содержит подмножества, также являющегося суперключом данной сущности, т. е. суперключ, содержащий минимально необходимый набор атрибутов, единственным образом идентифицирующих экземпляр сущности. Сущность может иметь несколько потенциальных ключей. Если ключ состоит из нескольких атрибутов, то он называется составным ключом. Среди всего множества потенциальных ключей для однозначной идентификации экземпляров выбирают один, так называемый первичный ключ, используемый в дальнейшем для установления связей с другими сущностями;

· первичный ключ (primary key) – потенциальный ключ, который выбран для уникальной идентификации экземпляров внутри сущности;

· альтернативные ключи (alternative key) – потенциальные ключи, которые не выбраны в качестве первичного ключа.

Если некий атрибут (набор атрибутов) присутствует в нескольких сущностях, то его наличие обычно отражает наличие связи между экземплярами этих сущностей. В каждой связи одна сущность выступает как родительская, а другая – в роли дочерней. Это означает, что один экземпляр родительской сущности может быть связан с несколькими экземплярами дочерней. Для поддержки этих связей обе сущности должны содержать наборы атрибутов, по которым они связаны. В родительской сущности это первичный ключ. В дочерней сущности для моделирования связи должен присутствовать набор атрибутов, соответствующий первичному ключу родительской. Однако здесь этот набор атрибутов уже является вторичным ключом. Данный набор атрибутов в дочерней сущности принято называть внешним ключом (foreign key).

Рассмотрим пример. Пусть имеется таблица, содержащая сведения о студенте, со следующими столбцами:

· номер пенсионного страхового свидетельства (НПСС);

· дата выдачи паспорта;

Для каждого экземпляра (записи) в качестве суперключа может быть выбран весь набор атрибутов. Потенциальными ключами (уникальными идентификаторами) могут быть:

· номер пенсионного страхового свидетельства;

В качестве уникального идентификатора можно было бы выбрать совокупность атрибутов «Фамилия»+«Имя»+«Отчество», если вероятность учебы в вузе двух полных тезок была бы равна нулю.

Если в сущности нет ни одной комбинации атрибутов, подходящей на роль потенциального ключа, то в сущность добавляют отдельный атрибут – суррогатный ключ (искусственный ключ, surrogate key). Как правило, тип такого атрибута выбирают символьный или числовой. В некоторых СУБД имеются встроенные средства генерации и поддержания значений суррогатных ключей (например, MS Access).Также стоит отметить, что некоторые разработчики вместо поиска потенциальных ключей и выбора из них первичного в каждую сущность добавляют искусственный атрибут, который в дальнейшем и используют в качестве первичного ключа.

Если потенциальных ключей несколько, то для выбора первичного ключа рекомендуется придерживаться следующих правил:

· количество атрибутов, входящих в ключ, должно быть минимальным (желательно, чтобы ключ был атомарным, т. е. состоял из одного атрибута);

· размер ключа в байтах должен быть как можно короче;

· тип домена ключа – числовой. При выборе символьных атрибутов в ключ часто возникают проблемы с вводом ошибочных значений (путают регистр букв; добавляют лишние пробелы; используют буквы, пишущиеся на разных языках одинаково). В числовых атрибутах вероятность ошибки при вводе значения меньше;

· вероятность изменения значений ключа была наименьшей (например, «Номер пенсионного страхового свидетельства» более постоянный параметр, чем «ИНН» или «Номер паспорта»);

· с ключом проще всего работать пользователям (например, «Номер пенсионного страхового свидетельства» – это набор из 11 цифр, а «Номер паспорта» зависит от его вида: гражданина СССР, гражданина РФ или зарубежный).

В нотации IDEF1X атрибуты изображаются в виде списка имен внутри блока сущности. Атрибуты, определяющие первичный ключ, размещаются наверху списка и отделяются от других атрибутов горизонтальной чертой. Предварительная идентификация атрибутов на примере двух сущностей показана на рис. 7.2.

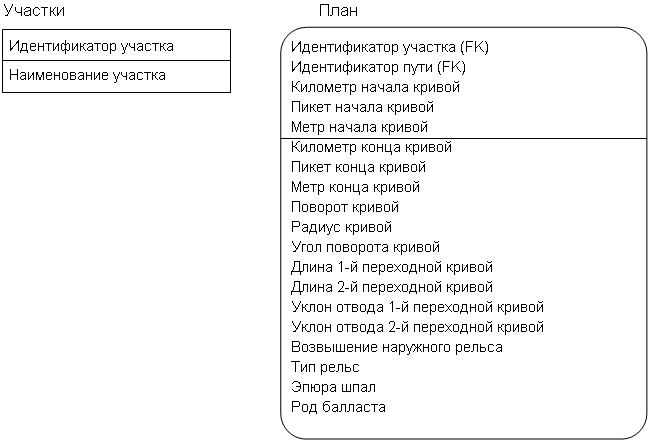

Рис. 7.2. Сущности

У независимой сущности «Участки» в качестве первичного ключа назначен суррогатный ключ, у зависимой сущности «План» – первичный ключ составной, состоящий из пяти атрибутов.

3. Определение связей.

Наиболее характерными типами связей между сущностями являются:

· связи типа «часть–целое», определяемые обычно глаголами «состоит из», «включает» и т.п.;

· классифицирующие связи (например, «тип – подтип», «множество – элемент», «общее – частное» и т. п.);

· производственные связи (например, «начальник–подчиненный»);

· функциональные связи, определяемые обычно глаголами «производит», «влияет», «зависит от», «вычисляется по» и т. п.

Среди них выделяются только те связи, которые необходимы для удовлетворения требований к разработке БД.

Связь характеризуется следующим набором параметров:

· именем – указывается в виде глагола и определяет семантику (смысловую подоплеку) связи;

· кратностью (кардинальность, мощность): один-к-одному (1:1), один-ко-многим (1:N) и многие-ко-многим (N:M, N = M или N <> M). Кратность показывает, какое количество экземпляров одной сущности определяется экземпляром другой. Например, на одном участке (описывается строкой таблицы «Участки») может быть один, два и более путей (каждый путь описывается отдельной строкой в таблице «Пути»). В данном случае связь 1:N. Другой пример: один путь проходит через несколько раздельных пунктов и через один раздельный пункт может проходить несколько путей – cвязь N:M;

· типом: идентифицирующая (атрибуты одной сущности, называемые внешним ключом, входят в состав дочерней и служат для идентификации ее экземпляров, т.е. входят в ее первичный ключ) и неидентифицирующая (внешний ключ имеется в дочерней сущности, но не входит в состав первичного ключа);

· обязательностью: обязательная (при вводе нового экземпляра в дочернюю сущность заполнение атрибутов внешнего ключа обязательно и для введенных значений должен существовать экземпляр в родительской сущности) и необязательная (заполнение атрибутов внешнего ключа в экземпляре дочерней сущности необязательно или введенным значениям не соответствует экземпляр в родительской сущности);

· степенью участия – количеством сущностей, участвующих в связи. В основном между сущностями существуют бинарные связи, т. е. ассоциации, связывающие две сущности (степень участия равна 2). Например, «Участок» состоит из «Путей». В то же время по степени участия возможны следующие типы связей:

o унарная (рекурсивная) – сущность может быть связана сама с собой. Например, в таблице «Работники» могут быть записи и по подчиненным, и по их начальникам. Тогда возможна связь «начальник» – «подчиненный», определенная на одной таблице;

o тернарная – связывает три сущности. Например, «Студент» на «Сессии» получил «Оценку по дисциплине»;

o кватернарная и т.д.

В методологии IDEF1X степень участия может быть только унарной или бинарной. Связи большей степени приводятся к бинарному виду.

Внешний вид связи на диаграммах IDEF1X указывает на ее мощность, тип и обязательность (табл. 7.1).

Источник
