Впхр для чего предназначен для
Назначение, состав, общее устройство и тактико-технические характеристики войскового прибора химической разведки (ВПХР)
Вместо индикаторных трубок могут использоваться соответствующие плоские индикаторные элементы: ПИЭ — ФОВ – 10 шт.; ПИЭ — фосген, дифосген – 10 шт.; ПИЭ — синильная кислота, хлорциан – 10 шт.; ПИЭ — иприт – 10 шт.
Войсковой прибор химической разведки ВПХР.
Технические характеристики ВПХР
1 Чувствительность прибора определяется чувствительностью индикаторных трубок (плоских индикаторных элементов).
2 Время определения ОВ в воздухе зависит от температуры окружающего воздуха и составляет около 5 мин. при температуре выше 5 о С и около 6-7мин. при температуре ниже 5 о С.
3 Производительность насоса при 50 качаниях в 1мин. 1,8-2л воздуха.
4 В зависимости от температуры окружающего воздуха грелка с патронами обеспечивает подогрев до следующих температур:
— при температуре окружающего воздуха минус 40 о С: в течение первых трех минут с момента разбивания ампулы патрона в грелке достигает 85 о С, по истечении семи минут падает до температуры не ниже 20 о С;
— при температуре минус 20 о С: в течение первых трех минут температура в грелке достигает 85 о С, по истечении семи минут — не ниже 30 о С; в течение 15-20 минут температура в грелке сохраняется до 15-20 о С.
5 Масса прибора 2,3кг.
Общее устройство ВПХР
В корпусе ВПХР размещаются: насос в специальном гнезде рукояткой штока наружу; кассеты с ИТ (ПИЭ), закрепленные на штырях кассетодержателя; насадка к насосу; грелка и патроны к ней в специальной кассете; фонарь для работы в темное время суток; противодымные фильтры; защитные колпачки для насадки и лопатка для отбора проб. На торцовой части трубы с внутренней стороны корпуса помещена защелка для удержания насоса от выпадения. Внутри трубы имеется пружина, предназначенная для выталкивания насоса.
Ручной насос — поршневой, состоит из головки с ножом для подрезания трубок и углублениями для обламывания концов трубок, цилиндра, штока и ручки насоса с ампуловскрывателем. Между головкой и цилиндром устанавливается клапанное устройство.
Насадка представляет собой корпус с четырьмя прорезями. В корпус свободно помещен стеклянный цилиндр. Сверху к корпусу крепится воронка. По резьбе основания воронки свободно движется специальная гайка с укрепленной на ней откидным кольцом.
Корпус грелки пластмассовый с ввинчивающимся дном. Внутри корпуса установлен сердечник из четырех спаянных медных трубок. Вокруг сердечника расположен теплоизолирующий материал. Снаружи корпуса в двух выступах помещен штырь.
Подготовка ВПХР к работе и проверка его работоспособности производится в следующей последовательности:
— проверить наличие и состояние всех предметов, входящих в состав комплекта прибора, убедиться в правильности и надежности их крепления;
— снять с противодымных фильтров полиэтиленовый чехол;
— проверить работоспособность насоса, при необходимости электрофонаря;
— при температуре ниже 15 о С запустить грелку.
ВОЙСКОВОЙ ПРИБОР ХИМИЧЕСКОЙ РАЗВЕДКИ (ВПХР)
ВПХР предназначен для определения наличия в воздухе, на местности и объектах отравляющих веществ.
Принцип работы прибора заключается в следующем: при покачивании через индикаторные трубки анализируемого воздуха в случае наличия ОВ происходит изменение окраски наполнителя трубок, по которому определяют концентрацию ОВ.
— комплект пластмассовых воронок.
Войсковой прибор химической разведки (ВПХР): 3- ручной насос; 4 – кассеты с индикаторными трубками; 8 – электрофанарь; 9 – грелка; 10 – патроны к грелке; 12 – инструкция-памятка по работе с приборами; 13 – инструкция по обнаружению фосфорорганических ОВ; 14 – плечевой ремень.
Порядок работы с прибором ВХПР:
При подготовке прибора химической разведки к использованию необходимо:
— проверить наличие в приборе всех предметов и убедиться в их исправности;
— разместить кассеты с индикаторными трубками в таком порядке: сверху трубки с красным кольцом и точкой, а затем трубки с тремя зелеными кольцами, внизу трубками с желтым кольцом;
— снять с противоводных фильтров полиэтиленовый чехол.

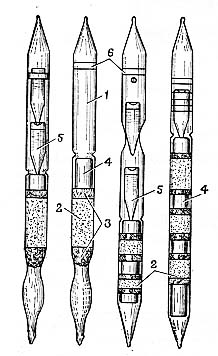

Наличие в воздухе отравляющих веществ с помощью индикаторных трубок определяется в следующей последовательности:
— трубками с красным кольцом и точкой;
— трубкой с тремя зелеными кольцами;
— трубкой с желтым кольцом.
А. Порядок работы с трубками с красным кольцом и точкой (для определения зарина, зомана и V газов):
Вначале определить наличие в воздухе опасные концентрации ОВ; при получении отрицательного результата провести определение безопасных концентраций.
— одну из трубок (опытную) вставить немаркированным концом в гнездо головки насоса и прокачать через нее воздух (5-6 качаний насосом). Через вторую (контрольную) воздух не прокачивать;
— тем же ампуловскрывателем сначала разбить нижнюю ампулу в опытной трубке и встряхнуть наотмашь 1-2 раза так, чтобы полностью смочить слой наполнителя; затем разбить нижнюю ампулу в контрольной трубке и так же встряхнуть ее;
Порядок работы тот же, но нижние ампулы разбивать не сразу, а через 2-3 мин после прокачивания (50-60 качаний насосом).
Основанием для снятия противогаза за 5-6 часов является отсутствие показаний трубки при 50-60 качаний насосом.
Б. Порядок работы с трубкой с тремя зелеными кольцами (для определения фосгена, дифосгена, хлорциана, синильной кислоты):
— сравнить окраску наполнителя трубки с окраской, изображенной на кассетной этикетке.
В. Порядок работы с трубкой с желтым концом (для определения паров иприта):
— вынуть трубку из насоса, выдержать 1 мин и после этого сравнить окраску наполнителя с окраской на кассетной этикетке.
Г. Для определения ОВ в дыму необходимо:
— достать из прибора насос и вставить в него вскрытую трубку;
— закрепить на насадке противодымный фильтр, затем плотно повернуть насадку на резьбу головки насоса;
— сделать соответствующее количество качаний насосом;
— снять насадку, вынуть из нее фильтр и убрать насадку в прибор;
— вынуть из головки насоса индикаторную трубку и провести определение, руководствуясь указаниями, имеющимися на кассетной этикетке или в инструкции, памятке.
2. Определение ОВ на местности, технике, вооружении, предметах снаряжения.
— достать необходимую индикаторную трубку и, вскрыв ее, установить в головку насоса;
— навернуть на насос насадку, надеть на воронку насоса защитный колпачок, приложить насадку к почве (выраженному предмету) на участок, с резко выраженными признаками заражения;
— прокачать через индикаторную трубку воздух, делая необходимое число качаний (60 качаний);
— снять насадку, выбросить колпачок и убрать насадку в прибор;
— вынуть из головки насоса трубку и провести определение ОВ, руководствуясь указаниями, имеющимися на кассетной этикетке.
3. Определение ОВ в почве и сыпучих материалах.
Проводится следующим образом:
— завернуть в насос насадку и надеть на нее воронку защитный колпачок, взяв лопаткой пробу верхнего слоя почвы (снега) или сыпучего материала в наиболее зараженном месте, насыпать пробу в воронку насадки, наполнив ее до краев;
— накрыть воронку с пробкой противоводным фильтром и закрепить его. Прокачать через трубку воздух, делая насосом необходимое число качаний;
— откинуть прижимное кольцо, выбросить фильтр, пробу и колпачок, а насадку положить в прибор;
— вынуть из головки насоса трубку и провести определение ОВ, руководствуясь указаниями на кассетной этикетке или инструкции – памятке.
4. Определение ОВ в воздухе при отрицательных температурах индикаторной трубкой с красным кольцом и точкой.
А. В опасных концентрациях(при 5-6 качаний насосом):
— одновременно подогреть в грелке в течение 1 мин., после чего разбить нижние ампулы опытной и контрольной трубок и встряхнуть их одновременно;
— наблюдать за изменением окраски наполнителя трубок.
Б. В малоопасных концентрациях(при 50-60 качаний насосом):
— порядок работы с трубками тот же, после прососа воздуха выдержать трубки в течение 2-3 мин., из них в грелке – 1 мин и вне грелки – 1-2 мин;
— после выдержки разбить нижние ампулы обеих трубок, встряхнуть их одновременно и наблюдать за изменением окраски наполнителя трубок.
5. В случаях сомнительных показаниях трубок с тремя зелеными кольцами при пониженных температурах определение необходимо повторить с использованием грелки, для чего трубку после прокачивания воздуха на 1 мин поместить в грелку и затем наблюдать окраску наполнителя.
6. Индикаторные трубки с желтым концом при температуре ниже +15 0 С использовать с применением грелки. Подогревать трубку следует после прокачивания через нее воздуха в течение 1-2 мин и затем наблюдать окраску контроля.
По окончании работы с приборами необходимо:
— уложить в крышку и корпус ручной насос, насадку, кассеты с трубками в установленном порядке, грелку со штырем, инструкцию-памятку;
— закрыть крышку прибора.
Приложение к инструкции.
Характеристика степени опасности паров отравляющих веществ.
Литературные источники о ДП-5:
Приборы радиационной химической разведки и дозиметрического контроля. Методическая разработка. / НГТУ; Сост.: В.А. Днепровский. Н.Новгород, 1992.-18с.
Горишний В.А., Чернецов В.Б., Волков В.В., Борисенко Л.Н. Приборы дозиметрического и химического контроля для объектов экономики: Метод. разработка / НГТУ; Сост.: В.А. Горишний и др., Н.Новгород, 2003. с.
Планконспект
На сайте представлены различные конспекты: военные план-конспекты, конспекты МВД, МЧС и других силовых структур
Что такое план-конспект, виды конспектов
Под конспектом принято понимать текст, написанный от руки, содержание которого отражает суть основного источника информации, только мысли в нем излагаются кратко и сжато. Характерным отличием конспекта является именно последовательность, то есть, под конспектированием подразумевается приведение почерпнутой информации к определенному порядку. Что касается формы записи, то она может быть любой – от свободной формы до использования…
Как правильно составить план-конспект?
Навык грамотного конспектирования помогает обрабатывать в срок большой объем информации. Знатокам написания план-конспектов литературы удается быстро ухватить суть повествования, выделить главные мысли, усвоить приоритетные сведения. Конспект – это краткая и систематизированная запись содержания любого источника. В структуру конспекта входят: утверждения, перечни, выписки, тезисы. Рекомендуется использовать сокращения, рисунки, обогащать его цитатами, примерами и фактами. Практическая польза…
Требования для поступления в военный ВУЗ
Окончание военного вуза предполагает поступление на военную службу, предусматривающую ряд бонусов от государства: военная пенсия, льготные условия приобретения жилья и прочие. Студенты военных вузов автоматически освобождаются от призыва в армию. Все военные учебные заведения страны находятся под контролем Министерства обороны. Программы и материалы для обучения в военных вузах также разрабатываются не Министерством образования, а Министерством…
Таблица начисления баллов за выполнение упражнений по физической подготовке( мужчины часть 2)
Таблица начисления баллов за выполнение упражнений по физической подготовке( мужчины часть 1)
Упражнения 1 — 24 Баллы Упражнение N 1 сгибание и разгибание рук в упоре лежа Упражнение N 2 наклоны туловища вперед Упражнение N 4 подтягивание на перекладине Упражнение N 5 поднимание ног к перекладине Упражнение N 6 подъем переворотом на перекладине Упражнение N 7 подъем силой на перекладине Упражнение N 8 жим штанги лежа, вес…
Действия в боевом разведывательном дозоре
Боевой разведывательный дозор высылается для ведения разведки противника и местности в ходе наступления (обороны, встречного боя) перед фронтом или на одном из флангов батальона (роты), а также для установления тактического и огневого контакта с противником в случае его потери. Он обычно действует на удалении, обеспечивающем наблюдение за его действиями и поддержку его огнем, а при…
Изучение местности в назначенном секторе по зонам для наблюдения. Определение расстояния до ориентиров и характерных местных предметов
Изучение местности в назначенном секторе по зонам для наблюдения. Для удобства наблюдения сектор (полоса) наблюдения делится на зоны: ближнюю, среднюю и дальнюю и обозначается условными линиями по местным предметам (ориентирам). Ближняя зона включает участок местности в пределах видимости мелких предметов, объектов, целей (до 400 м). Средняя зона намечается в пределах видимости выделяющихся местных предметов (обычно…
НАБЛЮДАТЕЛЬНЫЙ ПОСТ
Требование к месту расположения наблюдательного поста и его выбор на местности. Состав наблюдательного поста. Средства наблюдения разведки. Наблюдение позволяет получать наиболее достоверные сведения о противнике и местности. В боевых порядках войск во всех видах боя оно ведется непрерывно специально назначенными наблюдателями и наблюдательными постами. Их количество зависит от характера боя, условий обстановки и местности. В…
Организация, вооружение и тактика действий пехотных (мотопехотных, разведывательных) отделений, взводов армий основных иностранных государств
Военная присяга – клятва воина на верность Родине
История появления присяги в Вооружённых Силах Российской Федерации (Статья: История появления присяги в Вооружённых Силах Российской Федерации) С древнейших времён каждый гражданин при вступлении в ряды вооружённых сил дает торжественное обещание, или клятву, именуемую Военной присягой. Но ее содержание во все времена является не столько военным в полном смысле этого слова, сколько юридическим, правовым, политическим…
Порядок приведения к присяге в Вооружённых Силах нашем страны: история и современность. Значение Военной присяги в жизни воина
В Российской империи ритуал принятия Военной присяги обставлялся как торжественный обет, даваемый каждым воином при вступлении на службу в верности монарху и Отечеству, в беспрекословном «повиновении начальству и воинским законам и в точном исполнении всех своих обязанностей». Ритуал принятия присяги совершался обычно в церквях или на сборных местах в присутствии духовенства и военного начальства, при…
История появления присяги в Вооружённых Силах Российской Федерации
С древнейших времён каждый гражданин при вступлении в ряды вооружённых сил дает торжественное обещание, или клятву, именуемую Военной присягой. Но ее содержание во все времена является не столько военным в полном смысле этого слова, сколько юридическим, правовым, политическим актом, характерным для обеспечения военной службы в интересах конкретных государств. При этом Военная присяга, принятая в порядке,…
Прибор химической разведки ВПХР
Назначение
За многие годы использования ВПХР зарекомендовал себя как прибор надежный и достаточно простой в использовании. Прибор ВПХР был изобретен в 60-х годах на Уральском заводе химических реактивов, где и выпускается по сей день. Завод находится в городе Верхняя Пышма. Основной продукцией АО «Уральский завод химических реактивов» являются средства индикации и приборы химической разведки для Министерства обороны, МВД и МЧС.
У нас вы можете купить прибор ПХР по цене производителя, что является аналогом войскового прибора химической разведки ВПХР, но без военной приемки.
Принцип работы
Простыми словами принцип работы прибора ВПХР можно объяснить так:
Берем насос, который покрашен в цвет хаки, вставляем в него контрольные трубки, которые в кассетах лежат в ящике прибора. В торце насоса имеются специальные углубления для скола концов трубок.
Трубка представляет собой запаянную с обоих концов стеклянную колбу диаметром примерно 5 мм с реактивом.
В состав ВПХР входят три кассеты с разными контрольными трубками, в каждой кассете по 10 шт. Они промаркированы каждая согласно инструкции, поэтому перепутать их не удастся.
Для определения отравляющих веществ зимой в состав прибора ВПХР входит так называемая грелка с патронами. Для определения наличия хлора грелка не нужна.
Для определения отравляющих веществ в дыму в состав прибора ВПХР входят специальная насадка и набор противодымных фильтров.
Таким образом, раскладываем ящик (книжкой), достаем насос, обламываем об торец концы трубки, которую достали из кассеты, вставляем в другой торец насоса и делаем несколько движений, прокачивая воздух через трубку.
Количество движений и ожидаемый результат можно прочесть в инструкции, написанной на кассете с контрольными трубками.
Для переноски прибора имеется плечевой ремень с тесьмой, вес прибора около 2,3 кг.
Принцип работы ВПХР заключается в следующем: при прокачивании через индикаторные трубки анализируемого воздуха, в случае наличия отравляющих веществ (ОВ), происходит изменение окраски наполнителя трубок, по которому приблизительно определяют концентрацию ОВ.
Состав
Если Вы уже купили ВПХР, то не забудьте купить и дополнительные индикаторные трубки, так как вместе с прибором ВПХР (как и с прибором ПХР) в комплект входят только 30 шт, по 10 шт каждого вида.
Десять индикаторных трубок (ИТ) с одинаковой маркировкой размещаются в бумажной кассете. На лицевой стороне кассеты имеется колориметрический цветной эталон, краткие указания о порядке работы с индикаторной трубкой, дата изготовления и гарантийный срок годности.
Назначение, принцип работы и устройство прибора химической разведки и контроля ВПХР.
Для определения (обнаружения) ОВ и АХОВ используются различные методы. К основным из них относятся:
В настоящее время для обнаружения и определения примерной концентрации сильнодействующих ядовитых и отравляющих веществ в воздухе, на местности, на зданиях и сооружениях, в продуктах питания и воде имеются:
прибор химической разведки (ВПХР),
прибор химической разведки медицинской и ветеринарной служб (ПХР-ВМ),
полевая химическая лаборатория (ПХЛ-54),
автоматический газосигнализатор (ГСП-11),
полуавтоматический прибор химической разведки (ППХР),
универсальный газоанализатор (УГ-2) и другие.
Используемый в них принцип обнаружения и определения АХОВ и ОВ основан на изменении окраски индикаторов при взаимодействии с тем или иным веществом. В зависимости от того, какой был взят индикатор и как он изменил окраску, определяют тип вещества и примерную его концентрацию в воздухе.
Наиболее распространенный в использовании – войсковой прибор химической разведки (ВПХР)
Технические характеристики ВПХР
1. Чувствительность прибора к токсичным химикатам (ТХ) определяется чувствительностью индикаторных трубок.
2. Время определения ТХ в воздухе зависит от температуры окружающего воздуха и составляет около 5 мин. при температуре выше 5 о С; и около 6-7 мин. при температуре ниже 5 о С.
3. Производительность насоса при 50 качаниях в 1 мин. 1,8-2л воздуха.
4. В зависимости от температуры окружающего воздуха грелка с патронами обеспечивает подогрев до следующих температур:
— при температуре окружающего воздуха минус 40 о С: в течение первых трех минут с момента разбивания ампулы патрона в грелке достигает 85 о С, по истечении семи минут падает до температуры не ниже 20 о С;
5. Масса прибора 2,3 кг
Общее устройство ВПХР
В корпусе ВПХР размещаются: насос в специальном гнезде рукояткой штока наружу; кассеты с ИТ, закрепленные на штырях кассетодержателя; насадка к насосу; грелка и патроны к ней в специальной кассете; фонарь для работы в темное время суток; противодымные фильтры; защитные колпачки для насадки и лопатка для отбора проб. На торцовой части трубы с внутренней стороны корпуса помещена защелка для удержания насоса от выпадения. Внутри трубы имеется пружина, предназначенная для выталкивания насоса.
Насадка представляет собой корпус с четырьмя прорезями. В корпус свободно помещен стеклянный цилиндр. Сверху к корпусу крепится воронка. По резьбе основания воронки свободно движется специальная гайка с укрепленной на ней откидным кольцом.
Корпус грелки пластмассовый с ввинчивающимся дном. Внутри корпуса установлен сердечник из четырех спаянных медных трубок. Вокруг сердечника расположен теплоизолирующий материал. Снаружи корпуса в двух выступах помещен штырь.
