не работает концевик двери ваз 2107
Проблема с цепью концевиков 2107
Устанавливаю охранную систему на 2107.
Подключил провод «вход дверей (-)» к цепи концевиков дверей.
Возникла следующая проблема: сигнализация всегда считает, что дверь открыта.
Теперь ломаю голову, почему такое происходит.
Я знаю, что можно конечно перелопатить всю цепь концевиков, но сами понимаете, работы там не на один час.
Может у вас есть какие-то предположения по решению этого вопроса?
Ответы 8
Являетесь ли вы профессиональным установщиком?
Вероятно, имеет место резистивная связь концевиков с массой из-за влажности или повреждения проводки.
Выполните подтяжку входа концевиков к +12В через резистор 2,1к-5,1к.
Я считаю, что резистивная связь выявилась бы на каком-то диапазоне измерения сопротивлений. Связь именно имеет признаки диодной: при изменении полярности мультиметр не покажет пороговое напряжение. Т.е. всё в точности, как при проверке обычного диода. Из-за этого откинул варианты с повреждением проводки и неисправностью концевиков (да и для ВАЗовских концевиков более актуальна обратная проблема: когда при открытии двери нет надёжного контакта с «массой», и система наоборот не видит открытую дверь). Тем не менее, один концевой выключатель я всё-таки проверил, он был в полном порядке.
Прямо складывается впечатление, что кто-то воткнул диод между цепью концевика и кузовом. Но это кажется абсурдным, да и на авто не наблюдается серьёзных вмешательств в штатные электр. цепи, за исключением проводки к магнитоле.
Вчера клиента отпустил с так и не рабочими концевиками, так как ему срочно понадобился авто. Перед этим увидел, что плафон освещения в багажнике вообще отсутствует, следов проводки к нему так же нет. Ну и успел проверить только 2 концевых выключателя (на левой стороне). Один из них был подключен нормально, другой был не подключен (сама клемма на проводе была хорошенько заизолирована), но это теперь повод проверить и остальные.
Дальше буду заниматься проблемой при следующей встрече (недели через 2 наверное), о результатах обязательно сообщу.
плафон освещения в багажнике вообще отсутствует, следов проводки к нему так же нет
Один из них был подключен нормально, другой был не подключен (сама клемма на проводе была хорошенько заизолирована),
В довесок расскажу про ещё одну историю с классики: та же цепь концевиков всегда замкнута на массу. Как оказалось, провод в центральной стойке передавило закладной, предназначенной для регулировки замка передней двери пассажира.
Не работает концевик двери ваз 2107
Непрочитанное сообщение GoBLIN » Ср сен 01, 2010 12:22:36
Re: Концевики дверей
Непрочитанное сообщение GoBLIN » Ср сен 01, 2010 12:24:01
Re: Концевики дверей
Непрочитанное сообщение Igor001/7 » Ср сен 01, 2010 12:24:35
LiF
Да возьмите вы их,снимите,зачистите,загните «усики» немножко,можно литолом чуток смазать и всё!(если там вообще проводка цела и есть)
А вообще-по такой пустяковой проблеме тему создавать
Мульон раз везде обсуждалось.
Re: Концевики дверей
Непрочитанное сообщение Mr_Ice » Ср сен 01, 2010 12:36:38
Re: Концевики дверей
Непрочитанное сообщение LiF » Ср сен 01, 2010 13:51:04
Re: Концевики дверей
Непрочитанное сообщение Gofen » Ср сен 01, 2010 15:35:05
Re: Концевики дверей
Непрочитанное сообщение BORODA » Ср сен 01, 2010 15:57:36
Re: Концевики дверей
Непрочитанное сообщение Буйный » Ср сен 01, 2010 16:17:32
Re: Концевики дверей
Непрочитанное сообщение LiF » Ср сен 01, 2010 21:13:11
Бортовой журнал ВАЗ 21074 (2006 г.)
Своими руками: Ремонт концевиков, гофры проводки и уплотнителей
Всем привет! Немного поднакопилось за зиму-весну работ с машиной.

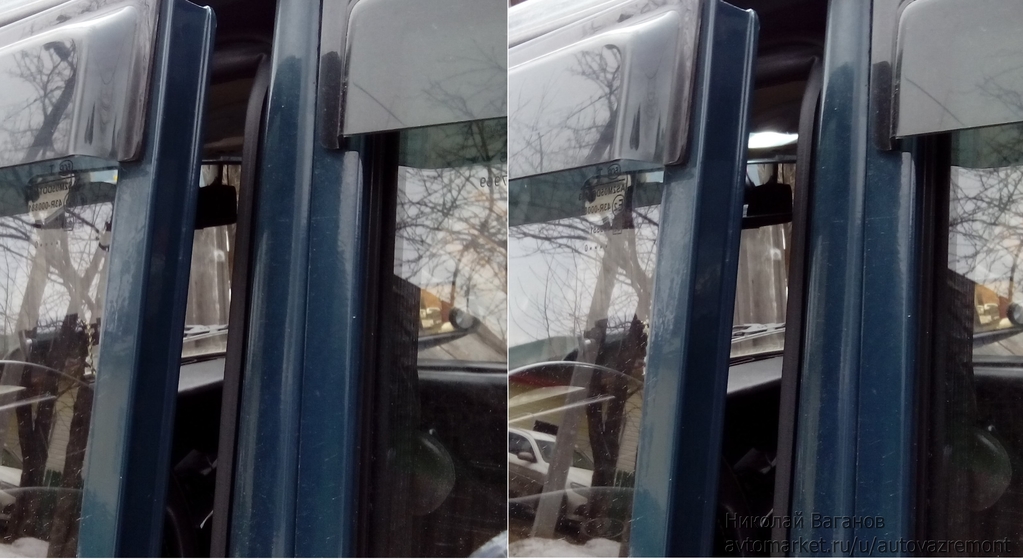

Итак, ни с того ни с сего при постановке авто на сигнализацию иногда начал срабатывать сигнал незакрытой двери, через плафон салона выяснилось, что не работает концевик правой передней двери. Сам он оказался в порядке, но вот провод от него не замыкал «массу» на кузов, то есть где-то имелся обрыв.

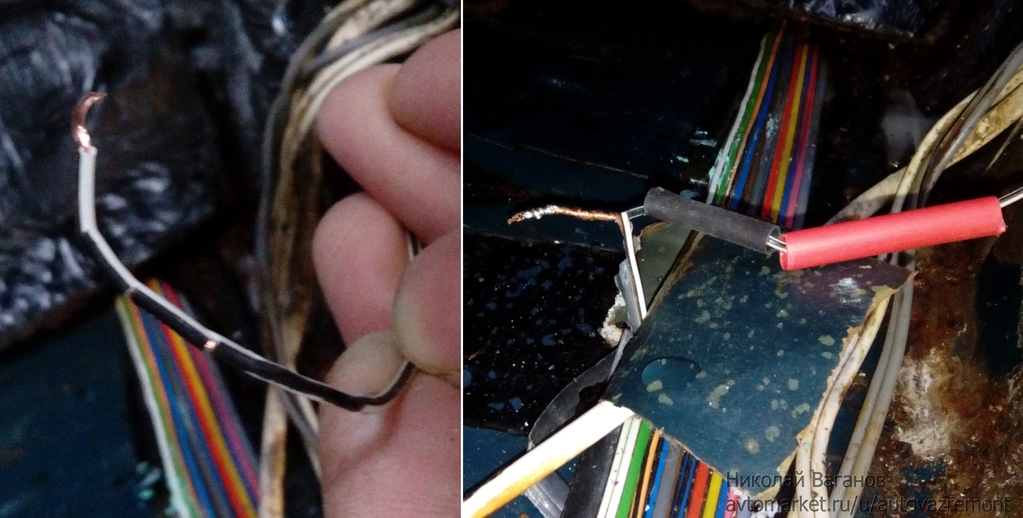

Сама изоляция стала ломкой, все-таки, машине 13 лет уже. Обрезал до здорового участка, пропаял и заизолировал термоусадкой с изолентой.

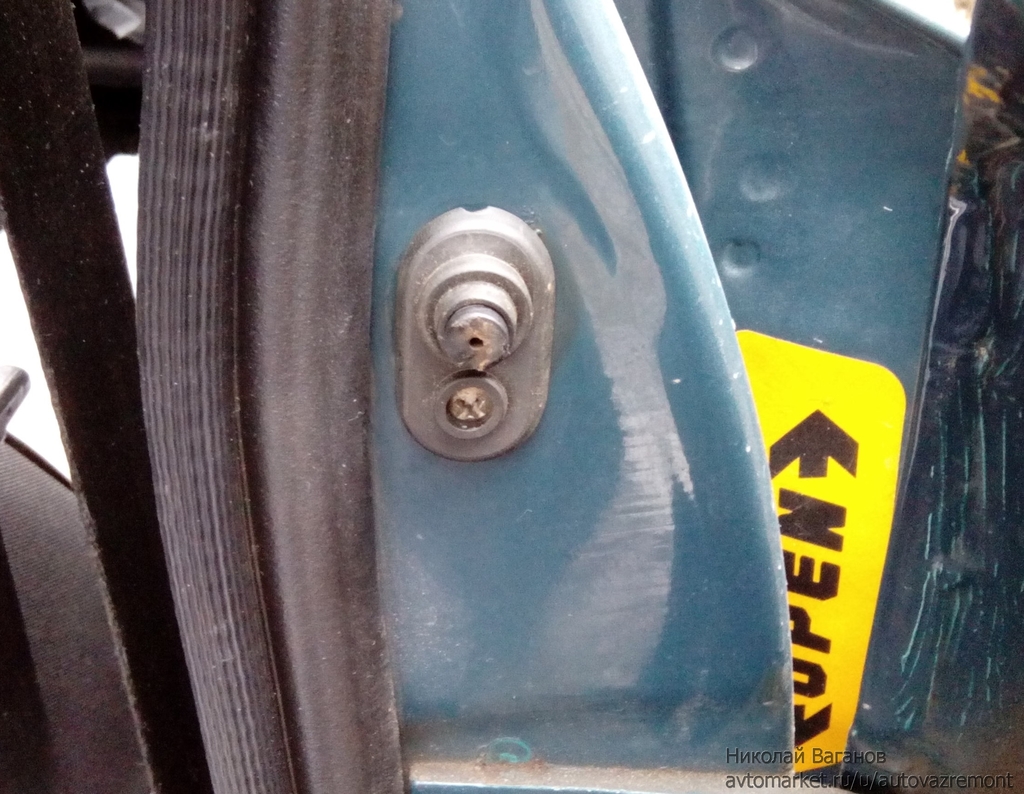

Далее, также стал пропадать контакт в концевике водительской двери, там он стоял еще заводской конструкции. Оказалось, что плохо держит саморез и концевик болтается. Решил заменить его на универсальный, какие уже стоят на других дверях, а также заменить потрескавшуюся уплотнительную резинку концевика задней двери.

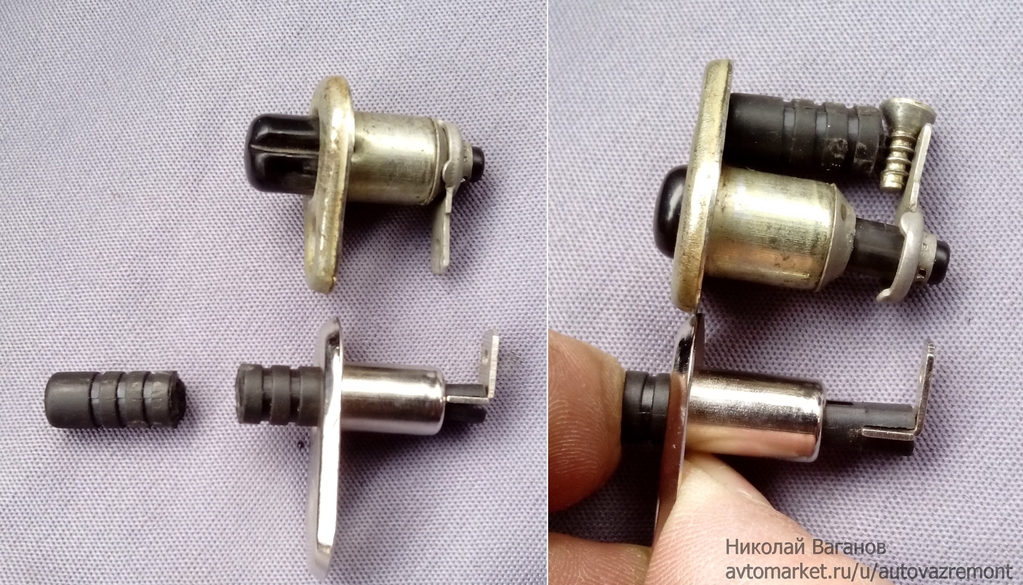

Пришлось докупить 2 новых, так как пыльник отдельно не продается.

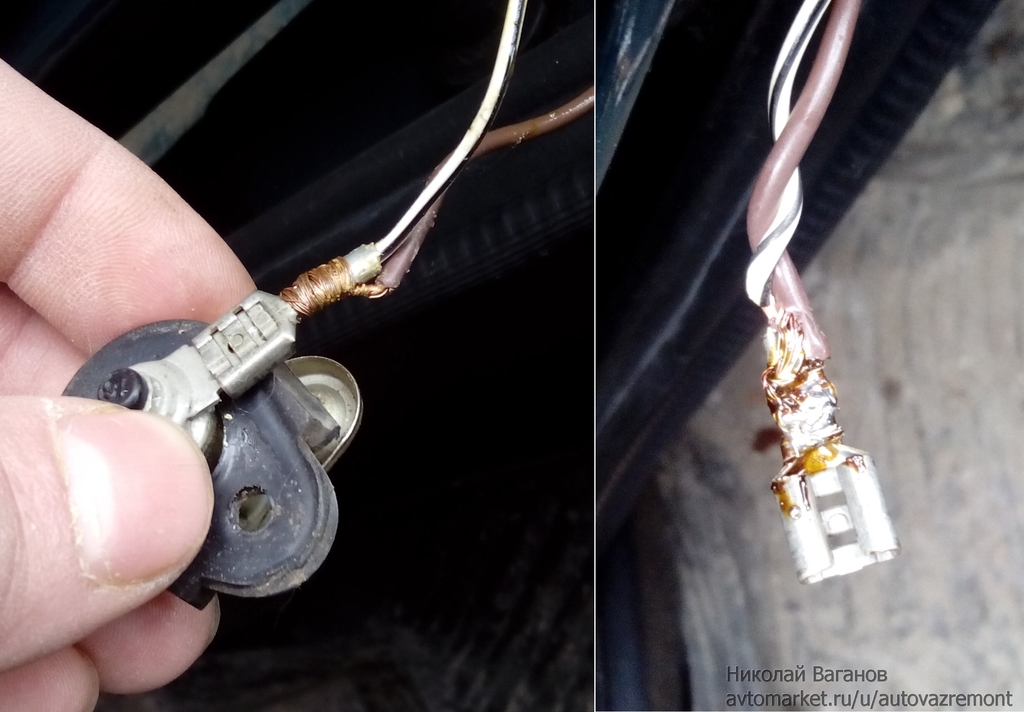

На провод концевика был замотан еще один, видимо с сигналки, зачистил и пропаял для надежности.
Так как штырек универсального сильно длиннее заводского, то его необходимо подрезать, хотя, после этого он все равно на 1 мм длиннее, но двери это уже не мешает закрыться.
Также, пришлось подрезать немного резинку.
Вкрутил саморезом побольше.
В магазине были только для передних дверей, они вроде как длиннее, но и на задние двери тоже подходят.

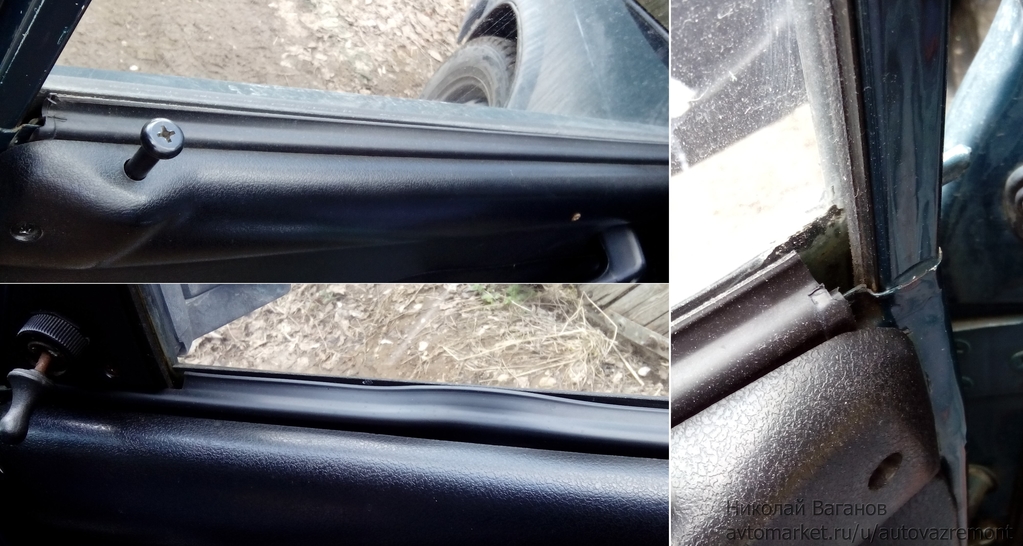

Также, решил заменить внутренние уплотнители-бархотки стекол, которые оставил при замене уплотнителей осенью. Кстати, наружные бархотки от Пластэка пережили зиму успешно, ничего не деформировалось и не ссохлось.
