Стили гард мечей по Окшотту
Гарды (элементы меча, отделяющие рукоять от клинка), были сгруппированы в 12 основных стилей и обозначены арабскими цифрами от 1 до 12 соответственно. Эти стили имели показали почти безграничное разнообразие видов и художественного оформления. После цифры может присутствовать буква, обозначающая подтип того или иного стиля.
Стиль 1
Одна из простейших форм, эта гарда является просто прямым бруском металла, сужающимся к концам. Это знаменитая форма «Gaddhjalt» (рукоять-шип), которая была в постоянном употреблении, начиная с Эпохи викингов вплоть до 17 века. Поперечное сечение может быть квадратным, круглым или восьмиугольным. Стиль 1А это упрощенная форма, которая была просто прямым прутом с квадратным, круглым либо восьмиугольным сечением, расширяющаяся в центре для крепления хвостовика клинка.
Стиль 2
Этот стиль немного сложнее, чем Стиль 1. Каждое из прямых плеч гарды утоньшается в середине и возвращается к первоначальной ширине ближе к концу. Самые известные экземпляры мечей с такими гардами датируются 15 веком, но существует и более ранние экземпляры.
Стиль 3
Этот стиль состоит из относительно короткого, прямоугольного в сечении бруска. Этот стиль был первый раз популярен в 12-13 веках, и затем вновь появился в 14-15 веках (1380-1430 гг).
Стиль 4
Это довольно простой стиль, состоящий из прямого перекрестия с концами плеч, загнутыми в сторону клинка. Множество экземпляров этого стиля были найдены на мечах, датированных 12 веком, но данный стиль не был ограничен только этим временем, и мечи с такими гардами находились и 10 века, и 15 века. Сечение квадратное или круглое.
Стиль 5
Этот популярный стиль известен как «галстук-бабочка» из-за его расширяющихся и сплющенных плеч. Гарды этого стиля часто украшались, и были найдены в основном на «великих мечах» Типа XIIIa и Типа XIIIb, хотя встречались и на других мечах. Этот стиль был популярен в 13-14 веках.
Стиль 6
Стиль 6 можно рассматривать как своего рода изогнутый или искривленный Стиль 5. Сплющенные плечи более выражены на стороне гарды, ближайшей к клинку. Те же самые виды украшений, которые встречаются на гардах Стиля 5, также встречаются на гардах Стиля 6. Этот стиль был также популярен в конце 13-го века до 14-го века.
Стиль 7
Этот стиль состоит из широкой плоской части (если смотреть со стороны навершия), искривленной в сторону клинка. Этот стиль был популярен главным образом в 14 веке.
Стиль 8
На первый взгляд, Стиль 8 может быть принят за Стиль 4, который является простой крестовиной, у которой концы плеч загнуты в сторону клинка. Однако, это значительно более сложный стиль с шестиугольным поперечным сечением вместо квадратного или круглого сечения Стиля 4. Он также имеет явный выступ по центру гарды в сторону клинка, которого нет ни у одной гарды Стиля 4. Этот стиль был популярен в 14-15 веках.
Стиль 9
Это один из более сложных в изготовлении стилей. Стиль 9 имеет широкое и плоское поперечное сечение, схожее с Стилем 7, но концы плеч гарды закручены и плечи сильнее загнуты в сторону клинка. Сечение гарды также сложное, имеющее вид плоского алмаза, или же плоское сверху, а снизу имеющее V – образные скосы. Этот стиль так же имеет выступ по центру гарды в сторону клинка. Большинство экземпляров мечей с такими гардами датируются 14-15 веками.
Стиль 10
Это еще один прямой стиль гарды, но более сложный из-за того, что плеч гарды сужаются к клинку быстрее у концов плеч, и медленнее при приближении к клинку. Этот стиль так же имеет выступ по центру гарды в сторону клинка. Данный стиль был популярным в 15-16 веках.
Стиль 11
Стиль 11 в основном характеризуется выпуклостями на концах плеч гарды, и круглым либо ромбовидным сечением. Этот поздний стиль гарды был популярен главным образом в течение 15-16 веков.
Стиль 12
Стили рукоятей
Есть еще один последний элемент конструкции средневековых мечей, который может помочь в их классификации. В то время как он не получил своей пронумерованной типологии, Окшотт обсуждал этот вопрос в длинной части своей книги «Меч в эпоху рыцарства». Рукояти мечей чаще всего изготавливались из органических материалов (кожа, рог, кость, дерево) и не всегда сохранялись до наших дней. В тех случаях, когда они все же сохранились, они могли быть важным индикатором для идентификации и датировки меча, так как они тоже были подвержены влиянию моды. Существуют два основных способа сборки рукояти меча.
Накладки
Рукоять делается из двух половин, вырезанных так, чтобы подойти по форме к хвостовику. Рукояти такого типа в основном у мечей с широкими и плоскими хвостовиками, и были популярны в Эпоху Викингов и до 12 века (хотя некоторые отдельные экземпляры находились и позднее). Такие рукояти обычно имеют сечение в виде овала с плоскими сторонами, и сужаются по мере приближения к навершию.
Сквозная сборка
Этот метод сборки рукояти более сложный и лучше подходит для хвостовиков в виде «стебля», как их называл Окшотт – более длинных и более тонких. При таком способе сборки, собранная рукоять надевается прямо на хвостовик клинка. При таком способе сборки хвостовик нагревается, после чего рукоять (деревянная внутри) надевается на него, и хвостовик прожигает деревянную сердцевину рукояти, делая в ней отверстие, идеально подходящее по форме под хвостовик. Рукояти такого типа были обычно более округлыми, и часто были круглыми или шестиугольными.
Группы форм рукояти
Окшотт выделял восемь распространенных форм рукоятей меча, но отмечал, что среди них существует огромное разнообразие в деталях конструкций и используемых материалах.
Группа 1
Группа 2
Материалы, использовавшиеся при создании рукоятей, имели большое разнообразие, аналогично разнообразию клинков, гард и наверший во времена расцвета средневековых мечей. Обычно рукояти изготавливались из дерева, кости, или рога. Множество рукоятей были покрыты кожей, пергаментом, или тканью, и часто были украшены намотанным сверху шнуром или проволокой. Были найдены экземпляры мечей и с рукоятями только из дерева или рога. После 13 века такие простые рукояти все еще продолжали использоваться, но стали появляться и все более сложные конструкции. Если использовалась проволока, оны была обычно скрученной из нескольких других полос. Когда рукоять была обмотана шнуром, она часто была покрыта тонкой лайковой кожей или замшей, благодаря чему контур шнура под кожей выступал на ней.
В 15 веке появились длинные рукояти, состоящие из двух элементов различной формы, либо из одного элемента, выполненного в форме составного. Такие рукояти обычно имели сквозную сборку. Многие из них имели разное покрытие на своих половинах, например, нижняя часть рукояти покрывалась кожей, а верхняя проволокой.
Важно заметить, что меч на протяжении своей жизни мог перенести несколько замен покрытия рукояти, или даже замену всей рукояти. При этом стили рукояти могли сильно изменяться с течением времени под влиянием моды, таким образом, стоит с особой осторожностью пытаться использовать рукоять для датировки меча.
Устройство европейского меча
“Не обнажай меня без нужды. Не вкладывай меня в ножны без чести” – девиз на лезвии меча клинка из Толедо, Испания.
Европейский меч состоит из двух основных частей:
Устройство европейского одноручного меча
1) Рукояти, которая в свою очередь состоит из навершия (яблока), рукояти, гарды (крестовины), хвостовика
2) Лезвие клинка, которое в свою очередь состоит из дола, лезвия и острия.
Клинок
1) Рассмотрим более подробно отдельные части эфеса:
Навершие (яблоко):
Навершие – данный элемент устройства меча предназначен для его балансировки, только сбалансированный меч подходит для искусного фехтования им, в разных школах оружейного дела баланс может быть различным. Однако считается общепринятым способом измерения баланса меча – это измерения при помощи пальцев руки, как правило, хороший баланс для европейского клинка должен быть на четыре пальца от гарды меча.
Как установить баланс при помощи пальцев рук?
Мы берем клинок меча и смотрим на его баланс, для этого мы кладём клинок на один палец руки, удаляя или приближая палец к гарде, мы находим точку когда ни одна из сторон не перевешивает другую. Именно в этом месте и будет баланс.
Кроме того навершие, служит для упора руки, это особенно важно ибо во время боя меч начинает скользить до тех пор пока кисть руки не упрется в навершие.
Рукоять меча:
Рукоять меча – предназначена для удержания меча кистью руки. Рукоятка меча должна удобно лежать в руке ибо не удобная рукоять может ваши возможности при фехтовании. Поэтому при покупке меча нужно уделять внимание тому на сколько хорошо рукоять подходит к вашей руке. На данный момент можно с уверенностью выделять и классифицировать мечи по количеству хватов кистью руки рукояти. Так на данный момент мечи подразделяются на:
– Одноручные мечи
– Полутороручные мечи
– Двуручные мечи
Одноручный меч тип X по Окшотту
Полутороручный меч Тип XVIa по Окшотту
Двуручный меч, ХIХ тип по Окшотту
Указанная классификация и размеры мечей являются относительными и взяты из нашего опыта и опыта других мастеров. Так, например в Японии меч длиной 50 см., как вакидзаси или меч длиной 70 см., как катана, имеют двуручный хват. С тем же успехом европейский бастард может быть с двуручным хватом.
Гарды (крестовины, также встречается название «кресало»)
Гарда меча – данный элемент эфеса меча предназначен для защиты кисти руки во время фехтования, от ударов лезвием меча противника. Различные страны и народы создали различные по форме гарды. Кроме всего гарда выполняет функцию балансировки меча.
Хвостовик
на гарде может, как присутствовать, так и отсутствовать. Считается, что наличия хвостовика на мече позволяет клинку лучше поглощать энергию удара и тем самым защищать лезвие от вибрации и расшатывания в рукояти.
2) Рассмотрим более подробно отдельные части клинка:
Лезвие меча
– острие предназначено для нанесения колющего удара. В раннем средневековьи зачастую острее просто закруглялось. Но уже во времена крестовых походов острие меча стали острить для нанесения колющих ударов в слабые места доспеха.
Ножны
– предназначены для защиты меча от воздейсвия внешней среды, а также для переноски меча.
Устье ножен меча
– металлическая накладка выполняющая декоративную функцию, кроме того служит для укрепления входа в ножны, не позволяя половинкам ножен разойтись.
Наконечник ножен
– металлическая накладка выполняющая декоративную функцию как и устье меча, кроме того служит для стягивания кожи которой как правило обтягивают меч.
Устье и наконечник появились во времена крестовых походов. И были заимствованы с ножен восточных мечей.
Гарда меча что это
На протяжении последних ста лет или около того считалось (и это предположение слишком часто закреплялось документально), что крестовина средневекового меча дает четкое и надежное основание для датирования. Последние исследования, однако, показали, что это не так: крестовина меча, рассматриваемая сама по себе, не дает абсолютно ничего. Например, стиль крестовины, который, как считалось, характерен для 1380–1450 годов, обнаружен на мече викинга восьмого – девятого веков в захоронении в Аскетоне, Лимерик (рис. 90). Другой стиль, по общему мнению, характерный для пятнадцатого – начала шестнадцатого века, можно отчетливо видеть на иллюстрациях в манускрипте двенадцатого-тринадцатого столетий (рис. 91) и на девятого века мемориальных плитах начала пятнадцатого века (рис. 74, 76).
Рис. 90. Меч девятого века из Аскетона, Лимерик
Рис. 91. Из псалтыря середины тринадцатого века, библиотека герцога Рутланда
Другие стили, всегда считавшиеся принадлежностью двенадцатого и тринадцатого веков, обнаруживаются на мечах пятнадцатого и даже шестнадцатого века. Крестовина бесполезна для определения даты, но ее классификация на двенадцать основных стилей все равно целесообразна. Она представляет определенную ценность, даже невзирая на то, что большинство стилей существовало на протяжении всего Средневековья.
Большинство крестовин довольно просты, но в соответствии с личными вкусами и из пристрастиями изготовителей и владельцев мечей детали могут существенно различаться. Края украшались всевозможными зубцами и различной формы головками. Ecussons – часть крестовины между «руками», в которые устанавливается клинок с нижней стороны, и на которой с верхней стороны находится рукоять, – может украшаться вырезанными линиями, рифлением, гравировкой и т. д. Сами «руки» могут быть рифлеными, покрытыми орнаментом, изогнутыми и даже, в отдельных случаях, свитыми в довольно странные формы, напоминающие извилистые рукоятки или носики стаффордширских глиняных чайников восемнадцатого века.
Несмотря на бесконечное многообразие декоративных элементов, крестовые гарды можно подразделить на двенадцать основных форм.
Мы можем ожидать появления после примерно 1350 года определенных модных тенденций и в редких случаях – национальных или региональных черт.
Первая серия – стили 1–7. Обнаруживаются главным образом на мечах группы 1; вторая серия – стили 1–8.
Обнаруживаются или по крайней мере обнаруживались до настоящего времени на сохранившихся мечах группы 2.
Стиль 1. Простая и очевидная форма, прямой брусок, слегка сужающийся к концам. Впервые был найден в захоронениях викингов десятого века. Викинги назвали его Gaddhjalt. Он существовал и в эпоху Ренессанса. Сечение – обычно квадрат, но может быть и круг, а в редких случаях – восьмиугольник.
Стиль 1а. Менее изысканная версия стиля 1 – просто прямой брусок, расширяющийся в ecusson, чтобы разместился хвостовик. В сечении может быть квадрат, или круг, или восьмиугольник. Существовал с одиннадцатого до семнадцатого века.
Стиль 2. Форма несколько более сложная. В центральной части – прочная и жесткая, «руки» вытянуты в стороны и расширяются на концах. Сечение – чаще всего квадрат, но при этом края скругленные, правда, ecusson почти всегда квадрат с четко очерченными углами. Иногда сечение «рук» – круг или восьмиугольник, но и в этом случае ecusson остается прямоугольным в сечении. В редких случаях ecusson может украшаться небольшим отростком, тянущимся к клинку (рис. 92).[41]
Рис. 92. Фрагмент изображения сэра Джона Сэвиджа, 1463 г., Макклсфилд, Честершир
Стиль 3. Форма такая же простая, как стиль 1. Твердый жесткий брусок, в сечении всегда уплощенный прямо угольник, всегда короткий. Края везде острые (за исключением участков, подвергшихся коррозии). Была очень популярна в 1150–1250 годах[42] и в 1380–1430 годах (рис. 81 и 82).
Эти три стиля редко имеют украшения, даже самые поздние.
Стиль 4. Форма аналогична стилю 1, но края опущены вниз. Эти края могут иметь острые углы в верхней части и на концах, плавно переходить в «руки» в нижней части (рис. 94) или иметь головки.[43]
Рис. 93. Фрагмент изображения сэра Роберта де Септванса, Чарт, Кент, 1306 г.
Рис. 94. Фальчион Коуниерса, собор Дурхама, около 1250 г.
Стиль 5. Форма немного напоминает галстук-бабочку. «Руки» очень плоские в плане и широкие на виде сбоку, расширяются к концам. Существует больше декоративных вариаций этого стиля, чем любого другого. На концах часто зубцы или перфорация. В поздних экземплярах в сечении может быть плоский шестиугольник, a ecusson в этих поздних мечах обычно выступает на клинок острым зубцом.
Хотя большинство экземпляров этих стилей прямые, они могут быть и изогнутыми и часто являются таковыми, поскольку при такой простоте формы – едва ли что-то большее, чем короткий железный брусок, – изогнуть крестовину кузнецу очень просто, если таково желание покупателя. Существует много экземпляров изогнутых крестовин стилей 1 и 1а и несколько экземпляров стиля 2. Один очень необычный пример последних находится в арсенале лондонского Тауэра: одна «рука» у него слегка отогнута вверх, а другая – вниз. Направленный в противоположные стороны изгиб обычно ассоциируется только с мечами шестнадцатого века.
Рис. 95. Меч, около 1200 г., из раскопок, коллекция Дреггера
Рис. 96. Меч, около 1250 г., Музей археологии Кембриджа
Крестовины стиля 3 слишком толсты и коротки, поэтому они очень редко бывают изогнутыми, а крестовины стиля 5 по природе своей конструкции не могут быть изогнутыми. Есть еще два стиля крестовин группы 1, которые изогнуты всегда.
Крестовины стиля 3 слишком толсты и коротки, поэтому они очень редко бывают изогнутыми, а крестовины стиля 5 по природе своей конструкции не могут быть изогнутыми. Есть еще два стиля крестовин группы 1, которые изогнуты всегда.
Стиль 6. Изогнутая версия стиля 5. По очевидным причинам крестовины стиля 5 не могут быть изогнутыми после изготовления. Подобная операция может производиться только в кузнице, этим и объясняется появление стиля 6. Декоративное оформление такое же, как в стиле 5. Крестовинам стиля 5 и 6 свойственна одна отличительная черта: нижняя сторона, ближайшая к клинку, сильнее согнута, чем верхняя (рис. 95–97).
Рис. 97. Из «Жизни двух Офф», Мэтью Пэрис, около 1250 г.
Стиль 7. На виде сбоку этот стиль выглядит как изогнутый вариант стиля 1, но на самом деле он другой. Крестовина широкая в плане, дающая лентовидный разрез, с широкой поверхностью, расположенной под прямыми углами к плоскости клинка. Концы обычно простые (рис. 81, 93).
В некоторых экземплярах крестовин стилей 6 и 7 ecusson может выступать острым зубцом на клинок.
Пять стилей, характерных для мечей группы 2, неизбежно очень похожи внешне на описанные выше, но есть и явные отличия, из-за которых их приходится классифицировать отдельно.
Стиль 8. Его можно сравнить со стилем 4, однако имеются существенные отличия. Сечение – шестиугольник, обычно правильный и четко очерченный, но в не самых лучших экземплярах бывает и смазанный. «Руки» чаще прямые, но встречаются и изогнутые; ecusson основательный и вырастает из двух «рук», которые постепенно сужаются к острым повернутым вниз концам.
Стиль 9. Похож на стиль 7 тем, что имеет лентовидный разрез, но на этом сходство заканчивается. Концы всегда подогнуты, сечение или пятиугольник плоский сверху и V-образный снизу или имеет форму уплощенного бриллианта, ecusson из небольшого сужения «рук» выступает острым зубцом на клинок (рис. 74, 75). Таких много на английских мемориальных изображениях 1390–1440 годов.
Стиль 10. Похож на стиль 2, но «руки» длиннее и тоньше, сужаются внутрь от концов к явно выраженному «встроенному» ecusson. В сечении круг, квадрат или восьмиугольник.
Стиль 11. Крестовины могут быть длинными и короткими, изогнутыми и прямыми. Характерными являются концы с головками и круглое или ромбовидное сечение (рис. 104).
Стиль 12. «Руки» сильно изогнуты в горизонтальной плоскости, в плане образуют форму уплощенной буквы S. Судя по большому числу мечей, оснащенных такой крестовиной (обычно с яблоками типа Z) и находящихся в венецианском арсенале, можно предположить, что стиль 12, так же как и яблоки типа Z, является венецианским. Много «венецианских» эфесов было обнаружено в Венгрии.
Рис. 98. Фрагмент картины из Музея Валенсии, около 1443 г.
Ранний пример двойного кольца мы можем видеть в настенной росписи в Мондонеде, относящейся примерно к 1440 году. Это двойное кольцо, выполненное в форме, известной коллекционерам как «pas d’ane» (еще один пример неправильного употребления, столь свойственного девятнадцатому веку)[45], судя по некоторым свидетельствам, появилось на Пиренейском полуострове. Оно часто изображалось в произведениях искусства Испании и Португалии, причем еще до появления в итальянской живописи. Португальский художник Нуньо Гонсалес запечатлел на своих полотнах мечи 1460-х годов, которые в точности соответствуют сохранившимся образцам, например, мечам Гонсальво де Кордова и Фердинанда Католика, находящимся в королевском арсенале Мадрида. Еще более развитые эфесы с «pas d’ane» и двумя боковыми кольцами (одно на крестовине и одно соединяет нижние крайние точки ветвей) можно видеть на великолепных гобеленах «Арцила» в Пастранье (около 1475 г.). Хотя такой тип эфеса редко встречается в немецком искусстве, один мы можем увидеть на картине Мартина Шонграуэра, датируемой также 1475 годом (рис. 99).
Рис. 99. Меч с полностью развитым эфесом на картине Мартина Шонграуэра, 1475 г.
Одно боковое кольцо редко изображается в произведениях искусства – вероятно, потому, что большинство мечей изображаются анфас, но несколько примеров все же можно привести. Один – в испанской Библии, иллюстрированной в 1422–1433 годах (рис. 100а), другой (рис. 100б) – в манускрипте из Богемии, относящемся к тому же периоду (1420 г.).
Рис. 100а, б. Меч с боковым кольцом, около 1475 г.
Сохранившихся экземпляров мечей немного. Один, датированный примерно 1450 годом, находится в королевском арсенале Мадрида, другой (около 1425 года) ранее был частью моей коллекции.
В итальянской живописи после 1475 года полностью развитый эфес встречается довольно часто. Многие мечи с такими эфесами, которые, будучи выставленными на продажу, датировались бы 1550 годом или немного позже, показаны на полотнах, написанных в 1470-х годах. Таков меч в руке святого Михаила кисти Пинтуриккио. Картина написана в 1473–1481 годах (рис. 102).
Рис. 101. Из «Обращения св. Павла» Луки Синьорелли, Лорето, до 1484 г.
Рис. 102. Меч святого Михаила. Фрагмент картины Пинтуриккио, Лейпциг, 1473–1481 гг.
Длина крестовины, вероятно, регулировалась частично личными вкусами, частично необходимостью правильной балансировки клинка. Так, если крестовина очень длинная (скажем, 23 см), она должна быть тонкой, чтобы не утяжелять эфес. Если же она очень короткая (скажем, меньше 12 см), то должна быть достаточно толстой, иначе эфес будет слишком легким. Из последнего правила есть исключения, но из первого почти нет.
Крестовина обычного боевого меча украшена довольно редко, если же украшения все же есть, они очень сдержанные. Любопытно отметить, насколько отличается повседневный рыцарский меч после 1050 года от своих франкских, англосаксонских и состоящих на вооружении у викингов предшественников, которые были украшены весьма замысловато. Только в исключительных случаях мечи, датированные до 1250 года, имели украшенную крестовину, а украшенные яблоки встречаются намного чаще. Между тем есть два меча: один, без сомнения, английского происхождения, другой – только предположительно, имеющие гравировку на крестовинах, причем выполненную в таком же стиле, как и в английских иллюстрациях манускриптов 1230–1300 годов. Первый называется фальчион Коуниерса и хранится в библиотеке собора Дурхама. Хотя это фальчион, а не прямой обоюдоострый меч, а значит, не является предметом рассмотрения данной книги, его эфес типичен для мечей тринадцатого столетия (рис. 94). Украшение крестовины включает маленьких «червей» (наземных и крылатых драконов), спрятанных в концах, и узоры из листьев и завитков между ними (рис. 103).
Рис. 103. Украшения на «руках» крестовины фальчиона Коуниерса
Другой – меч неизвестного происхождения – имеет еще более типично английские украшения, которые располагаются только на крестовине, в отличие от фальчиона Коуниерса, на яблоке которого с одной стороны изображен английский леопард, а с другой – имперский орел, причем каждый щит обрамлен завитками, как на крестовине. Этот второй меч (находится в одной из частных коллекций Лондона) имеет крестовину стиля 5, в каждом конце которой мы видим типично английское украшение манускриптов: гротескное лицо в профиль без туловища с маленькими ножками, растущими из шеи.
Популярная форма украшений после 1225 года – одна или более инкрустированных линий, опоясывающих концы крестовины на расстоянии около 80 мм от крайних точек. Встречается только на крестовинах стилей 1а и 2. В начале пятнадцатого века это украшение снова вошло в моду на крестовинах, относящихся к стилям 1а, 2, 10 и 11. В этих случаях линии часто выполнены в виде шевронов, сопровождаемых расходящимися линиями, выгравированными на ecusson, – декоративная черта, обнаруженная на крестовинах большинства стилей, имеющих выступающий ecusson.
На протяжении всего периода 1250–1350 годов концы крестовин стилей 5 и 6 могли украшаться зубцами – одним или двумя, в зависимости от вкуса заказчика. Крестовины с головками (стиль 11) могут иметь украшения на них. Бывает, что украшения выполнены в одном стиле с яблоками, как, например, на прекрасном мече из коллекции Дино в Метрополитен-музее (рис. 104). После 1450 года украшение инкрустированными линиями на крестовинах стали менее популярными, хотя разные формы рифления и аналогичные украшения на ecusson оставались в моде, иногда с добавлением яйцевидных рельефных украшений[46] (рис. 76, 78).

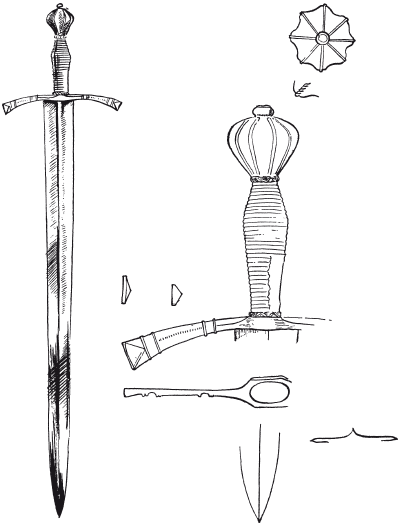

Рис. 104. Меч из коллекции Дино, Метрополитен-музей, Нью-Йорк, около 1450 г.
Два исключительных меча находятся в Датском национальном музее в Копенгагене и в частной коллекции в Лондоне. Оба имеют крестовину, каждый конец которой вырезан в форме головы животного, что ассоциируется с аналогичными декоративными мотивами эры Великого переселения и викингов. Меч из частной коллекции несравненно лучше сохранился и более интересен. На нем крестовина стиля 4, а маленькие головки на повернутых вниз концах выполнены с удивительным мастерством. Меч из Копенгагена имеет прямую и очень короткую крестовину стиля 2, с головками гораздо более грубой работы.
Классический пример средневекового меча с концами крестовины, украшенными головами животных, – меч Шарлеманя в парижском Лувре. По поводу этого меча мнения историков разделились. Одни по стилю, дизайну и работе относят его к тринадцатому веку, другие считают, что его следует отнести к периоду, определенному его использованием.
Почему эфес, имеющий типичную для девятого века форму, с украшениями, также характерными для этого века, необходимо датировать четырьмя веками позже – понять невозможно.
Крестовина, определенно, длиннее, чем на «среднестатистическом» мече викингов или франков, но есть множество примеров крестовин длиннее чем 10 см. Яблоко в форме чехла для чайника обычно для 800 года, но редко для 1200 года, а стиль украшений совершенно чужд для более позднего времени. Вероятно, существует только одна причина того, что принята более поздняя дата: в нижней части крестовины указан буквами и цифрами, характерными для тринадцатого столетия, вес золота, из которого изготовлен эфес. Однако это не доказательство, что он был однозначно изготовлен именно тогда: на протяжении столетий использования меча эфес мог сниматься и устанавливаться неоднократно. Такое было вполне возможно и в тринадцатом веке, при этом на крестовину могла быть нанесена соответствующая надпись. Разве у нас нет примера Меча святого Маврикия из Вены, где эфес был обновлен для Оттона IV? Кстати, известно, что меч Шарлеманя был разобран, очищен и снабжен новой рукоятью для коронации Наполеона I.
В королевском арсенале Мадрида находится великолепный и очень хорошо известный меч, приписываемый Фердинанду III (святому Фердинанду) Кастильскому (1223–1253 гг.) (см. рис. 64). Его крестовина весьма своеобразна: оба конца свиты в кольцо, куда помещен небольшой трилистник. «Руки» и ecusson украшены типичными для тринадцатого века цветочными орнаментами.
Можно назвать еще несколько мечей с украшенными крестовинами. Великолепно сохранившийся меч типа XII в мадридском «Институте дель Конде ди Валенсия де Дон Хуан» имеет крестовину стиля 6 из позолоченной бронзы со словами «Dios es Vencedor en Todo, Dios es Vencedor en Todo А», выполненной барельефом. В Метрополитен-музее в Нью-Йорке хранится изумительный меч типа XIV с орнаментом в стиле викингов – вертикальными серебряными проволочками, украшающими изящную крестовину стиля 4. Еще один хороший меч (его настоящее местонахождение неизвестно) раньше находился в коллекции Рихарда Цишилле. На его крестовине стиля 6 выгравированы слова «Dextera Domini Facit Virtutem» с одной стороны и «Dexter Domine Exala Vit Ме» с другой.
В пятнадцатом веке украшенные крестовины стали встречаться чаще – или просто больше мечей уцелело до наших дней. Иногда украшения представляли собой обычные выгравированные или инкрустированные линии, как уже описывалось выше, но на некоторых мечах, особенно церемониальных – «выносном», парадном оружии, украшения были весьма причудливыми. Меч в оружейной палате художественно-исторического музея Вены, сделанный в 1438 году для императора Сигизмунда I, имеет крестовину, выполненную в форме червя, эмблему «Gesellschaft der Lindwurms» («общество змеев»), членом которого был Сигизмунд. Меч Фридриха Саксонского, сделанный в 1424–1425 годах, имеет изогнутую шишковатую крестовину, как ветка дерева и как сучковатый посох на гербе графов Уорвик. Выносной меч Фридриха III, изготовленный в 1440 году, имеет крестовину, выполненную в манере, аналогичной крестовине на мече святого Фердинанда в Севилье, только материал – рог и позолоченная медь вместо сердолика и позолоченного серебра. Так сложно украшенный эфес являет собой разительную противоположность боевому мечу того же императора, хранящемуся в Музее Клуни (рис. 105), где крестовина стиля 6 украшена очень просто – горизонтальными и вертикальными ребрами – только с внешней стороны.
Многие мечи, относящиеся ко второй половине пятнадцатого века, с крестовинами стиля 5 и 6, имеют ребра, тянущиеся горизонтально, по середине «рук». Они могут быть объемными или плоскими и проявляются только на одной стороне крестовины. Многие крестовины такого стиля имеют «руки», загнутые горизонтально, с резко закрученными концами. Некоторые из них гладкие, на других закрученные концы покрыты линиями. Там, где концы гладкие, как на мече, хранящемся в Баварском музее, иногда возвращаются к старой практике украшения крестовины инкрустированными линиями, идущими по краям.
Практика загибания рук крестовины в горизонтальной плоскости восходит к более далекой древности, чем ранее предполагалось. Например, мы находим подобный меч в манускрипте 1425 года «Часы королевы Елизаветы», ранее находившемся в коллекции Дайсона Перринса (рис. 106), и в испанской Библии 1425 года. В Музее археологии и этнологии Кембриджа хранится меч типа XX с таким же клинком, как у меча того же типа из Торонто. Его эфес, который вряд ли можно датировать позднее чем 1430–1440 годами, очень похож на эфес, изображенный в манускрипте Дайсона Перринса. В коллекции Уоллиса тоже есть хороший меч, который в каталоге датирован 1500–1520 годами (рис. 107), идентичный по внешнему виду и форме мечу с картины Мартина Шонграуэра, датированной 1465 годом (рис. 108).

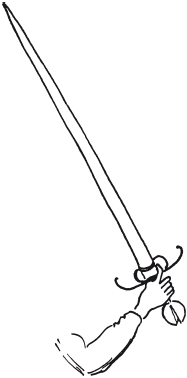

Рис. 106. Из манускрипта «Часы королевы Елизаветы», около 1430 г., бывшая коллекция Дайсона Перринса

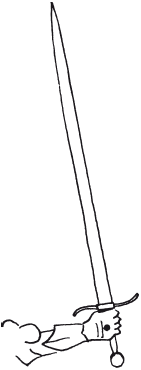

Рис. 108. Фрагмент картины Мартина Шонграуэра, около 1475 г.
Эта глава ни в коем случае не является попыткой представить каталог всех существующих украшенных крестовин. Их очень много, и большинство из них уже должным образом описаны в других источниках. Но есть крестовины, в которых отчетливо проявляются национальные характеристики, которым пока не уделено должного внимания. В пятнадцатом веке в Дании, например, появилась утрированная форма стиля 6 – очень резко выгнутая. Представляется, что такая форма свойственна именно этой стране. В Испании на крестовинах того же стиля просверливались отверстия, что, судя по всему, характерно в основном именно для этой страны, хотя подобным образом украшенная крестовина стиля 5 имеет, как мне кажется, германское происхождение.
В Англии есть группа мечей с крестовинами, демонстрирующими такие же характеристики. Все они стиля 6, и на каждой имеются перфорированные кресты, украшающие оба конца крестовины, которая выглядит как четырехлистник. Две из этих крестовин находятся в городском музее Линкольна. Одна – на далеко не лучшем образце типа XVI, другая теперь утрачена, но на рисунке, выполненном в 1854 году, она изображена на клинке, который и сегодня находится в музее. Третья крестовина такого типа хранится в замке Норвич на фальчионе, найденном в Торпе. Есть еще четвертый меч, отличающийся по типу от линкольнских (оба типа XVI), в коллекции Уоллиса. Он относится к типу XV, но на крестовине стиля 5 отчетливо видны перфорированные кресты. На мемориальной доске в Горлстоне, Суффолк, датированной около 1325 года, также можно видеть крестовину, аналогичную описанным выше. Все это склоняет к мысли, что такой стиль является английским, тем более что меч из коллекции Уоллиса ранее находился в коллекции Ньеверкерка и был найден во Франции, то есть вполне мог иметь английское происхождение. Можно даже взять на себя смелость и пойти дальше и предположить, что это не просто английский, а восточноанглийский меч, поскольку мечи были найдены в Норфолке, а мемориальная доска – в Суффолке.
