Что влияет на блокировку вискомуфты

Принцип работы вискомуфты

Многие владельцы транспортных средств, которые оборудованы «неполным» приводом (который в какой-то момент становится полным) слышали о вискомуфте (то есть, вязкостной муфте), но имеют весьма смутное представление о принципе работы подобного узла. В нашей статье мы попробуем кратко и доходчиво рассказать об устройстве этой составной части трансмиссии и алгоритме ее функционирования.

Внутреннее устройство вискомуфты

Конструктивно вязкостная муфта (ВМ) представляет собой герметичный корпус, как правило, цилиндрической формы. Внутри него установлены круглые перфорированные стальные диски (с небольшим зазором между ними). Половина этих пластин соединена с ведущим (входным) валом, остальные – с ведомым (выходным). Причем диски имеют различную геометрию отверстий. На входном валу установлены пластины с прорезями, на выходном – с «дырками». Диски внутри корпуса установлены так, что они чередуются: сначала один «ведущий», затем один «ведомый» и так далее. Механически оба вала не связаны между собой.

Весь внутренний объем (и промежутки между дисками) заполнен специальной жидкостью (так называемым силиконовым маслом) на основе полидиметилсилоксана.

Для чего она применяется

В современных автомобилях вязкостные муфты применяют для:

Остановимся на этих моментах поподробнее.

Перевод транспортного средства в AWD-режим

Многие современные кроссоверы или «паркетники», а также некоторые минивэны, седаны или хетчбэки, оборудованы так называемым временно подключаемым полным приводом колес. Ось дифференциала ведущего (как правило, переднего) моста соединена через вискомуфту с аналогичным узлом задних колес. В нормальных условиях оба вала вращаются с одинаковой скоростью. Вязкость силиконовой жидкости не меняется, а, следовательно, и передачи крутящего момента на задний мост не происходит. Как только передние колеса начинают пробуксовывать, в работу «включается» вискомуфта. Затем автомобиль снова переходит в стандартный переднеприводный режим работы.

На заметку! У автомобилей, оборудованных временно подключаемым полным приводом посредством вискомуфты диаметр передних и задних колес обязательно должен быть одинаковым. Это позволит избежать ложных срабатываний ВМ (например, при езде по трассе). Если же установить ведущие передние колеса меньшего диаметра (в этом случае они будут делать больше оборотов в минуту, чем задние), то при определенных скоростях движения вискомуфта может «подумать», что они пробуксовывают и подключит полный привод в самый неподходящий момент.

Внутри вискомуфты находится дилатантная жидкость (ДЖ), вязкость которой увеличивается в разы по мере ускорения интенсивности ее перемешивания. Если скорость транспортного средства стабильна (когда машина не буксует), то ДЖ имеет жидкую консистенцию и пластины вращаются одинаково (параллельно друг другу). Наблюдается лишь минимальное смешивание жидкости. В результате пробуксовки ведущий вал начинает очень быстро вращаться (следовательно, и пластины, находящиеся на нем), а ведомый, практически, находится без какого-либо движения. Далее происходит очень интенсивное перемешивание ДЖ, резкое увеличение ее вязкости. Также наблюдается нагрев жидкости и ее расширение, в результате чего пластины начинают довольно сильно прижиматься друг к другу (они, практически, «склеиваются» вместе). Происходит передача части вращательного момента от ведущего вала на ведомый, машина перестает буксовать, скорость вращения обоих валов стабилизируется, вязкость жидкости существенно снижается, ее перемешивание прекращается и задняя ось отключается. То есть, «все возвращается на круги свои».

Блокировка межосевого дифференциала

Одним из неотъемлемых узлов трансмиссии является дифференциал. Он предназначен для того, чтобы при повороте колеса могли вращаться с разными угловыми скоростями, так как они (правое и левое) при осуществлении такого маневра проходят разные по длине пути. На некоторых автомобилях предусмотрена блокировка дифференциала с помощью интегрированной в него вискомуфты. Такая функция весьма полезна, если одно из ведущих колес (например, попав на мокрый или скользкий участок дорожного полотна) начинает пробуксовывать. В этом случае ВМ блокирует дифференциал. На оба колеса передается одинаковый крутящий момент. После того, как «проблемный» участок дороги преодолен, диски вискомуфты «разъединяются» и дифференциал переходит в нормальный режим работы.

На заметку! На внедорожниках (например, Subaru Forester или BMW 325ix E30), оснащенных системой постоянного полного привода, ВМ «работает» при пробуксовке одного из ведущих мостов. Технологически она интегрирована в центральный дифференциал и блокирует его для выравнивания скорости вращения переднего и заднего валов.

Основные неисправности Вискомуфт

Сразу же стоит отметить, что производители автомобилей, оборудованных вискомуфтами, указывают в технической документации, что этот узел не подлежит ремонту, и в случае перебоев в его работе он подлежит замене на новый.

Две основные неисправности, которые могут возникнуть при эксплуатации ВМ:

Достоинства и недостатки

Среди достоинств ВМ следует отметить:

А теперь о недостатках:

Источник

Вискомуфта: гениальное изобретение или просчёт инженеров?

Рассмотрим принцип работы вискомуфты. Вискомуфта — устройство, встречающееся у полноприводных авто, которое умеет передавать и выравнивать крутящий момент между осями без какой-либо умной электроники.

То есть вискомуфта выполняет работу, похожую на работу блокировки дифференциала, только в автоматическом режиме.

Принцип работы вискомуфты

Что такое вискомуфта? Если расшифровать название вискомуфта, то окажется, что в его основе лежит словосочетание «вязкостная муфта».

В принципе, оно и объясняет всю суть вискомуфты – специальная вязкая жидкость, наполняющая агрегат, является тем самым звеном, которое и передаёт крутящий момент от одного вала другому, сами же они механически не связаны.

У этой жидкости есть одно интересное свойство – она начинает густеть, когда активно перемешивается, благодаря чему происходит изменение передачи крутящего момента между валами.

Вискомуфта стала активно использоваться автомобильными инженерами для создания автоматических межосевых блокировок у полноприводных машин. Подробнее конструкцию и принцип работы вискомуфты рассмотрим далее, а пока заглянем в прошлое.

Историческая справка

Нужно отметить, что вискомуфта изобретение далеко не новое. Этот принцип был известен ещё в далёком 1917 году в США. Именно там жил её создатель, талантливый инженер Мелвин Северн.

К сожалению, в те времена принцип вязкости жидкости в трансмисси не был по достоинству оценён, да и особая надобность в нём отсутствовала. Так бы и канула вискомуфта в лету, но неожиданно в 1964 году она вновь появилась на арене мирового автомобилестроения в трансмиссии британского спорткара Jensen Interceptor FF.

Это был дебют вискомуфты в серийной машине и с тех пор он активно использовался и используется различными автопроизводителями.

Заглянем внутрь устройства

Вникнем детально в устройство и принцип работы вискомуфты полного привода, ведь именно в таких системах она используется чаще всего.

Итак, в общих чертах мы уже описали этот принцип – находится вискомуфта, как правило, между передней и задней осью автомобиля и связывает собой два вала – один, идущий от раздатки, а другой к заднему мосту.

Иногда эта муфта монтируется прямо в заднем мосту машины, но её суть и принцип работы от этого никак не меняется. Основными элементами устройства являются:

Функционирует вискомуфта полного привода следующим образом.

В момент равномерного и спокойного движения оба вала, равно как и задние с передними колёсами, вращаются с одной скоростью – синхронно.

При таких условиях жидкость в муфте имеет минимальную плотность, и крутящий момент с ведущего на ведомый вал практически не передаётся.

Как только появляется разность в скорости вращения валом, а значит и дисков внутри, жидкость начинает активно перемешиваться (эффект миксера) и, благодаря своим уникальным физическим свойствам, густеть.

Это вызывает постепенную межосевую блокировку и на ведомый вал начинает поступать большее количество крутящего момента. Передний или задний мост, в зависимости от конструкции автомобиля, начинает включаться в работу.

Таким образом вискомуфта работает в автоматическом режиме, причём без какой-либо электроники или вмешательств со стороны водителя.

Вроде бы, на первый взгляд всё выглядит практически идеально, казалось бы, вискомуфта должна встречаться у каждого полноприводого авто, но это не так.

Более того, в современном автопроме данное приспособление уже практически не используется. Почему?

Плюсы, есть и минусы вискомуфты

Рассмотрим положительные и отрицательные стороны вискомуфт полного привода, а также ответим на вопрос: почему они стали достоянием прошлого и почему от них отказываются автопроизводители?

К преимуществам вязкостных муфт однозначно можно отнести простоту конструкции. Эти устройства не требуют каких-либо регламентных работ и крайне надёжны. На этом плюсы и заканчиваются.

Нужно сказать, что недостатки вискомуфты очень ощутимы. К самым серьёзным относятся такие:

В целом, вышеперечисленное и предопределило судьбу вискомуфт. Несмотря на их интересные свойства, в современном автопроме большей популярностью уже пользуются электронные блокировщики, к примеру муфты Haldex.

Думаю вы разобрались в этом не сложном механизм и сможете объяснить принцип работы вискомуфты. Пишите, если есть мысли по этому поводу, в комментариях, подписывайтесь на блог и изучайте автомобили вместе с нами.

Источник

Что такое вискомуфта полного привода, как работает и для чего нужна

Важным элементом в автомобиле является вискомуфта полного привода, которая также называется вязкостной муфтой. Этот элемент входит в конструкцию трансмиссии автомобиля. Вискомуфта отвечает за функционирование механизма передачи и обеспечивает выравнивание крутящего момента колёс. Механизм важный и нужный, от его исправной работы зависит очень многое.

Что такое вискомуфта

Начнем разбираться с тем, что такое вискомуфта полного привода. Эта информация будет полезной многим автомобилистам, которые всегда хотят знать немного больше о строении и устройстве своего «железного коня». Вязкостная муфта не является новым изобретением, ведь она была изобретена в 1917 году. Правда, нашла своё применение лишь в 1964. Тогда этот механизм появился в английском авто Interceptor FF. С тех пор вискомуфта стала использоваться в качестве блокиратора для межосевого самоблокирующегося дифференциала на ТС с полным приводом на четыре колеса.

Внешний вид муфты полного привода Haldex

Главным отличием вискомуфты от гидромуфты и трансформатора является передача крутящего момента посредством особенных свойств жидкости, расположенной внутри механизма.

Как устроены и работают вязкостные муфты для трансмиссий

Для начала изучим устройство вискомуфты полного привода. Этот механизм имеет форму цилиндра, конструкция которого является герметичной. Основными компонентами конструкции являются перфорированные диски плоской формы и особенная жидкость. Диски делятся на две группы, которые отличаются соединением с валами. Одна группа дисков соединена с ведущим, другая — с ведомым. В процессе работы диски вискомуфты чередуются между собой, но находятся при этом на минимальном удалении друг от друга.

Вискомуфта в разрезе

Около 80% внутренней конструкции отводится для особенной силиконовой жидкости. Она выполняет роль связующего элемента между дисками. Для этой жидкости характерна высокая кинематическая вязкость. Вместе с этим она не обладает смазывающими свойствами. Такие особенности позволяют жидкости обеспечивать максимальное замыкание дисков при наличии разницы в угловой скорости. В этом заключается основной принцип работы вискомуфты.

Ученые создали уникальную кремнийорганическую жидкость, которая при нагреве становится менее вязкой. Силоксан при этом становится настолько густым, что у него даже появляются признаки твёрдого вещества. Это позволяет вискомуфте передавать крутящий момент при условии разной скорости вращения деталей.

Вязкостная муфта нашла широкое применение в автоматических системах, работающих по принципу полного привода. Если условия езды находятся в пределах нормы, усилие от мотора передаётся на одну ось. Через муфту подключена вторая ось, работающая в режиме свободного хода. При пробуксовке основной оси происходит блокировка вискомуфты, что вызывает распределение усилия от мотора на ведомую ось.

Когда автомобиль выезжает на ровную дорогу, жидкость возвращается в прежнее состояние, с вискомуфты снимается блокировка и вторая ось вновь работает в режиме свободного хода. Примерно так и работает вискомуфта полного привода.

Плюсы и минусы вискомуфты

Нельзя назвать вискомуфты идеальным механизмом, поскольку наряду с преимуществами располагаются и недостатки. Прежде изучим положительные особенности механизма:

Разбавим эту картину отрицательными характеристиками:

Как бы там ни было, а вискомуфты полного привода активно используются и пока достойную альтернативу никому не удалось представить мировой общественности.

Какое масло заливать в муфту полного привода

Вискомуфта полноприводного включения подобно другим механизмам в своей работе использует смазочную жидкость, в роли которой выступает специальное масло. Все производители заявляют об отсутствии необходимости менять его на протяжении всего периода эксплуатации автомобиля. Не всегда это утверждение соответствует действительному положению вещей.

Заливаем масло в муфту полного привода

О необходимости замены масла могут свидетельствовать небольшие пинки в задней части автомобиля при выжимании педали газа или совершении поворота. Такое поведение машины может говорить об испорченном состоянии масла вискомуфты.

Выполнять замену лучше на станции техобслуживания, поскольку эта работа является не самой лёгкой. Для замены необходимо выбирать масло, которое указывается в инструкции к автомобилю. Часто так оказывается, что указанную смазку невозможно найти в продаже — с этой проблемой сталкиваются многие автомобилисты. Приходится искать замену. Достойным вариантом является смазочный материал Ravenol TF0870.

Как избежать поломки муфты

Вискомуфта полного привода при выходе из строя может серьёзно испортить автовладельцу жизнь. Её ремонт или замена не будет стоить дешево. Потому есть смысл поберечь механизм и оттянуть момент выхода из строя.

На состоянии вискомуфты полного привода негативно сказывается в первую очередь неаккуратный и агрессивный стиль езды. Необходимо избегать частого передвижения по труднопроходимым участкам. Их преодоление вызывает перегрев муфты, которой для остывания требуется до 15 минут.

Также необходимо своевременно реагировать на изменения в поведении автомобиля, которые могут свидетельствовать о нарушениях в работе муфты. Для её диагностики требуется обращение в СТО, специалисты которого точно знают, как проверить вискомуфту полного привода.

Будьте внимательны к своему автомобилю, обращайте внимание на каждую деталь, не игнорируйте изменения в его поведении и не экономьте на диагностике. Поломку вискозной муфты легче предупредить, чем устранить.

Источник

Про вискомуфты

Интересовался принципом работы вискомуфты, вот, что нашел, читаем познаем:)

Конструкция вискомуфты.В конструкциях многих автоматически включаемых полноприводных трансмиссий используются так называемые вискомуфты. Идея создания подобного устройства возникла у инженеров английской фирмы «Фергюсон» еще в 1954 году. Разработана она была к 1964 году, после чего для практической реализации конструкции патент на вискомуфту продали фирме GKN.

Вискомуфта (вязкостная муфта) – это псевдосцепление, у которого два пакета дисков друг с другом непосредственно не контактируют – между ними установлен постоянный зазор. Каждый из этих пакетов жестко связан с входным и выходным валами. Цилиндрический корпус заполнен силиконовой жидкостью со специфическими свойствами – при перемешивании ее вязкость резко увеличивается – тем больше, чем выше скорость перемещения частиц вещества. Процесс смешивания активизируется при пробуксовке колес разных осей, поэтому между дисками образуется определенная связь, благодаря которой происходит передача крутящего момента.

Принцип работы вискомуфты заключается в следующем: при движении по поверхности с одинаковым коэффициентом сцепления все колеса вращаются с одинаковой угловой скоростью, поэтому диски муфты вращаются одинаково, без какого-либо влияния друг на друга. Но как только одно из колес или пара колес одного моста попадают на поверхность с малым коэффициентом сцепления (гололед, грязь) и колеса, а значит и диски муфты начинают вращаться с разной угловой скоростью, вискомуфта включается в работу — блокирует вращение дисков с разной угловой скоростью. А происходит это следующим образом: в процессе работы (трения между дисками) силиконовая жидкость нагревается и тем больше, чем больше разность вращения дисков муфты, это ведет к пропорциональному увеличению заполнения объема муфты жидкостью и в такой же степени увеличивается трение между дисками муфты. Благодаря этому достигается возможность пропорционально изменять передачу крутящего момента в зависимости от разницы вращения колес, т.е. вискомуфта автоматически устанавливает требуемую степень блокировки.

Вискомуфты устанавливаются как отдельными узлами, так и в паре с обычными дифференциалами – все зависит от того, какой тип трансмиссии необходим. В схемах с постоянным полным приводом вискомуфта совмещена (располагается параллельно) с межосевым дифференциалом, а в автоматически включаемом – стоит «в гордом одиночестве». В последнем варианте передаточные числа редуктора переднего и заднего мостов часто подбираются таким образом, чтобы диски муфты вращались с разной скоростью. Это позволяет вискомуфте передавать на одну ось 95% крутящего момента, а на другую – всего 5% и работать в предстартовом режиме. Таким способом «задумчивость» этой муфты уменьшили, а скорость включения полного привода увеличили. Вискомуфты обладают одним серьезным недостатком. Реагируя на разницу оборотов валов привода колес, она создает помехи работе электронных систем активной безопасности – ABS, ESP и т.д., которые стремятся «освободить» блокируемые колеса или наоборот – притормозить. Решали эту проблему внедрением дополнительных механизмов, например, автоматического «выключения» вискомуфты из схемы трансмиссии в момент срабатывания вышеуказанных систем безопасности.

Источник

Подготовка к летнему сезону 2017 — блокировка вискомуфты вентилятора, стоит ли?

Доброго времени суток! Итак, настало время для кастомайзинга! Решил я на днях, перед жарким летним сезоном, заблокировать вискомуфту вентилятора. К слову скажу, что эту самую муфту я менял весной 2015 г. Поставил Konstein 1610541 (Germany). Но хватило ее ровно на полтора сезона, после чего, она видимо стала блокироваться не полностью, либо блокироваться при большей температуре, и машина стала греться в пробках в жару, чего раньше не наблюдалось. Шум от работающего вентилятора при нажатии на газ присутствовал, но должного охлаждения двигатель не получал.

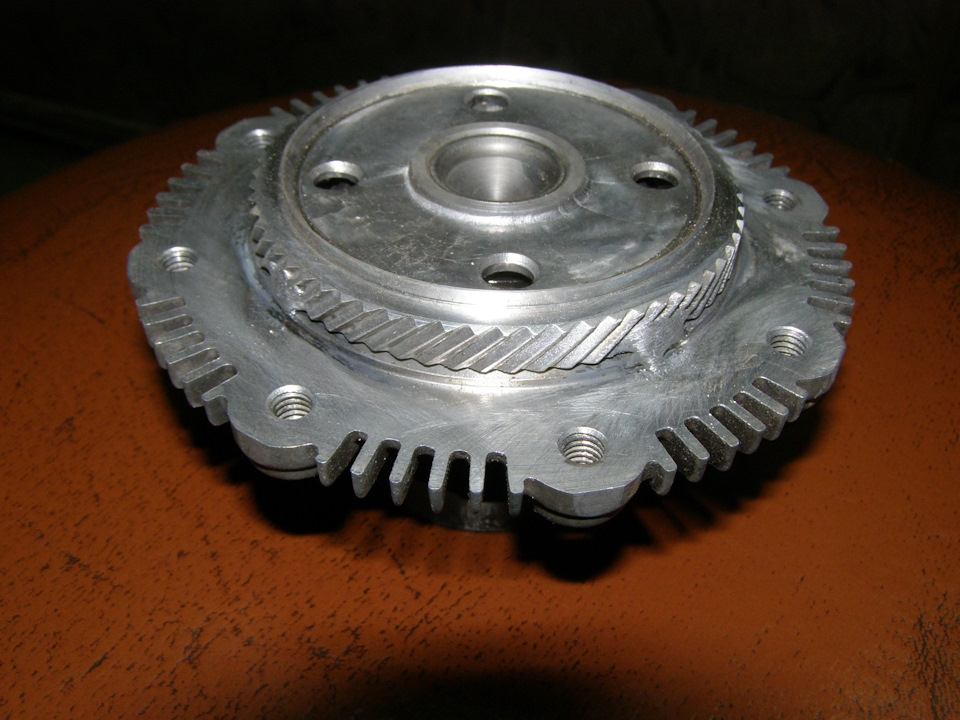

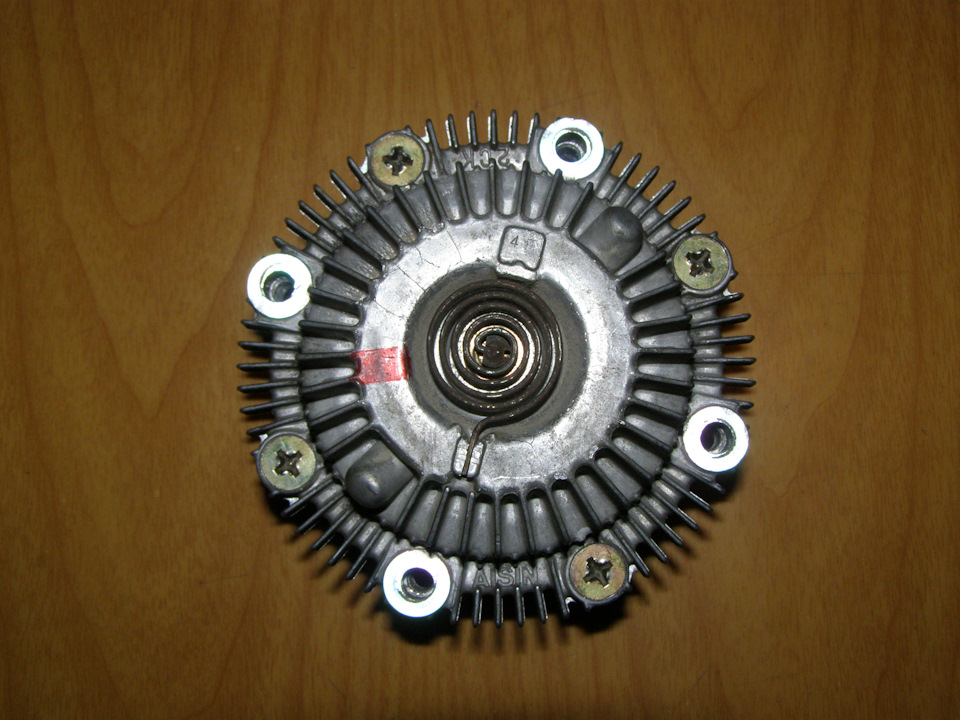

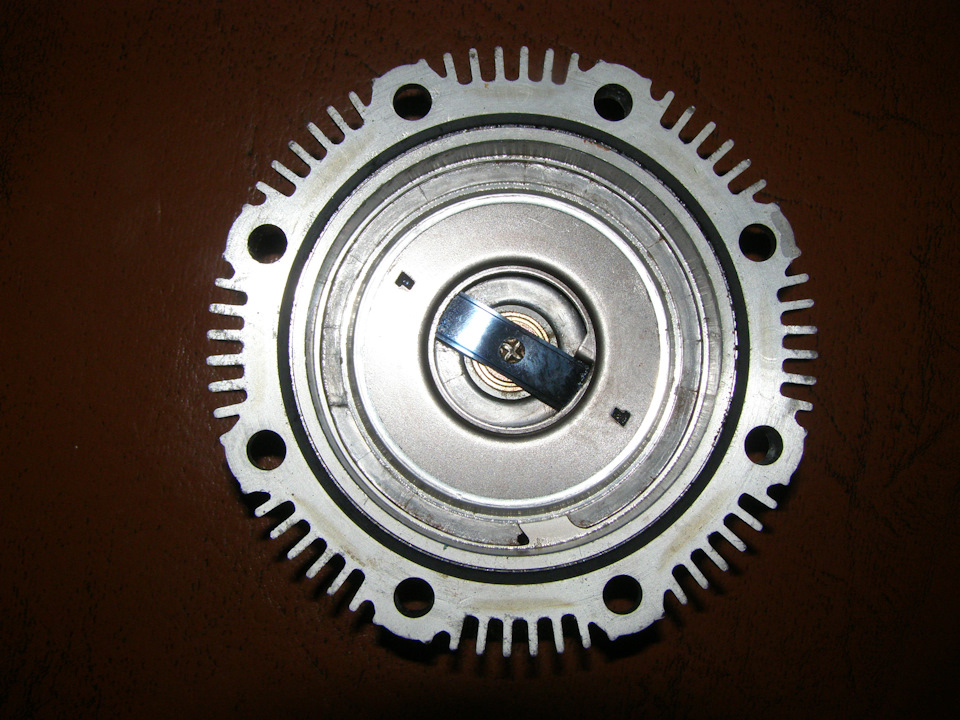

Прежде чем ставить новую муфту, решил заблокировать родную нерабочую Suzuki 17120-81A00 (она же Aisin) вместо которой я поставил Konstein. Разобрав вискомуфту и слив с нее все масло, отдал ее сварщикам, которые аргоном приварили внутреннее турбинное колесо прямо к корпусу в четырех местах. Далее, у себя в автосервисе, пришлось немного доработать точки сварки напильником, т.к. зазор между турбинным колесом, гоняющим масло, и корпусом муфты довольно мал, в результате чего, верхняя крышка не хотела садиться на свое место. В процессе водружения крышки на место одна из точек сварки лопнула, но остальные три сохранили свою целостность. Для большей надежности, подобрали две круглые резиновые прокладки (большую и малую) с круглым сечением. Положили их сверху на турбинное колесо, накрыли крышкой, и с применением силы стянули корпус муфты болтами.

Теперь поговорим о плюсах и минусах кастомизированной таким образом вискомуфты:
+ Очень эффективное охлаждение в любую жару.
+ Не нужно следить за состоянием муфты и степенью ее работоспособности.
— Долгий прогрев двигателя.
— Недогрев двигателя при высокой скорости и высоких оборотах на трассе.
— Повышенная нагрузка на помпу.
— Шумная работа вентилятора. Спорный пункт, т.к. некоторым нравится звук псевдотурбины под капотом.
— В регионах с долгими морозными зимами заблокированную вискомуфту можно использовать только летом.

Также, почитав форумы, наткнулся на случаи, в которых блокировка вискомуфты приводила к ее разрушению, либо к разрушению лопастей вентилятора. В связи с чем, возник вопрос. Стоит ли ставить такой кастом на машину, или не париться и купить новую муфту? Если дело дойдет до установки новой, то скорее всего приобрету Japan Parts VC-802 (цена на exist в данный момент — 2093 руб.).

В общем, буду благодарен любым комментариям и советам!
